一、引言
1.1 核心概念定义
网络规划与设计是将业务需求转化为可落地网络技术方案的系统工程，覆盖从需求调研到运维优化的全生命周期，是网络可靠性、可扩展性、安全性的核心保障。在软考网络工程师考试中，本章节属于网络系统设计与管理模块，历年平均分值约 3 分，考察重点集中在网络开发阶段划分、各阶段输出成果、逻辑网络设计要点、层次化架构职能匹配等方向。
1.2 技术发展脉络
网络规划设计体系经历了三个发展阶段：早期的面向连通性的单机接入设计阶段、20 世纪 90 年代面向业务承载的分层架构设计阶段、当前面向云网融合的智能网络设计阶段。目前行业通用的五阶段网络开发模型源自 ISO/IEC 15288 系统生命周期标准，是大中型网络建设的通用指导框架。
1.3 内容覆盖说明
本文将系统讲解网络开发五阶段周期的核心流程、逻辑网络设计的核心内容、层次化网络设计模型、IP 地址规划与安全设计要点，并结合历年真题考点给出备考建议，帮助考生完整掌握本章节核心知识点。
二、网络开发五阶段周期
2.1 阶段划分与核心任务
网络开发五阶段是线性递进的生命周期模型，各阶段输入输出严格关联，禁止跨阶段实施。
（1）需求分析阶段
核心任务是收集并量化四类需求：业务需求（如网络承载的核心业务类型、SLA 要求）、用户需求（如终端接入规模、移动办公比例）、网络需求（如带宽、延迟、可用性、管理与安全指标）、成本需求（如建设预算、运维成本上限）。核心输出为《需求规范说明文档》，是后续所有设计工作的唯一依据。
（2）通信规范分析阶段
核心任务是分析网络流量的分布特征，核心依据是 80/20 规则（80% 的流量在本地子网内，20% 的流量跨子网）和 20/80 规则（20% 的流量在本地子网内，80% 的流量跨子网）。通过流量矩阵计算不同链路的带宽需求、峰值流量特征，核心输出为《通信规范说明文档》。
（3）逻辑网络设计阶段
核心任务是基于前两阶段的输出，完成网络逻辑架构设计、技术选型、策略配置，不涉及具体物理设备和布线方案，核心输出为《逻辑网络设计文档》，包含网络拓扑逻辑图、IP 地址规划、路由协议选型、安全策略框架等内容。
（4）物理网络设计阶段
核心任务是将逻辑设计转化为物理实施方案，包含综合布线设计、机房布局设计、设备选型与点位部署、电源与制冷配套设计，核心输出为《物理网络设计文档》，包含物理拓扑图、综合布线施工图、设备配置清单等内容。
（5）安装和维护阶段
核心任务是完成设备安装调试、验收上线，后续进入长期运维阶段，包含日常监控、故障排查、性能优化、版本升级等工作，本阶段无固定输出，核心产出是网络的持续稳定运行。
2.2 阶段实施核心原则
所有阶段必须严格遵循输入输出约束，上一阶段输出未通过评审不得进入下一阶段；需求变更必须走正式变更流程，同步更新所有关联阶段的输出文档，避免设计与需求脱节。

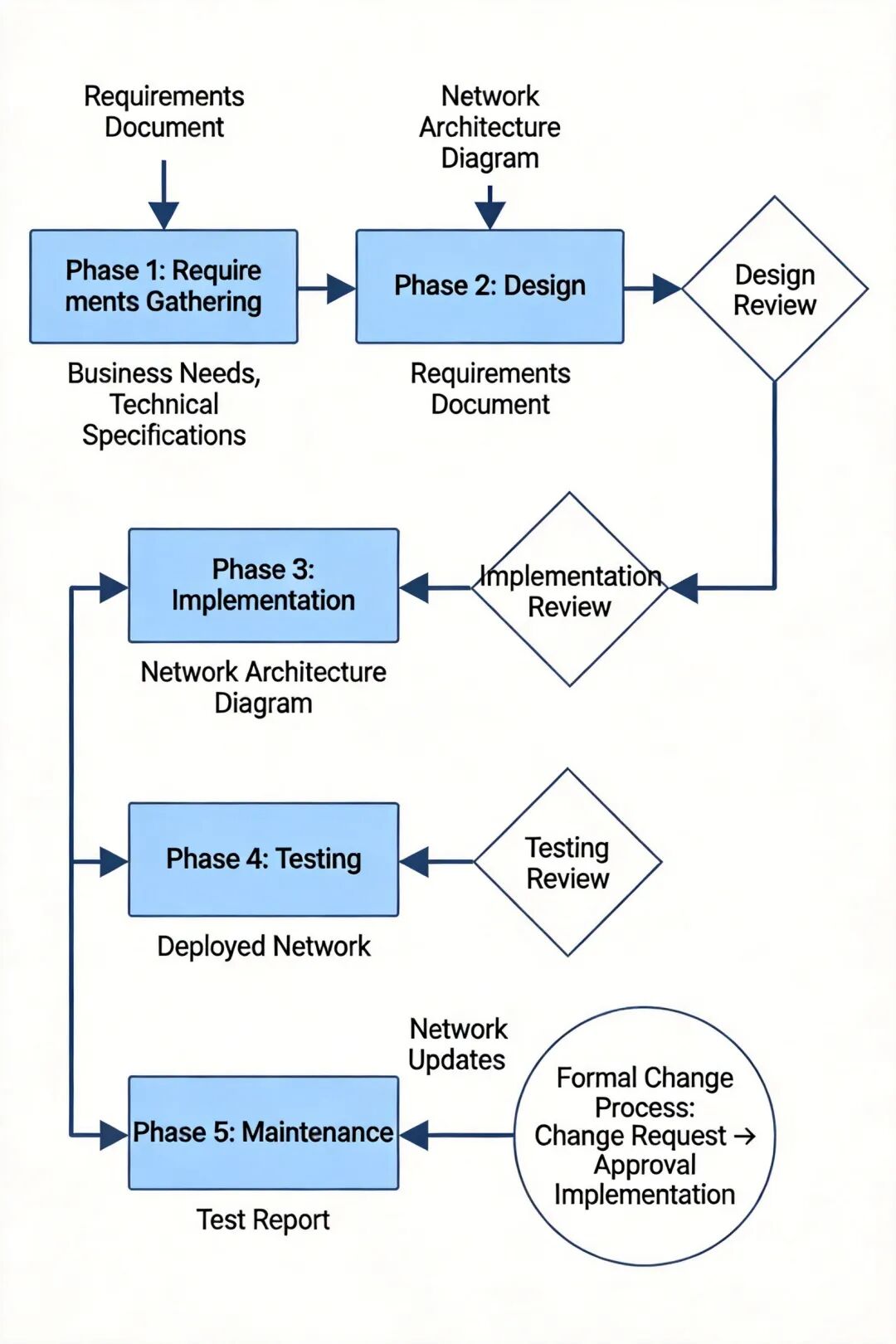

网络开发五阶段周期输入输出流程图
三、逻辑网络设计核心流程与内容
3.1 逻辑设计四步工作法
逻辑网络设计是连接需求与物理实现的核心环节，遵循标准化的工作流程：
（1）确定逻辑设计目标
基于需求规范明确设计核心目标，通常包含：合理的网络拓扑结构、良好的可扩充性、易用性、符合 SLA 要求的性能指标、满足等保要求的安全能力、可控的 TCO（总拥有成本）。
（2）网络服务评价
评估所需的各类网络服务能力，包含：基础连通服务、QoS 服务（语音 / 视频等实时业务保障）、网络管理服务（监控、配置、审计）、安全服务（访问控制、入侵防御、数据加密）、高可用服务（冗余、故障切换）。
（3）技术选项评价
对可选技术方案进行多维度评估，评估维度包含：技术成熟度、标准支持度、厂商兼容性、投资回报率、运维复杂度、未来演进能力。例如路由协议选型中，需对比 RIP、OSPF、BGP 的适用场景，优先选择符合网络规模、技术成熟的方案。
（4）进行技术决策
最终确定网络技术体系，形成正式的逻辑设计方案，需通过需求方、技术专家、运维方的联合评审后生效。
3.2 逻辑设计核心工作内容
逻辑设计覆盖网络架构的全栈要素，具体包含：
（1）网络拓扑结构设计：确定网络分层结构、核心节点数量、链路冗余方式；
（2）技术选型：物理层传输介质选型、LAN 技术（以太网速率、VLAN 规划）、WAN 技术（MPLS VPN、SD-WAN 等）选型；
（3）网络层设计：IP 地址规划、路由协议选择、路由策略设计；
（4）服务与安全设计：QoS 策略、网络管理方案、安全防护体系设计；
（5）输出正式的逻辑网络设计文档，作为物理设计的唯一依据。

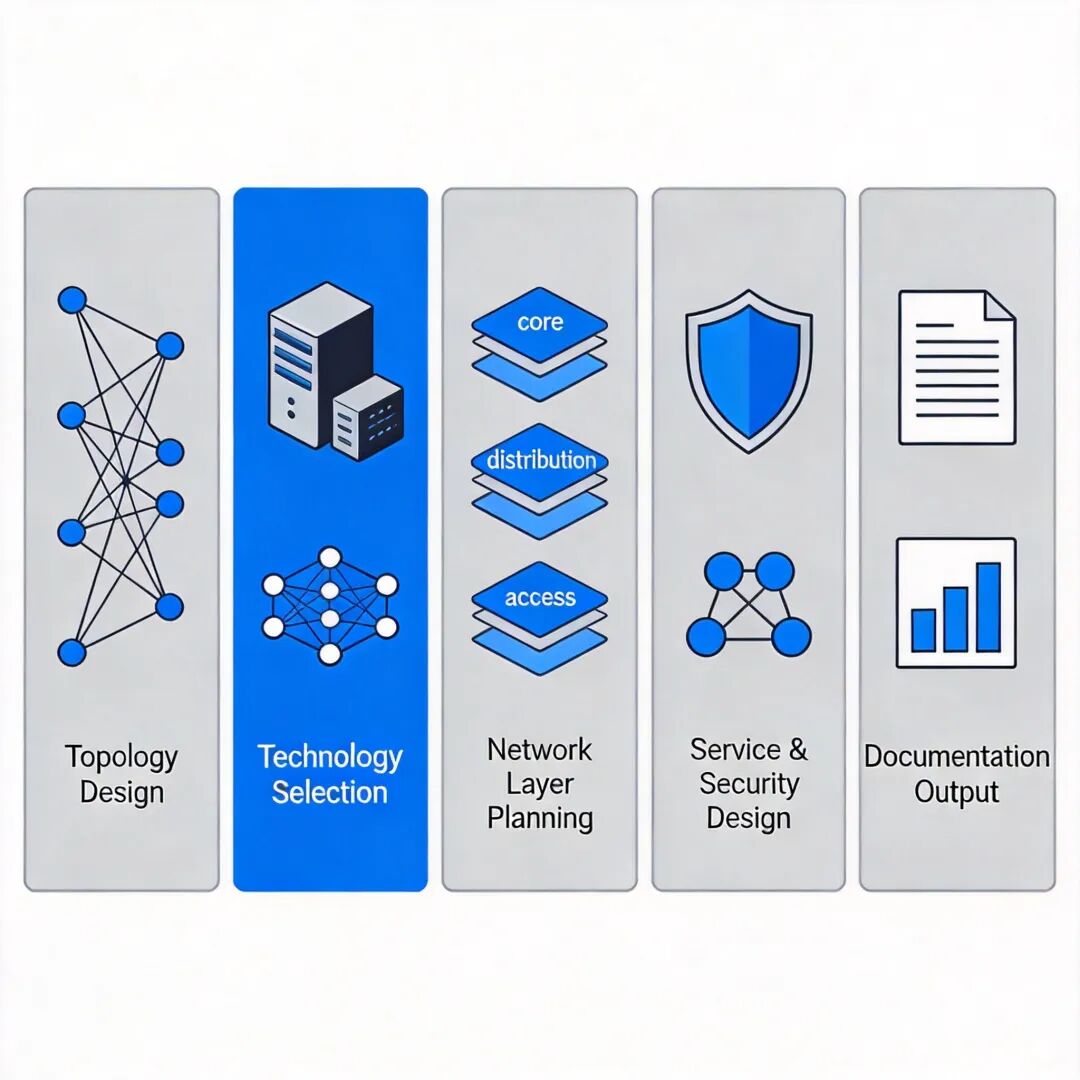

逻辑网络设计核心内容框架图
四、层次化网络设计模型
4.1 三层架构核心职能
层次化设计是大中型网络的通用架构，通过模块化拆分降低设计复杂度，提高可扩展性和可维护性，经典三层架构包含以下层级：
（1）核心层
核心职责是高速数据转发，核心设计原则是 "快而简"，禁止在核心层部署任何影响转发性能的策略。核心要求是高可靠性，通常采用双核心设备、双上联链路的冗余设计，部署核心交换机或高端路由器，实现跨区域流量的高速路由交换。软考高频考点：终端用户网关、访问控制策略、VLAN 间路由均不得部署在核心层。
（2）汇聚层
核心职责是承上启下，作为接入层的流量汇聚点，实施各类策略控制，包含：访问控制列表配置、广播域划分（VLAN）、路由聚合、QoS 标记、流量整形等，向核心层隐藏接入层的详细路由信息，减少核心层路由表规模。通常部署三层交换机，是 VLAN 间路由的核心执行点。
（3）接入层
核心职责是用户接入与边缘管理，为终端用户提供网络接入点，实施边缘安全策略，包含：地址认证（802.1X）、用户认证、计费管理、端口安全、MAC 地址过滤，同时收集用户 IP、MAC、访问日志等信息。通常部署二层交换机、无线 AP 等接入设备。
4.2 架构选型对比
不同规模网络可选择不同的架构方案，核心差异如下：
| 架构类型 | 组成结构 | 适用场景 | 优势 | 局限性 |
|---|---|---|---|---|
| 三层架构 | 核心层 + 汇聚层 + 接入层 | 节点数≥500 的大中型网络 | 扩展性好、故障域隔离清晰、策略管理集中 | 建设成本较高、组网复杂度略高 |
| 二层架构 | 核心层 + 接入层 | 节点数 < 200 的小型网络 | 成本低、组网简单 | 扩展性差、策略部署分散、核心层负载较高 |
软考真题核心结论：流量负载均衡、VLAN 间路由在汇聚层实现；MAC 地址过滤、用户接入认证在接入层实现；核心层仅负责高速转发。

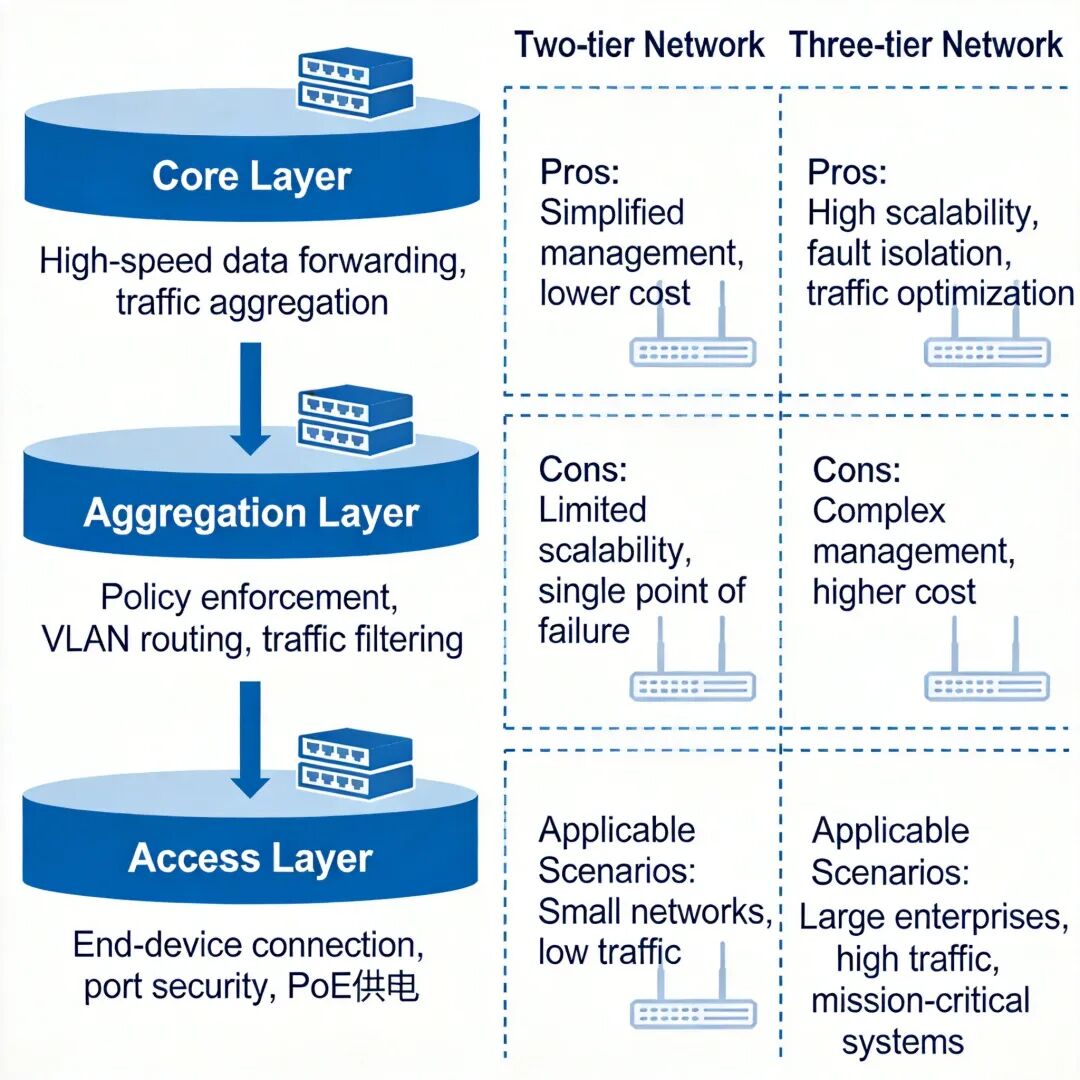

层次化网络三层架构职能示意图
五、逻辑设计关键子项规范
5.1 IP 地址规划六大原则
IP 地址规划是逻辑网络设计的基础，必须遵循以下原则：
（1）唯一性 ：所有网络设备、终端的 IP 地址在其所属路由域内必须全局唯一，避免地址冲突，是地址分配的基本原则。
（2）高效性 ：采用 VLSM（可变长子网掩码）技术，根据不同子网的终端数量设计合适的掩码长度，减少地址浪费，提高地址空间利用率。
（3）可汇聚性 ：同一区域、同一业务的地址分配采用连续地址块，便于路由汇总（CIDR），减少路由表条目，降低设备路由计算开销。
（4）连续性 ：为相邻物理区域、同一部门的用户分配连续的地址段，便于故障定位和策略批量配置。
（5）可扩充性 ：每个地址段预留 20%-30% 的空闲地址，满足未来 3-5 年的业务扩展需求，避免频繁调整地址规划。
（6）可管理性 ：地址分配具备标识意义，例如第三位网段对应区域、第四位网段对应业务类型，便于运维人员快速识别地址所属的区域和业务。
5.2 二层安全设计规范
针对数据链路层常见攻击，逻辑设计阶段需明确对应防护机制：
（1）流量超载（广播风暴）：部署流量抑制 / 风暴控制功能，配置广播、组播、未知单播流量的阈值，超过阈值后自动丢弃，避免网络拥塞。
（2）MAC 欺骗 / 泛洪：部署端口安全（Port Security）功能，限制端口下的最大 MAC 地址学习数量，绑定合法终端 MAC 地址，防止 MAC 地址泛洪攻击和欺骗。
（3）DHCP 攻击（仿冒服务器）：部署 DHCP Snooping 功能，将接入端口标记为非信任端口，禁止非信任端口发送 DHCP Offer 报文，阻断仿冒 DHCP 服务器。
（4）ARP 欺骗 / 攻击：部署动态 ARP 检测（DAI）功能，结合 DHCP Snooping 表验证 ARP 报文的合法性，同时配置 ARP 表项固化，防止 ARP 表被恶意篡改。
（5）源 IP 地址伪造：部署 IP 源防护（IPSG）功能，绑定端口的 IP-MAC 映射关系，丢弃源地址不匹配的报文，防止 IP 地址伪造。
5.3 网络边界安全设计规范
网络边界是内网与外网的交界点，是安全防护的核心区域，逻辑设计阶段需明确以下防护体系：
（1）基础防护层：部署防火墙作为边界网关，基于五元组（源 IP、目的 IP、源端口、目的端口、协议）和会话状态进行流量过滤，实现域间访问控制，符合 RFC 2979 防火墙技术规范。
（2）深度检测层：部署 IDS/IPS 设备，对合法连接中的应用层数据进行深度检测，识别并阻断 SQL 注入、XSS、漏洞利用等入侵行为。
（3）专项防护层：根据业务需求部署反病毒网关、VPN 网关、Web 应用防火墙（WAF）等专项安全设备，满足加密传输、病毒防护、Web 业务防护等需求。

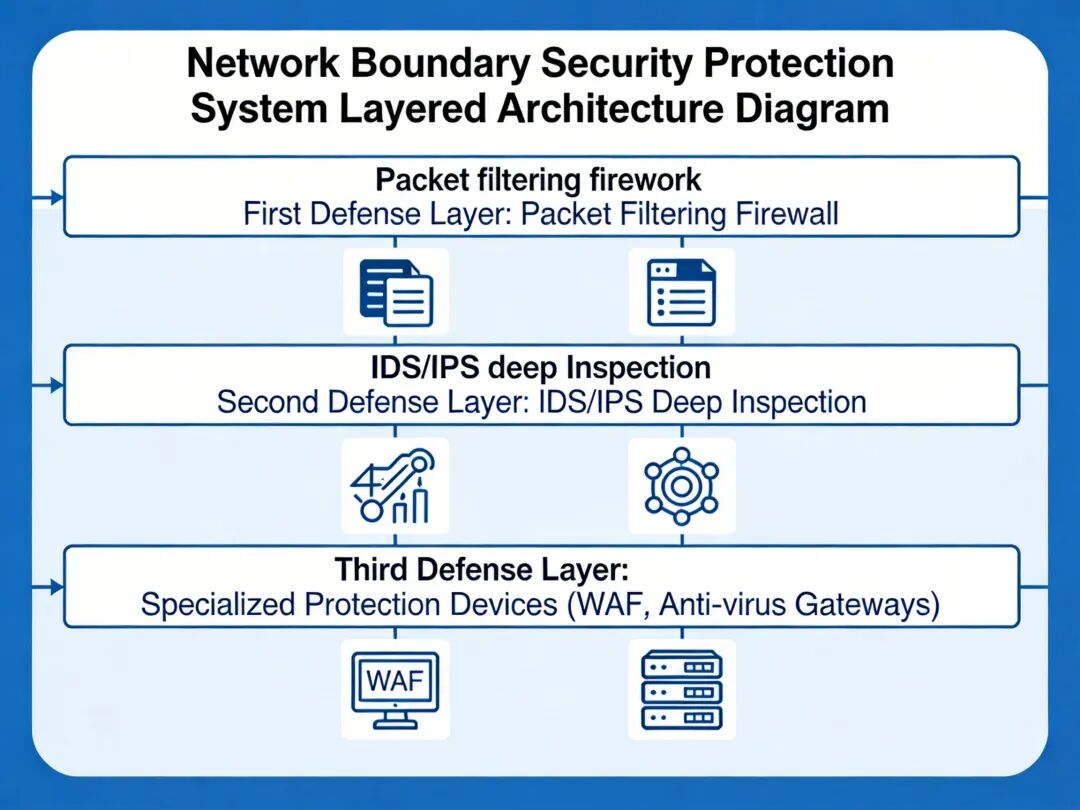

网络边界安全防护体系架构图
六、软考考法精析与备考指南
6.1 高频考点类型
（1）阶段输出匹配类：考察各阶段的核心输出，例如逻辑网络设计阶段输出逻辑连接图，物理设计阶段输出布线方案和物理拓扑图，需求分析阶段输出需求规范文档。
（2）原则判断类：考察设计原则的应用，例如银行业务系统网络设计优先考虑高可用性，教育科研网络设计可优先考虑先进性，小微企业网络设计优先考虑经济性。
（3）层次职能匹配类：考察三层架构各层的功能部署，例如核心层不能部署用户网关，汇聚层实现路由聚合，接入层实现端口安全。
（4）设计目的类：考察冗余设计、地址规划等方案的目的，例如冗余设计的核心目的是提高可靠性、增强负载能力，不能直接加快路由收敛。
6.2 易错点提示
考生易混淆的核心知识点：逻辑设计不涉及具体设备型号和布线方案，仅确定技术体系；80/20 规则适用于普通办公网络，20/80 规则适用于数据中心、多分支集中访问总部的网络；路由聚合部署在汇聚层和核心层的接入侧，不能部署在接入层。

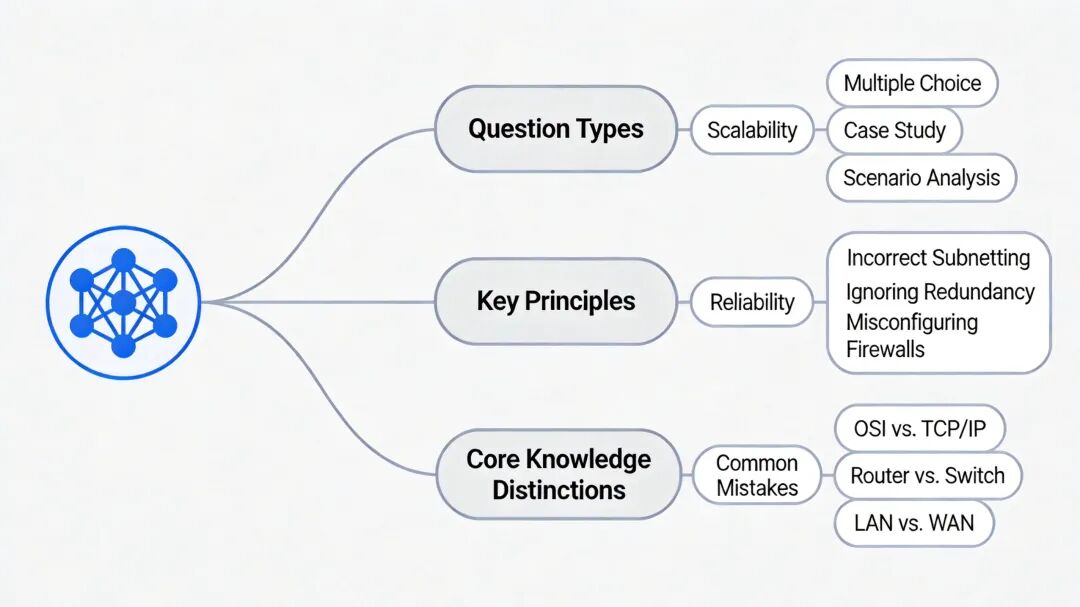

本章节高频考点思维导图
七、总结与备考建议
7.1 核心要点提炼
网络开发五阶段周期的核心是线性递进、输入输出严格约束；逻辑网络设计是核心环节，负责确定网络的技术体系和逻辑架构；层次化三层架构通过模块化拆分提高网络扩展性，各层职能明确不可混淆；IP 地址规划的六大原则、二层安全防护机制、边界安全体系是逻辑设计的核心子项。
7.2 考试重点提示
本章节考点以客观题为主，核心考察点：五阶段的输出文档匹配、三层架构的职能匹配、IP 地址规划原则、二层安全防护机制对应关系，分值占比稳定在 2-3 分，属于易得分知识点，考生需重点记忆核心概念和对应关系。
7.3 实践与备考建议
备考过程中建议结合实际网络架构案例理解三层架构的职能划分，可通过绘制小型企业网络逻辑拓扑图巩固知识点；记忆阶段输出、原则类内容时建议采用表格对比法，避免混淆相似概念。下期将深入物理网络设计模块，详解结构化综合布线系统的六大子系统规范与施工要点，这是软考中网络工程实施模块的核心考点。
