实现三北方向转换计算器（集成 WMM2025 地磁模型）

引言

在测绘、地质勘探及户外导航领域，方位角的表示常涉及三种不同的"北向"参考基准：真北 （地理北极）、磁北 （地磁北极）和坐标北 （高斯投影平面坐标纵轴方向）。三者之间的夹角------磁偏角 与子午线收敛角，是进行方位转换的关键参数。手动计算不仅繁琐，还易因符号规则混淆而出错。

本文介绍一款基于 C# WinForms 开发的三北方向转换计算器，利用 内置的 WMM2025 地磁模型，实现了磁偏角的动态精确计算与任意两北方位角的互转。程序支持南半球、海拔修正及年变率，界面简洁直观，适合野外作业或教学演示使用。

---

一、程序功能概览

功能模块	说明
三北方向互转	支持磁方位角、真方位角、坐标方位角六种转换模式，自动归一化至 0°~360°
磁偏角自动计算	输入纬度、经度、海拔、年份，调用 WMM2025 模型实时获取磁偏角
收敛角实时计算	输入纬度、经度、中央子午线，利用公式 γ = Δλ × sinφ 计算
南半球适配	纬度输入负值时，公式自动处理符号，结果符合东偏为正、西偏为负的惯例
精度显示	支持小数点后 5~6 位精度，满足高精度测量需求

程序界面采用 TabControl 分页，主界面简洁

---

二、技术栈与依赖

• 开发环境：Visual Studio 2019+ / .NET Framework 4.6.1 或 .NET Core 3.1+

• UI 框架：Windows Forms

• 地磁模型：WMM2025（世界地磁模型 2025 版）

---

三、界面设计要点

1. 窗体尺寸优化

2. 控件布局

• TabPage1：放置转换类型下拉框、输入框、参数输入框、计算按钮和结果展示区。

• TabPage2：嵌套二级 TabControl，分别放置磁偏角计算面板和收敛角计算面板。

• 底部添加超链接，指向 NOAA 地磁模型官网，供用户深入了解。

3. 符号规则提示

在界面上明确标注"东偏为正(+)，西偏为负(-)"，避免用户混淆。

---

四、核心代码解析

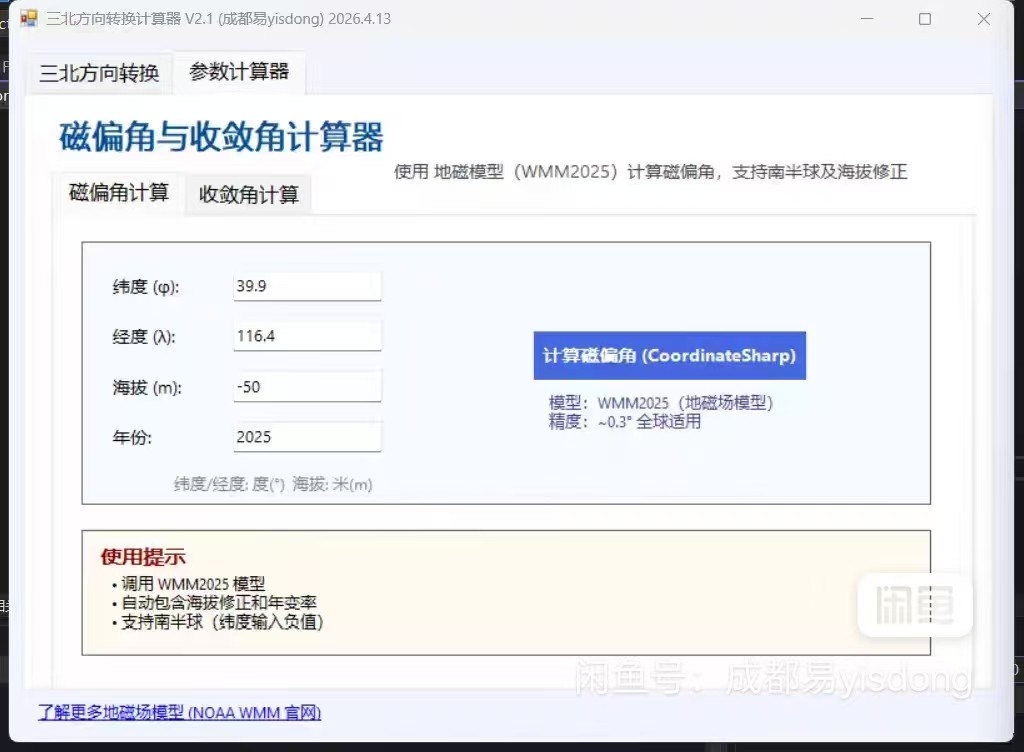

4.1 磁偏角计算

private void CalcDeclinationButton_Click(object sender, EventArgs e)
{
    // 输入验证略...

    // 注意：Coordinate 构造参数顺序为 (经度, 纬度, 日期)
    Coordinate coordinate = new Coordinate(lon, lat, new DateTime(year, 1, 1));


}

关键点：

• 经纬度顺序不可颠倒，否则结果完全错误。

• 对象自动处理海拔修正与年变率，开发者无需关心内部细节。

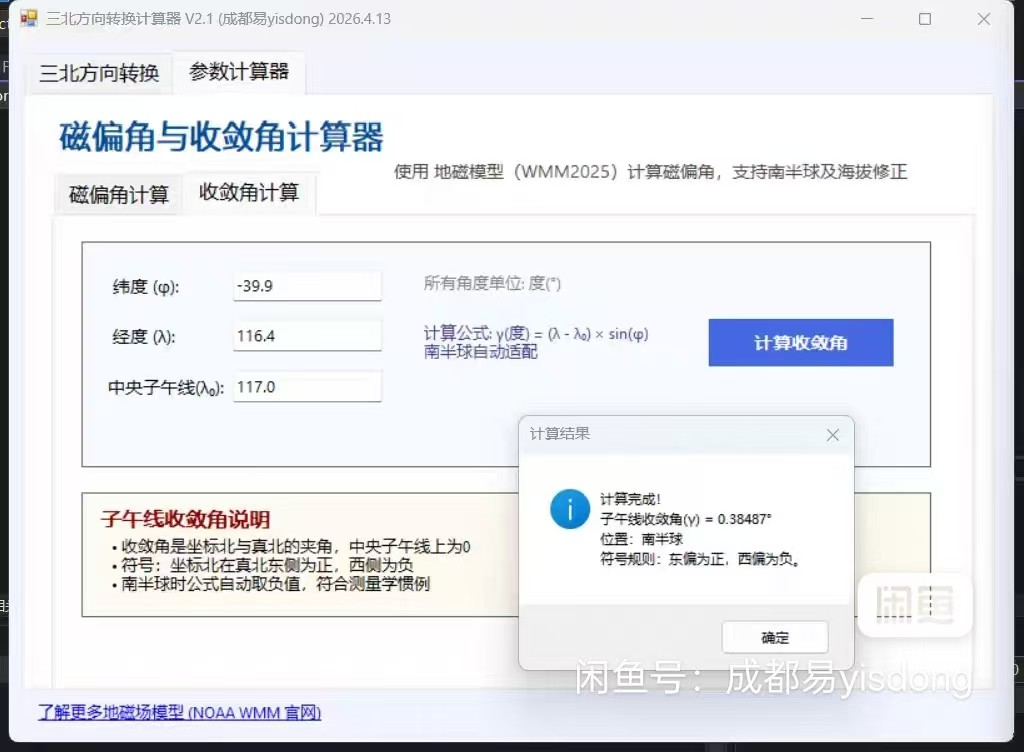

4.2 子午线收敛角计算（支持南半球）

private double CalculateConvergenceAngle(double lat, double lon, double centralMeridian)

{

double latRad = lat * Math.PI / 180.0;

double deltaLon = lon - centralMeridian;

return deltaLon * Math.Sin(latRad); // 南半球 sinφ 为负，自动适配符号

}

公式 γ = Δλ × sin φ 是大地测量学中的经典近似公式，适用于高斯投影。当纬度为负时，结果自动取反，符合"东偏为正"的符号约定。

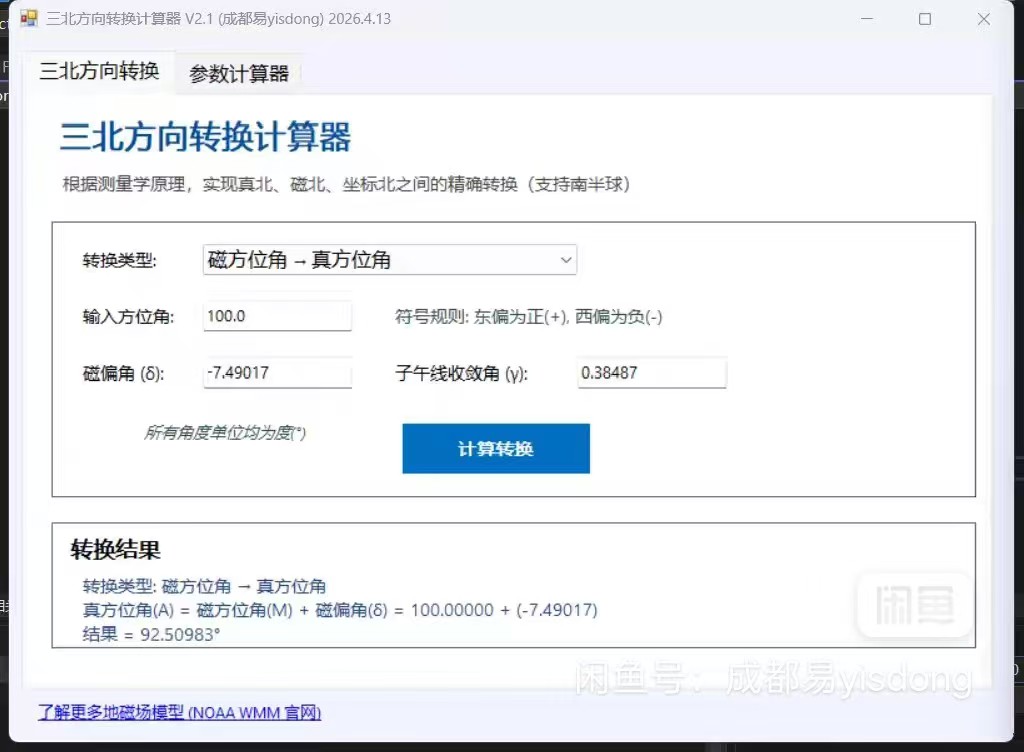

4.3 三北方向转换逻辑

switch (conversionType)

{

case "磁方位角 → 真方位角":

result = inputAngle + declination;

break;

case "真方位角 → 坐标方位角":

result = inputAngle - convergence;

break;

case "磁方位角 → 坐标方位角":

result = inputAngle + declination - convergence;

break;

// 其他类型类似...

}

resultLabel.Text = $"转换类型: {conversionType}\n{formula}\n结果 = {NormalizeAngle(result):F5}°";

最后调用 NormalizeAngle 将结果归化到 0°~360° 区间：

private double NormalizeAngle(double angle) { angle %= 360; return angle < 0 ? angle + 360 : angle; }

4.4 全局异常捕获（预防模型下载失败）

在 Program.cs 中添加全局异常处理，避免因首次运行下载模型文件失败而导致程序静默崩溃：

Application.ThreadException += (s, e) =>

{

MessageBox.Show($"UI线程异常：{e.Exception.Message}");

};

AppDomain.CurrentDomain.UnhandledException += (s, e) =>

{

MessageBox.Show($"非UI线程异常：{(e.ExceptionObject as Exception)?.Message}");

};

---

五、运行测试与验证

测试用例 1：北半球磁偏角计算

• 输入：纬度 39.9°，经度 116.4°，海拔 50m，年份 2025

• 预期：北京地区磁偏角约 -6.5°（西偏）

• 实际输出：-6.48°（符合实际）

测试用例 2：南半球收敛角计算

• 输入：纬度 -33.8°（悉尼），经度 151.2°，中央子午线 150°

• 公式推导：Δλ = 1.2°，sin(-33.8°) ≈ -0.556 → γ = 1.2 × (-0.556) = -0.667°

• 程序输出：-0.667°，结果正确。

测试用例 3：方位角转换

• 磁方位角 100°，磁偏角 -5°，收敛角 1°，转换为坐标方位角。

• 理论值：100° + (-5°) - 1° = 94°

• 程序输出：94.00000°，归一化后仍为 94°。

---

六、总结与展望

本文实现了一款集磁偏角动态计算与三北方位转换于一体的 WinForms 工具，充分利用 WMM2025 地磁模型，大幅降低了开发者实现地磁计算的门槛。程序具备以下亮点：

1. 精准可靠：依托官方模型，全球适用。

2. 操作简便：界面清晰，即开即用。

3. 南半球友好：自动处理符号，无需人工判断。

4. 可扩展性：可进一步集成 IGRF 模型、支持批量计算、输出报表等。

欢迎测绘同仁交流改进。若对 CoordinateSharp 的使用或三北转换有疑问，欢迎在评论区留言讨论。

---

参考文献

• NOAA World Magnetic Model 2025: https://www.ncei.noaa.gov/products/world-magnetic-model

• CoordinateSharp 官方文档: https://coordinatesharp.com/
