一、 网络设备角色详解（基于阿里云飞天网络架构）

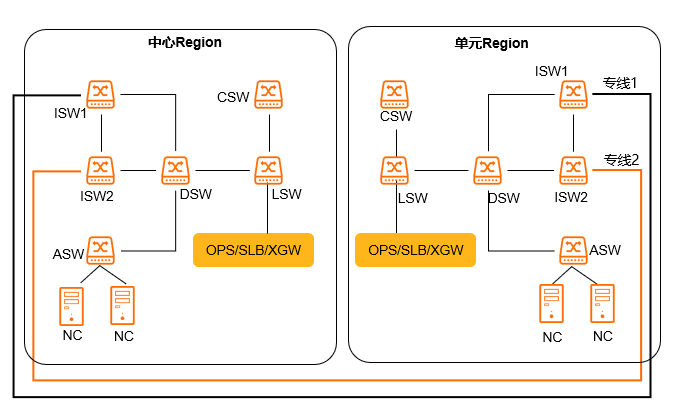

结合 v3.18.6r 版本特性，对图中各缩写设备进行标准化定义：
| 设备缩写 | 全称 | 在单元Region中的核心职责 | 1659台规模下的配置建议 |
|---|---|---|---|
| NC | Node Controller | 物理服务器节点。包含计算节点（ECS宿主机）和存储节点（盘古存储）。 | 1659台 NC。通常按 计算:存储 ≈ 3:1 或 4:1 配比。 |
| ASW / LSW | Access Switch / Leaf Switch | 接入交换机。直接连接 NC 服务器的网卡（ToR架构）。承载业务流量和存储流量（若未物理分离）。 | 需约 40~50 台 48口 25G/100G 交换机。建议配置 M-LAG（跨设备链路聚合）实现双活接入。 |
| DSW | Distribution Switch | 汇聚交换机。在阿里云架构中，DSW 常作为 VPC 网关（XGW）的接入点，或作为 Spine 节点汇聚 LSW 流量。 | 约 8~12 台。与 LSW 之间运行 BGP ECMP，实现负载分担。 |
| CSW | Core Switch | 核心交换机。单元Region的南北向出口。连接互联网、专线、以及内部公共服务区（OPS）。 | 约 4~6 台。负责 Region 内部流量高速转发及路由分发。 |
| ISW | Interconnect Switch | 互联交换机 。专用于 中心Region 与 单元Region 之间 的流量互联。 | 图中显示 ISW1 和 ISW2 负责跨 Region 通信。需配置 BGP 与对端 Region 建立邻居。 |
| OPS/SLB/XGW | Operations / SLB / Gateway | 公共服务区。包含负载均衡（SLB）、网关（XGW/NAT）、运维管控组件。 | 逻辑区域，通常由一组独立的高性能 NC 或物理机集群承载，通过 LSW/DSW 接入。 |
二、 流量走向与网络平面设计
在 1659 台规模下，网络必须严格分层，避免广播风暴和路由震荡。
1. 物理网络平面划分（建议）
虽然图中主要展示了逻辑连接，但在等保2.0和大规模部署下，物理上通常分为三张网：
- 业务网络（Service Network） ：图中
LSW-DSW-CSW主线。承载 ECS 虚拟机流量、VPC 流量。 - 存储网络（Storage Network） ：通常独立物理交换机（图中未单独画出，可能复用 ASW 或独立 VLAN）。承载盘古分布式存储的高吞吐读写（RDMA/RoCEv2）。
- 管控/互联网络（Management/Interconnect） ：图中
ISW及橙色专线部分。承载 Region 间同步、管控指令下发。
2. 关键流量路径分析
- 南北向流量（出云/入云） ：
NC->ASW/LSW->DSW->CSW->防火墙/专线-> 外部。- 注意：在等保要求下，CSW 出口必须经过硬件防火墙或云防火墙（vFW）进行清洗和审计。
- 东西向流量（Region 间互联） ：
单元Region NC->...->ISW2->ISW1->专线1->中心Region ISW1。- 这是实现跨Region容灾 或中心-单元数据同步的关键路径。
- OPS 流量（运维与公共服务） ：
- 图中
OPS/SLB/XGW旁挂在LSW/DSW或CSW下。 - 所有虚拟机的 DNS、NTP、元数据服务（Metadata）请求都会路由到这里。
- 图中
三、 针对 1659 台规模与 v3.18.6r 的架构优化
1659台物理机属于中大型规模，在单元Region部署时需注意以下关键点：
1. 接入层收敛与上行带宽
- 收敛比 ：建议控制在 3:1 或 4:1（接入:汇聚）。
- 上行链路 ：LSW 到 DSW 必须全互联（Full Mesh）或部分互联，并启用 BGP ECMP。
- 网卡配置：NC 服务器建议配置双口 25G 网卡，分别接入两台不同的 ASW/LSW（M-LAG），防止单台交换机故障导致断网。
2. SDN 控制面（SNA）下沉
- 在 v3.18.6r 中，SDN 控制器（SNA Controller）通常部署在中心Region或本Region的管控节点。
- 单元Region 特性 ：如果中心Region断连，单元Region 必须具备本地控制面存活能力（Local Survivability），确保本Region内的 VPC 路由、安全组策略继续生效，不影响业务。
3. 专线与互联设计（ISW）
- 图中显示了
专线1和专线2。 - 专线1 （连接 ISW1）：通常承载业务同步流量（如 RDS 主备同步、OSS 跨区域复制）。带宽需求大，建议 100G 波分。
- 专线2 （连接 ASW/管理口）：可能承载管控信令 或带外管理。
- BGP 设计：ISW 之间运行 eBGP，AS 号规划需统一，避免路由环路。
四、 等保2.0（三级）合规映射与整改建议
基于此架构图，落实等保2.0三级要求：
| 等保控制点 | 架构位置 | 实施/配置建议 |
|---|---|---|
| 安全区域边界 | CSW 出口 / ISW 互联口 | 1. CSW 出口 必须串联硬件防火墙或部署 vFW（云防火墙），开启 IPS/AV 功能。 2. ISW 互联口需配置 ACL，仅允许同步端口（如 3306, 8080, 179）互通，禁止全通。 |
| 安全通信网络 | LSW / DSW / ISW | 1. 管控流量（Tianji, SNA）必须使用 IPsec 或 TLS 1.2+ 加密。 2. 启用 BGP MD5 认证或 GTSM 防欺骗。 3. 关键链路（如 ISW 专线）启用链路聚合，保证可用性。 |
| 安全计算环境 | NC (物理机) | 1. NC 宿主机需安装主机安全 Agent （安骑士/云安全中心）。 2. 禁用 NC 的 SSH 密码登录，强制使用密钥。 3. 存储网络（如有独立）需配置 VLAN 隔离，禁止业务网直接路由到存储网。 |
| 安全管理中心 | OPS 区域 | 1. 在 OPS 区域部署日志审计服务器 ，收集 CSW/DSW/LSW 的 Syslog。 2. 部署堡垒机，所有运维人员必须通过堡垒机跳转至 NC 或网络设备。 |
| 网络架构安全 | 整体拓扑 | 1. 关键设备冗余 ：图中 CSW, DSW, ISW 均成对出现，符合高可用要求。 2. 旁路审计 ：在 CSW 核心口配置流量镜像（Port Mirroring），将流量复制给 IDS/审计设备（不串联，防单点故障）。 |
