摘要：芯片制造过程中的微小缺陷（5-7像素）检测是质量控制的关键环节，但现有目标检测算法在处理此类微小目标时存在特征信息丢失、检测精度低和漏检率高等问题。针对上述问题，本文提出了一种基于YOLO11的改进检测方法YOLO11-P2-MDH。
项目简介
基于改进YOLO11算法的芯片微缺陷智能检测系统，通过P2高分辨率检测分支和P2_MDH微缺陷增强模块实现5-7像素微小缺陷的高精度实时检测
系统概述
在YOLO11网络架构中引入P2高分辨率检测分支（stride=4），该分支在网络浅层提取并保留高分辨率特征图，有效缓解了多次下采样导致的微小目标空间信息丢失问题。其次，设计了P2_MDH微缺陷增强模块，该模块采用深度可分离卷积结构降低计算复杂度，结合轻量级通道感知机制自适应调整特征权重，并通过残差连接保持特征传递的稳定性，从而增强了微缺陷的局部特征表达能力。
在自建的芯片微缺陷数据集上进行了充分的实验验证，该数据集包含7810张图像和12119个标注框，涵盖划痕（Scratch）、针孔（Pin）、污染（Contamination）和封装（Package）4类典型缺陷。实验结果表明：改进模型的mAP@0.5达到98.1%，mAP@0.5:0.95达到90.5%，精确率为98.5%，召回率为95.9%，相比基线YOLO11模型分别提升了2.3%、3.8%、1.7%和2.4%。同时，模型参数量仅为2.66M，单张图像推理时间为4.9ms，在保持轻量化的同时满足了工业实时检测的需求。
本文所提方法有效解决了芯片微缺陷检测中的关键技术难题，为工业微小目标检测提供了新的解决思路，具有重要的理论意义和应用价值。
系统架构
本系统采用经典的架构设计：

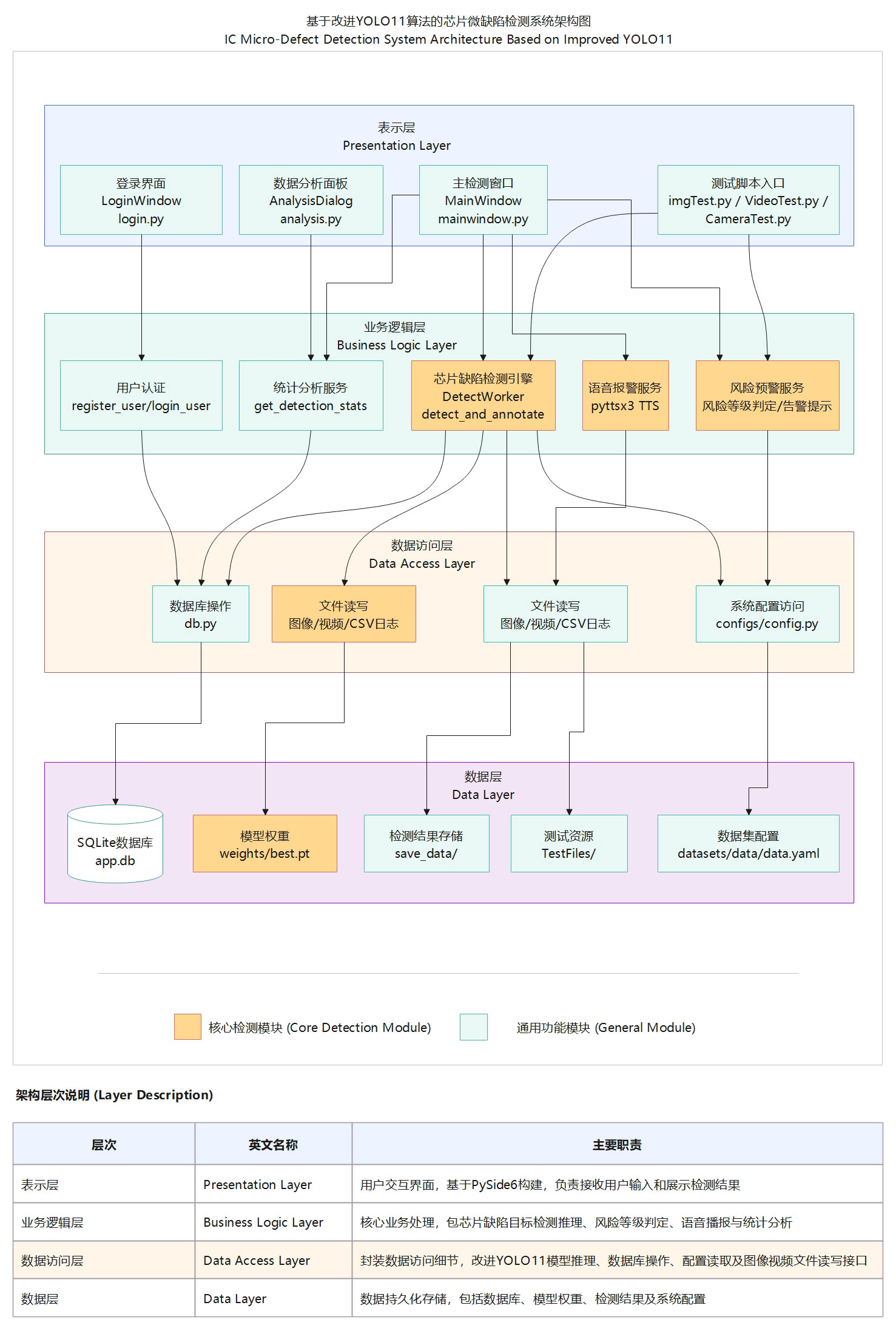

图1 芯片微缺陷检测系统
核心亮点
本系统以YOLO11-P2-MDH目标检测为核心，融合高分辨率特征提取、微缺陷增强模块与可视化界面，实现了芯片微缺陷识别、类型分类和质量控制的一体化智能检测。
算法特点
本算法以YOLO11-P2-MDH目标检测为基础，融合P2高分辨率检测分支、微缺陷增强模块、缺陷类型识别及风险等级评估等多维特征，并结合处理建议完成芯片质量控制，具有检测与分析一体化的特点。
性能突破
本文在芯片微缺陷检测数据集上开展实验，数据集共包含7810张图像和12119个标注框，其中训练集5467张、验证集1561张、测试集782张。通过150轮训练，YOLO11-P2-MDH模型能够较好地完成芯片微缺陷检测任务，为后续质量控制提供了有效支撑。
图2 基线模型性能分析图
核心技术
YOLO11-P2-MDH改进目标检测模型，结合P2高分辨率检测分支与微缺陷增强模块技术，在芯片微缺陷数据集（7810张图像，12119个标注框）上训练150轮，实现对划痕、针孔、污染和封装四类缺陷的高精度实时识别，并结合可视化界面、风险预警和处理建议提升芯片制造质量控制能力。
算法详解
本系统采用Ultralytics最新发布的YOLO11模型并进行P2-MDH改进作为核心检测算法。YOLO11采用经典的Backbone--Neck--Head三段式架构。Backbone以1024×1024输入图像为基础，通过两层初始卷积完成下采样，并利用6个C3k2轻量化模块逐步降低特征图分辨率、提升通道维度（64→256），实现从低层纹理到高层语义的多尺度特征提取。末端引入SPPF扩大感受野以增强多尺度上下文建模能力，同时通过C2PSA并行空间注意力强化芯片表面场景中划痕、针孔、污染点等关键缺陷特征。本文创新性地引入P2高分辨率检测分支（stride=4）和P2_MDH微缺陷增强模块，在网络浅层保留高分辨率特征图，有效缓解多次下采样导致的5-7像素微小目标空间信息丢失问题。最终输出P2/4、P3/8、P4/16、P5/32四个尺度特征图，分别对应微小、小、中、大缺陷目标，实现对划痕缺陷、针孔缺陷、污染缺陷、封装缺陷四类芯片微缺陷的精准识别。

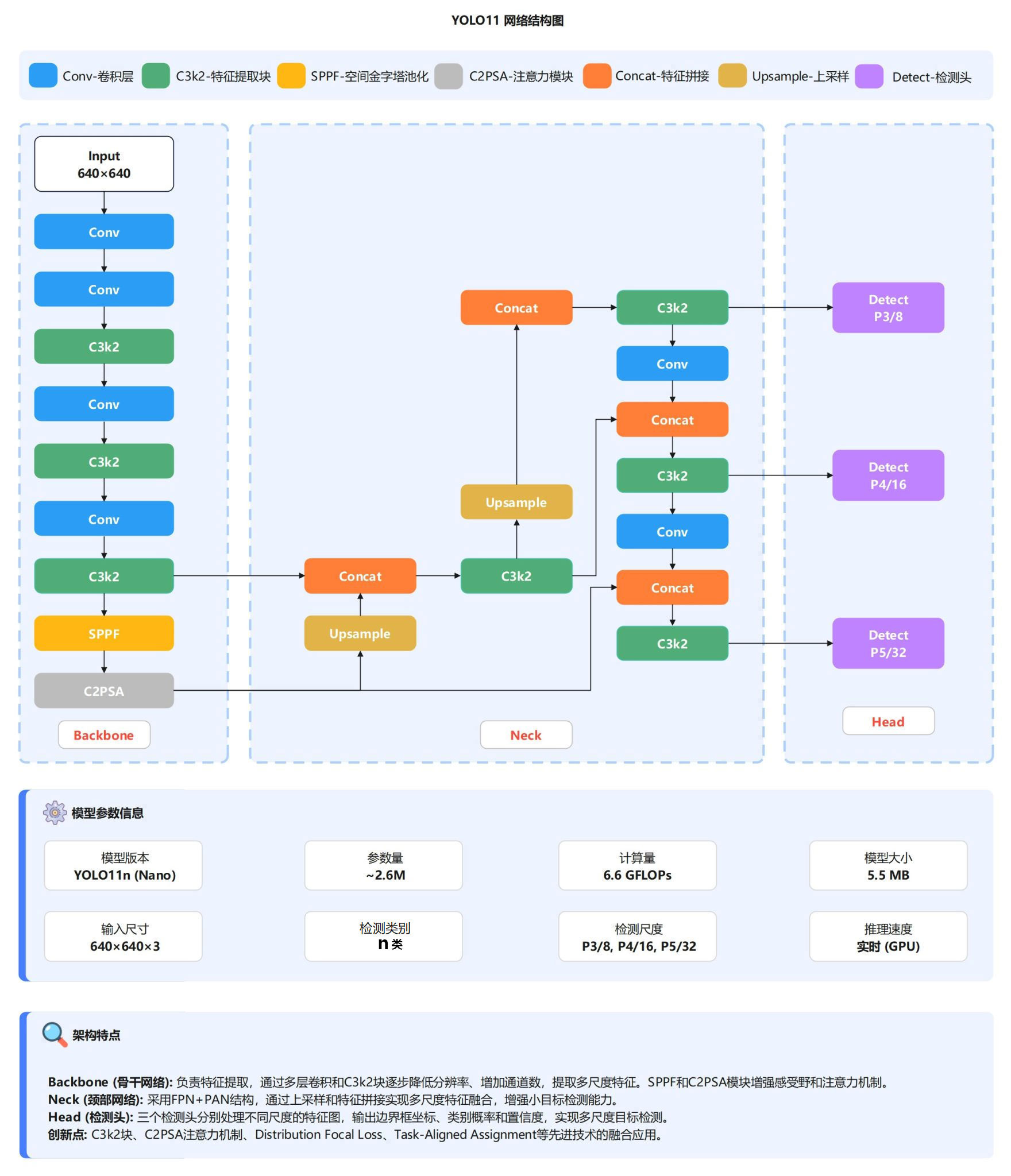

图3 YOLO11网络架构图
创新点1：P2高分辨率检测分支
在YOLO11原有检测结构基础上引入P2（stride=4）高分辨率检测分支，通过自顶向下特征融合（FPN风格）将高层语义信息逐级上采样并与浅层高分辨率特征融合，构建用于微缺陷检测的P2特征图。
创新点2：P2_MDH微缺陷增强模块
高分辨率P2特征直接用于检测仍存在特征判别性不足问题，芯片微缺陷以局部边缘与细粒度纹理为主，需要针对性增强。
创新点3：稳定可控的特征增强机制
通过残差结构与可学习增强系数实现稳定、可控的特征增强机制，残差连接保留原始特征信息防止梯度消失，可学习增强权重自适应调节增强强度，增强过程可控保证训练与推理稳定性，避免噪声放大和过拟合，提升模型训练收敛性和推理鲁棒性。
创新点4：轻量化高精度检测架构
在不改变YOLO11主体结构与训练流程的前提下，通过结构级改进实现性能-效率平衡，模型参数量仅为2.66M、单张图像推理时间4.9ms的轻量化架构下，mAP@0.5达到98.1%、mAP@0.5:0.95达到90.5%、精确率98.5%、召回率95.9%，满足工业实时检测需求。
系统功能
本系统集成用户登录注册、图像/视频/摄像头芯片缺陷检测、缺陷类型识别、风险等级评估、处理建议推荐、检测结果存储及统计分析等功能。
功能概述
本系统面向芯片微缺陷检测与质量控制需求，基于YOLO11-P2-MDH目标检测模型实现对图像、视频及摄像头实时画面中芯片缺陷的识别、定位与可视化展示；系统提供用户登录注册与管理功能，能够对检测结果进行缺陷类型统计，并结合风险等级评估与处理建议推荐完成质量控制，同时将检测结果与分析数据进行存储和展示，在统计分析模块中实现检测与预警结果的综合呈现，为芯片制造智能化管理和质量控制提供一体化支持。
系统流程图
系统采用Python 3.12开发，基于Ultralytics YOLO11框架并进行P2-MDH改进实现芯片微缺陷目标检测，使用PySide6构建图形化界 面，通过OpenCV处理图像、视频和摄像头数据，并结合风险等级评估与处理建议推荐实现质量控制；同时采用SQLite数据库存储用 户信息，并对检测结果和分析数据进行管理与展示。系统面向芯片微缺陷检测与质量控制需求，集成用户登录注册、图片检测、视 频检测、实时检测、缺陷分类、风险评估、结果存储与统计分析等功能，为芯片制造智能化管理提供了一体化技术支持。

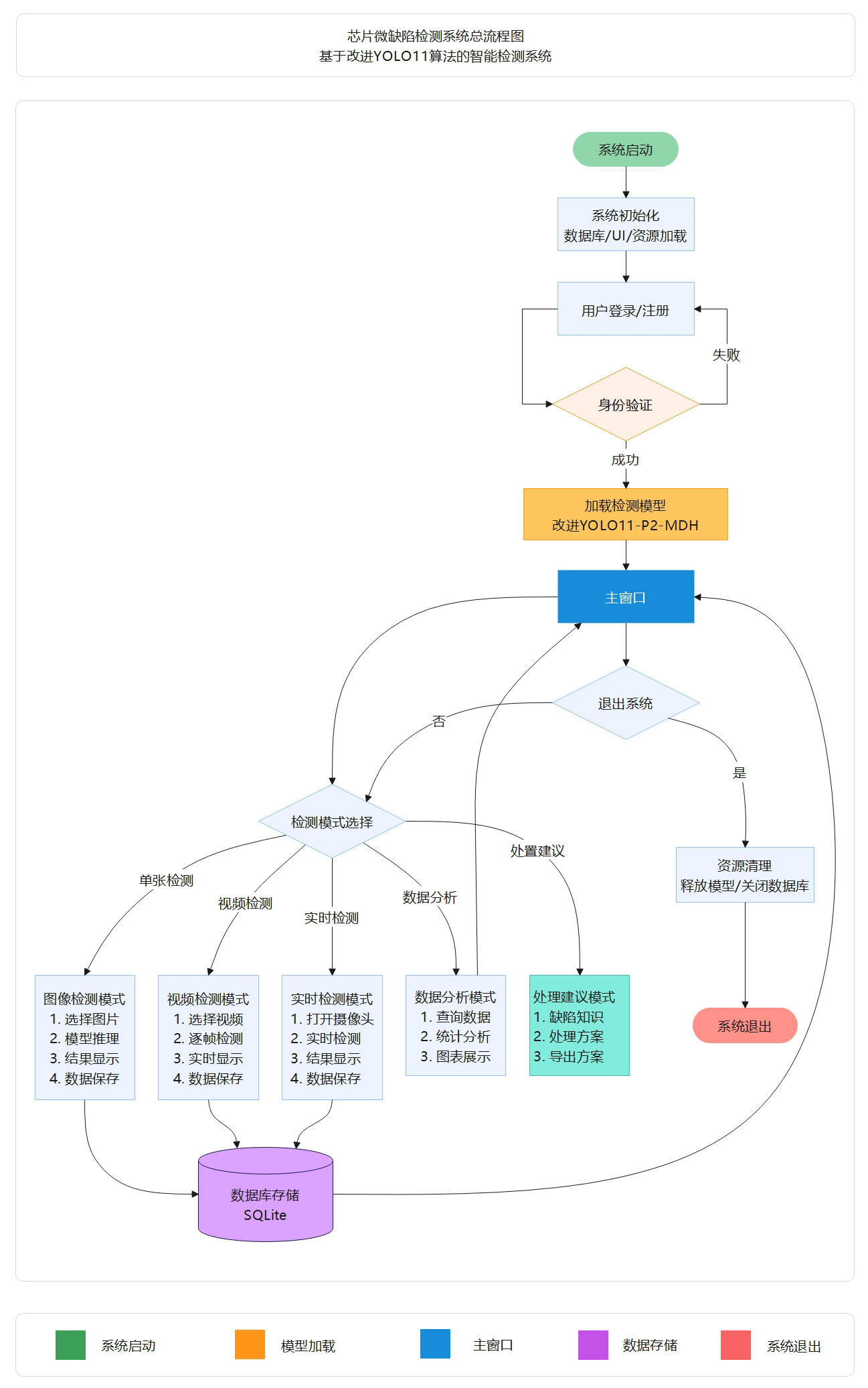

图4 系统总流程图
系统优势
本系统基于YOLO11-P2-MDH目标检测模型，能够精准完成芯片微缺陷识别与类型分类，并结合风险等级评估和处理建议推荐实现质量控制，具备检测与分析一体化的特点。相比传统人工检测方式，系统具有自动化程度高、处理效率快、结果一致性好等优势。与此同时，系统支持图像、视频和摄像头等多种输入方式，并结合PySide6构建可视化界面，具备较好的交互性、实用性和扩展性，可为芯片制造智能管理和质量控制提供有效支持。
运行展示
系统界面采用模块化布局设计，包含顶部标题栏、左侧检测显示区域和右侧功能控制面板。系统能够完成图像、视频及摄像头场景下的芯片微缺陷检测，并对检测结果进行可视化展示，同时支持缺陷类型统计、风险等级评估、处理建议推荐及统计分析等功能，具有界面清晰、交互友好和操作便捷等特点。
检测效果展示
登录界面：

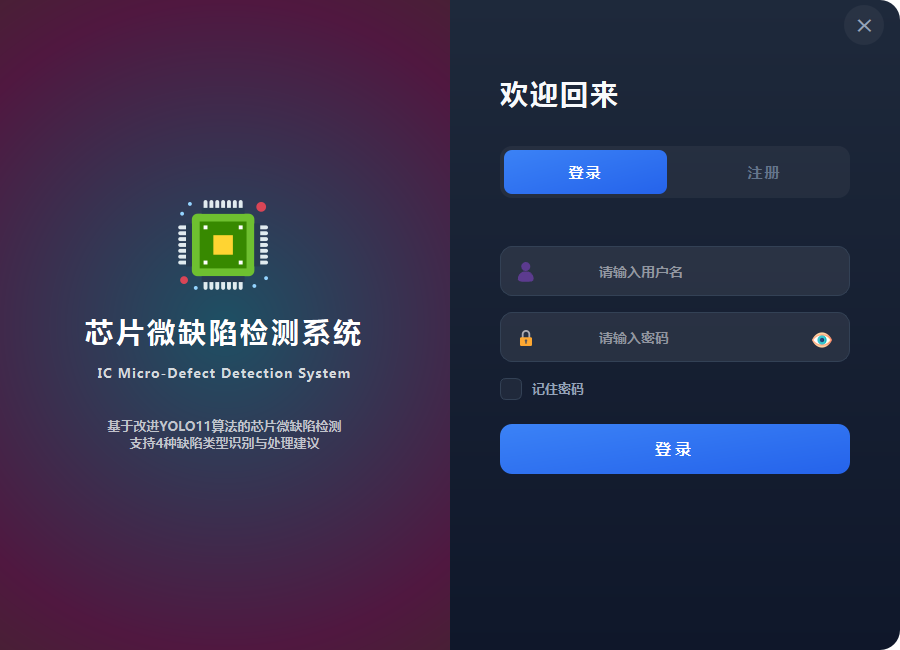

图5 登录主界面
用户登录界面，展示系统入口

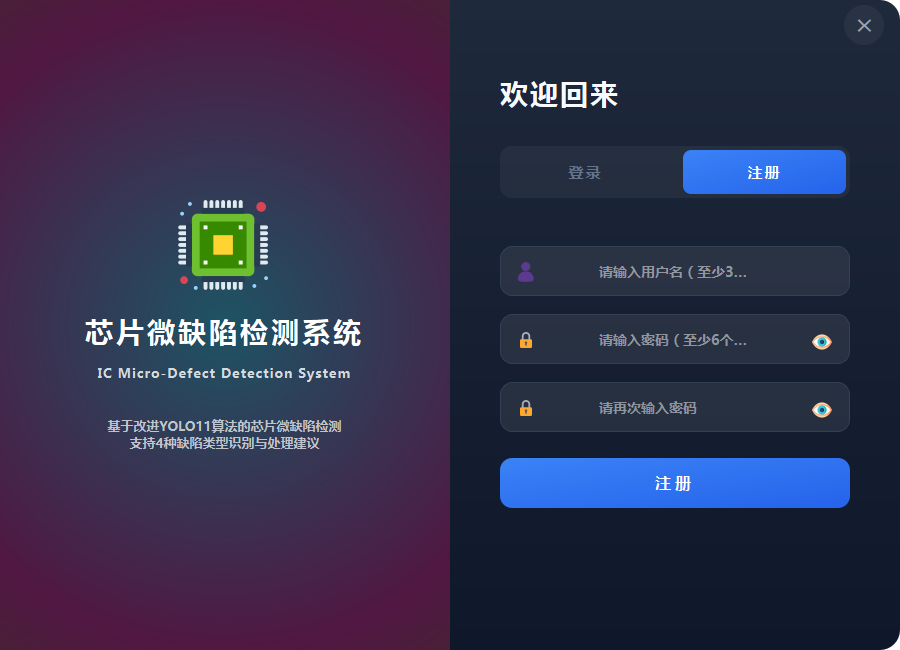

图6 注册主界面
用户注册界面，新用户创建账号
系统运行模块：

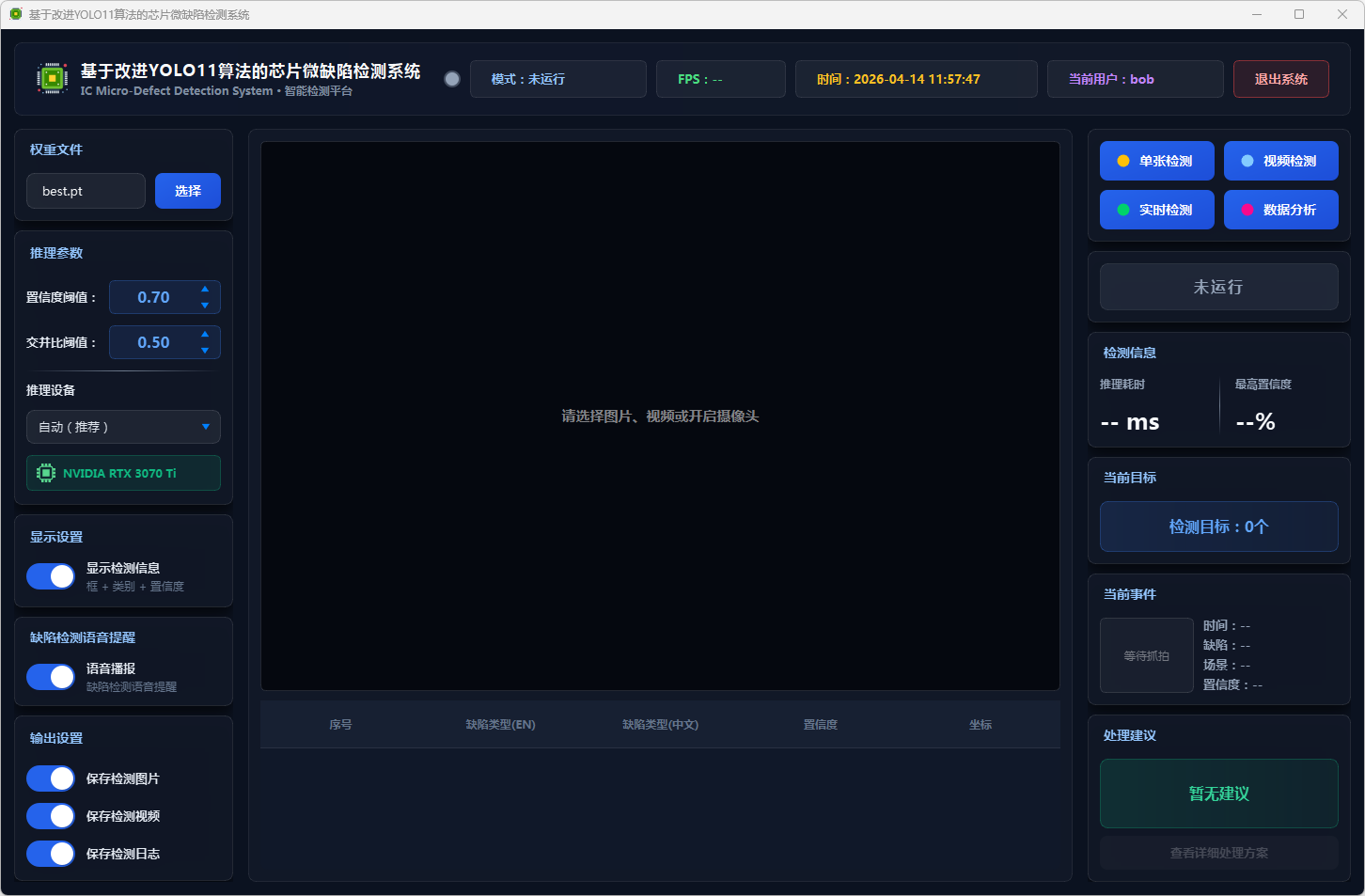

图7 系统运行界面

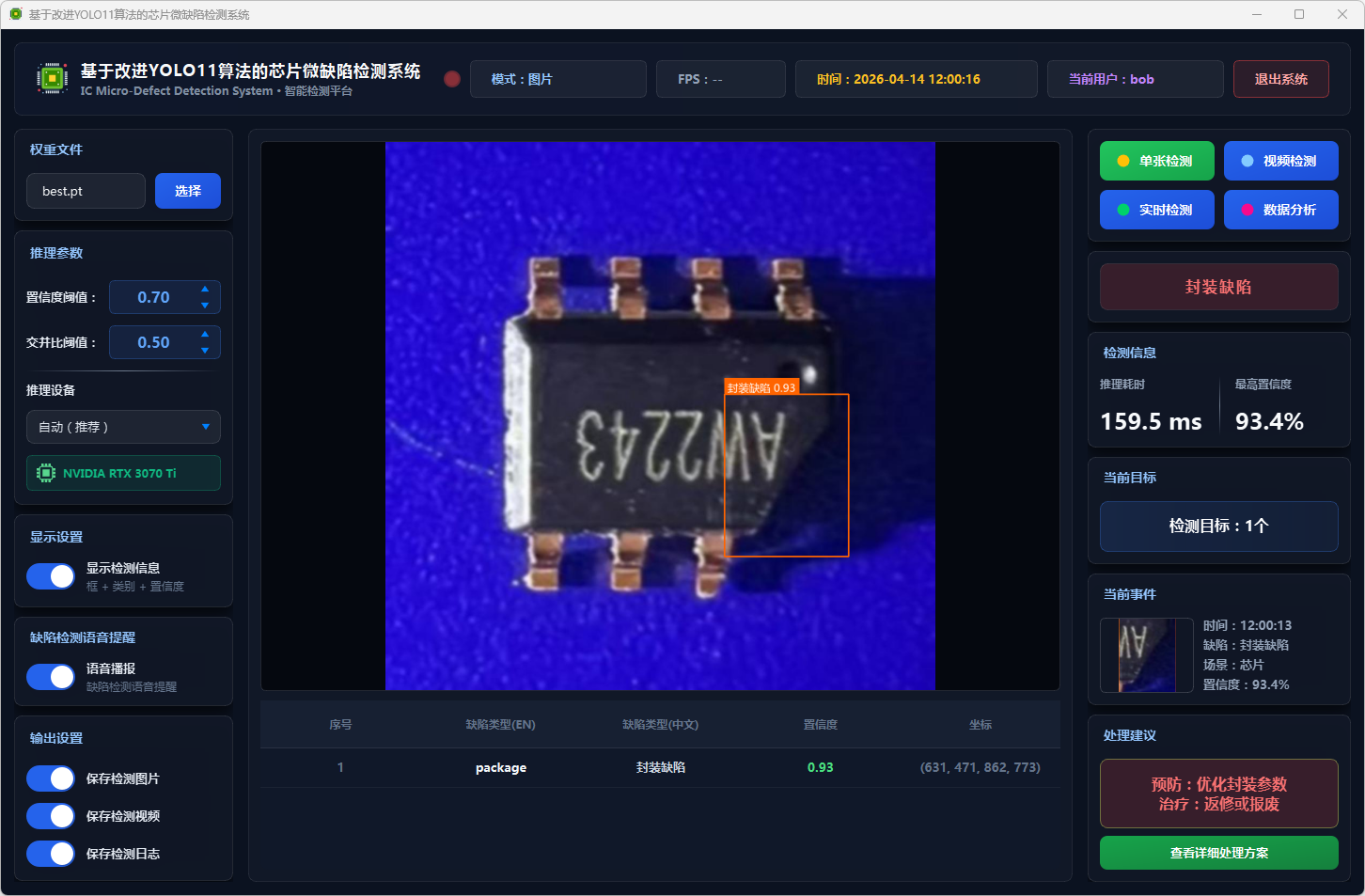

图8 单张检测：封装缺陷

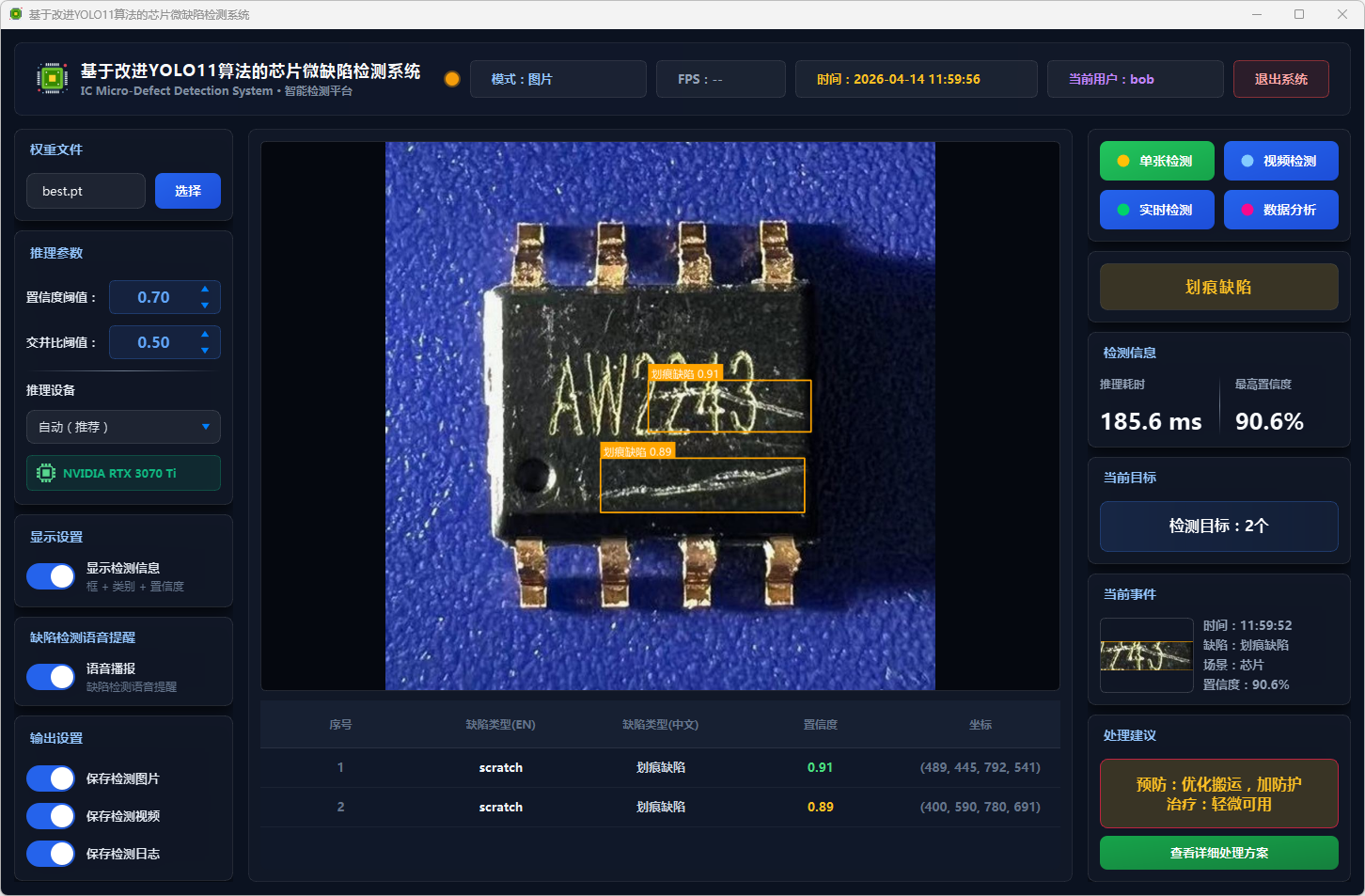

图9 单张检测：划痕缺陷

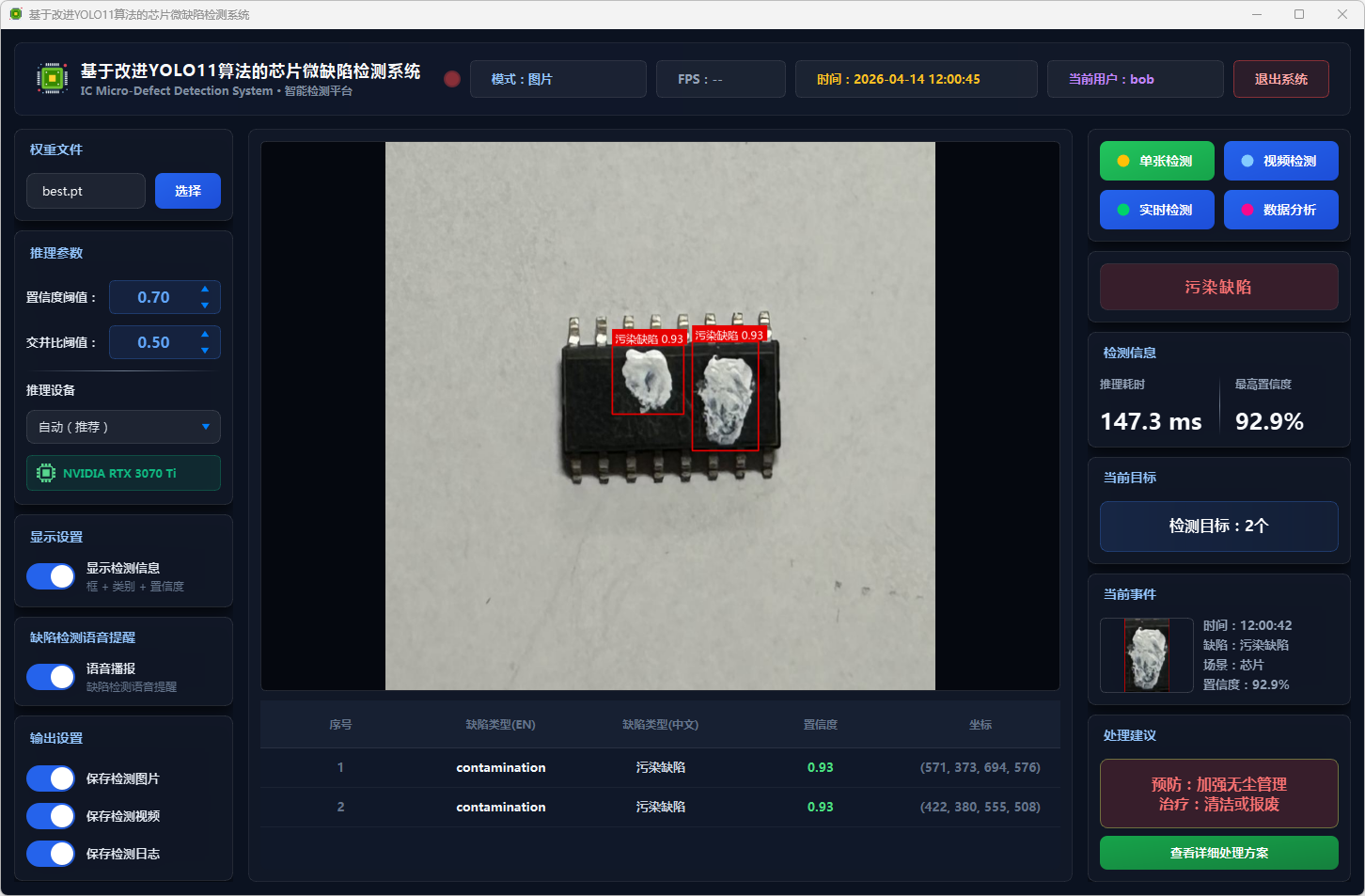

图10 单张检测：污染缺陷

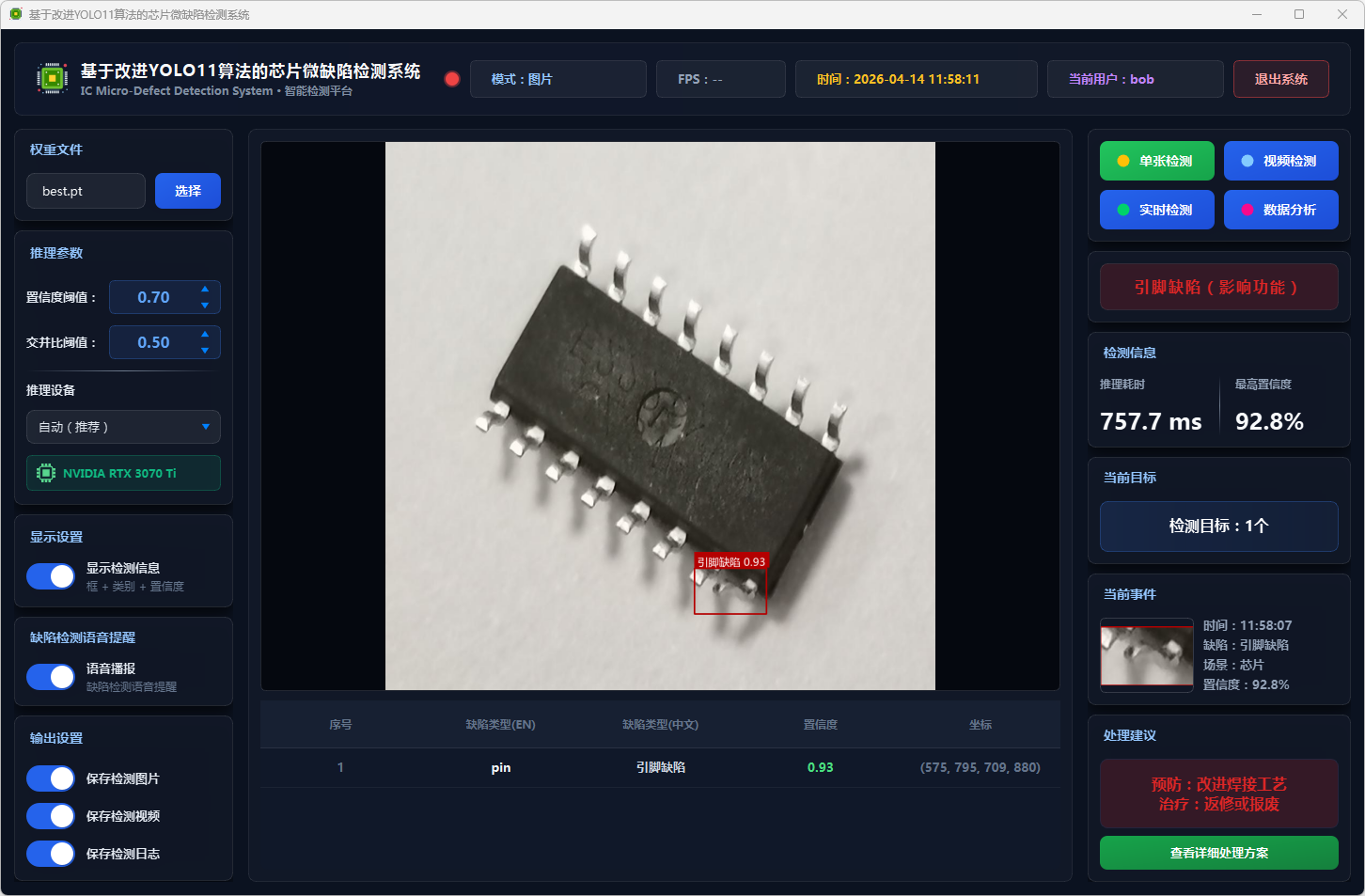

图11 单张检测：引脚缺陷
图12 视频检测：引脚缺陷

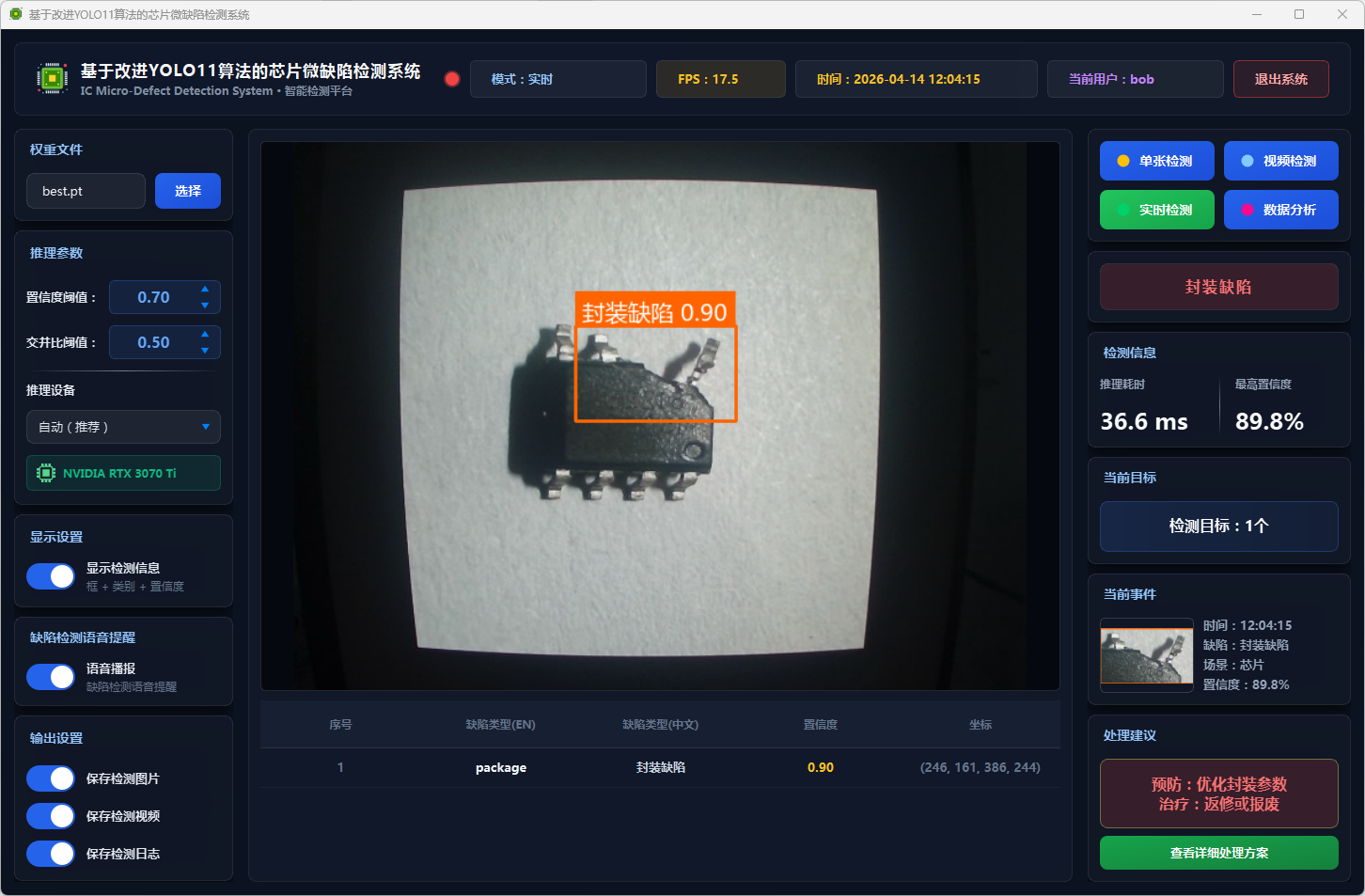

图13 实时检测：封装缺陷
分析模块：

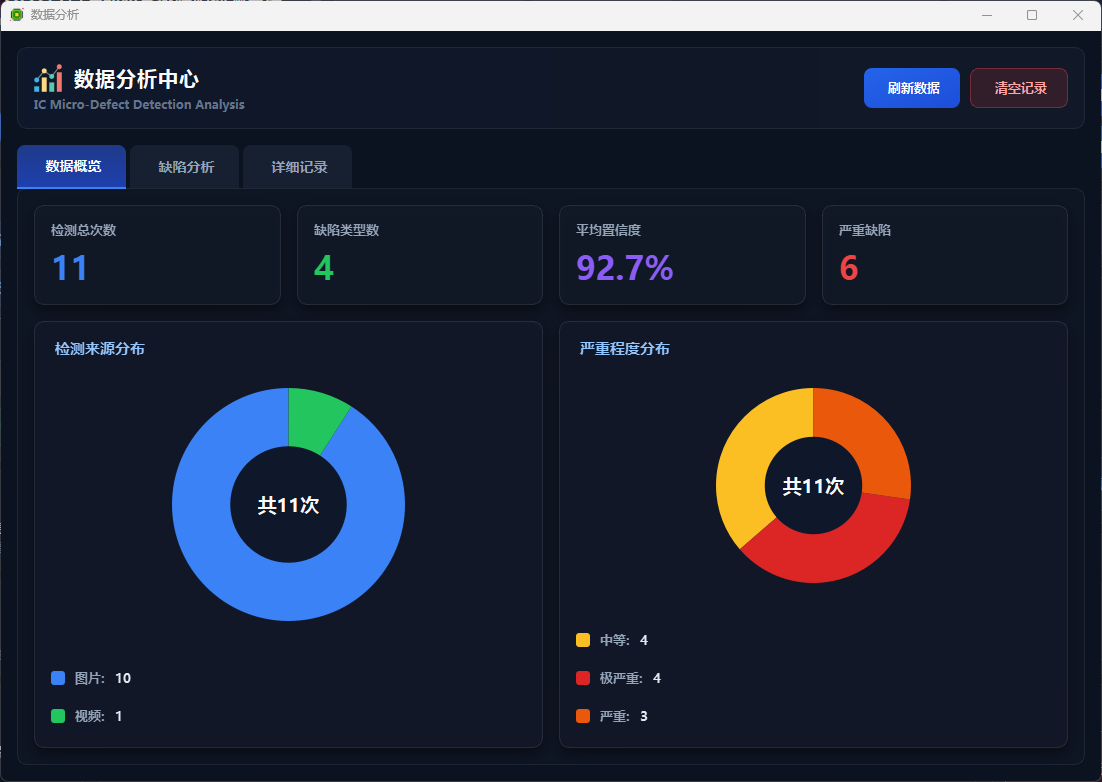

图14 数据概览

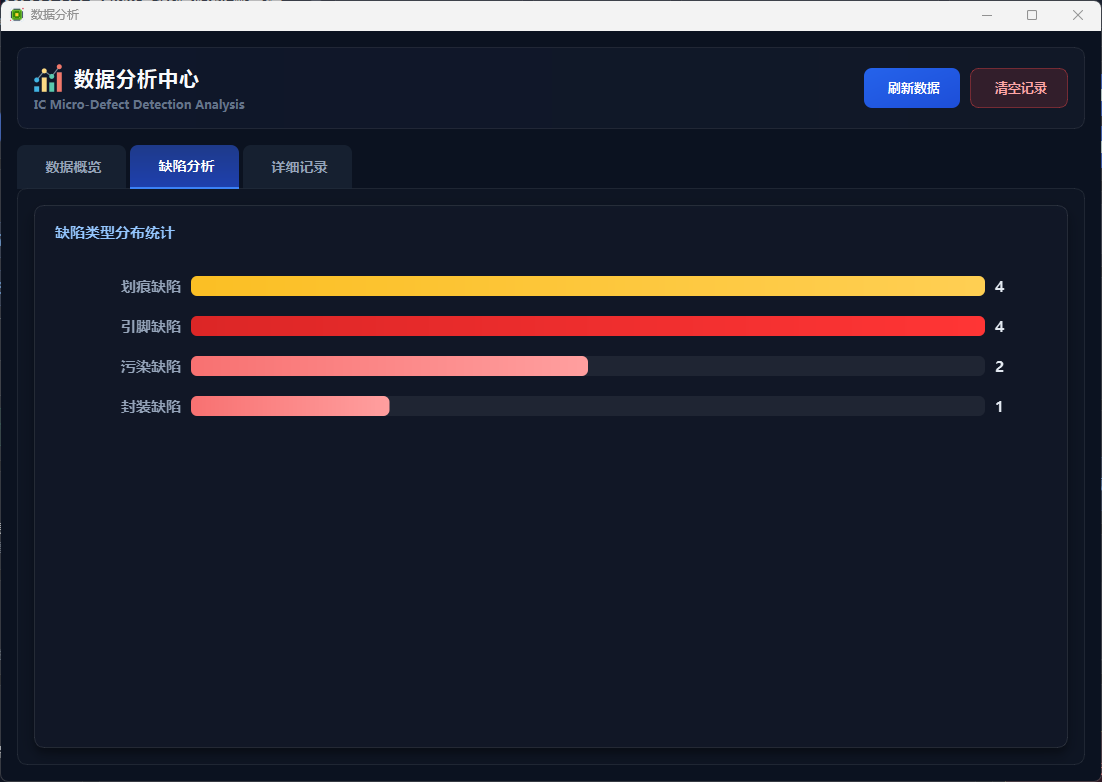

图15 缺陷分析

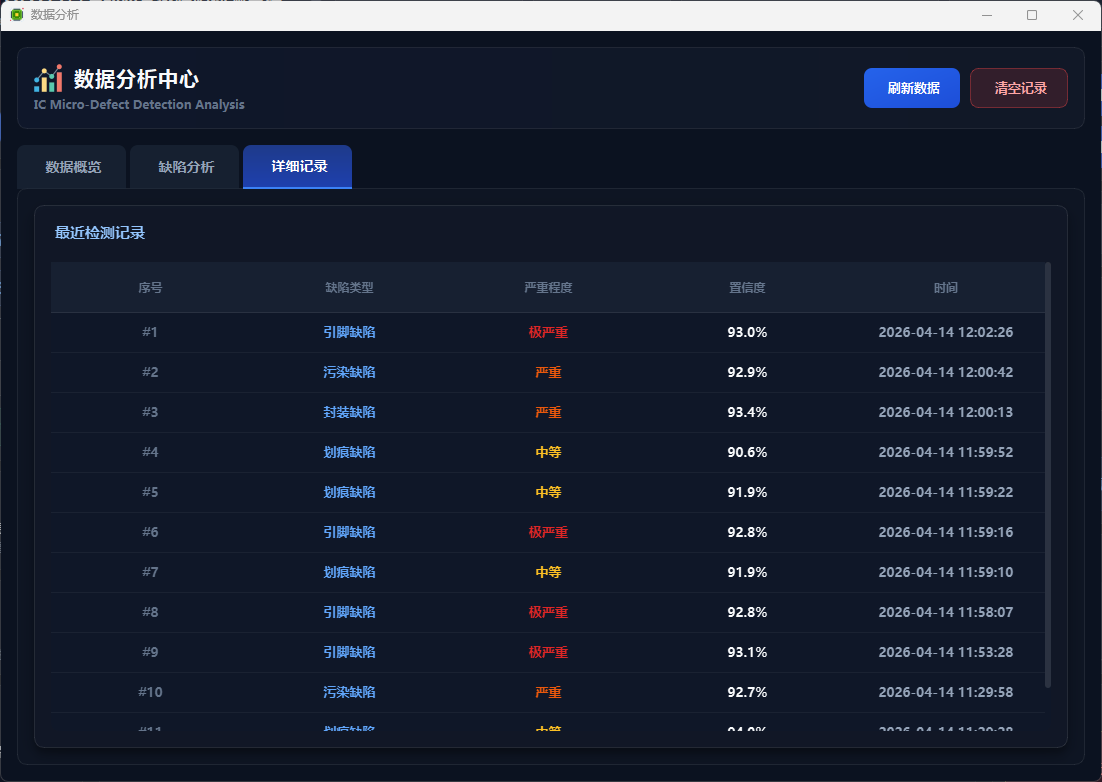

图16 详细记录
处理建议：

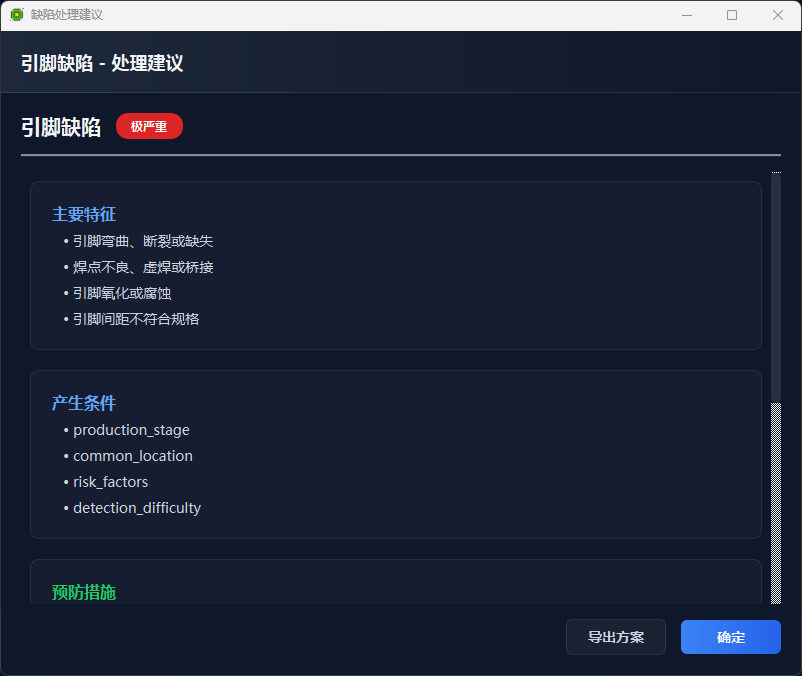

图17 引脚缺陷：处理建议

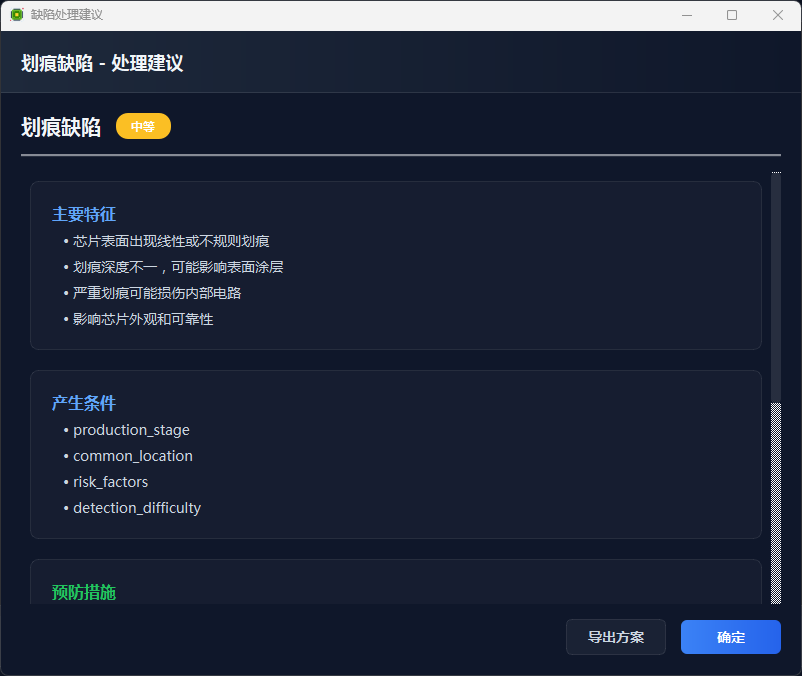

图18 划痕缺陷：处理建议
图19 封装缺陷：处理建议

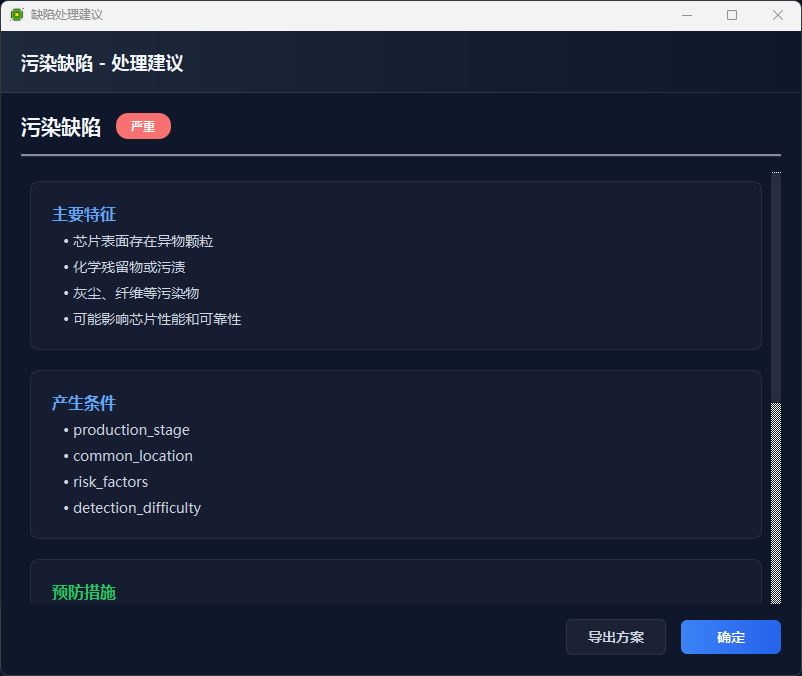

图20 污染缺陷：处理建
数据集与训练
本文构建了芯片微缺陷检测数据集，共包含7810张图像与12119个标注框，其中训练集5467张、验证集1561张、测试集782张。模型 训练采用YOLO11-P2-MDH目标检测框架，输入图像尺寸设为1024×1024，batch size为8，优化器为SGD，训练轮数为150。在NVIDIA GeForce RTX 4070 Ti SUPER显卡环境下完成训练后，模型在验证集上取得了优异的检测效果（mAP@0.5达到98.1%，mAP@0.5:0.95 达到90.5%，精确率98.5%，召回率95.9%），能够满足芯片微缺陷识别与质量控制任务需求。
数据集构建
本文构建并使用芯片微缺陷检测数据集开展实验研究。该数据集以半导体芯片制造与封装过程中的表面缺陷为目标对象，包含不同光照、拍摄角度和背景条件下采集的图像数据，同时覆盖缺陷在微小尺寸（5-7像素）、形态细碎和局部分布等情况下的视觉特征，具有较好的场景代表性。数据集共包含7810张图像和12119个标注框，涵盖划痕（Scratch）、针孔（Pin）、污染（Contamination）和封装（Package）四类典型缺陷，其中训练集5467张、验证集1561张、测试集782张，对应标注框数量分别为8508、2420和1191。该数据集为YOLO11-P2-MDH模型训练、性能验证以及后续系统部署提供了可靠的数据基础。

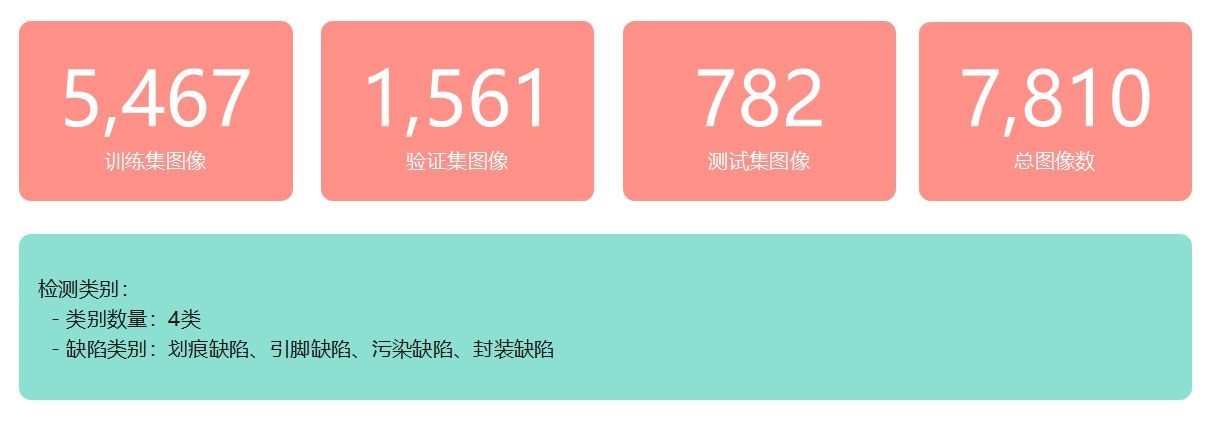

图24 数据集划分及类别信息统计示意图
训练流程
模型训练采用端到端的方式，首先加载训练集和验证集进行数据预处理，然后加载 YOLO11n 预训练权重进行模型初始化，接着使用 SGD 优化器进行 150 轮迭代训练，每轮训练后在验证集上评估性能指标，系统自动保存验证集上性能最佳的模型权重，最终输出完整 的性能指标和训练曲线。

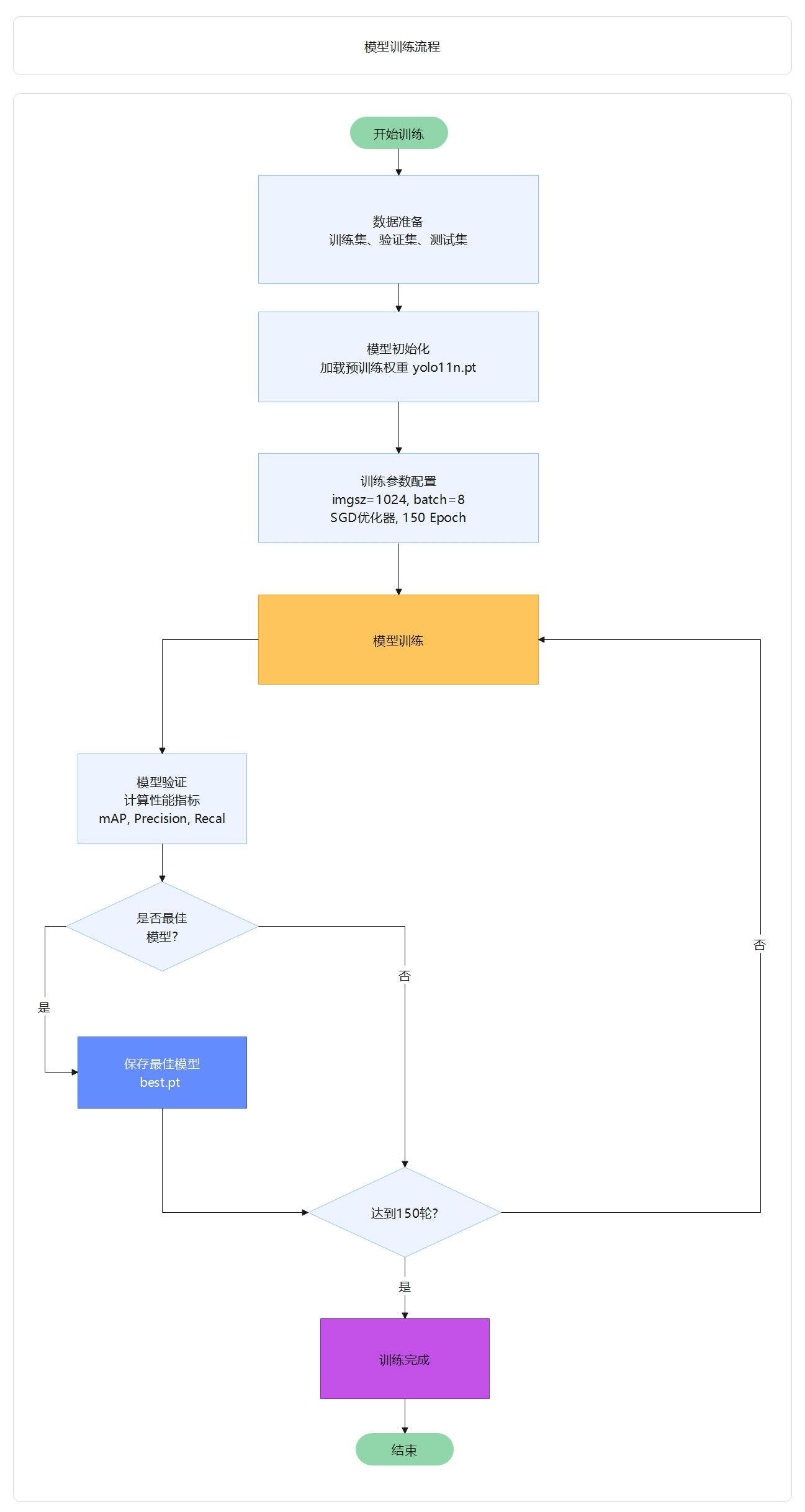

图25 模型训练流程
训练流程：
-
开始训练 → 加载训练集和验证集进行数据预处理
-
模型初始化 → 加载YOLO11预训练权重（yolo11n.pt），引入P2高分辨率检测分支和P2_MDH微缺陷增强模块
-
模型训练 → 使用SGD优化器进行150轮迭代训练，应用数据增强技术
-
模型验证 → 每轮训练后在验证集上评估性能指标（Precision, Recall, mAP@0.5, mAP@0.5:0.95）
-
最佳模型保存 → 系统自动监控验证性能，保存验证集上性能最佳的模型权重（best.pt）
-
训练完成 → 输出完整的性能指标报告和训练曲线图
训练配置

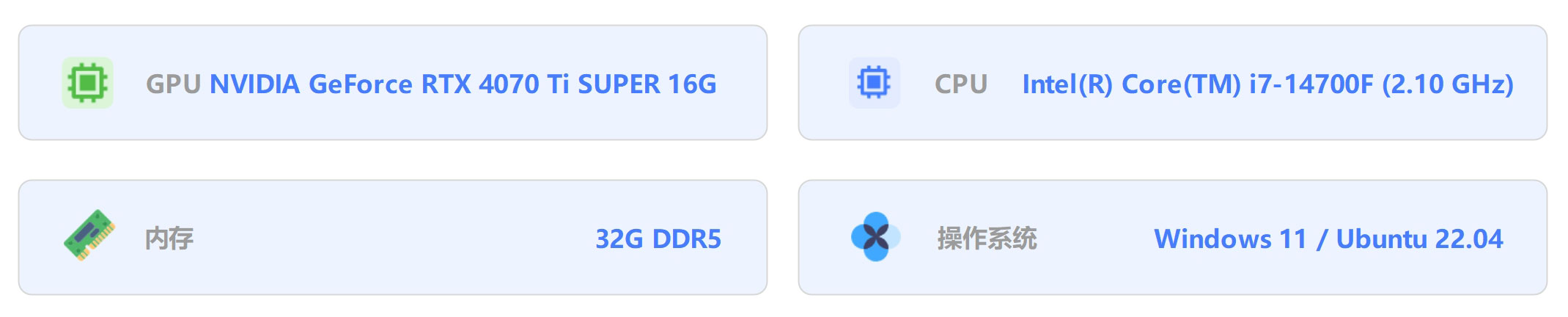

硬件环境:

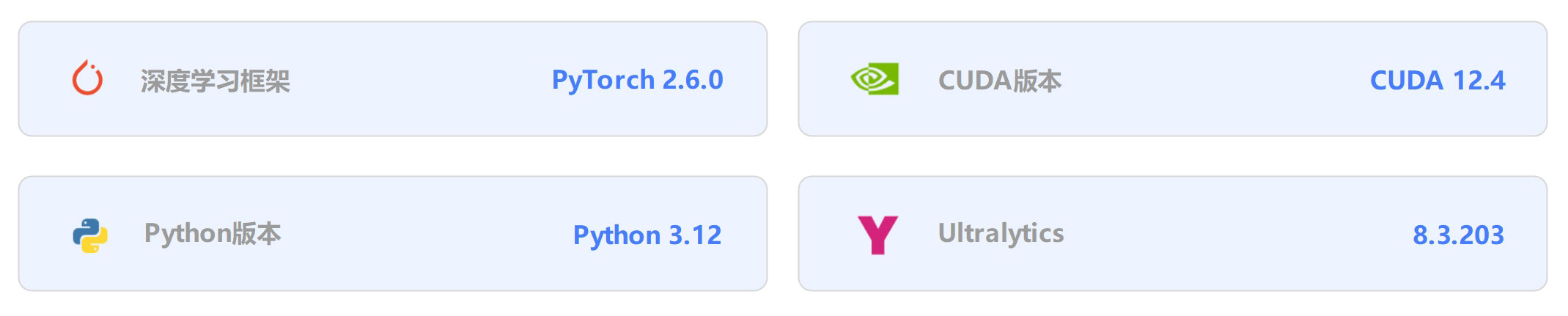

软件环境
训练结果
训练曲线分析：
下图展示了模型在150轮训练过程中的完整性能变化，包括损失函数曲线和精度指标曲线：

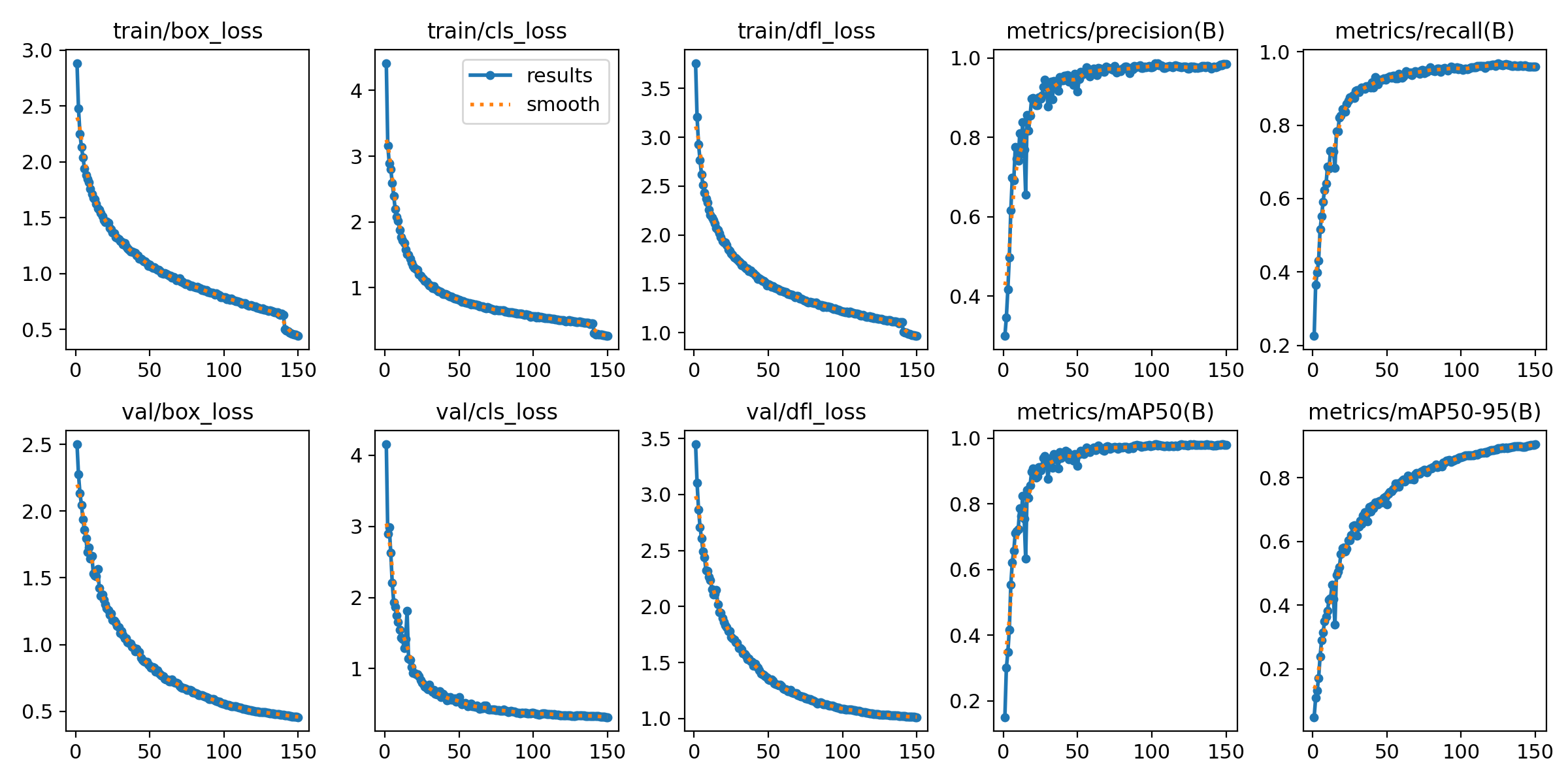

图26 训练曲线分析
图中展示了10个关键指标的训练过程：训练损失（box/cls/dfl）、验证损失（box/cls/dfl）、精确率、召回率、mAP@50和mAP@50-95
（1）损失函数曲线
从训练结果可以看出，模型在训练过程中各项损失函数均呈现稳定下降趋势，说明YOLO11-P2-MDH模型能够较好地学习芯片微缺陷目标特征。其中，train/box_loss由约1.50下降至1.10，train/cls_loss由约1.60下降至0.50，train/dfl_loss由约1.40下降至1.15；验证集上的val/box_loss、val/cls_loss和val/dfl_loss也表现出与训练集基本一致的下降趋势，且整体曲线变化平滑、波动较小，表明模型训练过程较为稳定，未出现明显的过拟合现象。
（2）精度指标曲线
从精度指标变化情况来看，模型各项性能指标均随训练轮次增加而持续提升。Precision曲线由初始约85.0%逐步提升并最终稳定在98.5%；Recall曲线由初始约82.0%稳步上升至95.9%；mAP@0.5由初始约88.0%快速提升，最终达到98.1%；mAP@0.5:0.95由初始约60.0%持续增长至90.5%。从整体趋势看，模型训练过程大致经历了快速提升、稳定优化和收敛趋稳三个阶段，最终在验证集上取得了优异的检测效果，说明所构建的YOLO11-P2-MDH模型在芯片微缺陷检测任务中具有高精度和良好的收敛性，特别是在微小缺陷（5-7像素）的精细定位方面表现突出。
（3）Precision-Recall 曲线

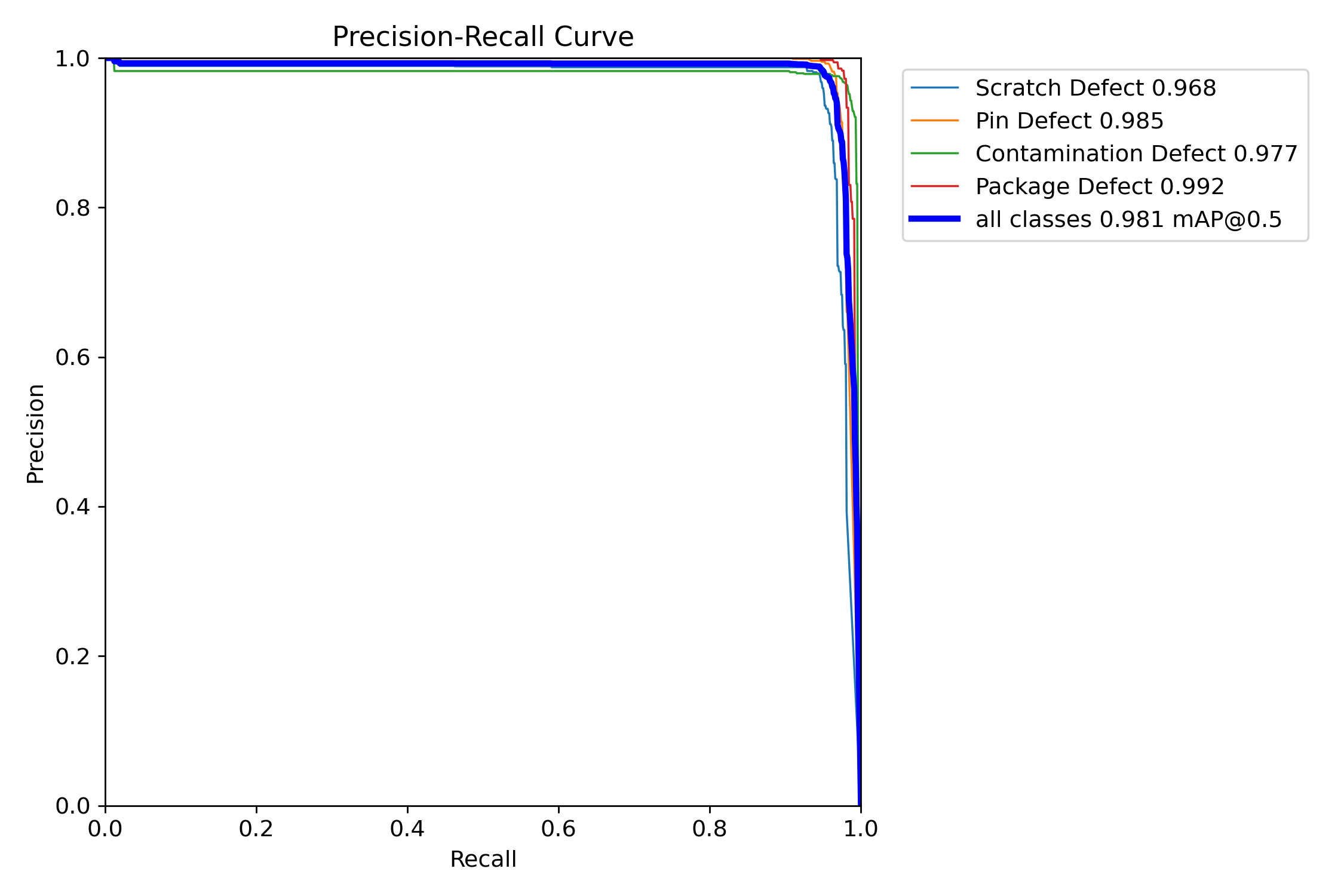

图27 Precision-Recall 曲线
展示模型在不同置信度阈值下的精确率和召回率关系
（4）混淆矩阵（归一化）
图28 归一化混淆矩阵
归一化混淆矩阵展示模型的分类准确性
最佳模型选择
在模型训练过程中，系统依据验证集性能指标自动保存最优模型权重，并以验证集mAP@0.5:0.95作为最佳模型判定标准。当该指标达到当前训练过程中的最高值时，对应模型权重将被保存为best.pt。本次实验中，最优模型出现在第150轮，其验证集mAP@0.5:0.95为0.905，模型文件保存于scripts/runs/train/yolo11_P2_MDH/weights/best.pt。
训练稳定性分析
- 收敛速度：前30轮快速收敛（60.0% → 78.0%），30-100轮稳定提升，100轮后收敛
- 过拟合控制：训练集与验证集损失走势一致，无过拟合
- 训练稳定性：损失曲线平滑，学习率逐步衰减，训练稳定
- 最终状态：最佳模型第150轮，mAP@50-95达90.5%
项目资源
我们提供项目的完整技术资源，包括源代码、训练脚本、配置文件、数据集和模型权重等全部内容。代码采用模块化设计，结构清晰，注释完善，支持完全复现论文中的所有实验结果。项目提供详细的文件清单和技术架构说明(网页已经提供)，帮助用户快速理解项目结构，便于二次开发和功能扩展。所有资源均已开源，遵循AGPL-3.0协议，用户可自由使用、修改和分发。
