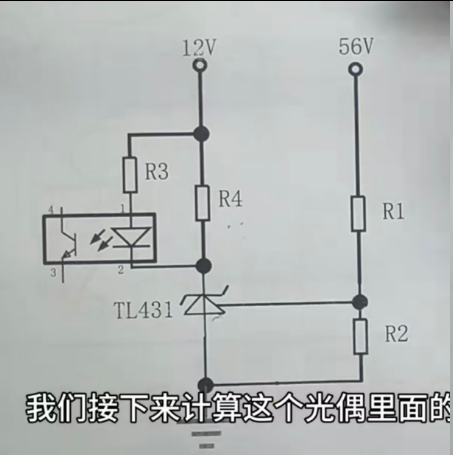

这个电路是辅助电源独立供电的 TL431 + 光耦反馈 （12V 给 TL431 和光耦供电，56V 是主输出），R4 是 TL431 的独立偏置电阻，计算逻辑和普通主输出直供的电路完全不同，核心是给 TL431 提供保底工作电流。
一、核心电流路径（先搞懂）
- 光耦支路：
12V → R3 → 光耦LED → TL431阴极 → 地 - TL431 偏置支路：
12V → R4 → TL431阴极 → 地
关键结论 ：TL431 的总阴极电流 I_KA = I_R4 + I_LED。R4 的作用是即使光耦 LED 电流为 0（输出欠压时），也能保证 TL431 有足够的最小工作电流。
图中，R3与R4怎么计算？

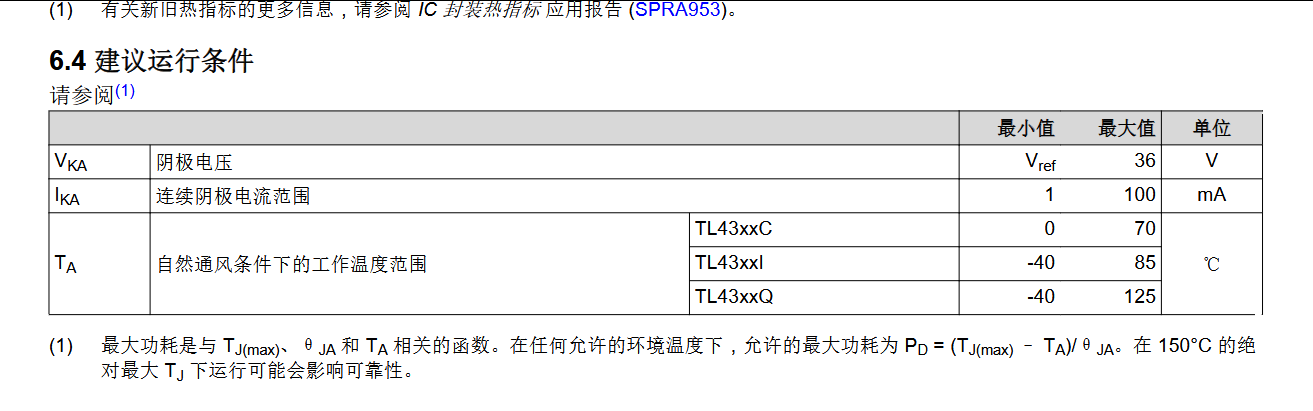

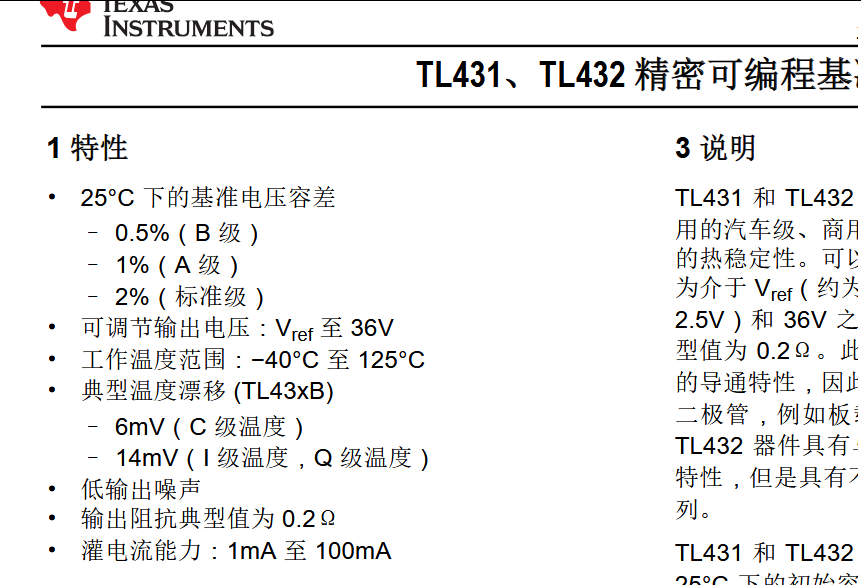

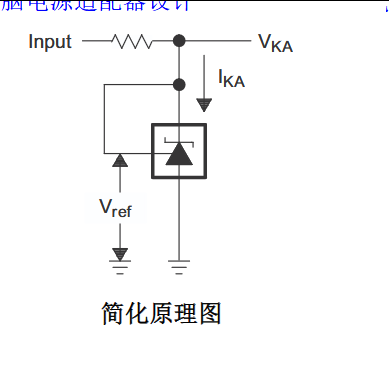

1、先确定TL431的最小工作电流，为1ma，如下图所示：

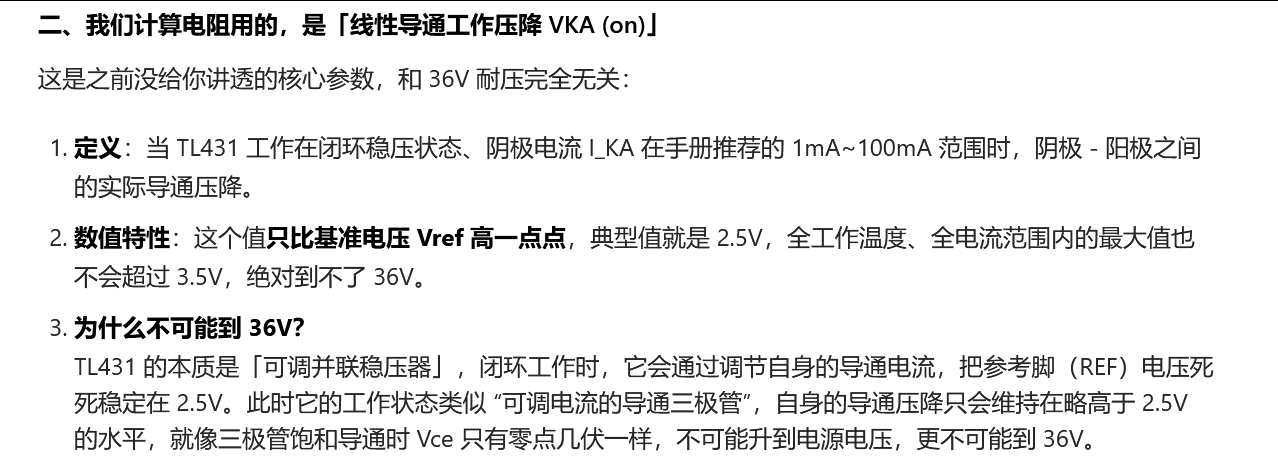

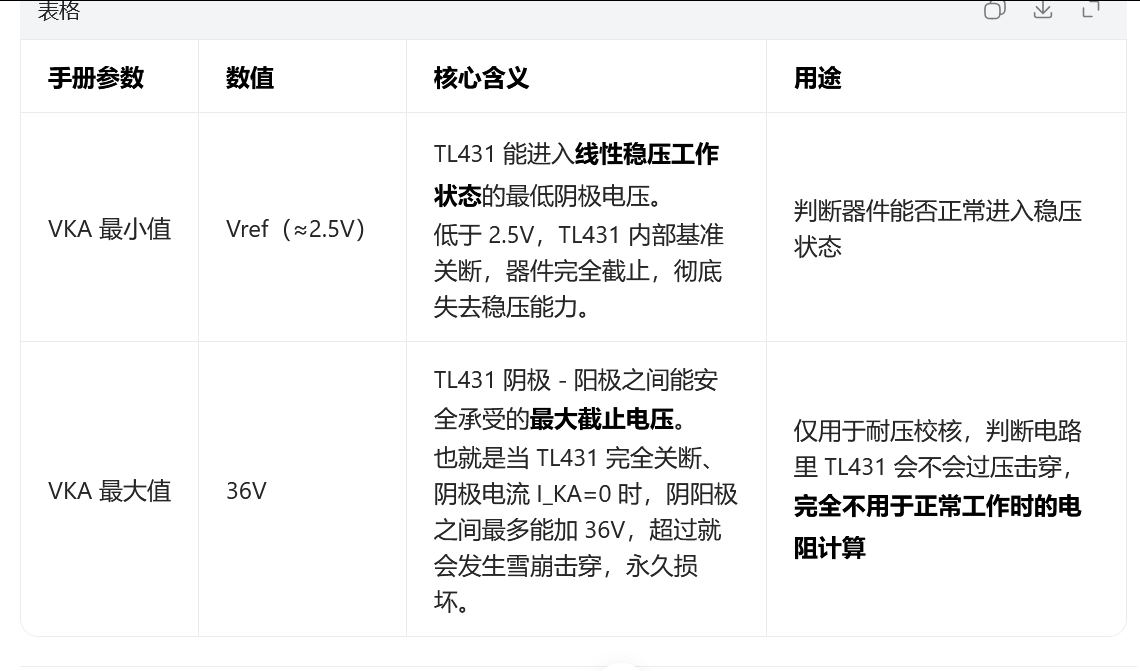

2、TL431端VKA的最小电压为2.5V；当该端电压最小时，电阻R4分压最大。

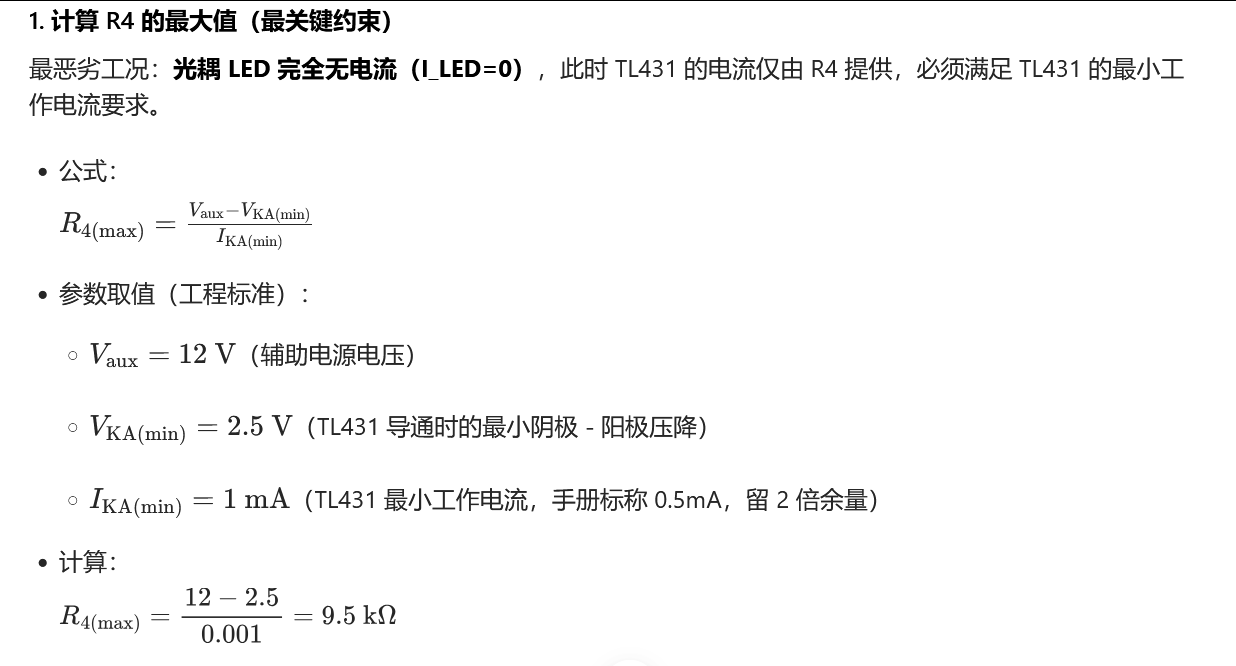

3、电流最小，电压最大，R4最大：

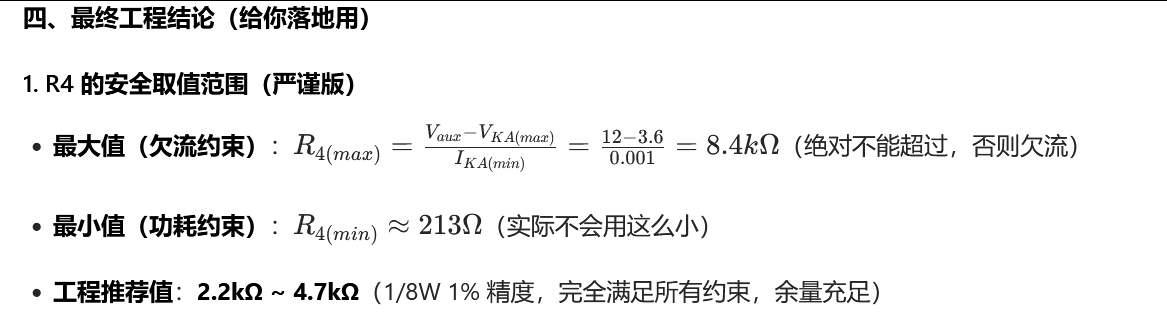

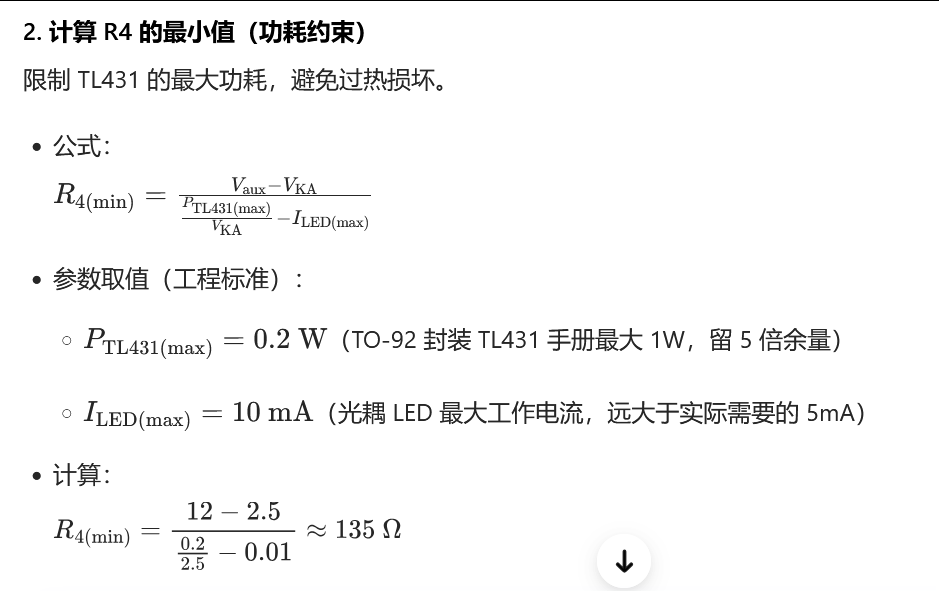

4、电流最大时R4最小
最大功率下的，431电流最大，此时的电阻为最小值，再小431就烧了。
5ma时电流传输比最大，效率最高。
- 这个是开关电源的线性反馈闭环电路，光耦不是 "到点突然通断" 的开关，而是随输出电压平滑调节导通程度的线性器件；

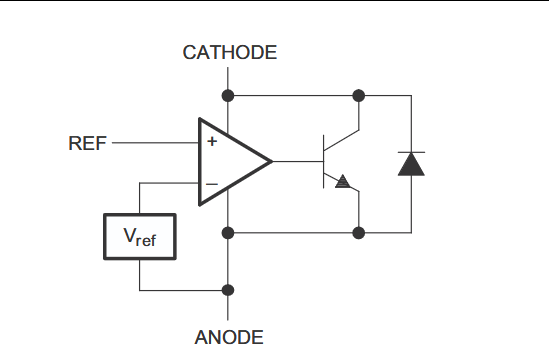

- 光耦的导通 / 动作，完全由TL431 的导通状态决定，而 TL431 的状态，只看它的 REF 引脚电压和内部 2.5V 基准的对比结果。
一、先明确：光耦 "动作" 的核心触发阈值
光耦的 LED 电流路径：12V辅助电源 → R3 → 光耦内部LED → TL431阴极 → TL431阳极 → 地LED 的电流公式：ILED=R312 V−Vf(LED)−VKA
- Vf(LED)：光耦 LED 正向压降，≈1.1~1.2V
- VKA：TL431 阴极 - 阳极导通压降
光耦的导通程度，完全由VKA决定：VKA越低，ILED越大，光耦导通越深；VKA越高，ILED越小，光耦越接近截止。
而VKA的大小，由 TL431 的 REF 引脚电压VREF决定：
- 当VREF<2.5 V：TL431 接近截止，VKA被 R4 上拉到接近 12V，ILED≈0，光耦不动作 / 截止
- 当VREF=2.5 V：TL431 进入线性稳压区，VKA稳定在 2.5V 左右，ILED达到额定工作电流，光耦正常动作 / 线性工作
- 当VREF>2.5 V：TL431 深度导通，VKA降到最低（≈2.0V），ILED达到最大值，光耦深度动作 / 饱和导通
结合你的电路，REF 引脚的电压由 56V 主输出的分压电阻 R1、R2 决定：VREF=Vout×R1+R2R2当VREF=2.5 V时，对应的Vout=56 V，这就是光耦动作的核心阈值。
二、分 3 个阶段，讲清楚光耦的完整动作过程
1. 输出欠压：光耦完全截止（不动作）
- 工况：主输出电压Vout<56 V
- 逻辑：分压后的VREF<2.5 V，TL431 内部基准未被触发，阴极电流极小，接近截止；VKA被 R4 上拉到接近 12V。
- 光耦状态：ILED=(12−1.2−12)≈0，LED 几乎无电流，光耦副边三极管完全截止，相当于 "开关断开"，不会给前级 PWM 芯片反馈信号。
当 VREF<2.5V 时，TL431 不是绝对的 "阻抗无穷大"，而是等效阻抗达到兆欧级、只有微安级的截止漏电流，工程上完全可以近似为 "接近开路"；此时 VKA 被 R4 上拉到接近 12V，所有毫安级的工作电流都近似为 0，只有可忽略的微安级漏电流。
这里你必须先分清两个完全不同的电流要求，这是你之前混淆的核心：
- 1mA 最小工作电流，是 TL431「线性导通稳压状态」的强制要求只有当 VREF≥2.5V、TL431 进入导通稳压状态时，才必须保证阴极电流 I_KA≥1mA，否则 TL431 会退出线性区，稳压精度变差、甚至失控。
- 截止状态下，完全不需要满足 1mA 的要求截止状态就是要让 TL431 关断，漏电流越小越好，根本不存在 "工作电流" 的说法，只有可忽略的漏电流。
2. 额定稳压：光耦线性工作（正常动作）
- 工况：主输出电压Vout=56 V（额定值）
- 逻辑：分压后的VREF=2.5 V，刚好等于 TL431 内部基准，TL431 进入线性稳压区，VKA稳定在 2.5V 左右。
- 光耦状态：ILED=(12−1.2−2.5)/R3≈8.3/R3（比如 R3 取 1.6kΩ 时，ILED≈5 mA），LED 有稳定的工作电流，光耦副边三极管进入线性导通区，给前级 PWM 芯片反馈稳定的信号，调节占空比，把输出电压牢牢稳定在 56V。
- 补充：这是电路的正常工作状态，光耦的导通程度会随输出电压的微小波动实时变化，实现闭环稳压。
3. 输出过压：光耦深度饱和（保护动作）
- 工况：主输出电压Vout>56 V（过压状态）
- 逻辑：分压后的VREF>2.5 V，TL431 深度导通，VKA被拉到最低（≈2.0V），ILED达到最大值。
- 光耦状态：LED 电流拉满，光耦副边三极管饱和导通，直接拉低前级 PWM 芯片的反馈脚，关断 PWM 输出，强制降低输出电压，实现过压保护，避免后级电路损坏。
三、关键误区纠正
这个电路里的光耦，不是 "到 56V 突然跳变通断" 的开关 ，而是连续线性调节的器件：当输出电压从低于 56V 慢慢上升时，VREF接近 2.5V 的过程中，TL431 的阴极电流就会逐渐增大，VKA逐渐降低，ILED逐渐增大，光耦的导通程度是平滑加深的，没有绝对的 "通断临界点"。只有在极端过压时，才会进入饱和导通的开关状态。

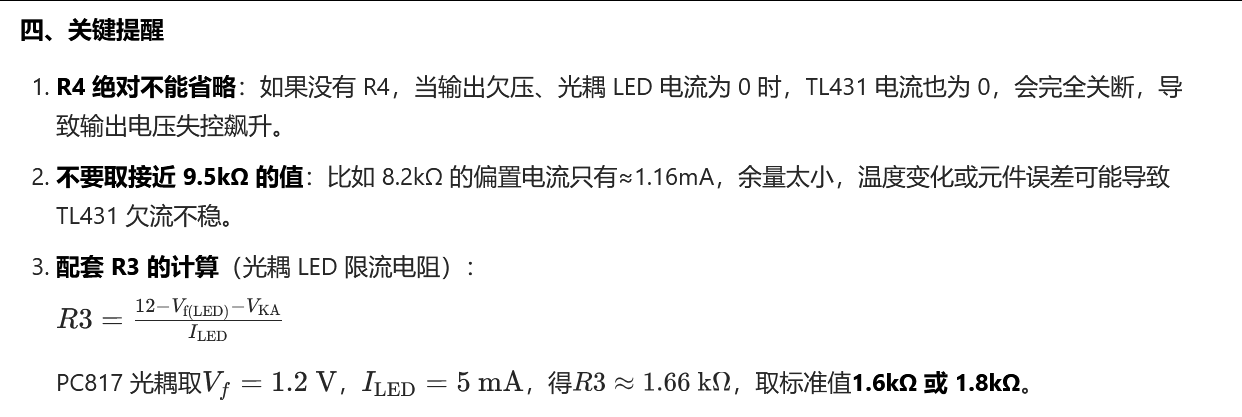

四、补充：R4 对光耦动作的影响
R4 是 TL431 的偏置电阻，它的核心作用是：即使光耦 LED 电流为 0（输出欠压时），也能给 TL431 提供≥1mA 的最小工作电流，保证 TL431 在VREF接近 2.5V 时，能平滑进入线性区，不会出现 "动作死区"，避免光耦导通时出现跳变、输出电压震荡
