你有没有想过，工程师是怎么在电脑里"模拟"一块电池的？本文带你从零认识电池等效电路模型，理解 PNGV 与改进型 PNGV 模型的原理与区别。
一、为什么需要给电池"建模"？
电动汽车的核心是电池。但电池是一个复杂的电化学系统------它的电压会随着充放电变化，内部有极化效应，温度也会影响性能。
工程师不可能每次设计都去做真实的充放电实验，那样既费时又费钱。于是，他们用**等效电路模型（Equivalent Circuit Model，ECM）**来"数学化"地描述电池的行为。
简单来说，就是用电阻、电容等基本电路元件，搭出一个和真实电池"行为相似"的电路，然后在计算机里仿真。
二、从最简单的模型说起
最基础的电池模型只有两个元件：
- 开路电压 UocU_{oc}Uoc：电池不接负载时两端的电压，代表电池储存的能量状态。
- 内阻 R0R_0R0：电流流过时产生的欧姆压降。
这个模型极其简单，但忽略了一个重要现象------极化效应。
什么是极化效应？
当电流流过电池时，内部的离子来不及"跑到位"，会在电极表面积累，导致电压出现一个额外的、随时间变化的偏差。这就是极化，它让电池的响应有了"惯性"。
三、PNGV 模型：加入极化的经典方案
PNGV 模型（Partnership for a New Generation of Vehicles，源自美国新一代汽车伙伴计划）是电动汽车领域广泛使用的电池模型之一。
它在基础模型上增加了一个 RC 并联支路 （一个电阻 RpR_pRp 和电容 CpC_pCp 并联），用来描述极化效应：
R0 Rp
┌──────┤├──────┬──┤├──┐
│ │ │
Uoc Cp 负载
│ │ │
└──────────────┴───────┘| 参数 | 含义 |
|---|---|
| UocU_{oc}Uoc | 开路电压（随 SOC 变化） |
| R0R_0R0 | 欧姆内阻（即时压降） |
| RpR_pRp | 极化电阻 |
| CpC_pCp | 极化电容（描述极化的"惯性"） |
其中，SOC（State of Charge，荷电状态） 是描述电池剩余电量的核心变量，范围从 0（空）到 1（满）。
这四个参数都不是固定值，而是 SOC 的函数------电量不同，电池的内阻和极化特性也不同。在仿真模型中，它们被拟合为 SOC 的 7 阶多项式，例如：
Uoc(SOC)=3.772−7.884⋅SOC+60.21⋅SOC2−⋯U_{oc}(\text{SOC}) = 3.772 - 7.884 \cdot \text{SOC} + 60.21 \cdot \text{SOC}^2 - \cdotsUoc(SOC)=3.772−7.884⋅SOC+60.21⋅SOC2−⋯
四、问题来了：一个 RC 支路够用吗？
PNGV 模型已经相当实用，但它只有一个时间常数 （由 Rp⋅CpR_p \cdot C_pRp⋅Cp 决定）。
然而，真实锂电池的极化过程有两个时间尺度：
- 短时极化（毫秒~秒级）：与电荷双层效应有关，响应快。
- 长时极化（秒~分钟级）：与锂离子在电极材料中的扩散有关，响应慢。
用一个 RC 支路只能捕捉其中一种，另一种就被"忽略"了，导致模型在动态工况下误差偏大。
五、改进型 PNGV 模型：双 RC 网络
改进型 PNGV 模型的思路很直接：再加一个 RC 支路，分别捕捉两种时间尺度的极化。
R0 Rs RL
┌──────┤├───┬──┤├──┐──┬──┤├──┐
│ │ │ │ │
Uoc Cs │ CL 负载
│ │ │ │ │
└───────────┴───────┴───┴───────┘| 新增参数 | 含义 |
|---|---|
| RsR_sRs, CsC_sCs | 短时极化支路（快动态） |
| RLR_LRL, CLC_LCL | 长时极化支路（慢动态） |
参数从 4 个增加到 6 个，每个同样是 SOC 的多项式函数。代价是计算量略有增加，但换来了更高的电压预测精度，尤其在快速充放电、工况变化频繁的场景下优势明显。

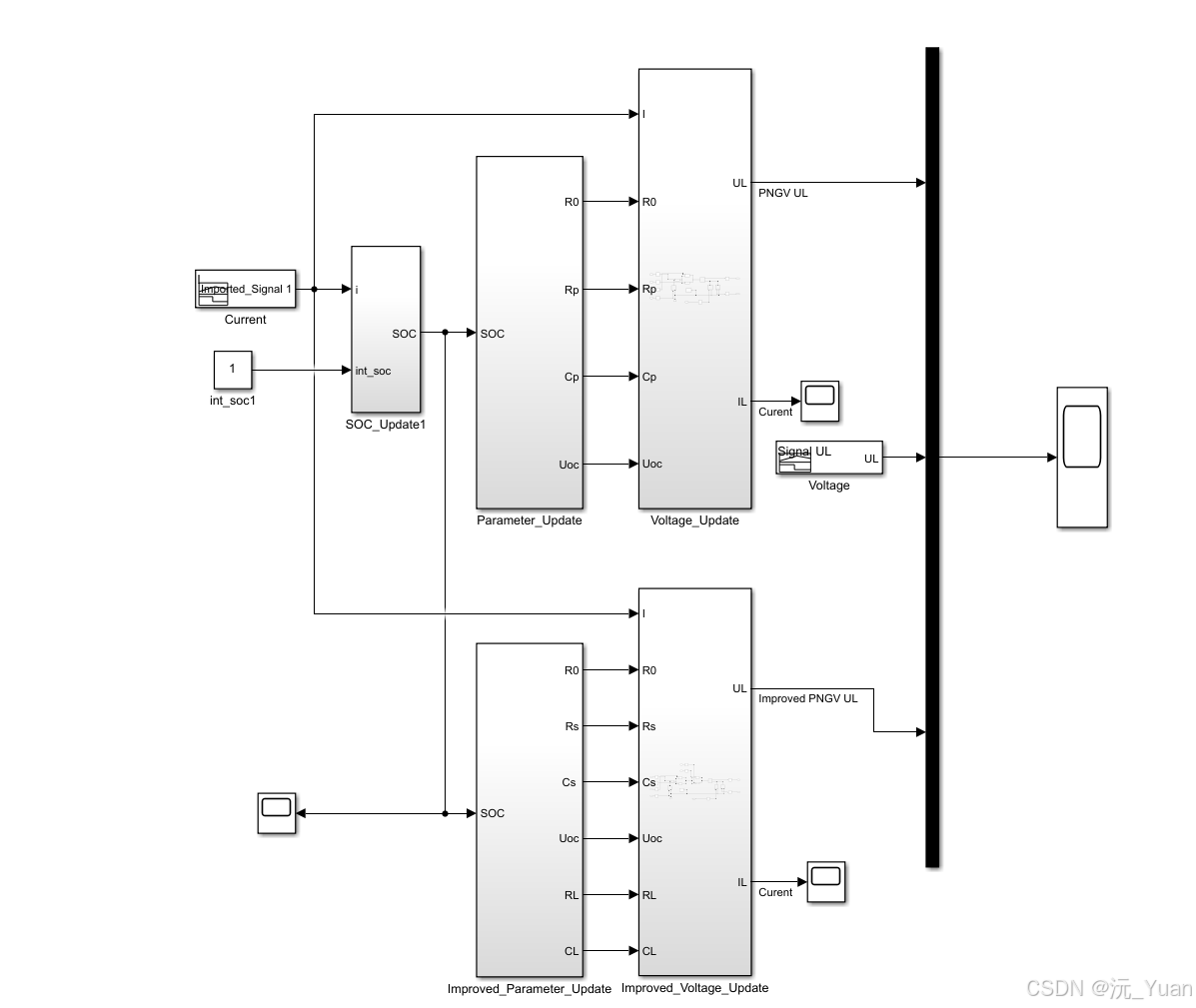

六、Simulink 仿真模型的结构
本文介绍的 Simulink 模型（Improved PNGV）在同一个模型文件中并行运行两套模型，方便对比。其核心结构如下：
输入电流 (Current)
│
├──────────────────────────────┐
▼ ▼
[SOC 更新模块] [SOC 更新模块]
│ │
▼ ▼
[Parameter_Update] [Improved_Parameter_Update]
(计算 R0, Rp, Cp, Uoc) (计算 R0, Rs, Cs, RL, CL, Uoc)
│ │
▼ ▼
[Voltage_Update] [Improved_Voltage_Update]
(Simscape 单RC电路) (Simscape 双RC电路)
│ │
▼ ▼
PNGV 端电压 UL Improved PNGV 端电压 UL两条支路接受相同的输入电流，最终通过示波器（Scope）输出各自预测的端电压，直观展示两种模型的差异。
七、关键概念速查
| 术语 | 解释 |
|---|---|
| SOC | 荷电状态，电池剩余电量的百分比 |
| 开路电压 UocU_{oc}Uoc | 无电流时的电池端电压 |
| 欧姆内阻 R0R_0R0 | 电流流过时即时产生的压降来源 |
| 极化效应 | 电流引起的、随时间变化的额外电压偏差 |
| RC 支路 | 电阻与电容并联，用于模拟极化的动态过程 |
| 时间常数 τ=RC\tau = RCτ=RC | 描述极化建立/消散速度的参数 |
| Simscape | MATLAB/Simulink 的物理建模工具箱 |
| 7 阶多项式拟合 | 用高阶多项式将参数表达为 SOC 的连续函数 |

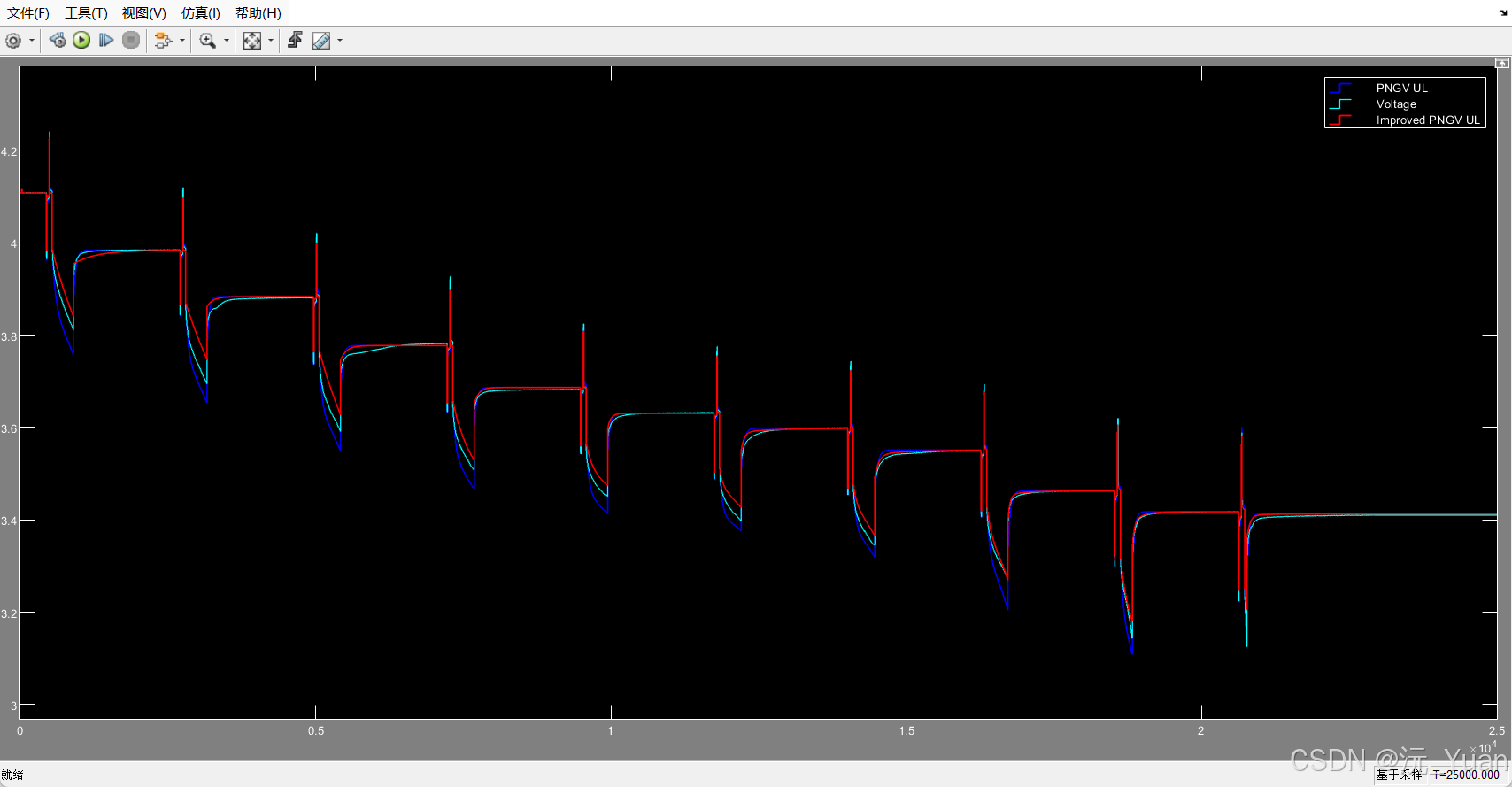

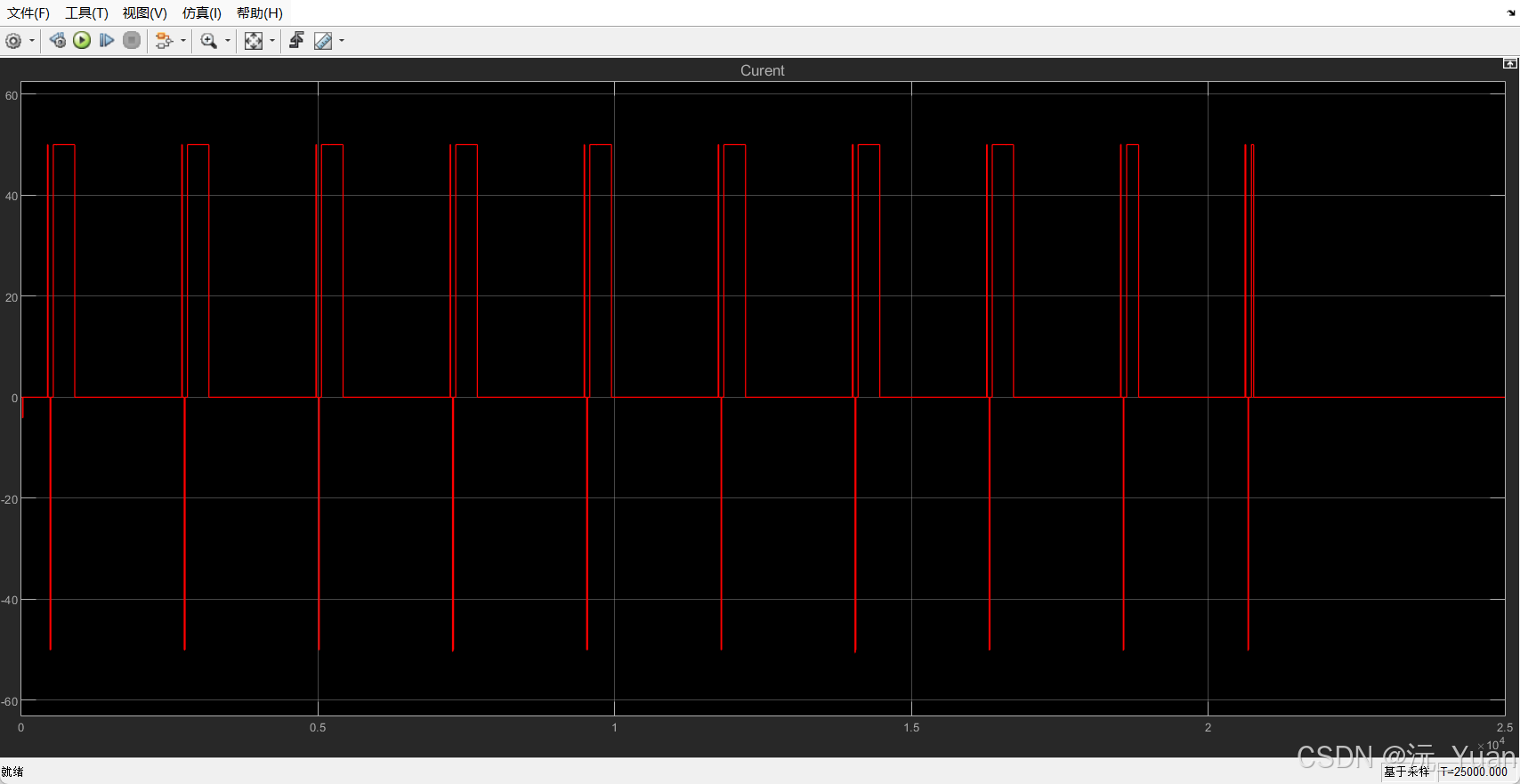

八、运行结果
八、总结
| 对比维度 | PNGV 模型 | 改进型 PNGV 模型 |
|---|---|---|
| RC 支路数 | 1 个 | 2 个 |
| 参数数量 | 4 个（R0, Rp, Cp, Uoc） | 6 个（R0, Rs, Cs, RL, CL, Uoc） |
| 时间常数 | 单一 | 快、慢两个 |
| 精度 | 一般工况足够 | 动态工况更精准 |
| 复杂度 | 低 | 中 |
电池建模是电动汽车 BMS（电池管理系统）的核心技术之一。从简单的 Rint 模型，到 PNGV，再到改进型 PNGV，每一步进化背后都是对真实物理现象更深刻的理解。
如果你对电池建模感兴趣，不妨从这个 Simulink 模型出发，亲手调整参数、观察波形变化------那将是比读文章更直接的理解方式。
