6G ISAC新范式：基于智能漏波天线的Wi‑Fi通感一体化系统设计与实测

摘要

面向 6G 泛在物联网与室内高密度 IoT 场景，通感一体化（ISAC）已成为原生关键技术。现有方案多将感知与通信独立设计，硬件原型集成度低。本文首次将双向馈电智能半宽微带漏波天线（HWM‑LWA）与 5 GHz Wi‑Fi 协议深度融合，利用漏波天线固有的频率色散扫描特性 ，在复杂多径室内环境下实现感知辅助通信增强。所研制原型无需有源相控阵，仅通过被动频扫波束 即可完成精准预测性波束赋形，有效抑制杂波回波影响。实测表明，相比商用全向单极子天线与开关波束天线，系统有效数据速率显著提升，远距离（>5 m）场景下通信质量提升约30% ，同时支持高精度室内定位，为低成本、轻量化、协议兼容的 6G 室内 ISAC 提供可落地工程方案。

引言

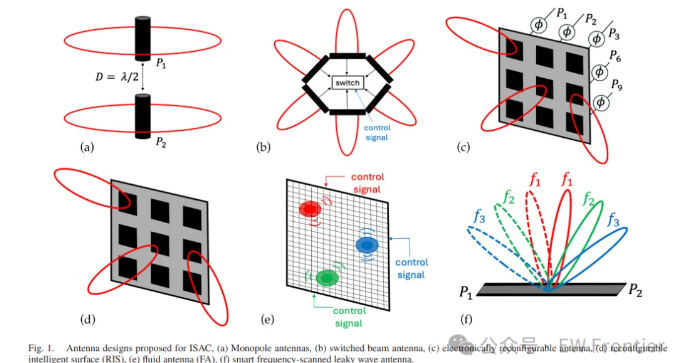

第六代移动通信（6G）正推动蜂窝、Wi‑Fi、物联网走向深度融合，室内 IoT 作为工业 4.0、智慧工厂、智能物流的核心载体，对无线链路的可靠性、速率、定位精度提出严苛要求。室内环境充斥金属设备与结构遮挡，多径效应剧烈，传统全向天线覆盖广但增益低、角度分辨率差；开关波束天线与电控重构天线需多端口、多阵元、移相器，成本高、体积大；可重构智能超表面（RIS）与流体天线（FA）仍以理论为主，实用化部署困难。

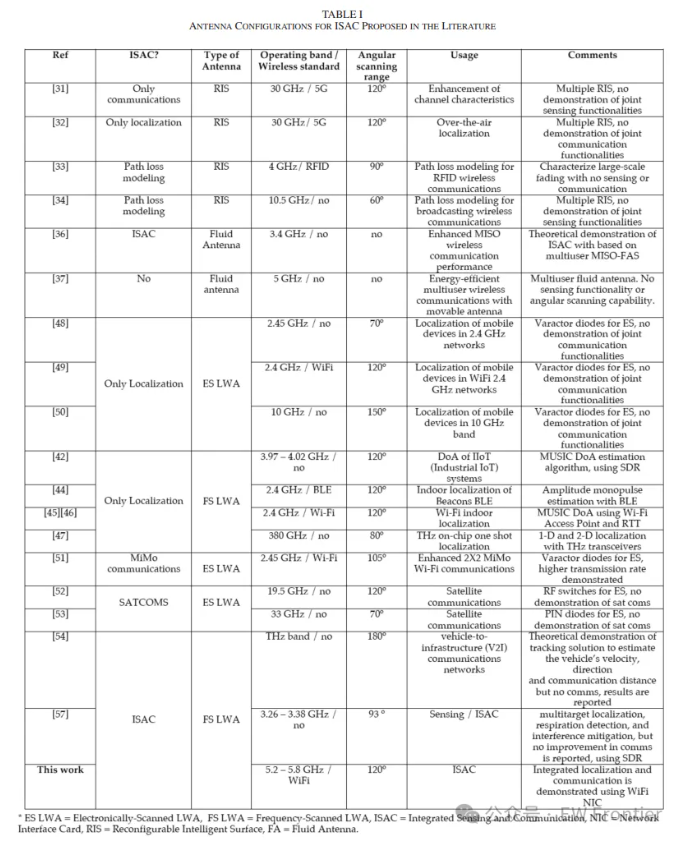

通感一体化（ISAC）试图用同一套硬件、同一组频谱、同一套信号 同时完成通信与感知，是破解室内覆盖、定位、抗多径难题的最优路径之一。漏波天线（LWA）具备天然频扫波束 、低成本、无源、结构紧凑等优势，已在 RFID、BLE、Wi‑Fi 定位中验证潜力，但基于 5 GHz Wi‑Fi、同时实现定位与通信增强、面向真实室内多径的 ISAC 闭环系统仍属空白。

本文首次实现频扫漏波天线 + 商用 Wi‑Fi NIC 的一体化原型，在 5 GHz ISM 频段实现120° 视场 连续波束扫描，用定位结果动态引导最优信道与端口选择，形成 "感知→定位→自适应波束→通信增强 " 的完整闭环，在真实室内 IoT 场景完成全流程验证。

一、系统核心原理：漏波天线频扫与波束赋形机理

本文采用双向馈电半宽微带漏波天线（HWM‑LWA），基于 FR4 介质板（εr=4.7，H=0.762 mm），辐射臂长 L=35 cm，在 5.2--5.8 GHz Wi‑Fi 信道实现高增益窄波束与频扫覆盖。

1. 频率扫描角公式（核心原理 1）

漏波天线的辐射角由泄漏模纵向相位常数 βy (f) 与自由空间波数 k0 共同决定：
sin⁡θR(f)=βy(f)k0\sin \theta_{R}(f)=\frac{\beta_{y}(f)}{k_{0}}sinθR(f)=k0βy(f)

θR(f)：频率 f 对应的主波束辐射角
k0=2πf/c：自由空间波数
βy(f)：传输线泄漏模相位常数，由天线宽度 W、介质 εr 决定

物理意义：改变频率 f，即可被动改变波束指向 ，无需移相器、无需开关矩阵。

2. 半功率波束宽度公式（核心原理 2）

天线方向性与角分辨率由孔径长度 L 与扫描角 θR 共同决定：
Δθ(f)=1(L/λ0)⋅cos⁡θR(f)\Delta \theta(f)=\frac{1}{\left(L / \lambda_{0}\right) \cdot \cos \theta_{R}(f)}Δθ(f)=(L/λ0)⋅cosθR(f)1

Δθ(f)：半功率波束宽度（HPBW）
L：天线辐射孔径长度
λ0：工作频率对应自由空间波长

物理意义：天线越长，波束越窄、增益越高；扫描角偏离端射时，波束会展宽。

3. 频扫特性设计

通过选择εr=4.7 的 FR4 基板，获得合适色散斜率，使 5 GHz Wi‑Fi 信道（#44--#161）覆盖**±60°（120°）** 视场。P1/P2 双向馈电形成对称波束，进一步扩大覆盖并提升角度估计鲁棒性。

二、ISAC 系统架构与实现

1. 硬件架构

AP 端：Radxa 3A 嵌入式主机 + Qualcomm QCNFA765（WCN6856）Wi‑Fi NIC（2×2 MIMO）
天线：双向馈电 HWM‑LWA，P1/P2 分别对应正负角度区域波束
对比基准：全向单极子天线、机械倾斜双面板天线（开关波束 SBA）

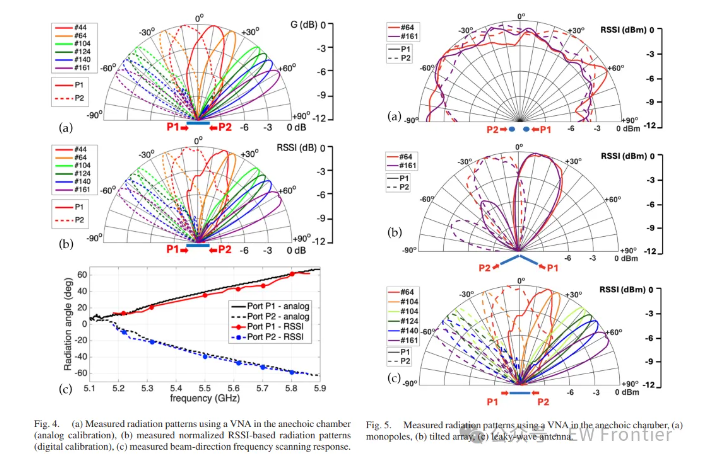

校准：暗室模拟辐射方向图 + 数字 RSSI 方向图双校准

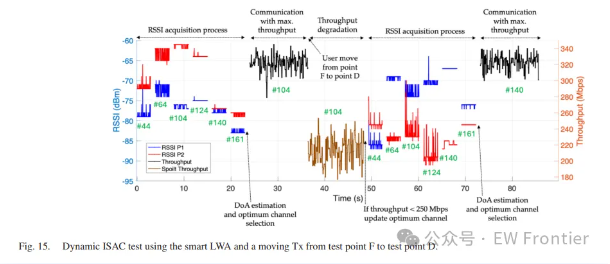

2. 工作流程

信道跳变：AP 在 #44 (5.22 GHz)--#161 (5.805 GHz) 间切换，触发频扫波束

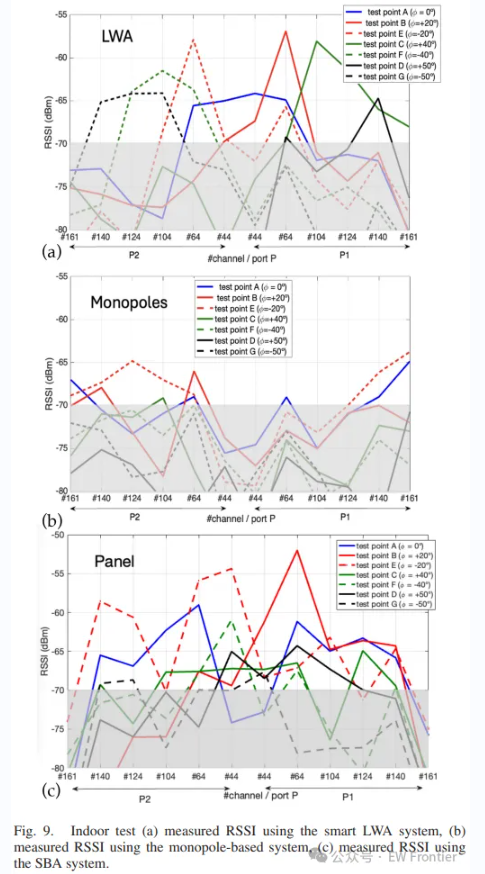

RSSI 采集 ：双端口分别采集各信道 RSSI，形成12 维特征向量（6 信道 ×2 端口）
MUSIC DoA 估计：用校准导向矢量完成到达角估计
自适应信道选择 ：根据目标角度选择最优波束信道

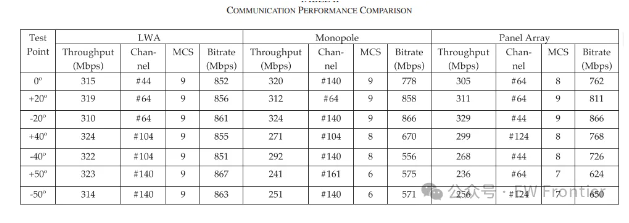

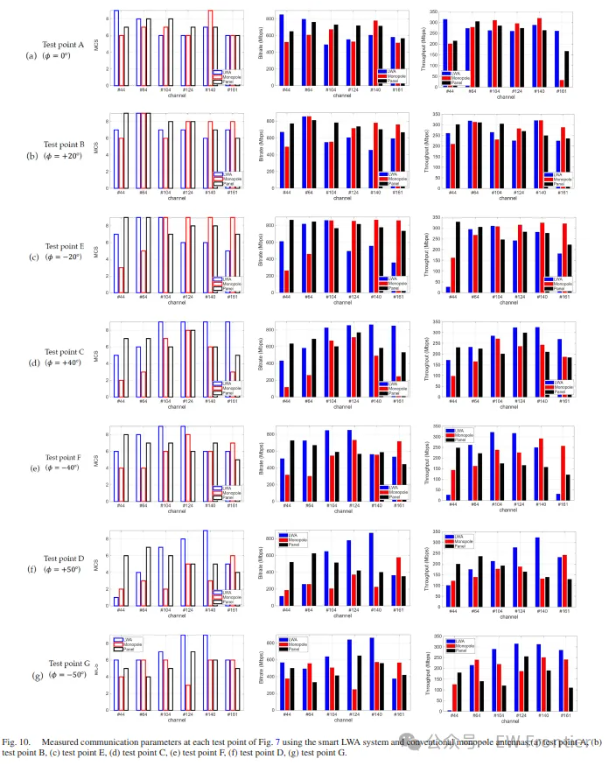

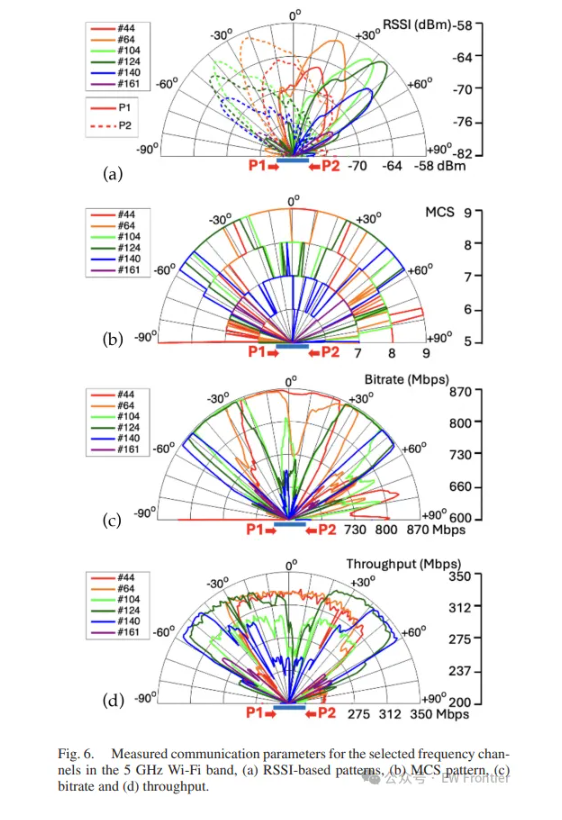

通信增强：以最高 MCS、最高吞吐率建立稳定链路
闭环监控 ：实时监测吞吐率，低于 250 Mbps 重触发感知流程

三、定位算法：基于 RSSI 的改进 MUSIC 原理

利用漏波天线频率‑角度 一一对应特性，构建频域角度指纹 ，用改进 MUSIC 实现高精度 DoA 估计。

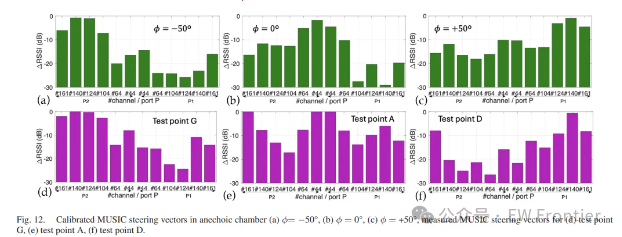

1. 导向矢量构建

SV(ϕ)=[W1+RSSI⁡1(ϕ),W2+RSSI⁡2(ϕ),...,Wn+RSSI⁡n(ϕ)]SV(\phi)=\left[W_{1}+\operatorname{RSSI}{1}(\phi), W{2}+\operatorname{RSSI}{2}(\phi), \dots, W{n}+\operatorname{RSSI}_{n}(\phi)\right]SV(ϕ)=[W1+RSSI1(ϕ),W2+RSSI2(ϕ),...,Wn+RSSIn(ϕ)]

SV(φ)：角度 φ 对应的校准导向矢量
Wn：暗室校准的幅度加权系数（补偿不同信道峰值增益差）
RSSIn(φ)：角度 φ 下第 n 个（信道 / 端口）的接收信号强度

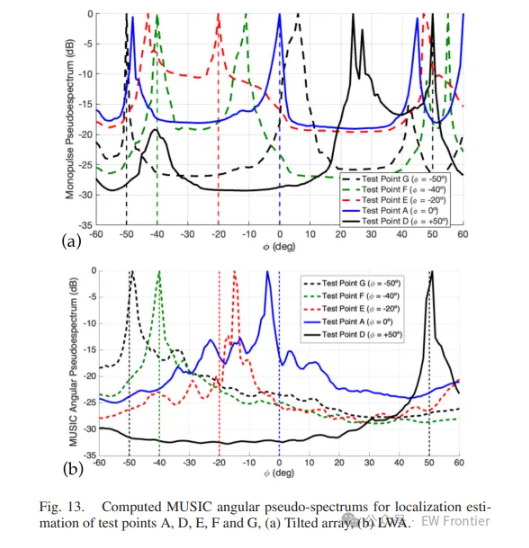

2. MUSIC 空间谱公式（核心原理 3）

APS⁡(ϕ)=max⁡(1SV(ϕ)HENENHSV(ϕ))\operatorname{APS}(\phi)=\max \left( \frac{1}{SV(\phi)^{H} E_{N} E_{N}^{H} SV(\phi)} \right)APS(ϕ)=max(SV(ϕ)HENENHSV(ϕ)1)
