AI芯片NPU子系统架构解析：从计算核心到数据流转

先了解缩写

1. DSP : Data Signals Process（处理部分NPU不擅长的算子，承担额外算力支持），浮点计算
2. NPU：Neural/ˈnjʊərəl/ Processing Unit（神经网络处理单元）
3. DLA：Deep Learning Accelerator（深度学习加速器）
4. L2：Level 2 Share memory （4个NPU共享存储）
5. NPC：NPU Clusters
6. DLA = NPC+DSP
7. RSU：Real time Scheduling Unit 调度单元
8. CDTU ： NPC Data Transfer Unit（理解成一个比较高档的DMA，处理L2与L3（DDR）之间数据的搬移。包含多个virtual channel，可以同时处理多个context）
9. DMA： Direct Memory Access 直接内存访问（让外设直接和内存交互）

---

再认识缩写

NPU：神经网络处理器

• 定义：它是专门为 AI 深度学习算法（如卷积神经网络）设计的硬件加速器。
• 作用：在自动驾驶中，摄像头拍到的画面需要经过 NPU 才能识别出"这是行人"、"那是红绿灯"。NPU擅长处理大规模的矩阵乘法运算。

DSP：数据信号处理单元

• 定义：DSP设计目标是补充和增强系统的整体算力，特别是处理 NPU不擅长或不适合处理的特定类型运算，如：某些滤波算法、几何变换等
• 作用：承担额外算力支持，避免所有计算都堆积在 CPU 或 NPU 上，从而提升整个系统的处理能力和效率。

DLA：深度学习加速器

• 定义：这是一个更宏观的概念。通常，整个 NPU 子系统就被称为 DLA。
• 关系：你可以把 DLA 理解为"工厂的名字"，而 NPU 和 DSP 是工厂里的"机器"。
• 图中暗示：下图左侧有 dla2central_cfg 的信号线，说明这个模块在整个芯片顶层被识别为 DLA。换句话说，整个NPC0+NPC1整个大块，对外统称为DLA

---

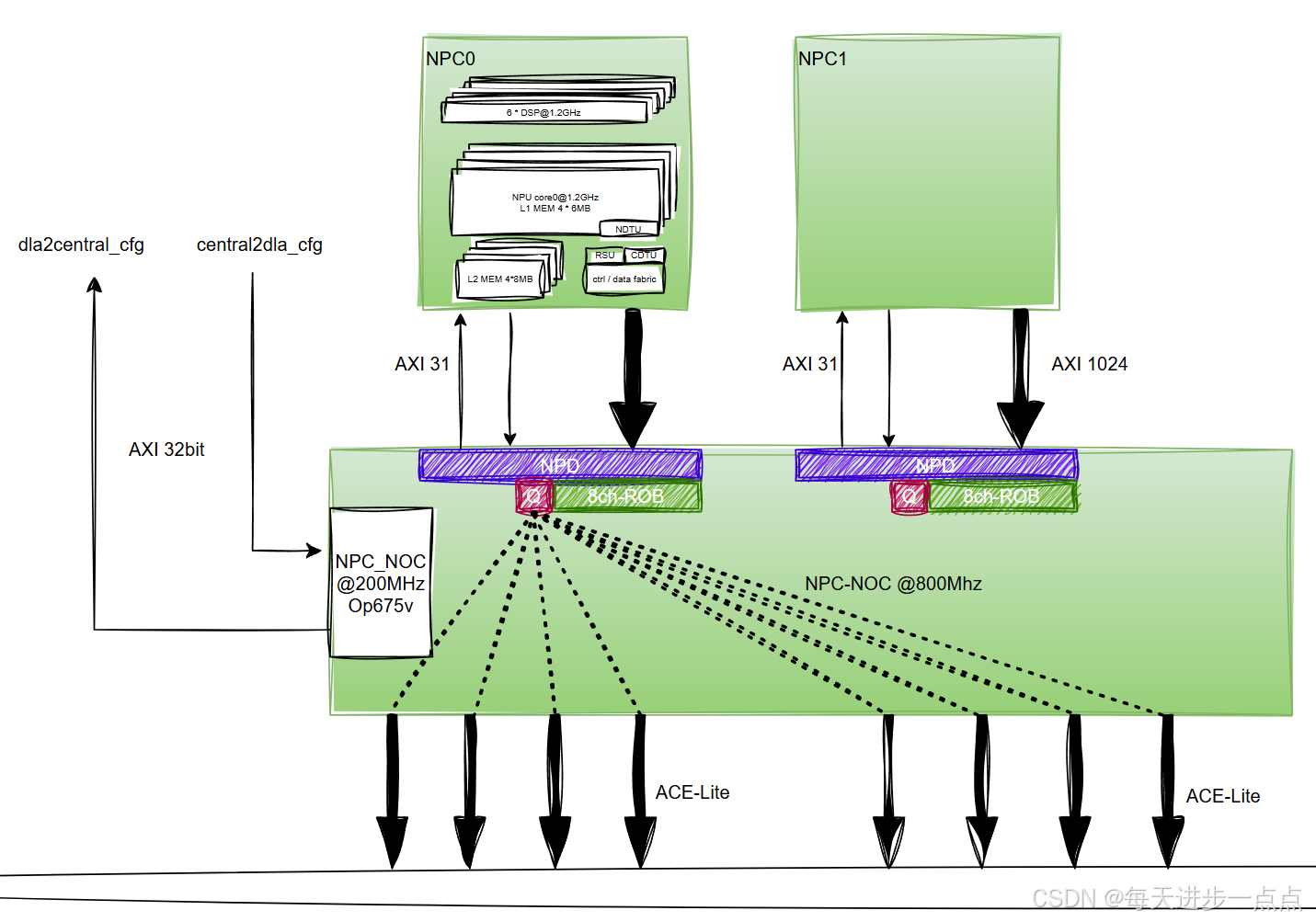

架构图梳理：数据如何流动

这张图其实展示了两个完全一样的"计算集群"（NPC0和NPC1），这是为了提供双核冗余或更高的算力。

以NPC0为例，来梳理架构

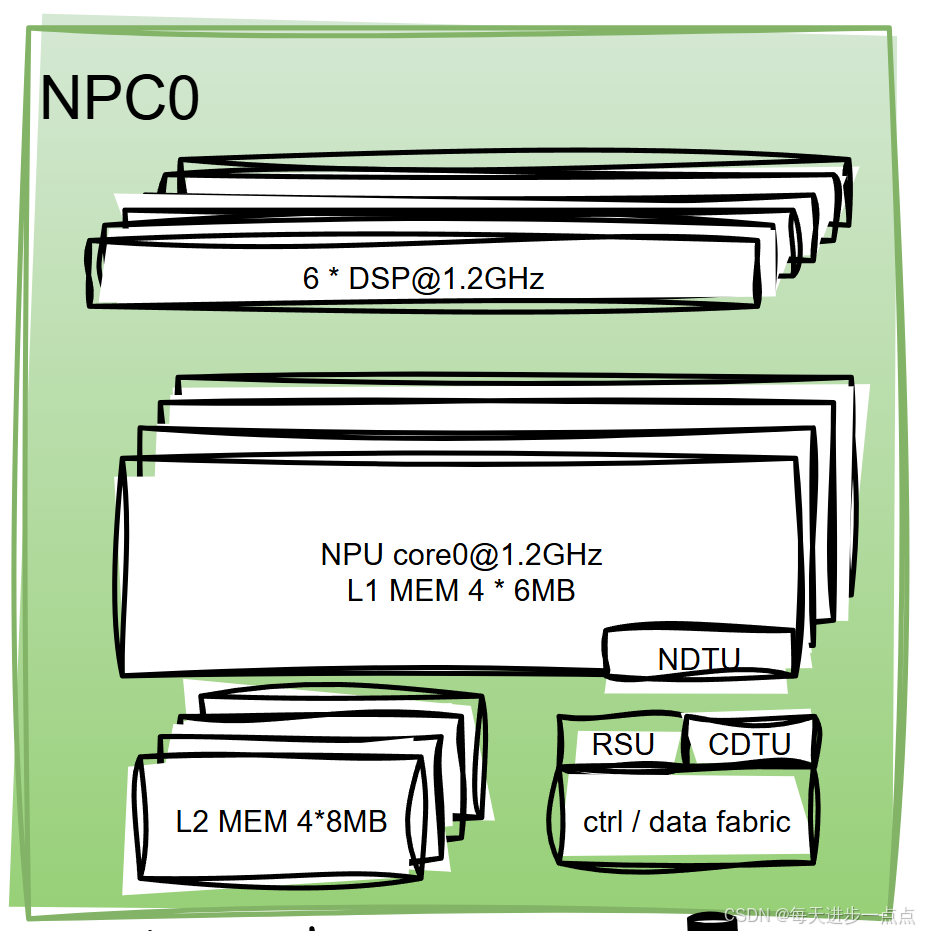

计算核心 NPC0：

1. 这是一个独立的计算单元，内部包含了：
   1. 6个DSP：承担额外算力支持，处理部分NPU不擅长的算子
   2. NPU Core：负责核心AI计算，频率1.2GHz
2. 超级超级大的缓存
   1. L1 MEM：4个6MB（共24MB），离核心很近，速度无敌快
   2. L2 MEM：4个8MB（共32MB），作为二级缓存
   3. 注意：这个缓存非常大！说明它为了减少去主内存拿数据的时间，自己在本地囤积了大量数据
3. 数据搬运与排队（中间层NPD&NPC_NOC）
   1. NPD：？
   2. NPC_NOC@800MHz：片上网络
4. 底部ACE-lite接口
   1. 这是标准的ARM接口协议，理解为：出口大门
   2. 数据流向：
      1. 向下：通过ACE-Lite接口，数据进入Memory noc ？
      2. 向左：通过 AXI 32bit 接口，接收来自 Central 的配置信号

总结

你可以把这个架构图想象成一个"AI 计算车间"：

1. 原材料进来：摄像头或激光雷达的数据通过底部的"大门"（ACE-lite）进入。
2. 粗加工：数据送到 DSP 进行处理
3. 精加工：数据送入 NPU 进行深度学习推理（比如识别物体）
4. 临时仓库：加工过程中，大量数据暂存在 L1/L2 缓存 中，不用跑去远处的内存，所以速度极快。
5. 成品运出：计算结果通过内部的 NOC 网络，再经由"大门"送回给 APU 去做决策。

为什么有两个（NFC0 NFC1）
这通常是为了算力叠加（两个一起算，速度更快）或者功能安全冗余（一个坏了，另一个还能顶上，保证车不会失控）。
