T-Box远程OTA协同机制与软件架构解析
摘要：T-Box作为车载网络核心网关，在OTA业务中兼具执行端与代理端双重功能。其核心机制包括：1）策略寻址与安全校验，通过VIN匹配差分镜像并验证云端签名；2）断点续传与静默分发，采用QoS策略实现无感下载；3）双Bank冗余设计，支持安全刷写与ECU路由分发。架构层面集成固件更新管理器、安全子系统（HSM）和诊断协议栈，需解决回滚触发、5G切片兼容性及低功耗控制（静默电流<2mA）等关键挑战。系统通过ISO14229-1/UDS协议实现整车ECU的可靠升级，同时满足ISO13400和3GPP R16标准要求。

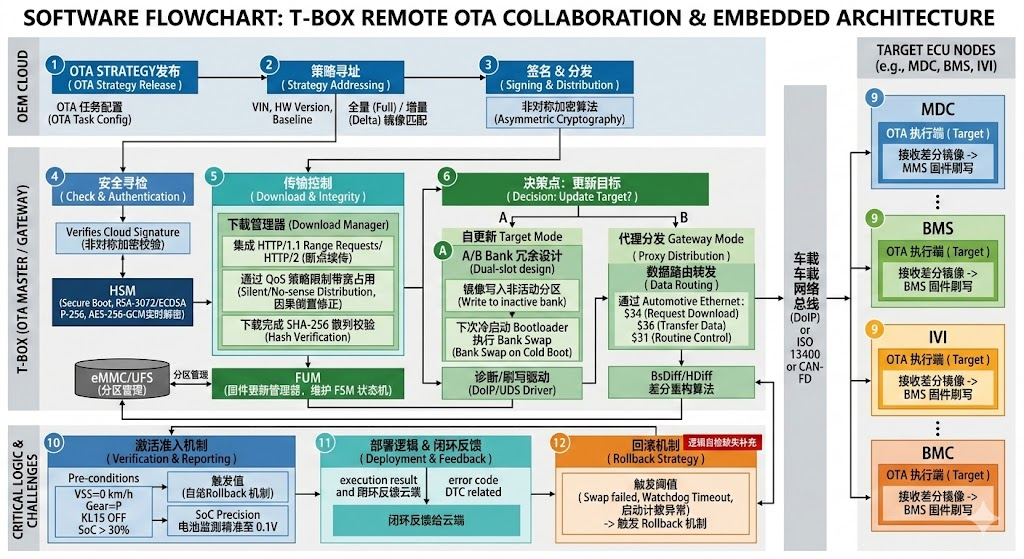

T-Box 远程 OTA 协同机制与嵌入式软件架构
T-Box（Telematics BOX）作为车载网络（Vehicle Network）的核心网关，在 OTA 业务中承载**执行端（Target）与代理端（Master/Gateway）**双重功能。其核心逻辑在于维持自身固件（Firmware）演进的同时，通过车载总线协议栈实现对整车 ECU（如 MDC、BMS、IVI 等）的差分分发与固件刷写。
一、 OTA 业务逻辑流程 (Operational Workflow)
-
策略寻址与安全寻检 (Check & Authentication)
-
触发机制： 支持云端异步推送（Push）与终端周期性轮询（Pull）。
-
上下文匹配： 云端基于 T-Box 上报的 VIN (Vehicle Identification Number)、硬件版本号（HW Version）及当前软件基线（Baseline），匹配对应的全量（Full）或增量（Delta）镜像。
-
合法性校验： 采用非对称加密算法验证云端签名，确保升级指令的不可抵赖性。
-
-
传输控制与完整性度量 (Download & Integrity)
-
断点续传： 针对动态网络环境，集成 HTTP/1.1 Range Requests 或 HTTP/2 协议实现断点续传。
-
静默分发： 进程驻留后台，通过 QoS (Quality of Service) 策略限制带宽占用，实现无感下载。
-
完整性验证： 下载完成后，通过 SHA-256 散列算法进行哈希比对，校验镜像一致性。
-
-
部署执行与路由转发 (Installation & Routing)
-
自更新（Target Mode）： 采用 A/B Bank（Dual-slot） 冗余设计。新镜像写入非活动分区，由 Bootloader 在下次冷启动时执行分区块切换（Bank Swap）。
-
代理分发（Gateway Mode）： T-Box 作为主设备，通过 Automotive Ethernet (DoIP) 或 CAN-FD 将数据包路由至目标 ECU。
-
-
激活准入与同步 (Verify & Reporting)
-
安全前置条件 (Pre-conditions)： 逻辑判定必须满足安全闭环（如 VSS=0 km/h 、Gear=P 、KL15 信号关闭 、SoC > 30%）。
-
闭环反馈： 执行结果（Success/Failure）及错误码（DTC 相关或协议层报错）同步至 OEM 云端。
-
二、 软件架构核心组件 (Software Components)
| 组件名称 | 技术实现要点 |
|---|---|
| 固件更新管理器 (FUM) | 维护有限状态机 (FSM) ，驱动从 IDLE 到 POST-INSTALL 的原子性状态迁移。 |
| 下载管理器 (DM) | 适配 TLS 1.2/1.3 加密链路；利用 eMMC/UFS 进行分区管理；集成 BsDiff/HDiff 差分重构算法。 |
| 安全子系统 (HSM) | 基于硬件安全模块实现 Secure Boot ；支持 RSA-3072/ECDSA P-256 验签及 AES-256-GCM 实时解密。 |
| 诊断/刷写驱动 (DoIP/UDS) | 封装 ISO 14229-1 (UDS) 协议栈，重点实现 34 (Request Download)** 、**36 (Transfer Data) 及 $31 (Routine Control) 服务。 |
三、 关键挑战
-
升级执行阶段回滚触发阈值 说明。若分区块切换失败，需明确 Rollback 机制的触发条件（如 Watchdog 超时或启动计数异常）。
-
数据映射建议：
-
协议标准： 远程诊断与下载建议引用 ISO 13400 (DoIP) 协议；无线链路应遵循 3GPP R16 以上的 5G 切片标准以保证高可用性。
-
物理量度量： 电池监测应精准至 0.1V (Precision) ；静默电流（Quiescent Current）需控制在 < 2mA 以防亏电。
-
