摘要：本文介绍一个开源的单目多视角测距项目，基于 DJI RTK 无人机图像，通过多视角三角测量恢复地面目标的 ECEF 三维坐标，进而计算目标间实际距离。实测 DJI Mavic 3E，25 样本，MAE 0.084m，平均相对误差 2.12%。项目包含核心算法库、Flask Web 演示应用、标定工具及完整文档，MIT 开源。
目录

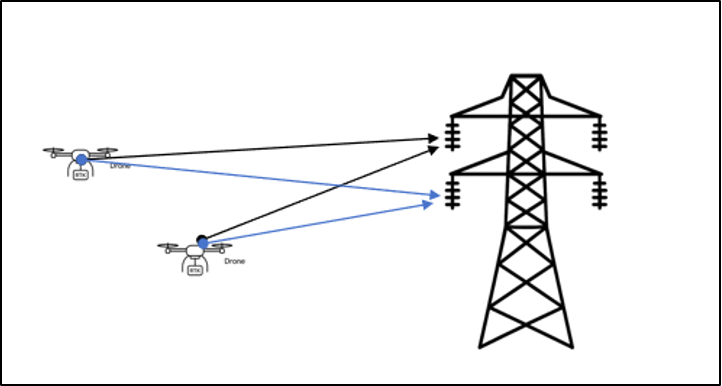

2.1 整体流程
像素坐标 (u, v)
↓ 相机内参 + 去畸变
↓ 归一化相机坐标系射线
↓ RTK 姿态变换（camera → NED → ECEF）
↓ 射线方向 d_i + 光心位置 O_i（ECEF）
↓ 多视角最小二乘三角测量
→ 3D ECEF 坐标 X
→ 两点欧氏距离 ‖X_a - X_b‖ = 目标间距2.2 坐标变换
射线方向变换到 ECEF：
d i = R e c e f ← n e d ( l a t , l o n ) ⋅ R n e d ← b o d y ( y a w , p i t c h , r o l l ) ⋅ R c a m ← b o d y ⋅ d c a m \mathbf{d}i = R{ecef\leftarrow ned}(lat,lon) \cdot R_{ned\leftarrow body}(yaw,pitch,roll) \cdot R_{cam\leftarrow body} \cdot \mathbf{d}_{cam} di=Recef←ned(lat,lon)⋅Rned←body(yaw,pitch,roll)⋅Rcam←body⋅dcam
相机光心 ECEF 坐标：
O i = ECEF ( l a t i , l o n i , a l t i ) + [ d X , d Y , d Z ] T \mathbf{O}_i = \text{ECEF}(lat_i,\ lon_i,\ alt_i) + [dX,\ dY,\ dZ]^T Oi=ECEF(lati, loni, alti)+[dX, dY, dZ]T
其中 [ d X , d Y , d Z ] [dX, dY, dZ] [dX,dY,dZ] 为外参偏置，用于补偿云台安装误差。
2.3 最小二乘三角测量
每条观测构造一行方程：
( I − d i d i T ) X = ( I − d i d i T ) O i (I - \mathbf{d}_i\mathbf{d}_i^T)\mathbf{X} = (I - \mathbf{d}_i\mathbf{d}_i^T)\mathbf{O}_i (I−didiT)X=(I−didiT)Oi
将 N N N 条观测堆叠为：
A X = b A\mathbf{X} = b AX=b
使用 numpy.linalg.lstsq 求解三维点 X \mathbf{X} X。
2.4 测距
D = ∥ X a − X b ∥ 2 D = \|\mathbf{X}_a - \mathbf{X}_b\|_2 D=∥Xa−Xb∥2
三、实测精度
测试平台 ：DJI Mavic 3E 可见光广角
样本数 ：25

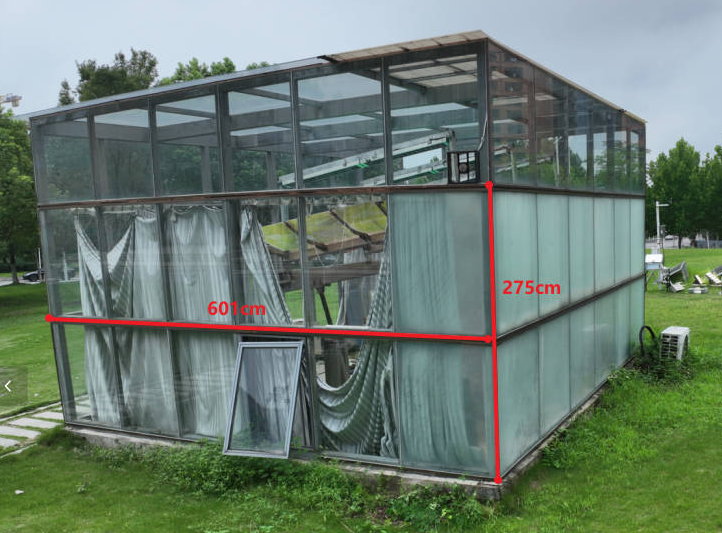

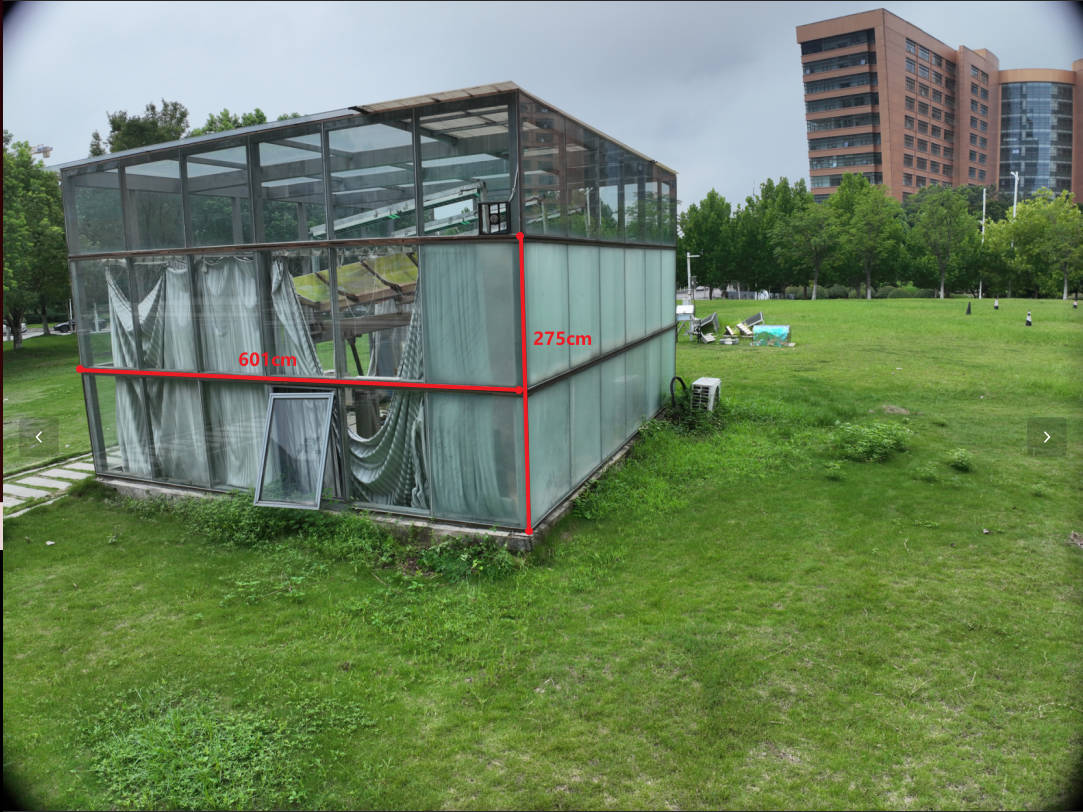

真值范围 ：2.00m ~ 6.01m
基线范围：0.053m ~ 9.904m
汇总结果
| 机型 | N | MAE(m) | RMSE(m) | 平均 RE(%) | Bias(m) |
|---|---|---|---|---|---|
| DJI Mavic 3E | 25 | 0.084 | 0.126 | 2.120 | +0.052 |
补充：最小 AE = 0.0002m，最大 AE = 0.363m；最小 RE = 0.006%，最大 RE = 6.05%。
分目标结果
| 观测点 ID | N | MAE(m) | RMSE(m) | 平均 RE(%) | Bias(m) |
|---|---|---|---|---|---|
| 0 | 13 | 0.024 | 0.032 | 0.879 | -0.012 |
| 1 | 3 | 0.158 | 0.176 | 2.628 | +0.068 |
| 2 | 4 | 0.240 | 0.257 | 4.006 | +0.240 |
| 3 | 5 | 0.071 | 0.075 | 3.533 | +0.060 |
四、项目结构
MMVDMS/
├── src/
│ └── mvtriangulation/ # 核心算法库
│ ├── __init__.py # 公开 API 入口
│ ├── triangulator.py # CameraTriangulator
│ ├── transforms.py # 坐标变换
│ ├── pipeline.py # triangulate_dataframe
│ ├── models.py # 数据模型
│ ├── exceptions.py
│ ├── parsers/
│ │ └── dji_xmp.py # DJI EXIF/XMP 元数据解析
│ └── calibration/
│ ├── intrinsics_zhang.py # 张正友内参标定
│ └── extrinsics.py # 外参鲁棒拟合
├── apps/
│ └── flask_demo/ # Web 演示应用
├── examples/
│ ├── minimal_usage.py # 最小化完整示例
│ ├── fit_intrinsics_zhang.py # 内参标定示例
│ └── fit_extrinsics_robust.py # 外参拟合示例
├── docs/
│ ├── zh/ # 中文文档
│ └── en/ # 英文文档
├── requirements.txt
└── LICENSE五、快速开始
环境要求：Python >= 3.8
bash
git clone https://github.com/BRAIN-INSPIRED-TECHNOLOGY/MMVDMS.git
cd MMVDMS
pip install -r requirements.txt5.1 运行最小化 Demo
bash
# 使用内置 demo_csv 数据，默认 Mavic 3E 内参
python examples/minimal_usage.py \
--points-csv examples/demo_csv/keypoints_observation2.csv \
--image-dir examples/demo_images \
--camera-model m3e
# 指定机型和关键点对
python examples/minimal_usage.py \
--points-csv examples/demo_csv/keypoints_observation2.csv \
--image-dir examples/demo_images \
--camera-model m3t --pair 1-2
# 其他机型，传入自定义内参 JSON
python examples/minimal_usage.py \
--points-csv examples/demo_csv/keypoints_observation2.csv \
--image-dir examples/demo_images \
--camera-model others \
--intrinsics-json path/to/camera_intrinsics.json5.2 启动 Web 演示应用
bash
# 默认 Mavic 3E
python -m apps.flask_demo
# 指定机型
python -m apps.flask_demo --camera-model M3T浏览器访问 http://localhost:5000，流程：导入图像 → 标注关键点 → 三角测量 → 查看距离 → 导出。
六、核心 API
三角测量
python
from mvtriangulation import (
CameraTriangulator,
triangulate_dataframe,
build_camera_arrays,
)
# 方式一：直接调用 pipeline
# 先构建相机参数（内参 + 外参偏置）
camera_matrix, dist_coeffs, extr_cfg = build_camera_arrays(intrinsics, extrinsics)
# df_xy 包含像素坐标 + 从原图 XMP 提取的位姿字段（lat/lon/alt/gimbal_pitch/yaw/roll）
result_df = triangulate_dataframe(df_xy, camera_matrix, dist_coeffs, extr_cfg)
# 方式二：使用 CameraTriangulator 直接三角测量
triangulator = CameraTriangulator()
point_3d = triangulator.triangulate(origins, directions)元数据解析
python
from mvtriangulation import extract_dji_metadata_from_jpeg_bytes
with open("image.JPG", "rb") as f:
metadata = extract_dji_metadata_from_jpeg_bytes(f.read())
# 返回：纬度、经度、椭球高、偏航、俯仰、横滚七、标定工具
7.1 张正友内参标定
bash
python examples/fit_intrinsics_zhang.py \
--images "data/calib/*.jpg" \
--board-cols 9 \
--board-rows 6 \
--square-size 0.025 \
--out "data/camera_intrinsics.json"输出格式：
json
{
"camera_matrix": [[fx, 0, cx], [0, fy, cy], [0, 0, 1]],
"distortion_coefficients": [[k1, k2, p1, p2, k3]]
}7.2 外参偏置拟合
用于补偿云台安装角误差：
bash
python examples/fit_extrinsics_robust.py \
--intrinsics "data/camera_intrinsics.json" \
--fit-csv "data/obs_fit.csv" \
--test-csv "data/obs_test.csv" \
--out "data/camera_extrinsic_params.json" \
--with-xyz-offset7.3 内置默认内参（DJI Mavic 3E / 3T）
无标定文件时可直接使用内置参数快速启动：
| 机型 | 分辨率 | fx | fy | cx | cy |
|---|---|---|---|---|---|
| DJI Mavic 3E | 5280×3956 | 3660.0 | 3660.0 | 2640.0 | 1978.0 |
| DJI Mavic 3T | 8000×6000 | 5500.0 | 5500.0 | 4000.0 | 3000.0 |
注：默认内参为估算值，高精度场景请执行棋盘格标定。
八、约束说明
| 约束 | 说明 |
|---|---|
| 必须 RTK | 算法依赖厘米级位置与姿态，普通 GPS 精度不足 |
| 仅支持 DJI 元数据 | 其他厂商需自行实现解析接口 |
| 最少 2 帧观测 | 每个关键点至少需要 2 条有效射线 |
| 基线几何敏感 | 射线近平行时深度方向不稳定，精度下降 |
| 演示应用内存存储 | 重启后数据清空，非生产级 |
九、项目地址
- GitHub ：
https://github.com/BRAIN-INSPIRED-TECHNOLOGY/MMVDMS.git - License：MIT
- 文档 ：中英文均有（
docs/zh/和docs/en/） - Python 版本：>= 3.8
欢迎提交 Issue 或 PR。Bug 报告请附上复现步骤、Python 版本和报错日志；功能建议请先开 Issue 讨论。
