在小功率隔离电源领域，工程师们始终在寻找"够用就好"的平衡点------既要有可靠的隔离性能，又要控制成本和体积。芯茂微电子推出的LP3717BSL方案，用一颗SOP-8芯片实现了12V/1A输出，将外围元件精简到极致。本文基于实测数据，拆解这款方案的硬件设计与性能表现。
方案概览
| 参数 | 规格 |
|---|---|
| 主控芯片 | LP3717BSL (SOP-8) |
| 输入电压 | 175VAC~264VAC |
| 输出规格 | 12V/1A (12W) |
| 拓扑结构 | 原边反馈反激式 |
| 特色 | 自供电、无需启动电阻、极简外围 |
硬件设计解析

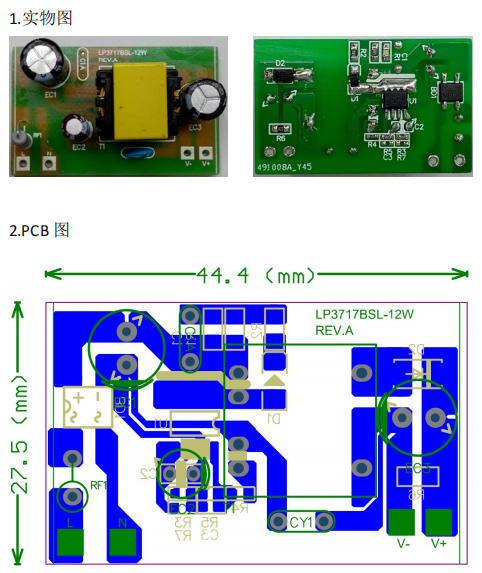

PCB布局
板子尺寸仅 44.4mm × 27.5mm，单面板设计。从PCB图可见，功率走线（绿色圈出区域）做了加宽处理：
左侧为高压输入区（保险丝RF1、整流桥BD1）
中间是变压器和主控芯片U1
右侧为低压输出区（肖特基D2、输出电容EC3

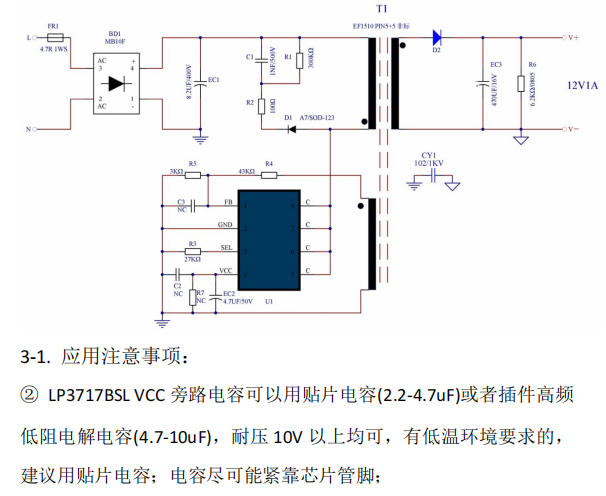

电路原理
典型反激结构，但省掉了光耦和431------LP3717BSL通过原边反馈(FB引脚)直接采样输出电压。关键设计点：
R1/R2：母线电压分压，用于线电压补偿
R3/R4/R5：输出电压反馈网络，决定12V输出精度
C1/R2：RC吸收回路，抑制MOS关断尖峰
CY1：Y电容，降低共模噪声
VCC供电由芯片内部高压电路直接提供，外围仅需一颗4.7μF/50V电容（EC2），低温场景建议换用贴片陶瓷电容。
BOM清单（精简版）
| 关键器件 | 型号/规格 | 备注 |
|---|---|---|
| 主控IC | LP3717BSL | SOP-8，自供电 |
| 变压器 | EE1510 5+5 | 感量1.15mH±5% |
| 整流桥 | MB10F | 1A/1000V |
| 肖特基 | SS36 | 3A/60V，TO-252 |
| 输入电容 | 8.2μF/400V | 8×12mm电解 |
| 输出电容 | 470μF/16V | 8×12mm电解 |
总元件数仅19颗，其中贴片11颗、插件6颗，变压器1颗，PCB 1张。

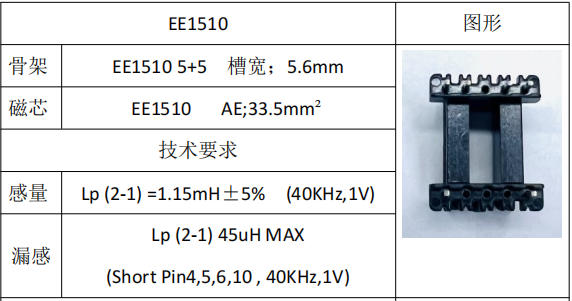

变压器设计要点
采用EE1510磁芯（Ae=33.5mm²），骨架5+5引脚：
| 绕组 | 起止脚位 | 线径 | 圈数 | 绕法 |
|---|---|---|---|---|
| N1（原边） | 2-1 | 0.18mm×1 | 75Ts | 居中密绕 |
| N2（副边） | 6-10 | 0.5mm | 8Ts | 密绕1层 |
关键工艺：
真空油浸处理，提升绝缘和散热
空脚位需拔除，避免爬电距离不足
绕线需平整，磁芯气隙需管控
实测原边峰值电流约664mA，磁芯最大磁密计算为0.298T，留有充足裕量。
性能实测数据
效率表现
| 负载 | 175VAC | 230VAC | 264VAC |
|---|---|---|---|
| 满载(1A) | 84.49% | 85.03% | 84.84% |
| 半载(0.5A) | 84.28% | 84.41% | 84.22% |
| 平均效率 | 84.22% | 84.42% | 84.21% |
输出精度
板端电压：12.27V~12.31V（满载），空载约12.07V
线端电压（1.5米线）：11.84V~11.94V，负载调整率良好
纹波：满载约210mV，半载约200mV
保护特性
| 测试项 | 结果 |
|---|---|
| 待机功耗 | 44~55mW（满足<75mW要求） |
| 短路保护 | 功耗<1W，可长期短路 |
| OCP过流点 | 1.35A~1.41A |
| 雷击浪涌 | 差模1.5KV通过 |
温升测试（40℃环温，带壳）
| 位置 | 230VAC满载 |
|---|---|
| LP3717BSL | 115℃ |
| SS36肖特基 | 117℃ |
| 变压器磁芯 | 98.9℃ |
| 变压器线包 | 102.4℃ |
关键器件耐压实测：
MOS管Vce-max：566V（264VAC输入）
肖特基Vds-max：52.4V
应用建议
适用场景：小家电辅助电源、路由器适配器、智能家居供电、LED驱动等对成本和体积敏感的12W以下隔离应用。
设计注意：
VCC电容尽量靠近芯片，降低噪声耦合
低温环境（-20℃以下）建议VCC改用贴片陶瓷电容
变压器真空浸渍不可省略，影响长期可靠性
输出二极管SS36建议保留一定散热铜箔
小结
LP3717BSL方案用19颗元件实现了12W隔离输出，自供电架构省掉了启动电阻和供电绕组，在成本和体积上优势明显。实测效率85%、纹波<250mV、保护功能完备，是一款适合批量生产的"刚刚好"方案------不追求极致性能，但在性价比和可靠性之间找到了务实的平衡点。
