3D 地球卫星轨道可视化平台开发 Day1（3D 场景、卫星渲染与筛选交互实现）

大家好，今天是我启动3D地球卫星轨道可视化项目的第一天。作为一名前端开发者，一直对空间可视化、3D交互类项目充满兴趣，这次终于下定决心动手实现一个兼具实用性和观赏性的卫星轨道可视化系统。经过一天的梳理和开发，已经完成了项目的核心框架搭建，今天就来详细分享一下项目的设计思路、核心结构、技术选型以及第一天的开发成果，也希望能和各位开发者交流探讨，后续持续优化完善。

先简单介绍一下项目的核心定位：这是一个基于Three.js的3D交互式卫星轨道可视化系统，核心功能是模拟地球、卫星及其运行轨道，支持按国家/地区、卫星类型进行筛选，实现卫星悬停显示轨道、点击查看详情的交互效果，最终呈现一个直观、流畅的空间可视化体验。适合用于天文科普、卫星相关课程演示、航天类项目展示等场景，兼具学习价值和实用价值。

一、项目核心需求与设计设想

在项目启动初期，我明确了核心需求和交互逻辑，这也是第一天开发的核心方向，具体设想如下：

1. 3D场景基础：搭建一个包含地球、星空背景的3D场景，地球具备自转效果，星空背景营造真实的宇宙环境，提升视觉体验。

2. 筛选控制面板：设计一个右侧筛选面板，支持按"国家/地区"（中国、美国、其他）和"卫星类型"（导航、通信、气象、遥感）进行筛选，默认显示全部卫星，筛选后仅显示符合条件的卫星，减少视觉冗余。

3. 卫星与轨道交互：默认状态下，仅显示卫星模型，不显示轨道；当鼠标悬停在卫星上时，显示该卫星所在的运行轨道，同时隐藏同轨道上的其他卫星，突出当前悬停卫星；点击卫星时，弹出详情弹窗，展示卫星的具体信息（名称、国家、轨道参数、功能描述等）。

4. 视觉与交互优化：卫星模型区分国家和类型（通过颜色区分），轨道具备半透明效果，弹窗设计简洁明了，支持鼠标拖拽旋转视角、滚轮缩放、右键平移，提升操作流畅度。

基于以上设想，第一天的核心工作就是搭建项目基础框架，实现3D场景初始化、筛选面板布局、卫星与轨道的基础渲染，以及核心交互逻辑的初步实现，为后续优化打下坚实基础。

二、项目核心结构与技术选型

（一）核心结构拆解

项目采用前后端分离的纯前端架构（Day1暂不涉及后端，后续可扩展接口联调真实卫星数据），整体结构分为5个核心模块，各模块职责清晰，便于后续维护和扩展，具体如下：

1. 3D场景模块：负责初始化Three.js的场景、相机、渲染器、控制器，搭建地球、星空、大气层等基础元素，是整个项目的视觉载体。

2. 卫星与轨道模块：负责卫星模型、轨道模型的创建，按轨道参数对卫星进行分组，实现卫星的轨道运行动画，核心是模拟卫星的真实运行状态。

3. 筛选控制模块：负责右侧筛选面板的布局和交互，监听筛选按钮的点击事件，更新筛选状态，控制卫星的显示与隐藏。

4. 交互事件模块：负责监听鼠标的移动、点击事件，实现卫星悬停、点击弹窗、视角控制等交互逻辑，提升用户体验。

5. UI展示模块：负责左侧操作说明面板、底部选中卫星信息、卫星详情弹窗的布局和数据渲染，展示项目操作指南和卫星详情。

（二）核心技术选型

结合项目需求，选择了轻量、高效、易上手的技术栈，Day1主要用到的技术如下，后续可根据需求扩展：

1. 核心3D库：Three.js（v0.160.0）------ 目前最流行的前端3D可视化库，封装了WebGL的复杂API，能够快速搭建3D场景、创建3D模型、实现动画和交互，上手难度适中，社区资源丰富，非常适合这类空间可视化项目。

2. 前端基础：HTML5 + CSS3 + JavaScript（ES6+）------ 项目的基础载体，HTML5负责页面结构搭建，CSS3负责UI样式和响应式布局，JavaScript负责逻辑控制和交互实现，其中用到了ES6+的语法（如Map、箭头函数、解构赋值等），提升代码简洁度和可读性。

3. 交互控制：OrbitControls（Three.js官方插件）------ 用于实现3D场景的视角控制，支持鼠标拖拽旋转、滚轮缩放、右键平移，无需手动编写复杂的视角控制逻辑，大大提升开发效率。

4. 资源加载：Three.js内置的TextureLoader------ 用于加载地球纹理、地形纹理等图片资源，实现地球的真实渲染，同时处理资源加载失败的降级方案（程序生成地球纹理）。

5. 动画实现：requestAnimationFrame------ 用于实现地球自转、卫星轨道运行的动画循环，保证动画的流畅性，避免卡顿。

这里需要说明一点，Day1开发中，卫星数据采用模拟数据（包含中国、美国、其他国家的导航、通信、气象、遥感四类卫星），后续可对接真实的卫星数据接口（如NASA卫星数据库、国内航天数据接口），替换模拟数据，提升项目的实用性。

三、Day1开发实现：核心功能拆解与代码解析

第一天的开发重点是搭建基础框架，实现核心功能的初步落地，下面结合核心代码，详细拆解每个模块的实现逻辑，帮助大家理解项目的核心原理。

（一）3D场景初始化（核心代码解析）

3D场景是项目的基础，初始化流程主要包括：创建场景、相机、渲染器、控制器，设置光照，搭建地球和星空背景，这是Three.js项目的常规流程，但需要结合项目需求进行个性化配置。

首先，创建场景、相机和渲染器，设置场景背景为深黑色（模拟宇宙环境），相机采用透视相机，渲染器开启抗锯齿，提升视觉效果，同时将渲染器的DOM元素添加到页面容器中：

// 1. 创建场景
const scene = new THREE.Scene();
scene.background = new THREE.Color(0x050510); // 宇宙背景色

// 2. 创建相机（透视相机，模拟人眼视角）
const aspect = window.innerWidth / window.innerHeight;
const camera = new THREE.PerspectiveCamera(
    45, // 视野角度
    aspect, // 宽高比
    1, // 近裁剪面
    10000 // 远裁剪面
);
camera.position.set(450, 225, 450); // 初始相机位置

// 3. 创建渲染器
const renderer = new THREE.WebGLRenderer({
    antialias: true, // 开启抗锯齿
    alpha: true // 支持透明背景
});
renderer.setSize(window.innerWidth, window.innerHeight);
renderer.setPixelRatio(Math.min(window.devicePixelRatio, 2));
renderer.shadowMap.enabled = true; // 开启阴影效果
document.getElementById('canvas-container').appendChild(renderer.domElement);

其次，添加控制器（OrbitControls），实现视角控制，开启阻尼效果，让视角移动更流畅，同时设置相机的最小、最大距离，避免视角过度缩放：

const controls = new OrbitControls(camera, renderer.domElement);
controls.enableDamping = true; // 开启阻尼效果
controls.dampingFactor = 0.05; // 阻尼系数
controls.minDistance = 150; // 最小缩放距离
controls.maxDistance = 800; // 最大缩放距离

然后，设置光照，模拟太阳光照效果，提升3D场景的立体感，添加环境光和方向光，其中方向光模拟太阳光，开启阴影投射，环境光用于照亮场景中的所有物体，避免局部过暗：

// 环境光（均匀照亮所有物体）
const ambientLight = new THREE.AmbientLight(0x404040, 0.5);
scene.add(ambientLight);

// 方向光（模拟太阳光）
const sunLight = new THREE.DirectionalLight(0xffffff, 1.2);
sunLight.position.set(500, 300, 500);
sunLight.castShadow = true; // 开启阴影投射
scene.add(sunLight);

最后，创建地球和星空背景。地球采用SphereGeometry（球体几何体），加载地球纹理和地形纹理，实现真实的地球外观，同时添加大气层效果，提升视觉层次感；星空背景采用Points（点几何体），生成3000个随机分布的点，模拟宇宙中的星星：

这里需要注意一个细节：由于加载地球纹理和地形纹理的CDN资源可能存在加载失败的情况，我添加了降级方案------当纹理加载失败时，通过Canvas程序生成地球纹理，确保项目的稳定性（这也是Day1开发中考虑到的异常处理细节）。

（二）卫星与轨道模块实现

卫星与轨道是项目的核心元素，实现逻辑分为三步：卫星数据定义、轨道分组、卫星与轨道模型创建。

1. 卫星数据定义：采用模拟数据，包含卫星的id、名称、国家、类型、轨道高度、轨道倾角、运行速度、功能描述等信息，后续可替换为真实接口数据：

const SATELLITES_DATA = [
    // 中国卫星
    { id: 'cn-1', name: '北斗-G1', country: '中国', type: '导航', radius: 280, inclination: 55, speed: 0.004, desc: '北斗三号全球导航卫星系统的重要组成部分，提供高精度定位服务。' },
    // 美国卫星
    { id: 'us-1', name: 'GPS-SV01', country: '美国', type: '导航', radius: 202, inclination: 55, speed: 0.01, desc: 'GPS Block III卫星，提供全球定位导航服务。' },
    // 其他国家卫星
    { id: 'other-1', name: '格洛纳斯-K1', country: '其他', type: '导航', radius: 194, inclination: 64.8, speed: 0.011, desc: '俄罗斯格洛纳斯导航系统卫星。' },
    // 更多卫星数据...
];

2. 轨道分组：按卫星的轨道高度（radius）和轨道倾角（inclination）进行分组，相同轨道参数的卫星归为一组，这样可以避免重复创建轨道，提升性能，同时便于后续控制轨道的显示与隐藏：

// 按轨道参数分组（key为"轨道高度_轨道倾角"）
const orbitMap = new Map();
SATELLITES_DATA.forEach(satData => {
    const key = `${satData.radius}_${satData.inclination}`;
    if (!orbitMap.has(key)) {
        orbitMap.set(key, {
            radius: satData.radius,
            inclination: satData.inclination,
            satellites: []
        });
    }
    orbitMap.get(key).satellites.push(satData);
});

3. 卫星与轨道模型创建：为每个轨道组创建轨道模型（TorusGeometry，圆环几何体），初始状态下隐藏；为每个卫星创建3D模型（由主体、太阳能板、发光效果组成），根据卫星的国家和类型设置不同的颜色，便于区分：

卫星模型的颜色配置：通过两个对象分别定义国家颜色和类型颜色，中国卫星为红色，美国卫星为蓝色，其他国家为绿色；导航卫星为浅蓝色，通信卫星为绿色，气象卫星为橙色，遥感卫星为红色，视觉区分清晰。

同时，实现卫星的轨道运行动画，通过动画循环更新卫星的位置，模拟卫星绕地球运行的效果，运行速度根据卫星的轨道高度设置（轨道越低，运行速度越快）。

（三）筛选控制模块实现

筛选控制模块是项目的核心交互之一，实现逻辑分为：筛选面板布局、筛选状态管理、筛选逻辑应用。

1. 筛选面板布局：通过HTML和CSS搭建右侧筛选面板，包含国家/地区和卫星类型两个筛选维度，每个维度包含多个筛选按钮，默认选中"全部"：

2. 筛选状态管理：定义filterState对象，存储当前的筛选状态（国家和类型），默认值均为"all"（全部）：

let filterState = {
    country: 'all', // 国家筛选状态：all/中国/美国/其他
    type: 'all' // 类型筛选状态：all/导航/通信/气象/遥感
};

3. 筛选逻辑应用：监听筛选按钮的点击事件，更新筛选状态，然后遍历所有卫星，根据筛选条件控制卫星的显示与隐藏，同时更新筛选统计信息（当前显示卫星数/总卫星数）：

这里有一个优化点：当某个轨道组的符合条件的卫星数量过多时，仅显示前8颗卫星（可通过配置修改），避免同轨道卫星过于密集，影响视觉体验。

（四）交互事件模块实现

交互事件是提升用户体验的关键，Day1实现了三个核心交互：鼠标悬停卫星显示轨道、点击卫星弹出详情弹窗、视角控制，核心依赖Three.js的Raycaster（射线检测）实现鼠标与3D对象的交互。

1. 鼠标悬停卫星：通过Raycaster检测鼠标是否 hover 到卫星模型，当hover到卫星时，显示该卫星所在的轨道，隐藏同轨道上的其他卫星，高亮当前卫星（增加发光效果的透明度），同时在底部显示卫星的基础信息：

2. 点击卫星：当点击hover中的卫星时，弹出详情弹窗，填充卫星的具体信息（名称、国家、轨道高度、轨道倾角、运行速度、功能描述等），弹窗支持关闭（点击关闭按钮或遮罩层）：

3. 视角控制：通过OrbitControls实现鼠标拖拽旋转视角、滚轮缩放、右键平移，满足用户从不同角度查看卫星和轨道的需求。

四、项目逻辑梳理与使用场景

（一）核心逻辑梳理

整个项目的核心逻辑可以总结为：初始化3D场景 → 加载基础元素（地球、星空） → 创建卫星与轨道模型 → 监听筛选事件，控制卫星显示/隐藏 → 监听鼠标交互，实现悬停、点击效果 → 动画循环更新场景状态（地球自转、卫星运行）。

各模块之间的关联：3D场景模块是基础载体，卫星与轨道模块是核心内容，筛选控制模块控制核心内容的显示范围，交互事件模块提升用户体验，UI展示模块辅助用户理解和操作，各个模块相互配合，形成一个完整的交互闭环。

（二）项目使用场景

结合项目的功能的特点，梳理出以下几个核心使用场景，后续可根据场景需求进一步优化：

1. 天文科普场景：用于中小学天文课程、科普展览，直观展示卫星的运行轨道、卫星类型和功能，帮助用户快速了解卫星知识，比传统的图片、文字更具吸引力。

2. 航天项目展示：用于航天企业、科研机构的项目展示，展示自主研发的卫星及其运行状态，直观呈现项目成果，提升展示效果。

3. 前端学习实践：作为Three.js的实战案例，适合前端开发者学习3D可视化开发、交互逻辑实现、动画效果优化等知识点，项目结构清晰，注释完善，便于新手学习。

4. 个性化展示场景：可嵌入个人博客、网站，作为个性化的3D组件，提升网站的视觉吸引力，同时传递卫星相关知识。

五、Day1开发总结与后续规划

（一）Day1开发总结

经过一天的开发，顺利完成了项目的核心框架搭建，实现了以下功能：

1. 完成3D场景初始化，包含地球、星空、大气层等基础元素，实现地球自转和视角控制。

2. 实现卫星与轨道的创建和分组，模拟卫星的轨道运行动画，通过颜色区分卫星的国家和类型。

3. 完成筛选面板的布局和交互，实现按国家、卫星类型的筛选功能，更新筛选统计信息。

4. 实现核心交互逻辑：鼠标悬停卫星显示轨道、点击卫星弹出详情弹窗，优化视觉体验。

5. 处理异常情况：添加地球纹理加载失败的降级方案，确保项目稳定性。

同时，也发现了一些需要后续优化的问题：卫星模型的细节不够丰富、轨道的视觉效果可以进一步提升、筛选逻辑可以增加更多维度（如轨道高度）、弹窗的样式可以进一步优化，这些都将在后续的开发中逐步完善。

（二）后续开发规划

1. 优化视觉效果：丰富卫星模型细节（添加纹理、调整比例），优化轨道的颜色和透明度，增加卫星运行的尾迹效果，提升场景的真实感。

2. 完善筛选功能：增加轨道高度、卫星发射时间等筛选维度，支持多条件组合筛选，提升筛选的灵活性。

3. 对接真实数据：联调NASA卫星数据库或国内航天数据接口，替换模拟数据，实现真实卫星的可视化，提升项目的实用性。

4. 优化交互体验：添加卫星搜索功能，支持按卫星名称搜索；优化弹窗样式，增加卫星的图片展示；实现移动端适配，支持手机端操作。

5. 性能优化：优化卫星模型的渲染性能，减少不必要的渲染开销；实现卫星的懒加载，提升页面加载速度。

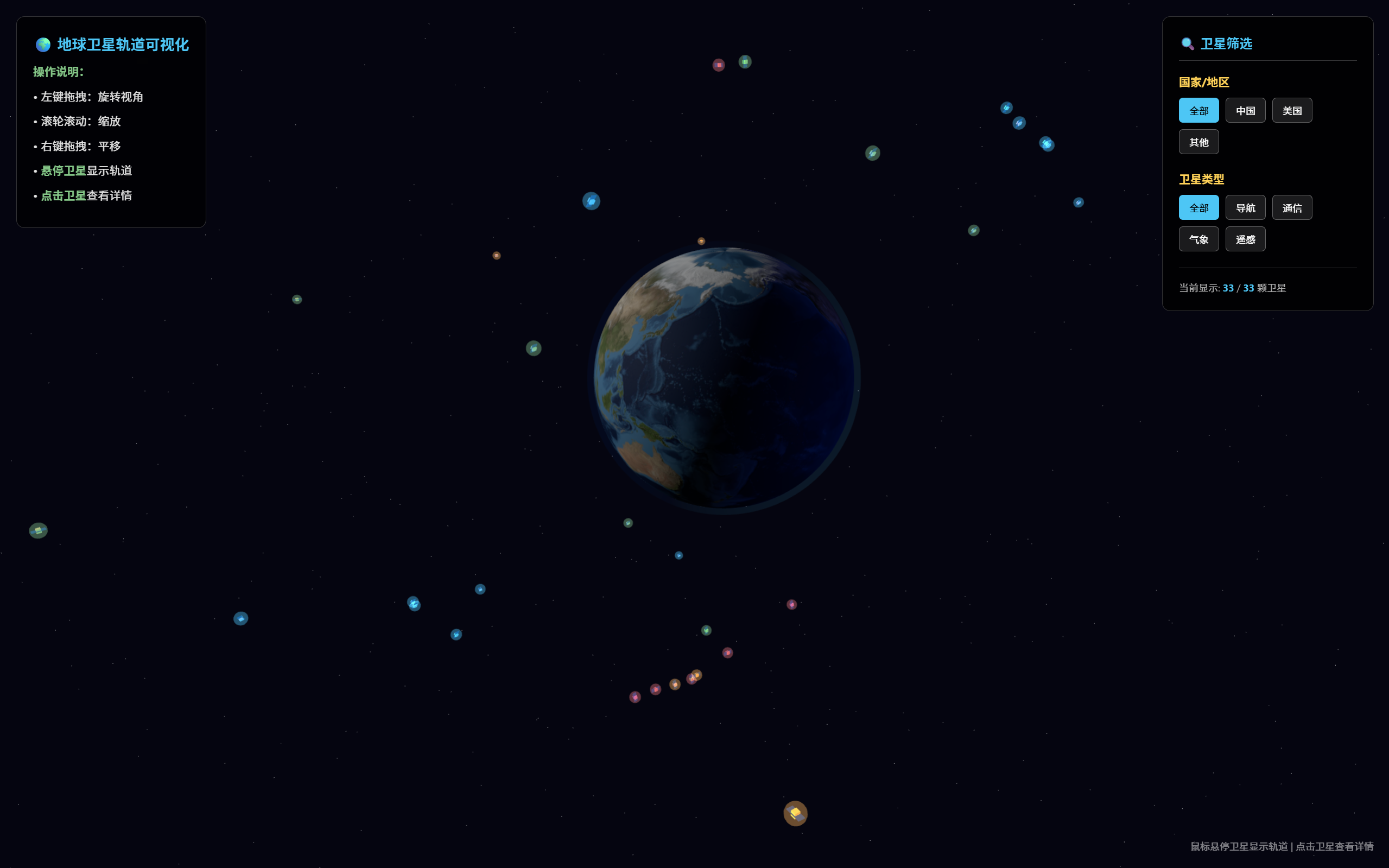

（三）成果展示

六、总结

第一天的开发虽然只是搭建了项目的基础框架，但已经实现了核心功能和交互逻辑，让我对Three.js的3D可视化开发有了更深入的理解。这个项目不仅是一个实战练习，更是一个兼具实用性和观赏性的作品，后续将持续投入时间优化完善，逐步实现从"模拟"到"真实"、从"基础"到"完善"的升级。

如果各位开发者有更好的优化建议、技术思路，或者对项目中的某个模块有疑问，欢迎在评论区留言交流，一起学习、一起进步。后续我也会持续更新项目的开发日志，分享每一步的开发过程和技术细节，敬请关注！
