在以往的cable串扰（crosstalk）仿真案例中，电缆通常是近似平行的两根线。对于下面这种相互交叉的cable，我们该如何仿真呢？本篇案例给出答案。
步骤一：创建cable模型，添加cable ports

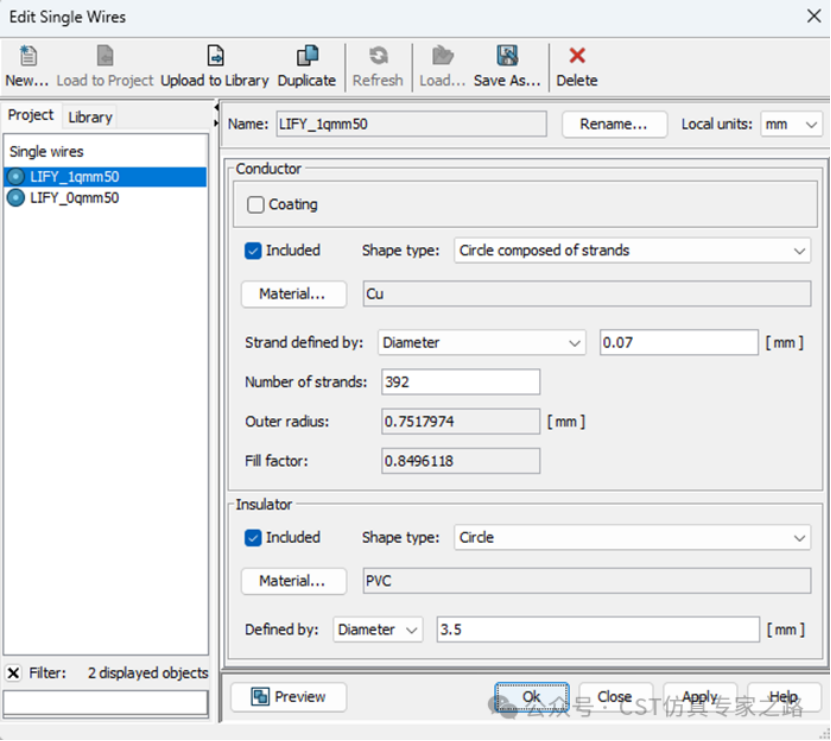

利用CST cable工作室对cable的类型、线径、材料等参数进行定义。

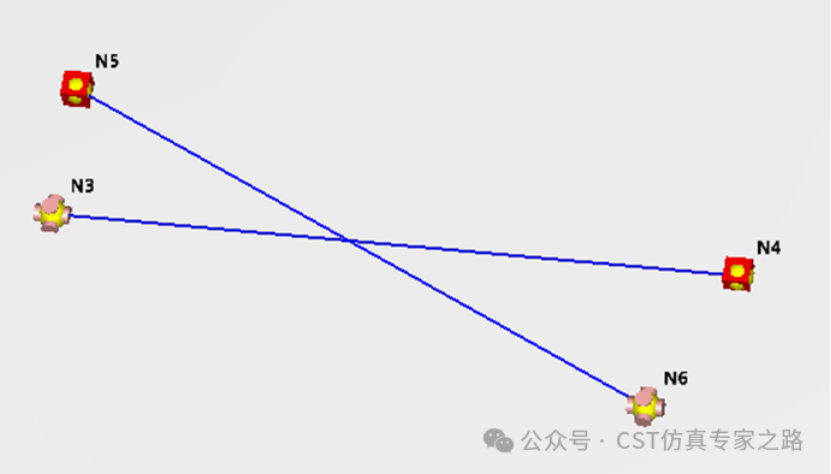

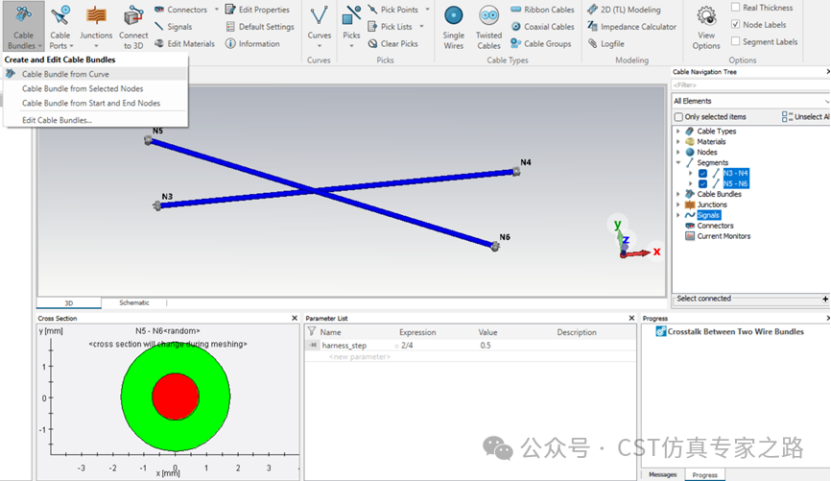

创建两条相互交叉的curve来定义cable的路径，选择cable bundle from curve，建好的两条cable模型如下图所示。

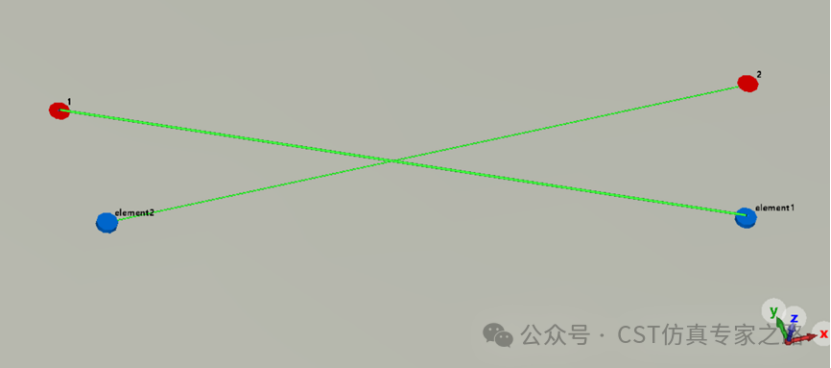

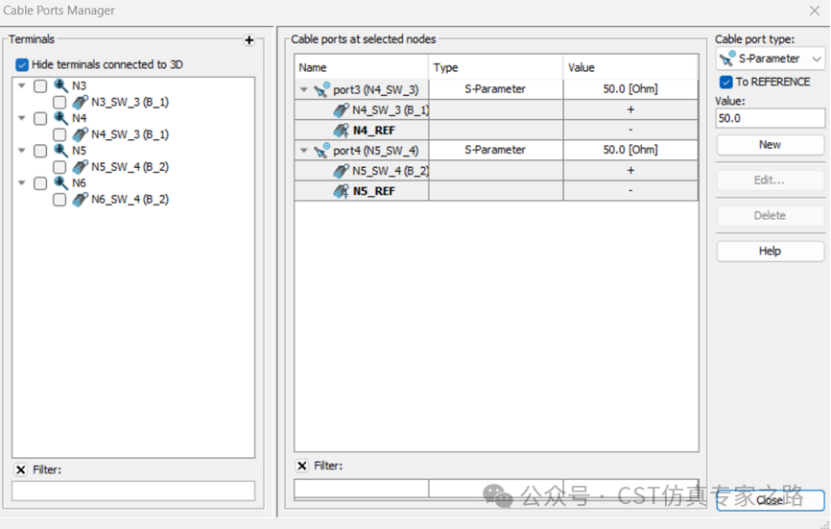

接下来点击cable ports manager，定义cable两侧的port。为了提升仿真效率，在这个案例中，我们只定义了两个port，另外两个port用junction方式端接50欧电阻。
步骤二：设置cable的mesh

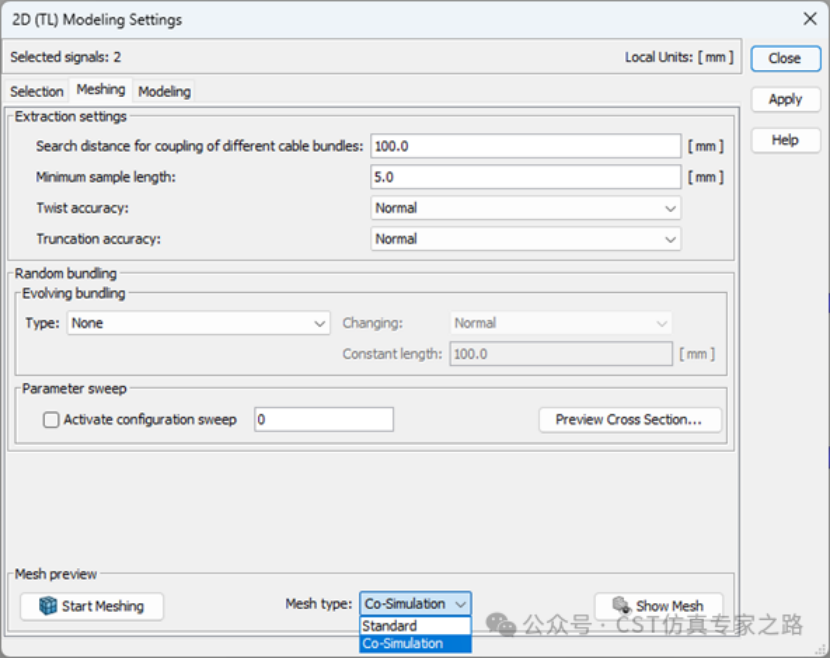

很多小伙伴在使用cable工作室时，可能会忽略掉mesh的设置，其实这一步非常重要。点击2D（TL）Modeling Settings，Mesh type选择Co-Simulation。对于上述交叉角度比较大的cable，在仿真cable之间的串扰时，Mesh type不能选择Standard。

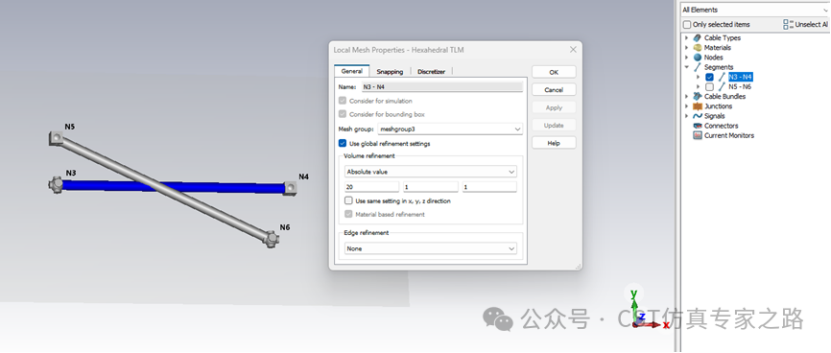

接下来是设置cable的local mesh，设置方法和3D非常类似，主要是对横截面的方向进行加密。
步骤三：TLM求解器设置

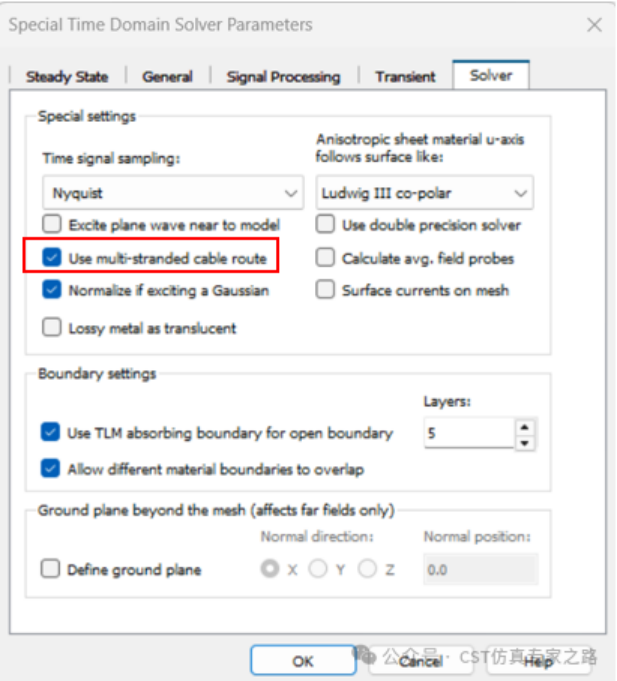

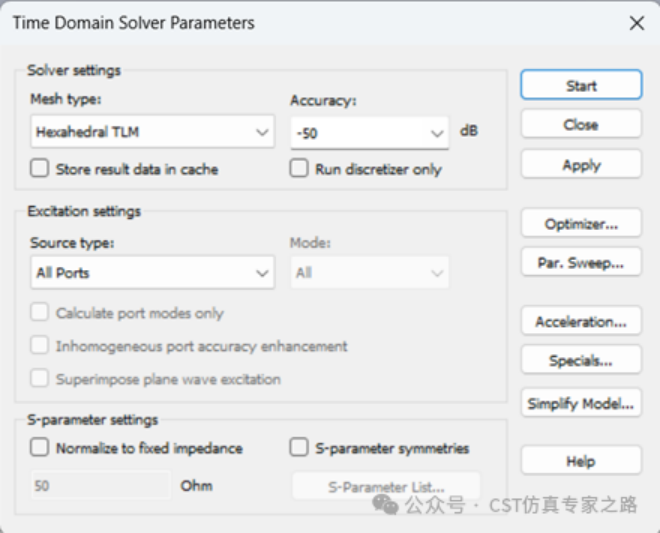

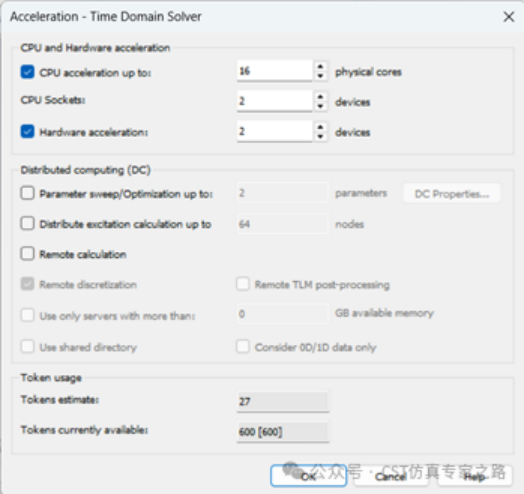

选择TLM 求解器，energy设置为-50dB，勾选上GPU加速。点击Specials，勾选"Use multi-stranded cable route"。
步骤四：创建AC task，添加激励源，仿真cable串扰结果

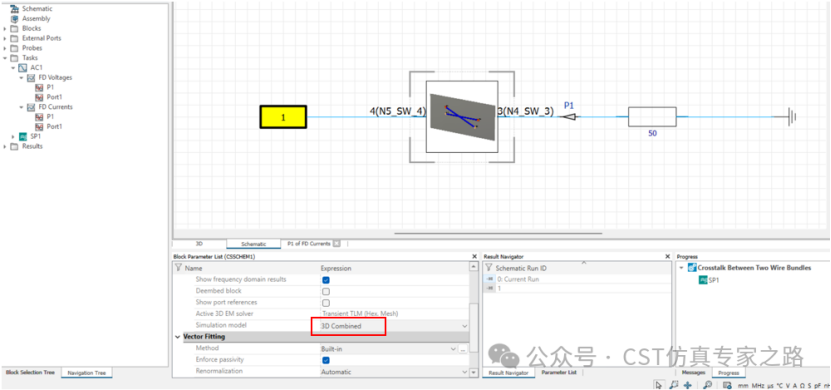

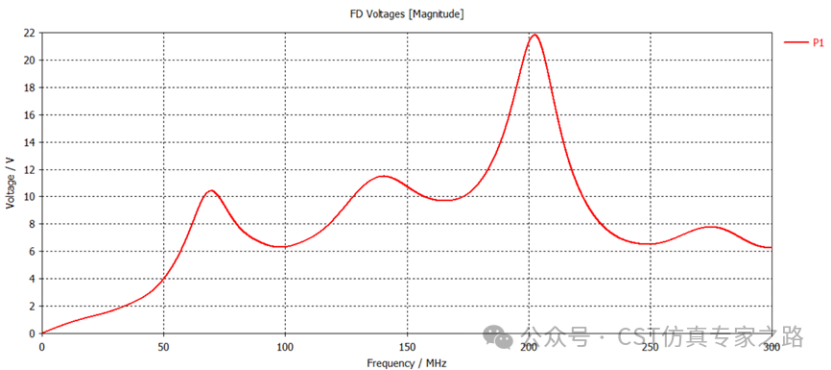

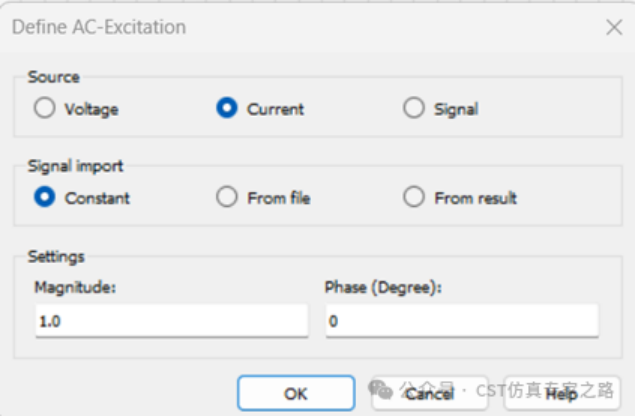

切换到Schematic界面，创建AC task，Simulation model选择"3D Combined"。对其中一根线添加1A的扫频信号，监控另一根线上P1位置的串扰结果。
Cable工作室与3D仿真结果对比

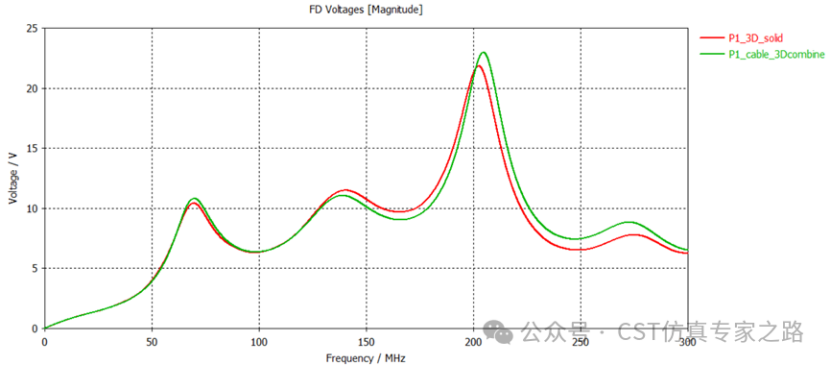

为了验证cable工作室的仿真结果，我们利用Create 3D功能生成3D的cable模型，然后对串扰的仿真结果进行对比。通过结果对比可以看出，两种方法的一致性非常好。
