机加工工艺
核心原则 ：按需匹配精度，优先控制成本；加工效率与精度天然成反比，能用低精度设备满足需求绝不升级工艺。
一、机加工工艺总分类
1. 按加工温度分类
| 分类 | 定义 | 典型工艺 | 核心特点 |
|---|---|---|---|
| 热加工 | 材料局部 / 整体加热至再结晶温度以上加工 | 焊接、激光 / 等离子 / 火焰切割、电火花、铸造、热轧 | 可加工高硬度 / 厚材料，易产生热变形，精度普遍偏低 |
| 冷加工（常温加工） | 常温下加工，材料不发生相变 | 车、铣、磨、钻、镗、冷轧、钣金 | 变形小，精度高，适合精密零件加工 |
2. 按材料成型方式分类（最核心）
| 分类 | 定义 | 典型工艺 | 适用场景 |
|---|---|---|---|
| 增材加 工 | 逐层添加材料成型 | 3D 打印、铸造、注塑、粉末冶金、填丝焊接 | 复杂零件：批量→铸造 / 粉末冶金；单件→3D 打印 |
| 减材加工 | 去除多余材料成型 | 车、铣、磨、钻、镗、锯、锉 | 绝大多数常规结构件、精密零件 |
| 等材（压力）加工 | 材料塑性变形成型 | 钣金折弯、冲压、拉伸、锻造 | 薄板类零件（钣金）、高强度轴类（锻造） |
二、核心概念：加工精度与表面粗糙度
1. 加工精度（公差）
本质：允许零件实际尺寸 / 形状 / 位置与理想状态的最大偏差，设计目标是 "能用最低精度满足功能"。
（1）三类精度维度
-
尺寸精度：实际尺寸与理想尺寸的偏差
- 例：设计 68×70mm，实际 67.9×70.1mm（无精度要求可接受），62.58×73.12mm（偏差过大不可用）
-
形状精度：零件自身几何形状的准确性（无参考基准）
- 常见：圆度、圆柱度、平面度、直线度、锥度
-
位置精度：零件上特征与基准的相对位置准确性（有参考基准）
- 常见：平行度、垂直度、同轴度、位置度
-

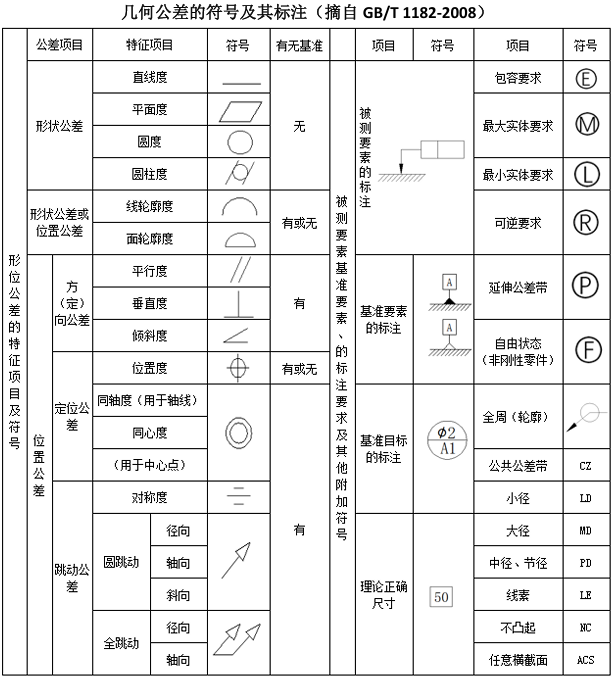

✅ 形位公差 = 形状公差 + 位置公差
（2）IT 精度等级（国标）
-
等级范围：IT01（最高）~ IT18（最低），数字越大，精度越差
-
核心关注：
- IT5-IT7：需明确标注的精密配合面
- IT8-IT12：未注公差（图纸不标注默认执行）
-
关键误区：同一 IT 等级，不同尺寸的允许偏差不同
- 例：CA6140 车床极限 IT5，加工 40mm 和 120mm 零件，允许偏差值不同；5000mm 零件该机床无法加工
-
关键误区（两条独立常识）：
- IT等级不是固定值：同为 IT5，φ40mm 公差为 0.011mm，而 φ120mm 公差放宽至 0.015mm（见标准公差数值表）。尺寸越大，同等级允许的绝对偏差值越大。
- 精度能力 ≠ 尺寸能力：CA6140 车床理论能达 IT5，但受床身长度限制，5000mm 长的轴根本装不上去。机床的极限加工范围（长/径）是第一道门槛。
（3）常用 IT 等级对应设备与场景
| IT 等级 | 典型加工设备 | 应用场景 |
|---|---|---|
| IT3-IT4 | 精密磨床、坐标镗床 | 量规、精密轴承配合面 |
| IT5 | 调试后的普通车床、精密数控车 | 精密轴、精密孔配合 |
| IT6-IT7 | 数控车床、数控铣床、CNC 加工中心 | 绝大多数普通轴孔配合、安装面 |
| IT10-IT12 | 普通钻床、锯床、火焰切割 | 基础打孔、原材料切断、非配合面 |
2. 表面粗糙度（Ra，轮廓算术平均偏差）
定义 ：零件表面微观凹凸不平的程度，俗称 "光洁度"；Ra 值越小，表面越光滑。
注：图纸标注时只写数字不带单位，如
Ra 3.2
（1）常用 Ra 值与应用对照表
| Ra 值 | 典型加工方法 | 应用场景 |
|---|---|---|
| 25 以上 | 火焰切割、粗锯 | 原材料切断面，无任何要求的非接触面 |
| 12.5 | 粗车、粗铣、粗钻 | 完全不接触的非外观面、内部结构面 |
| 6.3 | 半精车、半精铣、激光切割 | 不重要的外观面、普通螺栓接触面 |
| 3.2 | 精车、精铣 | 基本安装面、普通轴承座端面 |
| 1.6 | 精磨、车铣代磨 | 精密安装面、轴与轴承配合面 |
| 0.8 以下 | 精密磨、抛光 | 密封面、不锈钢镜面、导轨面 |
（2）核心误区澄清
-
❌ 错误：Ra 值越低，加工精度越高
- 例：一个表面抛光得很亮的平行四边形，无法满足正方形的尺寸和形状精度要求
-
✅ 正确：加工精度越高，通常要求 Ra 值越低（高精度面必须平整）
-
拓展：可通过抛光、喷砂等工艺单独提升粗糙度，不改变加工精度
三、主流切削加工工艺（减材加工）
1. 车削（车床）
-
核心用途：加工回转体零件（轴类、盘类、套类）
-
可加工特征：外圆/内孔、端面/台阶、螺纹、锥面、倒角、退刀槽、螺纹、成形面/圆弧
-
设备与精度：
-
普通车床：手摇操作，复杂零件难加工，大师傅调试后极限 IT5
注：最高精度仅适用于中小直径零件，大直径盘类零件精度会下降 1~2 级
-
数控车床：全自动，适合批量生产，常规精度 IT6
-
-
关键设计要点（必记）：ISO 公制螺纹退刀槽参数
注：符合 GB/T 3-1997《普通螺纹 收尾、肩距、退刀槽和倒角》标准
- 外螺纹：槽宽 W≥1.5P，槽深 H≈1.1~1.3×0.541P，槽底圆角 R≥0.25P
- 内螺纹：槽宽 W≥2P，槽深略大于外螺纹
- 例：M10×1.5（P=1.5mm），外螺纹退刀槽宽≥2.25mm，深≥1.2mm，圆角≥0.38mm
-
拓展工艺：车铣代磨 ------ 超高转速下车铣加工，可达到 Ra1.6 甚至 Ra0.8 的粗糙度，替代部分磨床加工，降低成本
2. 铣削（铣床 / 电脑锣）
-
核心用途：加工非回转体零件，平面、沟槽、型腔、异形面
-
设备与精度：
- 手摇铣床：精度 IT6-IT8，适合简单单件加工
- 数控铣床（电脑锣）：精度 IT6-IT8，适合复杂零件
- CNC 加工中心：多轴（3/4/5 轴），带刀库，可一次装夹完成多工序加工
-
拓展：轴数区别
- 3 轴：加工上下表面、侧面，无法加工倒扣
- 4 轴：增加旋转轴，可加工圆柱面周向特征
- 5 轴：可加工任意角度曲面，适合复杂叶轮、模具，但成本极高
-
设计建议：一体化难以加工的零件，拆分为多个零件加工后再组装
3. 磨削（磨床）
-
定位 ：最高精度、最高成本的常规加工工艺，仅用于关键零部件
-
核心用途：高精度平面、外圆、内孔加工，提升表面光洁度
-
设备与精度：
-
普通平面磨床：
- ≤160×160mm 钢板：平面度 0.004~0.008mm，Ra0.8
- ≤250×250mm 钢板：平面度 0.01~0.025mm，Ra0.8
-
精密数控磨床：0~500mm 钢板，平面度 0.004mm，Ra0.2
-
-
典型应用：设备安装大板（S45C 钢、大理石）、工装夹具定位面、精密轴承配合面
-
注意：磨床加工周期长、费用高，非必要绝不使用
4. 钻削与镗削
（1）钻床
-
精度：极差，默认 IT12，仅适合基础打孔
-
工艺链：
-
普通打孔：麻花钻→精度 IT12
-
高精度打孔：铣床铣孔→精度 IT7-IT8（保证孔位置度）
-
超高精度孔：钻底孔→铰刀铰孔→精度 IT6-IT7
⚠️ 关键：铰刀会跟随底孔偏移，仅保证孔内壁精度和粗糙度，不保证位置度
- 例：加工 φ6.02mm 销钉孔：先钻 φ5.8mm 底孔，再用 φ6.02mm 铰刀扩孔
-
-
螺纹加工：攻丝前必须打标准底孔，公制粗牙螺纹底孔直径≈大径 - 螺距
- 例：M10 粗牙底孔直径≈8.5mm
-
难点：盲孔攻丝难度大，需预留足够的丝锥退刀空间
（2）镗床
- 核心用途：加工大尺寸、高精度的侧面孔、同轴孔系
- 拓展：深孔加工（孔径小、孔深长）采用深孔钻或电火花加工
四、其他常规加工工艺
1. 刨床与锯床
- 刨床：仅适合长条状零件的平面加工，效率低，逐渐被铣床替代
- 锯床：仅用于切断原材料，无任何加工精度，能切直、切准即可
2. 齿轮加工
- 设计原则 ：优先直接采购标准件，非标准齿轮出图标注参数即可，无需考虑加工细节
- 常见加工方法：滚齿、插齿、磨齿（高精度）
五、非常规加工工艺
1. 电火花加工（EDM）
-
原理：利用电火花放电腐蚀金属
-
适用场景：
- 加工导电材料的异形曲面、深小孔、窄缝
- 加工淬火钢、硬质合金等超硬材料（常规切削无法加工）
-
特点：可加工任意硬度导电材料，无切削力不变形，能完成常规铣削无法实现的复杂异形、深孔窄缝及尖角清根
-
缺点：加工效率极低、设备昂贵、加工成本高
-
限制：只能加工导电材料
2. 线切割（WEDM）
-
原理：利用金属丝放电切割工件
-
分类与对比：
类型 电极丝速度 常规加工精度（外协通用） 加工成本 典型应用场景 快走丝 快（8~10m/s） 低（±0.02mm） 低 普通零件下料、粗加工、非配合面切割 中走丝 中（1~3m/s） 中（±0.01mm） 中 一般精密零件、夹具、普通模具零件 慢走丝 慢（0.01~0.1m/s） 高（±0.005mm） 极高（快走丝 5~10 倍） 精密模具、高精度配合件、量规 -
规律：丝速越快，电极丝磨损越大，精度越差，效率越高
注：顶级慢走丝可达 ±0.002mm，但 ±0.005mm 更符合非标外协加工的实际普遍水平
3. 切割类工艺对比
| 工艺 | 适合厚度 | 精度 | 适合材料 |
|---|---|---|---|
| 激光切割 | 0~20mm | 高 | 碳钢、不锈钢、铝合金 |
| 等离子切割 | 20~40mm | 中 | 各种金属 |
| 火焰切割 | 40mm 以上 | 低 | 碳钢 |
- 规律：切割能力越强，精度越差
4. 精雕机
- 特点：主轴转速≥20000rpm，机床刚性好，精度高
- 缺点：切削量小，加工效率低，设备昂贵，性价比低
- 适用：小型精密零件、模具刻字、精细花纹加工
六、避坑指南（出图前必查）
-
绝不盲目追求高精度：标注 IT4-IT5 精度前，先确认加工厂是否有对应设备，否则会大幅增加成本甚至无法加工
-
效率与精度成反比：交期紧张的零件，尽量降低精度要求，采用常规工艺
-
工艺拆分原则：一体化加工难度大、成本高的零件，拆分为多个简单零件组装
-
关键面单独处理：仅对配合面、安装面标注高精度和低 Ra 值，非关键面按未注公差执行
-
避免特殊工艺：电火花、慢走丝、磨床等工艺尽量少用，仅用于关键部位
-
预留工艺空间：螺纹加工预留退刀槽，盲孔螺纹预留 3P 以上空刀，折弯预留最小折弯半径
-
⚠️ 铣削内直角（清根）设计：
- 误区：画图时零件内直角直接画成直角
- 现实：铣刀是圆的，内角必有圆角（R 角）
- 要求：内直角必须标注 R≥铣刀半径 （常规推荐 R3~R5）；若确实需清角，应设计清角槽 或打工艺孔
-
⚠️ 钻孔深度限制：
- 误区：标注 M4 螺纹深 100mm
- 现实：钻头长径比过大极易偏斜甚至折断
- 要求：普通钻床深径比≤5，枪钻 / 深孔钻≤100；常规设计避免细长盲孔
-
薄壁件设计：壁厚小于 1mm 的零件，铣削极易震刀变形，尽量加厚或增加加强筋
附录：机加工工艺一页速查卡
🛠️ 核心心法
| 精度 | 成本 | 效率 |
|---|---|---|
| 越高 | 指数级上升 | 直线下降 |
| IT6 | 基准线 | 基准线 |
| IT5 / 磨床 | +200%~500% | -50% |
2. 精度与粗糙度速查 (必背红线)
| 标注需求 | 推荐工艺 | 默认精度 (IT) | 默认 Ra | 避坑备注 |
|---|---|---|---|---|
| 精密配合轴 / 孔 | 磨削 / 精密数控车 | IT5-IT6 | 0.8-1.6 | 非必要不用，需确认外协厂能力 |
| 常规配合面 | 数控铣 / 车 | IT7-IT8 | 1.6-3.2 | 非标默认首选区间 |
| 一般安装面 | 普铣 / 普车 | IT9-IT10 | 3.2-6.3 | 钣金件、焊接件适用 |
| 仅连接用孔 | 钻床 | IT12 | 12.5 | 只要螺丝能穿过去就行 |
| 螺纹底孔 | 钻床 | 按标准 | / | M10 粗牙：钻 φ8.5 |
3. 特殊工艺红线 (非必要绝不启用)
| 工艺 | 适用场景判断 | 为什么是成本杀手 |
|---|---|---|
| 慢走丝 | 只有精度要求 < 0.01mm 时 | 单价是快走丝的 5-10 倍 |
| 电火花 | 只有内角必须清根时 | 加工效率极低，需先做电极 |
| 五轴联动 | 叶轮 / 异形倒扣无法拆分时 | 工时费是 3 轴的 3 倍以上 |
4. 结构设计避坑清单 (出图前自查)
- 铣刀圆角 ：零件内直角是否预留了 R3~R5 圆角？（除非设计了清角槽）
- 钻孔深度 ：孔径 φ5mm 以下，深度是否 超过 30mm？（容易断钻头）
- 螺纹退刀 ：轴肩根部是否有 退刀槽 ？盲孔螺纹是否有 3P 以上空刀？
- 薄壁件 ：壁厚是否 小于 1mm？（铣削极易震刀变形）
