用Wireshark抓取并分析MAC帧，是理解数据链路层工作原理最直观的方式。下面我会带你从准备抓包开始，通过几个具体的实验，一步步看懂MAC帧的结构，并理解它在网络通信中的关键作用。
🛠️ 第一步：准备工作与抓包
过程如下：
获取工具 ：从官网下载并安装Wireshark，参考：wireshark抓包工具简介及使用总结-CSDN博客它是我们分析网络流量的"显微镜"。
选择网卡：打开Wireshark，选择当前正在使用的网卡（如Wi-Fi或以太网）开始抓包。
生成流量 ：打开命令行（CMD或终端），输入
ping www.baidu.com，这会生成可供分析的ICMP请求和响应数据包。停止与筛选 ：在Wireshark中停止抓包，并在顶部的过滤栏输入

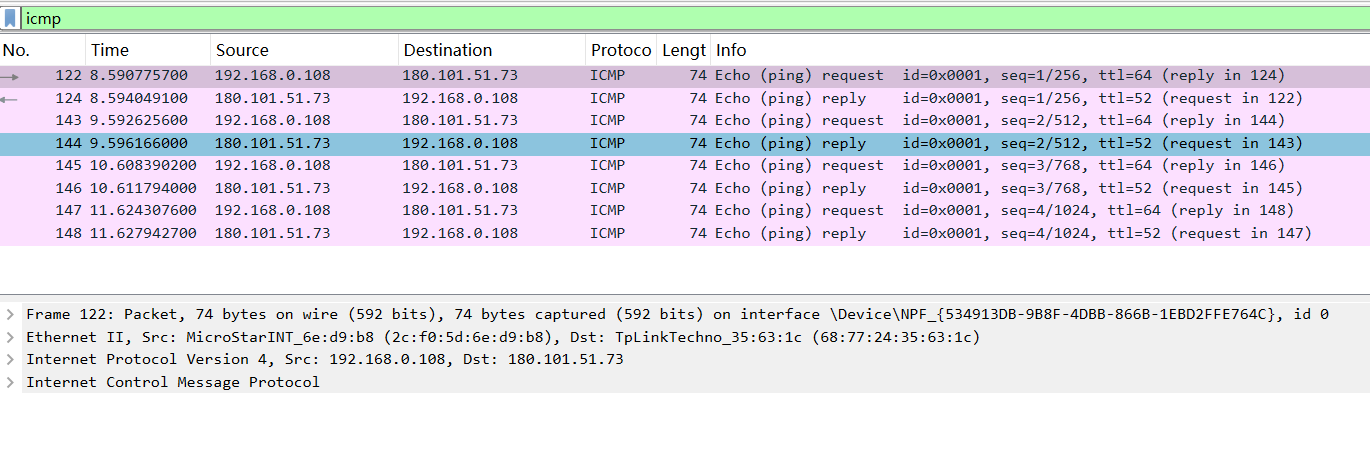

icmp，让屏幕只显示我们关心的ping包。经过第一步，有如下内容：

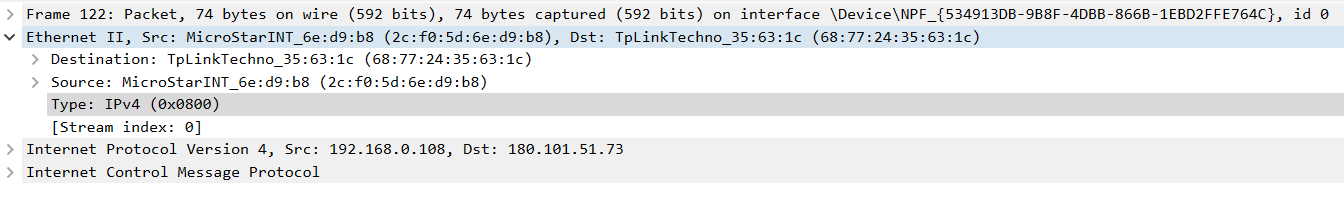

这里点击了第一行数据，下面展开的四行是啥？
你贴出的这四行信息，是Wireshark对一个数据包从下到上的精炼总结。每一行都代表了网络模型中的一个关键层级，我来帮你逐一拆解：
1. 第一行：全局概览 (Frame 122)
Frame 122: Packet, 74 bytes on wire (592 bits), 74 bytes captured (592 bits) on interface...
Frame 122：这是Wireshark抓到的第122个数据包。
74 bytes on wire：这个包在网线上实际传输的大小是74字节。这里包含了所有开销，比如尾部用于校验的FCS（帧校验序列）字段。
74 bytes captured ：Wireshark实际抓取到的数据大小。通常和
on wire一致，除非你设置了抓包截断。on interface...：这是数据包被捕获的具体网卡代号。
一句话总结：它告诉你，这是捕获到的第122个、大小为74字节的原始数据帧。
注意， 不要以为第一行是物理层信息，事实上，真实的物理层 （如：电压高低、电磁波频率、光信号、比特流、前导码、帧间隙）在Wireshark里基本是看不到的 。你能看到的"Frame"行，其实是网卡驱动把物理层传来的比特流组装成帧之后 ，再交给Wireshark时，Wireshark为了方便你分析而额外添加的一个元数据头部。
2. 第二行：数据链路层 (Ethernet II)
Ethernet II, Src: MicroStarINT_6e:d9:b8 (2c:f0:5d:6e:d9:b8), Dst: TpLinkTechno_35:63:1c (68:77:24:35:63:1c)
协议 ：
Ethernet II，这是最常用的以太网帧格式。源MAC地址 (Src) ：
MicroStarINT...。这是发送方 的网络硬件地址。MicroStarINT是微星（MSI），表明这个包很可能是从你的微星电脑网卡发出的。目的MAC地址 (Dst) ：
TpLinkTechno...。这是接收方 的网络硬件地址。TpLinkTechno是普联（TP-LINK），说明接收方是你家或办公室里的TP-LINK路由器或交换机。一句话总结：它标明了这个数据包在局域网内的"下一站"物理地址------从你的电脑（微星网卡）发给路由器（TP-LINK设备）。
3. 第三行：网络层 (Internet Protocol Version 4)
Internet Protocol Version 4, Src: 192.168.0.108, Dst: 180.101.51.73
协议 ：
IPv4，互联网协议第四版。源IP地址 (Src) ：
192.168.0.108。这是你电脑在局域网内的逻辑地址（私有IP）。目的IP地址 (Dst) ：
180.101.51.73。这是目标服务器的逻辑地址（公网IP）。通过查询可知，这个IP通常属于百度或其他大型服务商。一句话总结 ：它告诉网络设备，这个数据包"逻辑上的终点"是IP地址为
180.101.51.73的服务器。4. 第四行：传输层/应用层 (Internet Control Message Protocol)
Internet Control Message Protocol
- 协议 ：
ICMP（互联网控制消息协议）。这不是一个承载用户数据的常规协议（如TCP/UDP），而是一个用于网络诊断和控制的协议。一句话总结 ：这个包的具体用途是发送一个网络控制消息。你常用的
ping命令，底层就是通过发送和接收ICMP包来工作的。🎯 把四行连起来看：一个完整的故事
把这四行信息串联起来，就能还原这个数据包在网络中传递的完整意图：
第122个数据包，大小74字节。
它由你的电脑（MAC: 微星...，IP: 192.168.0.108） 发出，先交给局域网的路由器（MAC: TP-LINK...）。
路由器会读取它，然后根据目标IP地址（180.101.51.73） 将它转发到互联网。
而它本身携带的是一个 ICMP协议 的网络探测请求 （很可能是
ping命令发出的）。✨ 一个关键细节：MAC和IP地址的不同作用
注意第二行和第三行地址的区别：
MAC地址 (第二行) ：从
你的电脑→路由器。这描述的是 "下一跳" 。就像你寄快递，先要交给楼下代收点。IP地址 (第三行) ：从
你的电脑→目标服务器。这描述的是 "最终目的地" 。就像快递单上写的收件人最终地址。即使目标服务器远在千里之外，每一段链路的MAC地址都在变化（从电脑到路由器，路由器到下一个路由器...），但IP地址始终指向最终的那个服务器。这正是TCP/IP协议栈分层思想的绝佳体现。
🔬 第二步：解剖一个标准的以太网MAC帧
在抓包列表中选中任意一个ICMP包，然后在下方详情面板展开"Ethernet II"部分，就能看到一个完整的MAC帧头部。
目的MAC地址 (Destination)
6字节。表示这个数据包要发给谁。
在你的
ping实验中，发出帧的目的MAC 是下一站设备的地址。如果ping的是子网外的主机（如百度），这个地址是你路由器的MAC地址。源MAC地址 (Source)
6字节。表示这个数据包从哪里来。
这是发出帧的网络接口卡（NIC）的唯一硬件地址。在你抓到的
ping请求里，它就是你电脑网卡的MAC地址。类型/长度字段 (Type/Length)
2字节。告诉网卡，这个帧的数据部分装的是什么上层协议。
常见的值如
IPv4 (0x0800)表示上层是IP协议；ARP (0x0806)表示是地址解析协议。
💡 第三步：通过实验理解MAC地址的作用
MAC地址是局域网中进行"点对点"寻址的核心。为了更好地理解这一点，可以进行几个对比实验：
场景一：访问同子网的设备
当你
ping同宿舍的另一台电脑（IP在同一网段）时，你会发现，发出的ICMP请求帧中，目的MAC地址直接就是那台目标电脑的MAC地址。这说明在同一个"院子"里，数据可以直接送到邻居家。场景二：访问外网（如百度）
当你
ping www.baidu.com时，你会发现一个有趣的现象：发出的ICMP请求帧中，目的MAC地址 并不是百度的MAC（它根本不在你的局域网里），而是你默认网关的MAC地址（通常就是你的路由器）。这是为什么呢？
简单来说，你的电脑知道，要离开自己的"院子"（局域网）去往外面的世界，必须先把数据交给唯一的"大门"（网关）。所以，无论你要访问哪个外网IP，数据帧都会把网关的MAC地址作为目标，让网关帮忙把数据转发出去。
🤔 第四步：深入探究：FCS校验与ARP协议
为什么Wireshark里看不到帧校验序列（FCS）？
你可能已经注意到，Wireshark的Ethernet帧详情里没有显示帧尾的4字节FCS字段。这是因为FCS的校验工作是由网卡硬件完成的。当网卡检查完数据无误后，会把这个字段去掉，才将数据交给操作系统和Wireshark。所以，Wireshark"看到"的是校验通过的帧，但不显示这个"已用即焚"的字段。
MAC地址是如何自动获取的？------ARP协议
你一定好奇过：电脑是怎么知道"百度"的MAC地址是网关，又是怎么知道网关的MAC地址是
00:74:9c:9f:40:13的呢？这靠的是地址解析协议（ARP）。
当你
ping一个IP时，系统会先检查自己的ARP缓存表。如果找不到对应的MAC地址（比如刚开机或清了缓存），就会在局域网内广播一个ARP请求："谁拥有IP
192.168.1.1？请告诉MAC地址为AA:AA:AA:AA:AA:AA的设备。"拥有该IP的设备（如网关）会单播回复自己的MAC地址。这样，你的电脑就知道该把数据发给谁了。
是不是所有的网络协议都要经过mac层
这是一个很深刻的问题。简短的回答是：不完全是，但绝大多数你日常接触的网络协议都要经过MAC层。
要理解为什么，需要分清两个概念：MAC层 （介质访问控制层）和更广义的数据链路层。
1. 绝大多数情况：是的，必须经过MAC层
在你最熟悉的场景里（用电脑上网、手机连Wi-Fi、服务器通过网线通信），答案是肯定的。
物理媒介的强制要求 ：只要数据需要通过以太网线、Wi-Fi、光纤这些物理介质传输，就必须封装成MAC层能识别的帧格式（如Ethernet II、802.11无线帧）。MAC地址就像快递的"下一站门牌号"，没有它，交换机、路由器不知道在局域网内把数据交给谁。
你的抓包就是例子 ：你的抓包文件里，IP包外面确实套了一个
Ethernet II的MAC帧头。这就是最典型的例子：IP over Ethernet。2. 例外情况：不经过MAC层
有些网络协议可以不经过传统的MAC层，主要有这几类：
场景 例子 为什么不经过MAC层 回环地址 ping 127.0.0.1数据由操作系统直接在内部虚拟的"回环接口"处理，根本不走任何物理网卡，自然也不需要MAC封装。 点对点链路 老旧拨号上网（PPP协议）、路由器之间的专线（HDLC协议） 这种链路只有两端两个节点，不需要MAC地址来区分多个设备。它们使用PPP、HDLC等协议代替MAC层。 某些广域网技术 传统的帧中继、ATM网络 这些技术使用自己的寻址方式（如帧中继的DLCI号、ATM的VPI/VCI），不使用MAC地址。 虚拟机内部通信 同一台电脑上两个虚拟机之间的虚拟网络 虚拟交换机可以在内部直接转发，绕过物理网卡的MAC层处理。 3. 一个容易混淆的概念：MAC层 vs 数据链路层
关键在于，MAC层是数据链路层的一个子层。
数据链路层通常分为两个子层：
LLC子层（逻辑链路控制）：负责差错控制、流量控制，对上层统一接口。
MAC子层（介质访问控制）：负责封装成帧、物理寻址（MAC地址）、介质访问竞争（CSMA/CD或CSMA/CA）。
所以更准确的说法是：
所有需要经过共享介质（网线、Wi-Fi）的网络协议，都必须经过数据链路层的MAC子层。
但像PPP这样的协议，它虽然也是数据链路层，却没有MAC子层（它不需要MAC地址）。
4. 为什么你会有"所有协议都要过MAC层"的印象？
因为以太网太成功了。
我们现在上网，90%以上的最后一公里都是以太网（包括Wi-Fi，它的帧格式类似以太网）。TCP/IP协议栈在设计时，就假设下层是"尽力而为"的MAC层网络。所以：
IP协议被设计成可以运行在任何数据链路层之上（包括以太网、Wi-Fi、PPP等）。
但现实中 ，你99%抓到的包，IP外面都套着
Ethernet II。总结
问题 答案 所有网络协议都要经过MAC层吗？ 不是。 回环、PPP、某些广域网技术就不需要。 你日常上网（以太网/Wi-Fi）要经过吗？ 必须经过。 这是物理传输的前提。 你抓包看到的要经过吗？ 你已经看到了 ------IP包外面套着 Ethernet II，这就是MAC层。一句话记住 ：MAC层是"局域网以太网世界"的门票，但如果你不出这个门（回环）或走的是专线（PPP），就不需要这张票。
