网络工程师-动态路由协议（一）：BFD 快速检测与 OSPF 深度解析

一、引言

动态路由协议是大规模高可靠网络的核心支撑技术，也是软考网络工程师案例分析题和选择题的高频考点，占分值比例约 15%-20%。其中双向转发检测（BFD）作为通用快速故障检测机制，与链路状态内部网关协议 OSPF 的联动应用，是企业网、运营商网络设计的标准配置，也是历年考试的核心难点。

BFD 技术起源于 2000 年左右的运营商网络需求，2010 年正式发布 IETF RFC 5880 系列标准，解决了传统路由协议秒级故障检测导致的业务中断问题。OSPF 协议则经历了 OSPFv1（1989 年 RFC 1131）、OSPFv2（1998 年 RFC 2328，IPv4 主流版本）、OSPFv3（2008 年 RFC 5340，支持 IPv6）三个发展阶段，是目前应用最广泛的内部网关协议。

本文将从技术原理、配置实现、真题解析三个维度，系统梳理 BFD 与 OSPF 的核心知识点，覆盖软考大纲要求的全部考点。

二、BFD 协议：网络故障的毫秒级检测机制

（一）核心技术原理

BFD 是标准化的与介质、上层协议无关的双向转发检测机制，本身不具备邻居发现能力，通过与上层路由协议（OSPF、BGP、静态路由等）联动，实现链路故障的毫秒级检测，将传统路由协议的收敛时间从秒级缩短至 50ms-1s 级别，满足语音、金融交易等高可靠业务需求。

BFD 的核心工作机制为 ：会话建立后，两端按照协商的周期相互发送 BFD 控制报文，若在检测时间内未收到对端报文，则判定链路故障，立即通知关联的上层协议执行路由切换。

关键技术参数包括：

最小发送间隔（min-tx-interval）：本端发送 BFD 报文的最小周期，单位为毫秒，可配置范围 10-1000ms

最小接收间隔（min-rx-interval）：本端能够接收 BFD 报文的最小周期，单位为毫秒

检测倍数（detect-multiplier）：连续未收到报文的次数阈值，取值范围 3-50

故障检测时间 = 对端 min-tx-interval × 本端 detect-multiplier，实际运行中两端会协商取双方参数的最小值作为实际运行参数。

BFD 的优势包括：标准化、低开销、检测速度快、支持多协议联动；局限性为需要两端设备支持 BFD 功能，部署时需考虑控制报文对带宽的占用。

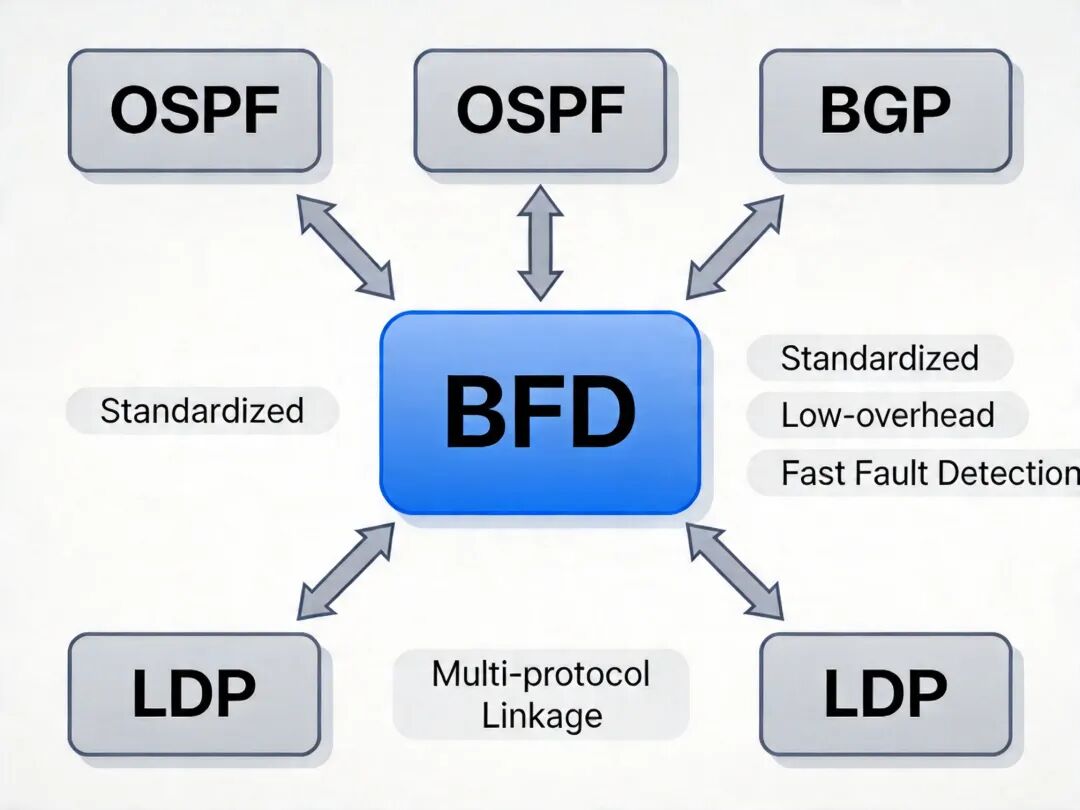

BFD 与上层协议联动架构图

（二）BFD 会话建立方式与配置实现

BFD 会话分为动态 BFD 和静态 BFD 两种建立方式，两种方式的技术特性对比如下：

动态 BFD

（1）实现原理：依赖上层路由协议的邻居发现机制，上层协议发现邻居后，将邻居 IP、出接口等信息通知 BFD 模块，BFD 自动创建对应会话

（2）特点：配置简单、自动化程度高，无需手动维护会话信息，是主流部署方式，适用于两端均支持 BFD 的常规场景

静态 BFD

（1）实现原理：管理员手动配置对端 IP 地址、本地出接口、会话标识符等参数创建会话

（2）特点：配置灵活，不受上层协议限制，适用于单臂检测（一端设备不支持 BFD）、静态路由联动、检测参数有特殊要求的场景

典型配置示例（华为设备 RIP 与动态 BFD 联动）：

（1）全局使能 BFD：

[Huawei] bfd
[Huawei-bfd] quit

（2）基于 RIP 进程全局使能 BFD（适用于多数接口需要部署 BFD 的场景）：

[Huawei] rip 1
[Huawei-rip-1] bfd all-interfaces enable
[Huawei-rip-1] bfd all-interfaces min-tx-interval 100 min-rx-interval 100 detect-multiplier 9

该配置的实际故障检测时间为 100ms × 9 = 900ms

（3）基于单个接口使能 BFD（适用于仅部分接口需要部署 BFD 的场景）：

[Huawei] interface GigabitEthernet 0/0/1
[Huawei-GigabitEthernet0/0/1] rip bfd enable

相关行业标准为 IETF RFC 5880（BFD 基础协议）、RFC 5881（BFD 与 IPv4/IPv6 联动）、RFC 5882（BFD 与路由协议联动）。

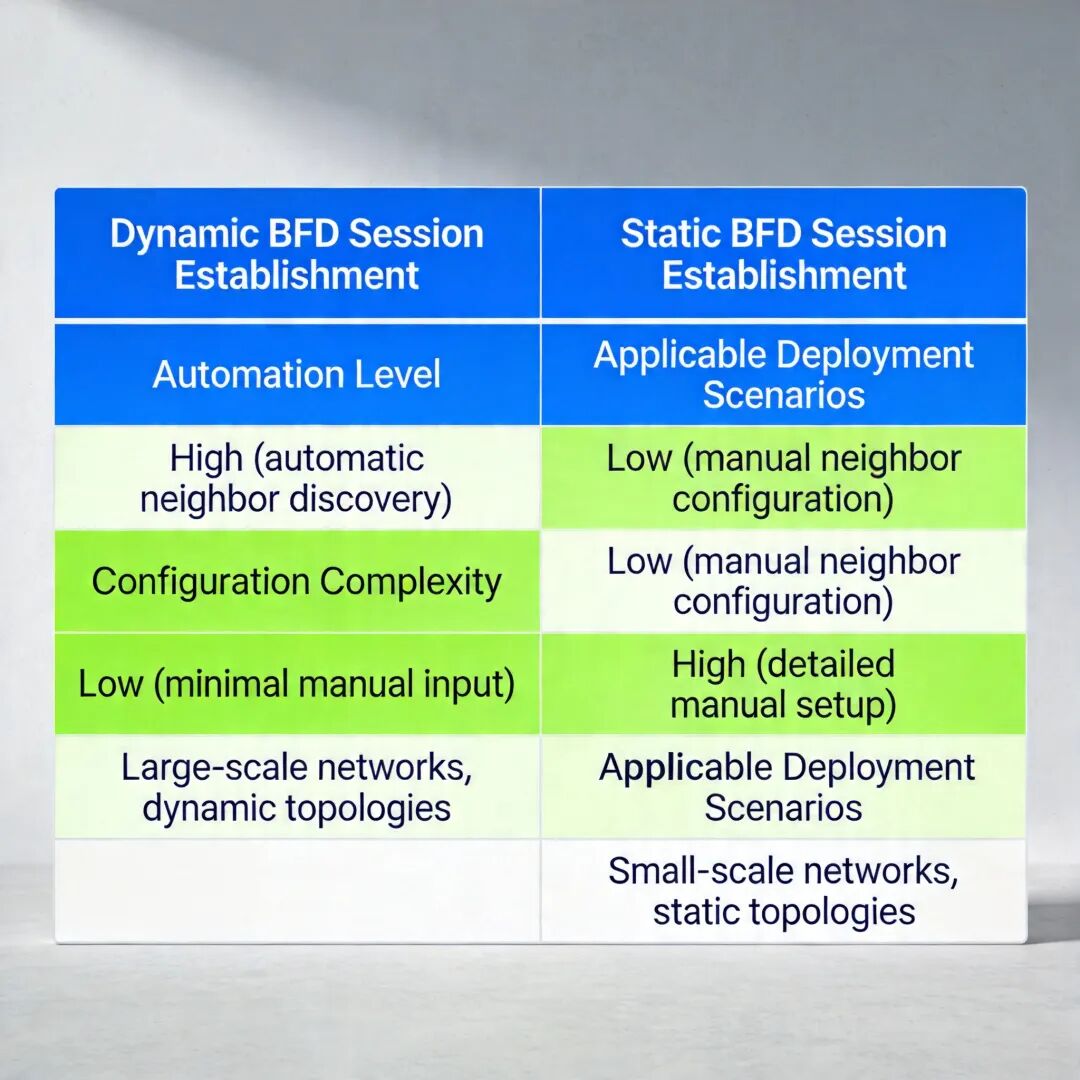

动态 BFD 与静态 BFD 特性对比表

（三）BFD 软考考点与真题解析

BFD 在软考中的高频考点包括：

全局 BFD 使能要求 ：必须在系统视图下执行bfd命令全局开启功能，否则接口或协议级别的 BFD 配置不生效

故障检测时间计算 ：常以选择题形式考查参数配置后的实际检测时间

适用场景区分 ：动态 BFD 与静态 BFD 的适用场景判断

典型真题示例：

选择题：某网络部署 BFD 与 OSPF 联动，两端配置 min-tx-interval 为 50ms，min-rx-interval 为 50ms，detect-multiplier 为 3，则实际故障检测时间为（ ）？答案：150ms。

案例题考点：排查 OSPF 与 BFD 联动故障时，需优先检查全局 BFD 是否使能，两端 BFD 参数是否匹配。

三、OSPF 协议：链路状态 IGP 的核心实现

（一）核心工作原理与基本机制

OSPF（开放最短路径优先）是基于链路状态的内部网关协议，采用 Dijkstra 最短路径优先算法（SPF）计算最优路由，直接封装在 IP 报文中传输，IP 协议号为 89，支持分层区域架构，适合大规模企业网、运营商网络部署。

OSPF 的核心工作流程分为四个阶段：

邻居发现：通过交互 Hello 报文发现直连邻居，广播型网络默认 Hello 报文发送间隔为 10 秒，死亡间隔为 40 秒；点对点网络 Hello 间隔同样为 10 秒，NBMA 网络默认 Hello 间隔为 30 秒

DR/BDR 选举：在广播型、NBMA 型多路访问网络中，为避免建立 n×(n-1)/2 个邻接关系导致的 LSA 泛洪开销，需要选举 DR（指定路由器）和 BDR（备份指定路由器），其他设备仅与 DR、BDR 建立邻接关系

DR/BDR 选举规则：

（1）先比较接口 OSPF 优先级，取值范围 0-255，数值越大越优先，优先级为 0 表示不参与选举

（2）优先级相同时，比较 Router ID，数值越大越优先

（3）选举为非抢占模式，一旦 DR/BDR 选举完成，后续新接入的设备即使优先级更高也不会触发重新选举，除非原 DR/BDR 设备故障或接口 OSPF 进程重启

Router ID 选取规则（优先级从高到低）：

（1）管理员手动配置的 Router ID

（2）设备上所有 Loopback 接口的最大 IP 地址

（3）设备上所有物理接口的最大 IP 地址

链路状态信息同步：邻接关系建立后，交互 LSA（链路状态通告）信息，同步全网链路状态数据库（LSDB）

路由计算：每个路由器独立运行 SPF 算法，基于 LSDB 计算到各个网段的最短路径，生成 OSPF 路由表

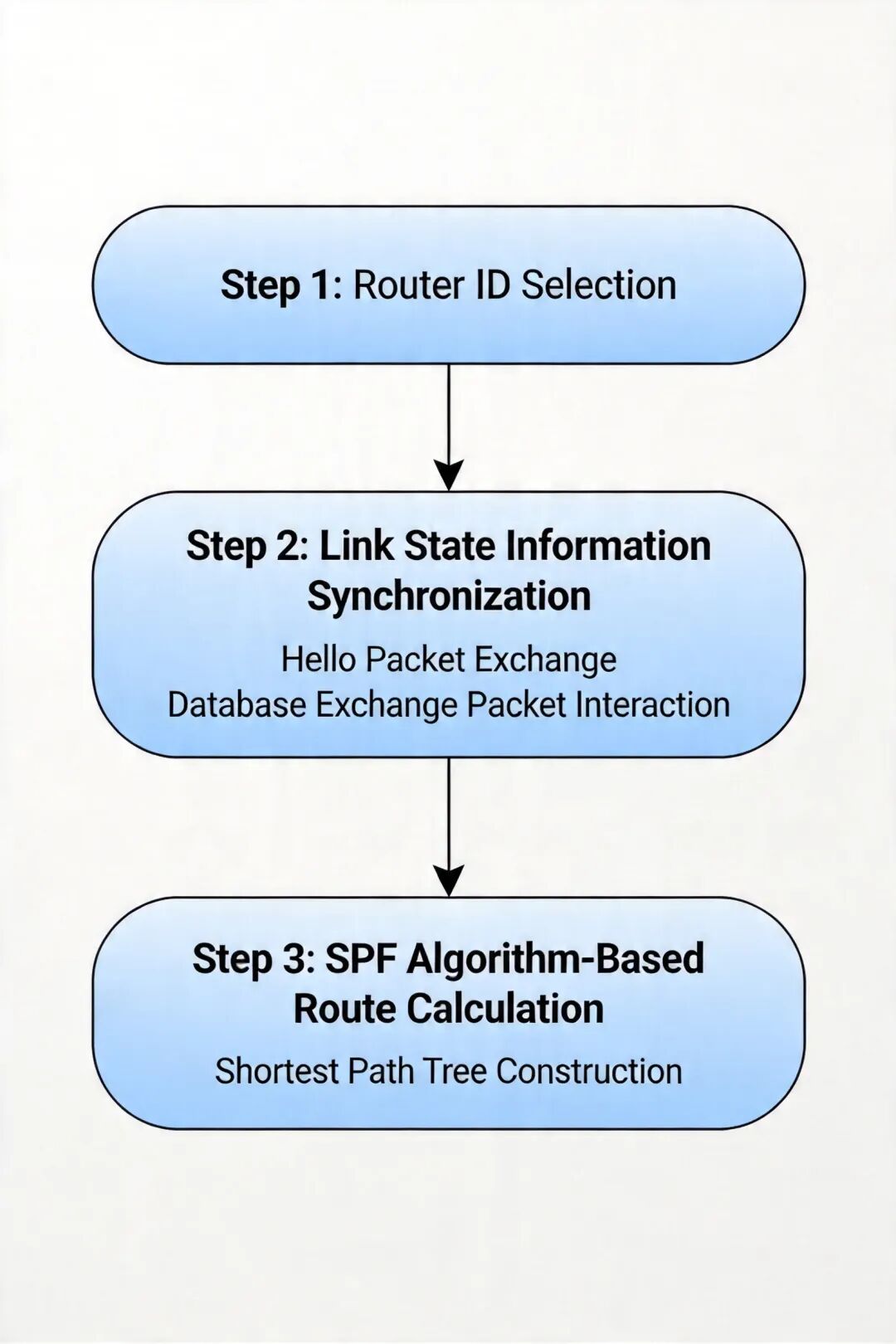

OSPF 邻接关系建立流程图

（二）OSPF 网络类型与区域架构

1. OSPF 接口网络类型

OSPF 定义了四种接口网络类型，两端接口网络类型必须一致才能正常建立邻居关系：

（1）Broadcast（广播型） ：适用于以太网等广播多路访问介质，默认开启 DR/BDR 选举，Hello 间隔 10 秒，是以太网接口的默认网络类型

（2）NBMA（非广播多路访问） ：适用于帧中继、ATM 等非广播多路访问介质，需要手动指定邻居，开启 DR/BDR 选举，Hello 间隔 30 秒

（3）P2MP（点对多点） ：由管理员手动修改而来，不选举 DR/BDR，自动发现邻居，适用于部分掩码不匹配的多点链路场景

（4）P2P（点对点） ：适用于 PPP、HDLC 封装的串行链路，不选举 DR/BDR，Hello 间隔 10 秒，是串行接口的默认网络类型

2. OSPF 分层区域架构

为解决大规模网络中 LSDB 过大、SPF 计算频繁的问题，OSPF 采用分区域设计，核心规则包括：

（1）Area 0 为骨干区域，所有非骨干区域必须直接与 Area 0 连接，区域间路由必须通过骨干区域传递

（2）ABR（区域边界路由器）：同时属于多个区域，至少有一个接口在 Area 0，负责区域间路由的汇总与传递

（3）ASBR（自治系统边界路由器）：连接 OSPF 域与其他路由协议域的设备，负责引入外部路由

OSPF 特殊区域类型及特性：

（1）Stub 区域（末梢区域）：不接收 5 类 AS 外部 LSA，由 ABR 下发 3 类默认路由，减少区域内 LSDB 规模，适用于没有外部路由接入的非骨干区域

（2）Totally Stub 区域（完全末梢区域）：不接收 3 类区域间路由（除默认路由）、4 类 ASBR 汇总 LSA、5 类外部 LSA，仅保留区域内路由和 ABR 下发的默认路由，LSDB 规模最小

（3）NSSA 区域（次末节区域）：允许引入外部路由，外部路由以 7 类 LSA 形式在区域内传播，由 ABR 转换为 5 类 LSA 传入骨干区域，适用于需要接入少量外部路由的非骨干区域

（4）Totally NSSA 区域（完全次末节区域）：在 NSSA 基础上，不接收 3 类区域间路由（除默认路由），进一步减少 LSDB 规模

3. 核心 LSA 类型

（1）1 类 LSA（Router-LSA）：每个路由器产生，描述自身的直连链路状态和开销，仅在所属区域内泛洪

（2）2 类 LSA（Network-LSA）：由广播 / NBMA 网络的 DR 产生，描述本网段所有连接的路由器接口地址，仅在所属区域内泛洪

（3）3 类 LSA（Summary-LSA）：由 ABR 产生，用于区域间传递路由信息，可跨区域泛洪

（4）4 类 LSA（ASBR-Summary-LSA）：由 ABR 产生，用于通告 ASBR 的地址，帮助其他区域的路由器定位 ASBR

（5）5 类 LSA（AS-External-LSA）：由 ASBR 产生，描述 OSPF 域外的路由信息，在整个 OSPF 域内泛洪（Stub、Totally Stub 区域除外）

（6）7 类 LSA（NSSA-External-LSA）：由 NSSA 区域的 ASBR 产生，描述引入的外部路由，仅在所属 NSSA 区域内泛洪

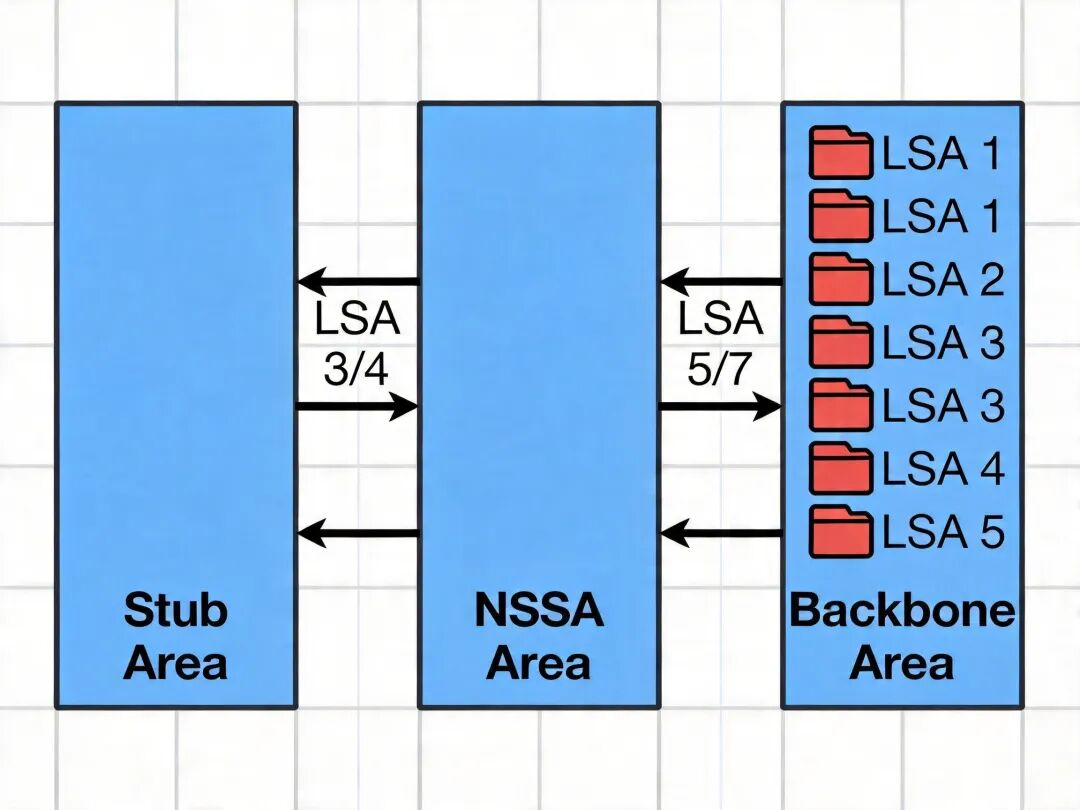

OSPF 区域架构与 LSA 传播示意图

（三）OSPF 配置与排错考点

1. 基础配置示例（华为设备）

启动OSPF进程
1，手动配置Router ID为1.1.1.1
[R1] ospf 1 router-id 1.1.1.1# 进入区域0视图
[R1-ospf-1] area 0# 宣告直连网段，使用反掩码，10.1.12.0/30网段对应反掩码0.0.0.3
[R1-ospf-1-area-0.0.0.0] network 10.1.12.0 0.0.0.3# 宣告Loopback0接口地址1.1.1.1/32
[R1-ospf-1-area-0.0.0.0] network 1.1.1.1 0.0.0.0

2. 常用排错命令

（1）display ospf peer brief：查看 OSPF 邻居摘要信息，检查邻居状态是否正常

（2）display ospf lsdb：查看 OSPF 链路状态数据库，验证 LSA 信息是否完整，是 OSPF 排错的核心命令

（3）display ospf routing：查看 OSPF 路由表，检查路由学习是否正常

3. 高频考点与真题解析

（1）DR/BDR 选举考点：广播网络中 R1、R2 优先级为 0，R3 优先级 100，R4 优先级 101，则 DR 为 R4，BDR 为 R3；优先级为 0 的设备不参与选举，仅与 DR、BDR 建立 Full 邻接关系，与其他非 DR 设备保持 2-Way 邻居状态

（2）接口选举控制：若需要某接口不参与 DR/BDR 选举，需在接口视图下配置ospf dr-priority 0

（3）常见排错场景：两台路由器 OSPF 邻居状态为 Full 但无法学习到路由，常见原因包括network命令配置的反掩码范围未包含接口 IP、区域类型配置不匹配、路由过滤策略配置错误

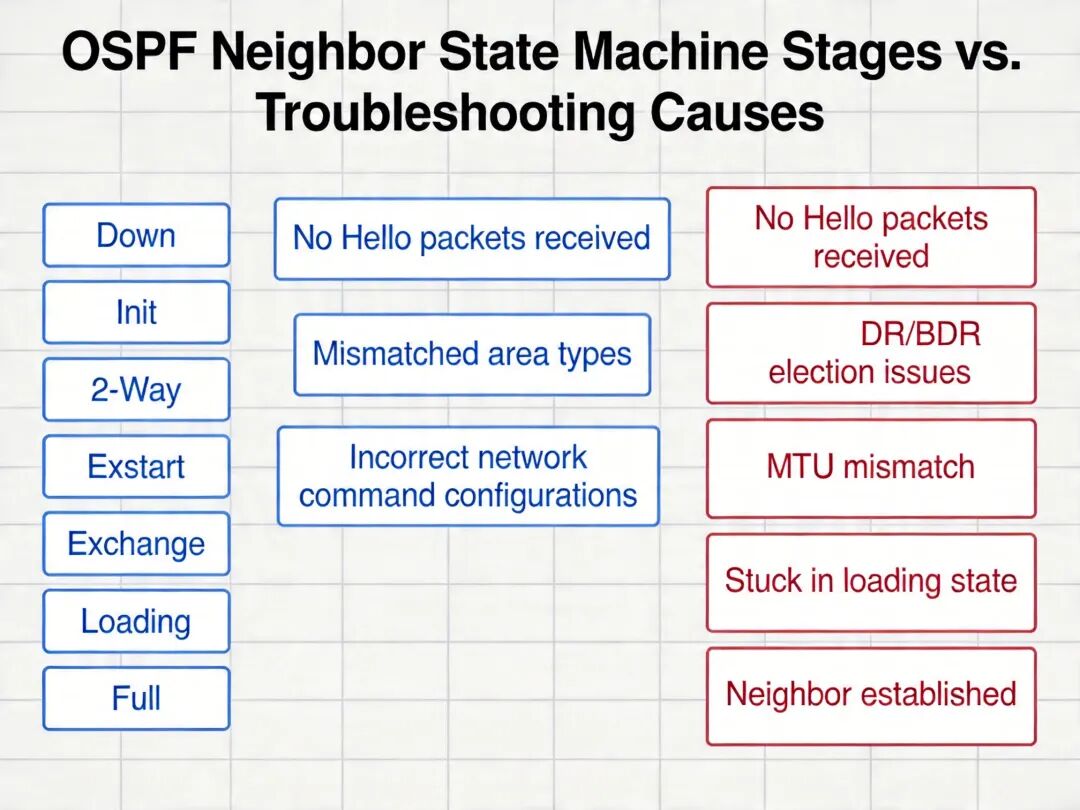

OSPF 邻居状态机与常见故障原因对照表

四、BFD 与 OSPF 联动部署实践

BFD 与 OSPF 联动是高可靠网络的标准配置，可实现 OSPF 链路故障的毫秒级检测，替代传统 40 秒的 Hello 报文死亡间隔检测，大幅提升网络收敛速度。

典型配置示例：

全局使能BFD
[R1] bfd[R1-bfd] quit # OSPF进程下全局使能BFD
[R1] ospf 1
[R1-ospf-1] bfd all-interfaces enable
[R1-ospf-1] bfd all-interfaces min-tx-interval 50 min-rx-interval 50 detect-multiplier 3

SPF 的链路故障检测时间可缩短至 150ms，满足高可靠业务需求。联动部署的注意事项包括：

两端设备的 BFD 参数必须匹配，否则会话无法建立

对于不需要部署 BFD 的接口，可在接口视图下执行ospf bfd disable关闭 BFD 功能

静态 BFD 与 OSPF 联动适用于对端设备不支持动态 BFD 的场景，需手动配置 BFD 会话参数

五、技术发展与软考备考建议

（一）技术发展趋势

BFD 技术目前已向 Segment Routing、SRv6 等新型转发技术扩展，支持更灵活的隧道检测能力，在 5G 承载网、数据中心网络中广泛应用

OSPFv3 作为支持 IPv6 的版本，已成为 IPv6 网络 IGP 部署的主流标准，软考中对 OSPFv3 的考查比例逐年提升

与 SDN 控制器的结合：OSPF 的链路状态信息可上送 SDN 控制器，实现全局网络视图的统一管理

（二）软考备考重点

上午选择题高频考点：BFD 故障检测时间计算、OSPF Router ID 选取规则、DR/BDR 选举规则、LSA 类型及传播范围、特殊区域特性

下午案例题高频考点：OSPF 邻居故障排查、特殊区域配置、BFD 与 OSPF 联动配置、路由引入故障排查

备考最佳实践：优先掌握 OSPF 基本配置和邻居状态机，结合模拟器完成 BFD 联动、特殊区域配置的实验，重点理解 LSA 的传播规则和区域设计逻辑

六、总结

本文系统梳理了 BFD 快速检测协议与 OSPF 链路状态路由协议的核心知识点，覆盖技术原理、配置实现、真题考点三个维度：

BFD 作为通用故障检测机制，分为动态和静态两种会话建立方式，可与 OSPF 等上层协议联动实现毫秒级故障检测，核心考点包括全局使能要求、故障检测时间计算

OSPF 作为主流内部网关协议，核心机制包括邻居发现、DR/BDR 选举、分层区域设计、LSA 泛洪，重点掌握特殊区域特性、LSA 类型、配置与排错方法

BFD 与 OSPF 联动是高可靠网络的标准配置，也是软考案例题的常见考查点

下一篇文章将深入解析自治系统间的边界网关协议 BGP，覆盖路径矢量机制、IBGP/EBGP 邻居规则、路由反射器、路径属性等核心考点，构建完整的动态路由知识体系。
