【Unity UGUI】ScrollRect 与 Scrollbar 深度用法

文章目录

• • [0. 效果预览](#0. 效果预览)
  • [1. 需求分析](#1. 需求分析)
  • [2. Hierarchy 搭建](#2. Hierarchy 搭建)
  • • 基础垂直滚动列表
    • 水平滚动列表
  • [3. 核心组件配置](#3. 核心组件配置)
  • • [ScrollRect 参数](#ScrollRect 参数)
    • [Content 配置要点](#Content 配置要点)
    • [Scrollbar 参数](#Scrollbar 参数)
  • [4. 完整代码](#4. 完整代码)
  • • [4.1 代码控制滚动位置](#4.1 代码控制滚动位置)
    • [4.2 动态添加列表项](#4.2 动态添加列表项)
    • [4.3 嵌套 ScrollRect 冲突处理](#4.3 嵌套 ScrollRect 冲突处理)
  • [5. 使用方法](#5. 使用方法)
  • [6. 参数说明](#6. 参数说明)
  • • [ScrollController 脚本参数](#ScrollController 脚本参数)
    • [DynamicListExample 脚本参数](#DynamicListExample 脚本参数)
  • [7. 变体与扩展](#7. 变体与扩展)
  • • [7.1 Scrollbar 自动隐藏与自定义样式](#7.1 Scrollbar 自动隐藏与自定义样式)
    • [7.2 弹性回弹自定义](#7.2 弹性回弹自定义)
    • [7.3 滚动事件监听](#7.3 滚动事件监听)
  • [8. 常见问题](#8. 常见问题)
  • [9. 性能 / 适配建议](#9. 性能 / 适配建议)

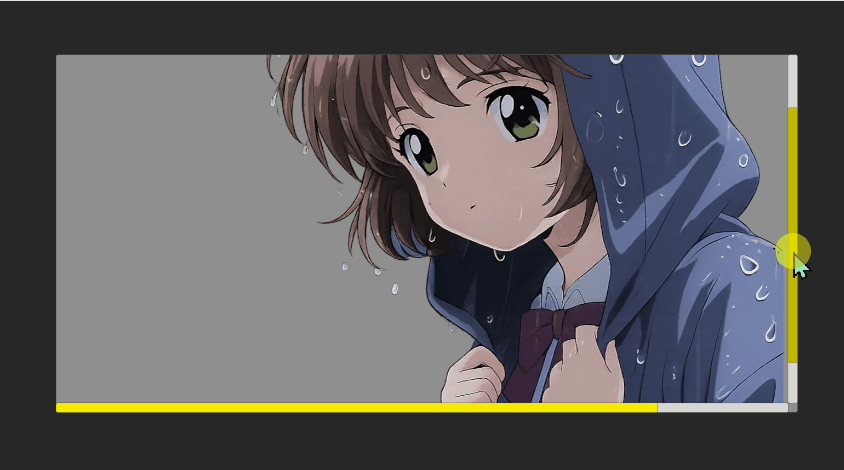

0. 效果预览

ScrollRect 是 UGUI 中最核心的滚动容器：背包列表、聊天记录、设置面板、排行榜------几乎所有需要滚动的 UI 都靠它。配合 Scrollbar 做滚动条指示，再加上 Layout 组件自动排列子元素，就是一套完整的滚动列表方案。但嵌套滚动冲突、Layout 联动陷阱、弹性回弹自定义这些坑，不提前了解会浪费大量调试时间。

---

1. 需求分析

核心思路：ScrollRect = 一个可拖拽的 Content 容器 + Viewport 裁剪区域 + 可选的 Scrollbar 联动。Content 的大小决定可滚动范围，Viewport 决定可见区域。

典型使用场景：

• 背包 / 道具列表（垂直滚动 + GridLayout）
• 聊天记录（垂直滚动 + 自动滚到底部）
• 设置面板（垂直滚动 + 多种控件混排）
• 横向轮播 / 页签切换（水平滚动）
• 排行榜 / 好友列表

需要实现的功能点：

• ScrollRect 基础配置（水平/垂直滚动）
• Viewport + Mask/RectMask2D 裁剪
• Content 配合 Layout 组件自动排列
• Scrollbar 联动与自定义样式
• 弹性回弹（Elastic）与惯性（Inertia）调节
• 代码控制滚动位置（滚到顶部/底部/指定项）
• 嵌套 ScrollRect 冲突处理

前置知识：建议先阅读本系列 文章 1（总领篇） 和 文章 2（细节篇），了解 Canvas、RectTransform、Rebuild/Rebatch 机制。

---

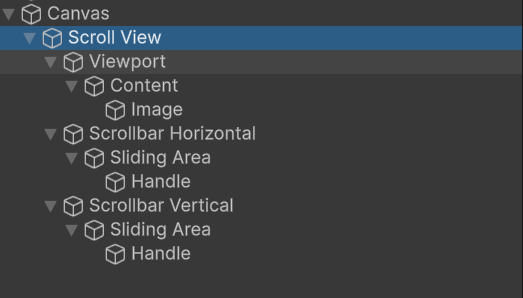

2. Hierarchy 搭建

基础垂直滚动列表

Canvas
└── ScrollView
    ├── Viewport（RectMask2D）          ← 裁剪区域
    │   └── Content（VerticalLayoutGroup + ContentSizeFitter）
    │       ├── Item_01
    │       ├── Item_02
    │       ├── Item_03
    │       └── ...
    ├── Scrollbar Vertical（Scrollbar）  ← 垂直滚动条（可选）
    │   └── Sliding Area
    │       └── Handle（Image）          ← 滚动条滑块
    └── Scrollbar Horizontal（Scrollbar）← 水平滚动条（可选）

• ScrollView ：父对象，挂 ScrollRect 组件 + Image（背景，可选）
• Viewport ：挂 RectMask2D（推荐）或 Mask + Image，裁剪超出区域的内容
• Content ：实际承载子元素的容器，挂 VerticalLayoutGroup（垂直排列）+ ContentSizeFitter（自动撑开高度）
• Scrollbar ：滚动条，ScrollRect 的 Vertical Scrollbar 属性指向它

快捷创建 ：Hierarchy 右键 → UI → Scroll View 会自动生成完整的层级结构（含 Viewport、Content、两个 Scrollbar），省去手动搭建。

水平滚动列表

和垂直列表结构相同，区别：

• Content 挂 HorizontalLayoutGroup（水平排列）
• ContentSizeFitter 的 Horizontal Fit 设为 Preferred Size
• ScrollRect 勾选 Horizontal，取消 Vertical

---

3. 核心组件配置

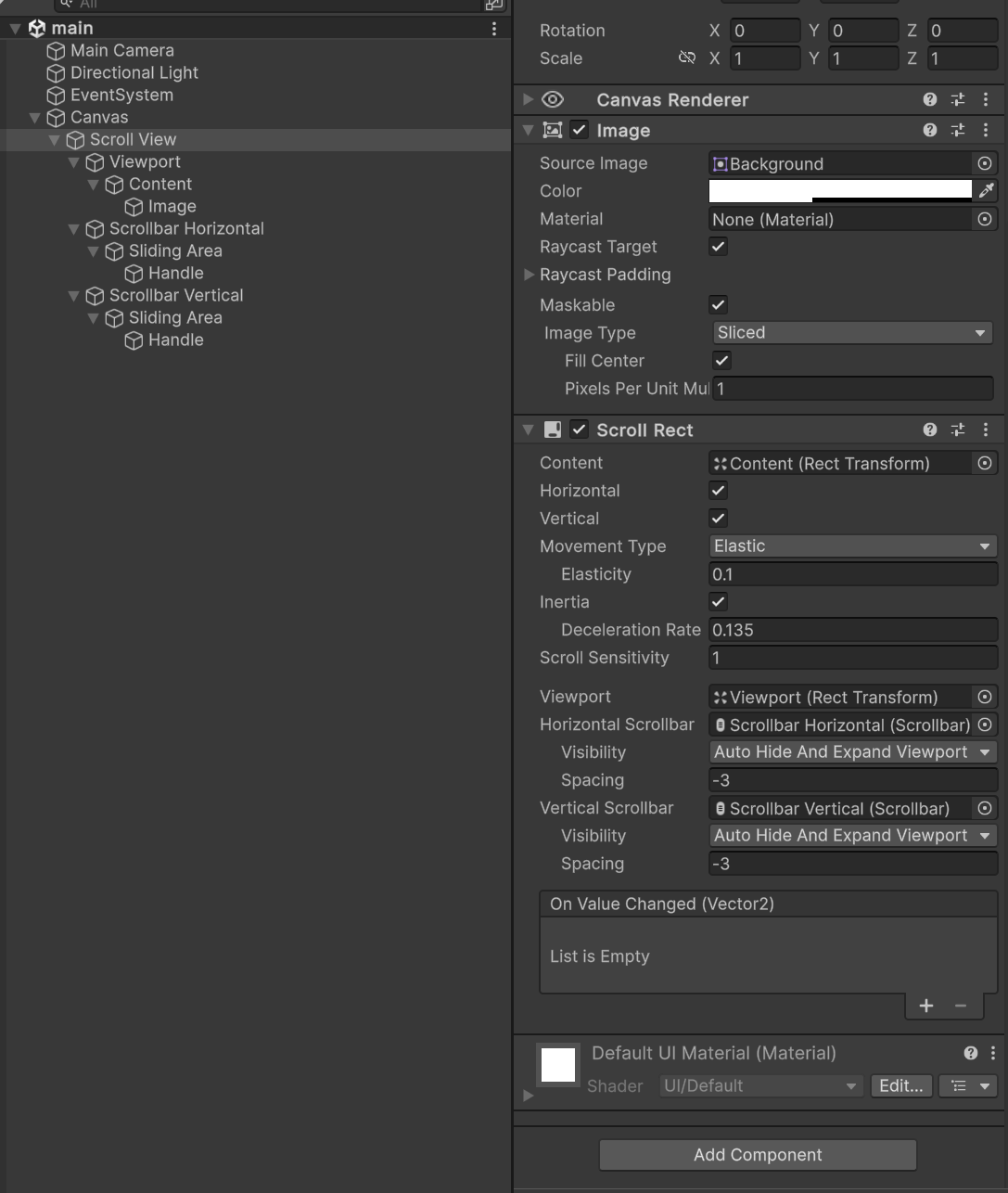

ScrollRect 参数

参数	说明
Content	指向 Content 对象的 RectTransform
Horizontal	是否允许水平滚动
Vertical	是否允许垂直滚动
Movement Type	滚动到边界时的行为：Unrestricted（无限制）/ Elastic（弹性回弹）/ Clamped（硬停）
Elasticity	弹性回弹的强度（仅 Elastic 模式，默认 0.1，越小回弹越慢）
Inertia	是否启用惯性（松手后继续滑动）
Deceleration Rate	惯性减速率（0=立即停止，1=永不停止，默认 0.135）
Scroll Sensitivity	鼠标滚轮灵敏度
Viewport	指向 Viewport 的 RectTransform
Horizontal Scrollbar / Vertical Scrollbar	指向对应的 Scrollbar 组件
Scrollbar Visibility	滚动条显示模式：Permanent（常驻）/ Auto Hide（自动隐藏）/ Auto Hide And Expand Viewport（隐藏时扩展 Viewport）

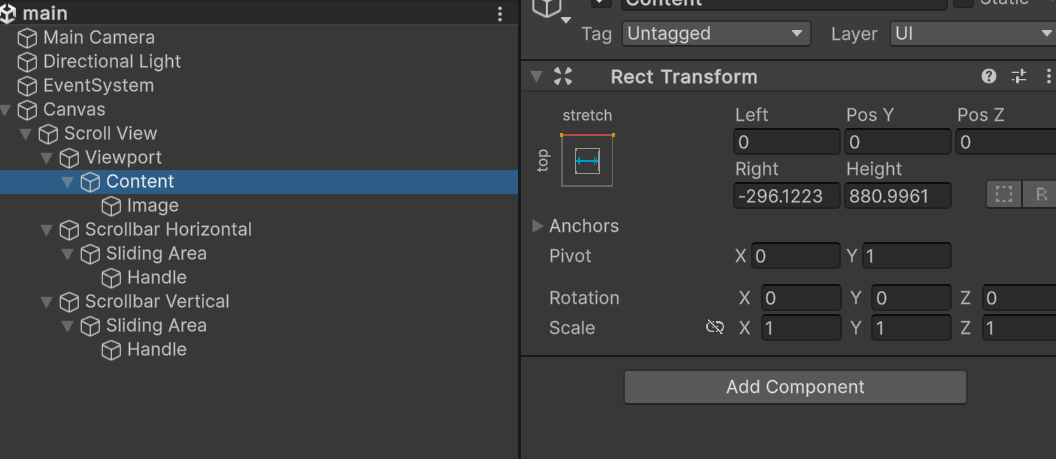

Content 配置要点

组件	关键参数	说明
VerticalLayoutGroup	Spacing = 10, Child Alignment = Upper Center	子元素垂直排列，间距 10
ContentSizeFitter	Vertical Fit = Preferred Size	Content 高度自动撑开，等于所有子元素高度之和
RectTransform	Pivot = (0.5, 1), Anchors = Top-Stretch	Pivot 必须在顶部，否则添加子元素时 Content 会向下偏移

关键坑点：Content 的 Pivot 设错是最常见的 ScrollRect 问题。垂直滚动时 Pivot.y 必须为 1（顶部），水平滚动时 Pivot.x 必须为 0（左侧）。否则 ContentSizeFitter 撑开 Content 时，内容会向错误方向偏移。

Scrollbar 参数

参数	说明
Handle Rect	指向滑块（Handle）的 RectTransform
Direction	滚动方向：Bottom To Top / Top To Bottom / Left To Right / Right To Left
Value	当前滚动位置（0~1）
Size	滑块大小（0~1，表示可见区域占总内容的比例，ScrollRect 会自动设置）

---

4. 完整代码

4.1 代码控制滚动位置

using UnityEngine;
using UnityEngine.UI;
using System.Collections;

/// <summary>
/// ScrollRect 滚动位置控制
/// 挂载到 ScrollView 对象上
/// </summary>
public class ScrollController : MonoBehaviour
{
    [SerializeField] private ScrollRect _scrollRect;

    // ===== 滚动到顶部 =====
    public void ScrollToTop()
    {
        // verticalNormalizedPosition: 1=顶部, 0=底部
        _scrollRect.verticalNormalizedPosition = 1f;
    }

    // ===== 滚动到底部 =====
    public void ScrollToBottom()
    {
        _scrollRect.verticalNormalizedPosition = 0f;
    }

    // ===== 平滑滚动到底部（协程） =====
    public void SmoothScrollToBottom()
    {
        StartCoroutine(SmoothScrollCoroutine(0f, 0.3f));
    }

    // ===== 平滑滚动到顶部（协程） =====
    public void SmoothScrollToTop()
    {
        StartCoroutine(SmoothScrollCoroutine(1f, 0.3f));
    }

    private IEnumerator SmoothScrollCoroutine(float targetPos, float duration)
    {
        float startPos = _scrollRect.verticalNormalizedPosition;
        float elapsed = 0f;

        while (elapsed < duration)
        {
            elapsed += Time.deltaTime;
            float t = Mathf.SmoothStep(0f, 1f, elapsed / duration);
            _scrollRect.verticalNormalizedPosition = Mathf.Lerp(startPos, targetPos, t);
            yield return null;
        }

        _scrollRect.verticalNormalizedPosition = targetPos;
    }

    // ===== 滚动到指定子元素 =====
    public void ScrollToChild(RectTransform child)
    {
        // 计算子元素在 Content 中的归一化位置
        RectTransform content = _scrollRect.content;
        float contentHeight = content.rect.height;
        float viewportHeight = _scrollRect.viewport.rect.height;
        float scrollRange = contentHeight - viewportHeight;

        if (scrollRange <= 0) return;  // 内容不够长，无需滚动

        // 子元素顶部相对 Content 顶部的距离
        float childTop = Mathf.Abs(child.anchoredPosition.y);
        float normalizedPos = 1f - (childTop / scrollRange);
        normalizedPos = Mathf.Clamp01(normalizedPos);

        _scrollRect.verticalNormalizedPosition = normalizedPos;
    }
}

4.2 动态添加列表项

using UnityEngine;
using UnityEngine.UI;
using TMPro;

/// <summary>
/// 动态添加/删除列表项
/// </summary>
public class DynamicListExample : MonoBehaviour
{
    [SerializeField] private ScrollRect _scrollRect;
    [SerializeField] private GameObject _itemPrefab;  // 列表项预制体
    [SerializeField] private Transform _content;       // Content 容器

    // ===== 添加一条列表项 =====
    public void AddItem(string text)
    {
        GameObject item = Instantiate(_itemPrefab, _content);
        // 设置文字
        TMP_Text label = item.GetComponentInChildren<TMP_Text>();
        if (label != null) label.text = text;

        // 添加后等一帧再滚到底部（等 Layout 重建完成）
        StartCoroutine(ScrollToBottomNextFrame());
    }

    // ===== 清空所有列表项 =====
    public void ClearAll()
    {
        for (int i = _content.childCount - 1; i >= 0; i--)
        {
            Destroy(_content.GetChild(i).gameObject);
        }
    }

    private System.Collections.IEnumerator ScrollToBottomNextFrame()
    {
        // 等一帧，让 ContentSizeFitter 重新计算 Content 高度
        yield return null;
        // 强制立即重建 Layout
        LayoutRebuilder.ForceRebuildLayoutImmediate(_content as RectTransform);
        _scrollRect.verticalNormalizedPosition = 0f;
    }
}

4.3 嵌套 ScrollRect 冲突处理

using UnityEngine;
using UnityEngine.UI;
using UnityEngine.EventSystems;

/// <summary>
/// 嵌套 ScrollRect 冲突处理
/// 挂载到内层 ScrollRect 对象上
/// 当内层滚动到边界时，自动把事件传递给外层
/// </summary>
public class NestedScrollRect : MonoBehaviour, IBeginDragHandler, IDragHandler, IEndDragHandler
{
    [SerializeField] private ScrollRect _parentScrollRect;  // 外层 ScrollRect
    private ScrollRect _selfScrollRect;
    private bool _isDraggingParent;

    void Awake()
    {
        _selfScrollRect = GetComponent<ScrollRect>();
    }

    public void OnBeginDrag(PointerEventData eventData)
    {
        // 判断拖拽方向是否和自身滚动方向一致
        // 如果不一致（如自身水平滚动，用户垂直拖拽），交给父级处理
        _isDraggingParent = ShouldPassToParent(eventData);

        if (_isDraggingParent)
        {
            _parentScrollRect.OnBeginDrag(eventData);
        }
    }

    public void OnDrag(PointerEventData eventData)
    {
        if (_isDraggingParent)
        {
            _parentScrollRect.OnDrag(eventData);
        }
    }

    public void OnEndDrag(PointerEventData eventData)
    {
        if (_isDraggingParent)
        {
            _parentScrollRect.OnEndDrag(eventData);
        }
        _isDraggingParent = false;
    }

    private bool ShouldPassToParent(PointerEventData eventData)
    {
        // 自身是水平滚动，用户垂直拖拽 → 交给父级
        // 自身是垂直滚动，用户水平拖拽 → 交给父级
        bool isHorizontalDrag = Mathf.Abs(eventData.delta.x) > Mathf.Abs(eventData.delta.y);

        if (_selfScrollRect.horizontal && !_selfScrollRect.vertical)
            return !isHorizontalDrag;  // 自身水平，用户垂直 → 传递
        if (_selfScrollRect.vertical && !_selfScrollRect.horizontal)
            return isHorizontalDrag;   // 自身垂直，用户水平 → 传递

        return false;
    }
}

---

5. 使用方法

1. Hierarchy 右键 → UI → Scroll View 自动创建完整层级。

2. 删除不需要的 Scrollbar（如只需垂直滚动，删除 Horizontal Scrollbar）。

3. 配置 Content：

   • 添加 VerticalLayoutGroup（Spacing = 10）
   • 添加 ContentSizeFitter（Vertical Fit = Preferred Size）
   • 设置 Pivot = (0.5, 1)（顶部对齐，最关键的一步）

4. 创建列表项预制体（Item Prefab），设好固定高度。

5. 将预制体实例化到 Content 下，或在 Inspector 中手动添加子对象。

6. 挂载 ScrollController 脚本，拖入 ScrollRect 引用。

---

6. 参数说明

ScrollController 脚本参数

参数	类型	默认值	说明
_scrollRect	ScrollRect	---	ScrollRect 组件引用

DynamicListExample 脚本参数

参数	类型	默认值	说明
_scrollRect	ScrollRect	---	ScrollRect 组件引用
_itemPrefab	GameObject	---	列表项预制体
_content	Transform	---	Content 容器引用

---

7. 变体与扩展

7.1 Scrollbar 自动隐藏与自定义样式

ScrollRect 的 Scrollbar Visibility 设为 Auto Hide And Expand Viewport：
- 内容不够长时 Scrollbar 自动隐藏，Viewport 自动扩展填满
- 内容超出时 Scrollbar 自动显示

自定义 Scrollbar 样式：

1. Handle 的 Image 替换为自定义滑块图片（圆角矩形/胶囊形）
2. Background 的 Image 替换为轨道图片（或设为透明）
3. 调整 Handle 的 Min Size（Scrollbar 组件没有直接参数，通过 Handle 的 RectTransform 最小宽/高控制）

7.2 弹性回弹自定义

// 运行时调整弹性参数
scrollRect.movementType = ScrollRect.MovementType.Elastic;
scrollRect.elasticity = 0.05f;  // 更慢的回弹（默认 0.1）

// 关闭弹性，硬停在边界
scrollRect.movementType = ScrollRect.MovementType.Clamped;

// 无限制滚动（内容可以拖出边界不回弹）
scrollRect.movementType = ScrollRect.MovementType.Unrestricted;

7.3 滚动事件监听

// 监听滚动位置变化
scrollRect.onValueChanged.AddListener(OnScrollValueChanged);

private void OnScrollValueChanged(Vector2 normalizedPos)
{
    // normalizedPos.y: 1=顶部, 0=底部
    if (normalizedPos.y <= 0.01f)
    {
        Debug.Log("滚到底部了，可以加载更多");
        // LoadMore();
    }
}

---

8. 常见问题

Q: Content 添加子元素后滚动范围没变？

A: Content 没挂 ContentSizeFitter，或者 Vertical Fit 没设为 Preferred Size。ContentSizeFitter 负责根据子元素自动撑开 Content 的高度，没有它 Content 高度固定不变，ScrollRect 不知道内容变长了。

Q: 添加子元素后 Content 向下偏移，列表从中间开始？

A: Content 的 Pivot.y 不是 1。垂直滚动列表的 Content Pivot 必须设为 (0.5, 1)（顶部），否则 ContentSizeFitter 撑开高度时会以 Pivot 为中心向两边扩展。

Q: ScrollRect + LayoutGroup 子元素位置错乱？

A: Layout 重建是异步的，在同一帧内 Instantiate 子元素后立即读取位置会拿到旧值。解决：yield return null 等一帧，或调用 LayoutRebuilder.ForceRebuildLayoutImmediate(content) 强制立即重建。

Q: 嵌套 ScrollRect 内层无法滚动 / 外层被劫持？

A: 默认情况下内层 ScrollRect 会吃掉所有拖拽事件。用本文的 NestedScrollRect 脚本，根据拖拽方向判断应该由哪层处理。

Q: Scrollbar 滑块太小 / 消失了？

A: 内容非常长时，Scrollbar 的 Handle Size 会按比例缩小到几乎看不见。可以给 Handle 设一个最小高度：在 Handle 的 RectTransform 上设 Min Height（通过 LayoutElement 组件的 Min Height）。

---

9. 性能 / 适配建议

• Mask vs RectMask2D ：Viewport 推荐用 RectMask2D 而非 Mask。RectMask2D 不需要额外的 Image 组件，不增加 Draw Call，且裁剪在 Shader 层面完成，性能更好。Mask 使用 Stencil Buffer 裁剪，会打断合批。
• Layout 重建开销 ：每次添加/删除子元素都会触发 Layout Rebuild。大量频繁操作时（如聊天消息刷屏），考虑批量添加后统一调用一次 LayoutRebuilder.ForceRebuildLayoutImmediate，而不是每条消息都触发。
• 大量列表项：ScrollRect 默认会渲染所有子元素（包括不可见的）。100 个以内没问题，1000+ 个会有明显性能问题。大数据量场景必须用对象池 + 虚拟滚动（只渲染可见项），参考本系列后续文章 11（高性能无限滚动列表）。
• 惯性与帧率 ：Deceleration Rate 在低帧率设备上表现可能不一致。如果需要精确控制滚动行为，关闭 Inertia 自己用协程实现。
• 移动端触摸 ：ScrollRect 默认支持触摸拖拽，但 Scroll Sensitivity 只影响鼠标滚轮，不影响触摸。触摸灵敏度由拖拽距离直接决定，无需额外配置。
