一、引言
BGP（边界网关协议）与 VRRP（虚拟路由冗余协议）是软考网络工程师案例分析题的核心高频考点，两项技术分别对应广域网自治系统间路由控制和局域网网关冗余两大高可靠网络建设核心场景，在历年案例题中占比超过 20%。BGP 起源于 1989 年的 RFC1105，历经 4 个版本迭代，当前主流为 BGPv4（RFC4271），是目前唯一用于互联网自治系统间路由交换的标准协议；VRRP 于 1998 年由 IETF 发布 RFC2338，最新版本为 VRRPv3（RFC5798），是园区网、数据中心网关冗余的主流实现方案。本文将从原理剖析、配置拆解、真题解析三个维度，系统梳理两项技术的考点与实战要点。
二、BGP 协议核心原理与机制
（一）基本定义与工作框架
BGP 是路径矢量型外部网关协议（EGP），基于 TCP 179 端口建立可靠邻居连接，核心作用是在不同自治系统（AS，编号范围 1-65535，其中 64512-65535 为私有 AS 号）间交换可达路由信息。与 OSPF、RIP 等内部网关协议（IGP）不同，BGP 不负责拓扑发现和路由计算，而是通过引入 IGP 路由、传递携带路径属性的路由条目，实现跨 AS 的路由优选与防环。
（二）核心路径属性与选路规则
BGP 路由条目携带的路径属性是路由控制和防环的核心，软考重点考察三类属性：
Origin 属性：标记路由的来源类型，优先级从高到低为 IGP（i，通过 network 命令宣告）> EGP（e，从 EGP 协议引入）> Incomplete（?，通过 import-route 命令引入），同一路由存在多个来源时优先选择 Origin 优先级更高的条目。
AS_PATH 属性 ：路由传递过程中经过的 AS 号序列，是 BGP 的核心防环机制：路由器收到包含自身 AS 号的路由更新时直接丢弃，避免跨 AS 路由环路；同时 AS_PATH 长度越短，路由优先级越高，是 BGP 选路的核心判断依据之一。
NEXT_HOP 属性 ：指明路由的下一跳 IP 地址，存在两个关键规则：发送给 EBGP 对等体的路由，下一跳自动修改为自身 TCP 连接源地址；收到 EBGP 路由后传递给 IBGP 对等体时，默认保持下一跳不变，该机制易导致 IBGP 域内下一跳不可达的 "路由黑洞" 问题，标准解决方案是在 IBGP 对等体配置peer [邻居地址] next-hop-local命令，将下一跳修改为自身 IBGP 通信地址。

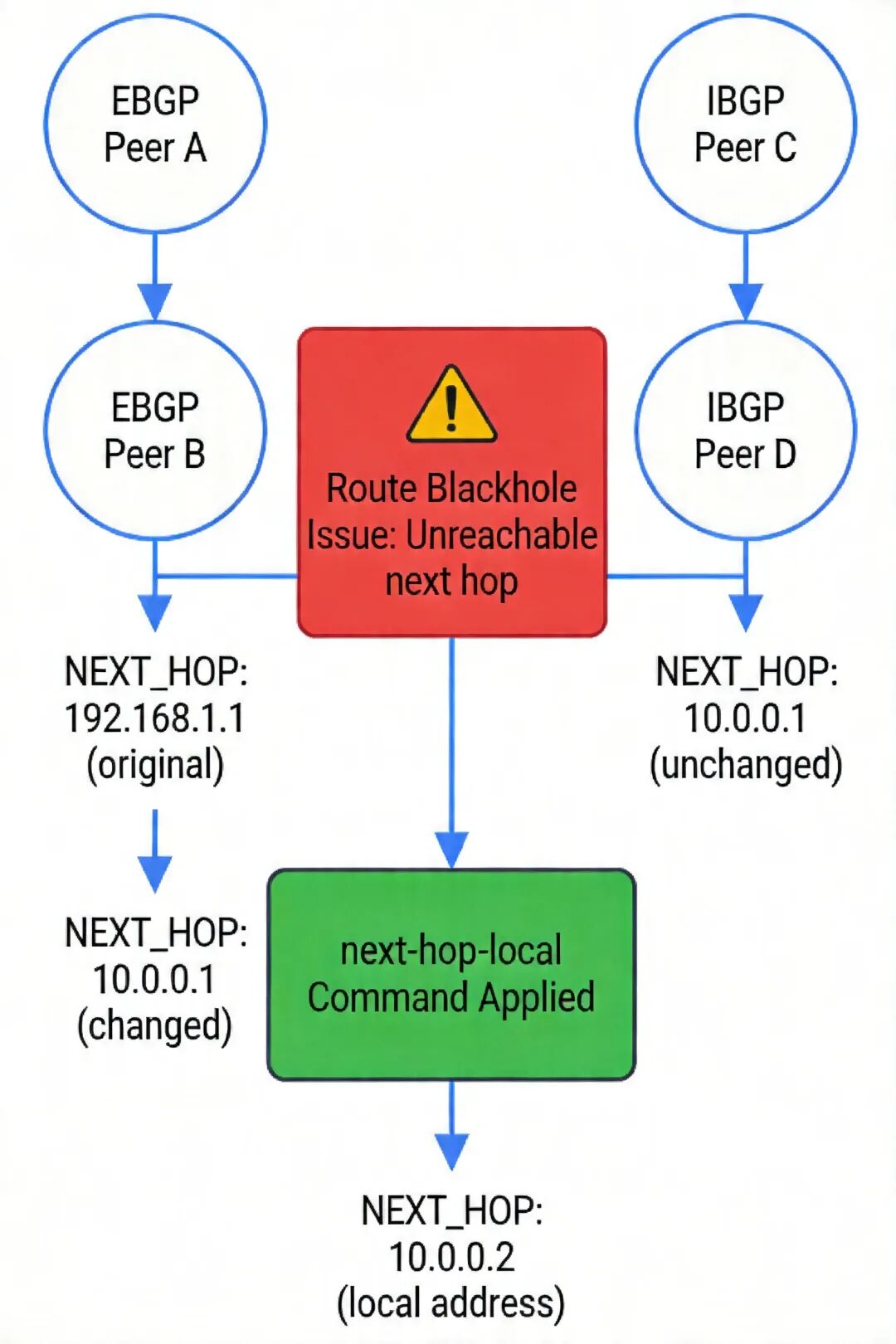

BGP 路径属性传递示意图，包含 EBGP、IBGP 邻居关系下 NEXT_HOP 属性变化流程
（三）邻居状态机与报文类型
BGP 邻居建立需经历 6 个状态迁移：Idle（初始状态，等待启动触发）-> Connect（尝试建立 TCP 连接）-> Active（TCP 连接失败，重试连接）-> OpenSent（TCP 连接建立，发送 OPEN 报文）-> OpenConfirm（收到对方 OPEN 报文，参数协商通过）-> Established（邻居关系建立，可交换路由信息），只有进入 Established 状态的邻居才能正常传递路由。
BGP 定义 5 类核心报文：OPEN 报文用于邻居参数协商；UPDATE 报文用于发布或撤销路由，IBGP 更新定时器默认 15 秒，EBGP 为 30 秒；KEEPALIVE 报文用于邻居保活，默认 60 秒发送一次，保持时间为 180 秒；NOTIFICATION 报文用于差错通知，收到该报文后邻居关系自动中断；Route-refresh 报文用于请求邻居重新发送路由信息，需设备支持路由刷新能力。
三、BGP 配置实战与真题解析
（一）基础配置步骤与命令
BGP 配置遵循 "进程启动 - 邻居配置 - 地址族使能 - 路由引入" 的标准流程，华为设备典型配置如下：
启动 BGP 进程 ：[Huawei] bgp [AS号]，同时建议手动配置 Router ID（建议使用环回口地址），命令为[Huawei-bgp] router-id [IP地址]，避免 Router ID 自动选举导致的不稳定。
配置 IBGP 对等体 ：同一 AS 内的邻居通常使用环回口建立连接，需指定邻居 AS 号与连接接口，命令为[Huawei-bgp] peer [邻居环回口地址] as-number [本地AS号]、[Huawei-bgp] peer [邻居环回口地址] connect-interface LoopBack 0。
配置 EBGP 对等体 ：不同 AS 的邻居通常使用直连接口建立，默认 EBGP 最大跳数为 1，若通过非直连接口建立需修改最大跳数，命令为[Huawei-bgp] peer [邻居地址] as-number [对端AS号]、[Huawei-bgp] peer [邻居地址] ebgp-max-hop [跳数]。
地址族配置与路由引入 ：BGP 采用多地址族架构，IPv4 单播路由需在对应地址族视图下使能邻居并配置路由发布，精确宣告使用network [网络地址] [掩码]命令，批量引入其他协议路由使用import-route [协议类型]命令。
BGP 典型配置拓扑图，包含 AS100 内两台 IBGP 路由器与 AS200 的 EBGP 连接，标注各节点配置要点
（二）路由聚合配置
为减少路由表规模，BGP 支持两种路由聚合方式：
自动聚合 ：对引入的路由按自然网段聚合，命令为summary automatic，仅对 import-route 引入的路由生效，无法控制聚合粒度。
手动聚合 ：优先级高于自动聚合，可灵活指定聚合网段与属性，命令为aggregate [网络地址] { mask | mask-length }，支持添加detail-suppressed参数仅发布聚合路由、抑制明细路由。
（三）历年真题考点解析
软考案例题中 BGP 常见考点包括：peer next-hop-local命令的作用（向 IBGP 对等体通告路由时修改下一跳为自身地址，解决路由黑洞）；AS_PATH 属性的防环机制与选路作用；BGP 邻居状态异常排查（如 TCP 179 端口被拦截、AS 号配置错误导致邻居无法进入 Established 状态）。2023 年案例题曾考察：IBGP 全互联组网中，路由能正常学习但无法 ping 通对端网段，故障原因是 IBGP 路由下一跳为 EBGP 邻居地址，本地 IGP 未发布该网段，解决方案为配置 next-hop-local 或在 IGP 中引入 EBGP 直连路由。
四、VRRP 协议核心原理与机制
（一）基本概念与工作框架
VRRP 是局域网网关冗余协议，将多台路由器组成一个虚拟路由器，为终端提供统一的虚拟网关地址，当主用网关故障时备用网关自动接管，实现网关故障的透明切换，切换时间通常小于 1 秒。VRRP 核心概念包括：
VRID ：虚拟路由器 ID，取值范围 1-255，同一广播域内唯一标识一个 VRRP 组，虚拟 MAC 地址格式为00-00-5E-00-01-{VRID}，终端通过 ARP 请求获取虚拟 MAC 地址作为网关 MAC。
角色选举 ：VRRP 组内设备通过优先级（取值范围 0-255，默认 100）选举 Master 设备，优先级最高者为 Master，负责转发虚拟网关流量；优先级为 255 的设备为 IP 地址拥有者（虚拟 IP 与设备接口真实 IP 相同），默认成为 Master 且不可被抢占。
抢占模式 ：默认开启，当优先级更高的设备加入或故障恢复后，可抢占成为 Master，支持配置抢占延迟，避免网络波动导致的频繁主备切换。

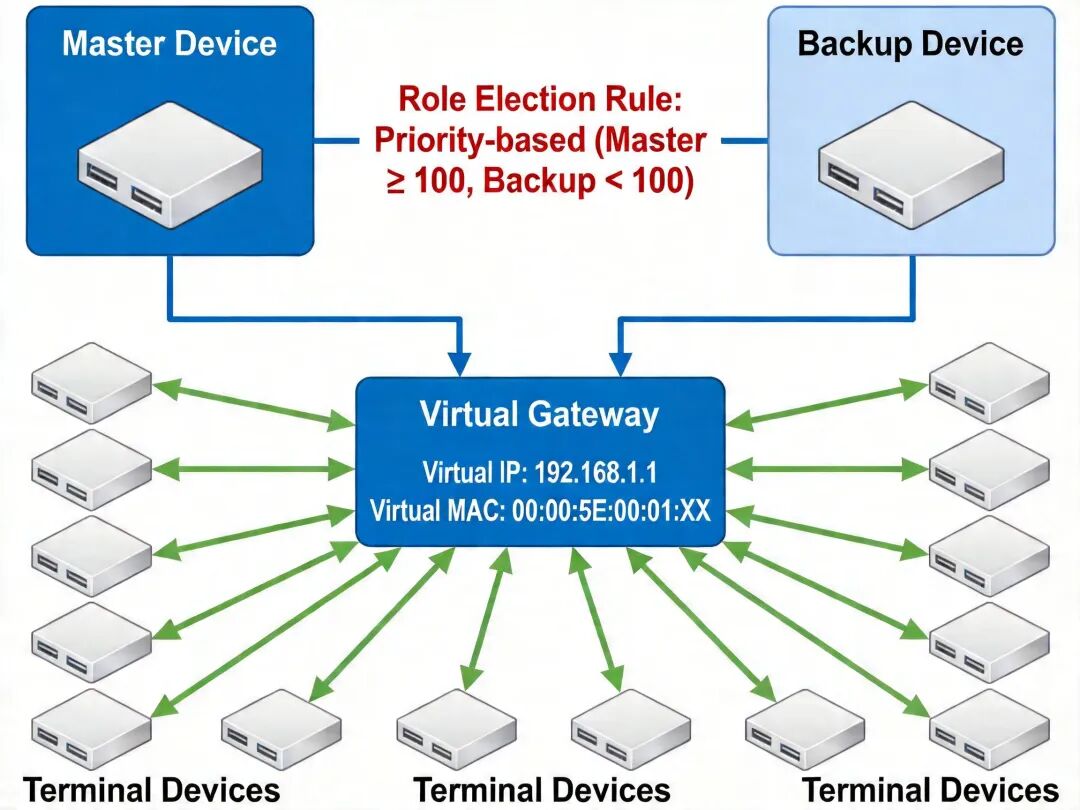

VRRP 基本架构示意图，包含 Master、Backup 设备、虚拟 IP 与虚拟 MAC 地址，以及终端网关指向逻辑
（二）报文与状态机
VRRP 报文采用组播方式发送，目的组播地址为 224.0.0.18，TTL 值为 255，封装在 IP 报文中，协议号为 112。Master 设备默认每 1 秒发送一次 VRRP 通告报文，Backup 设备若 3 个通告周期未收到报文则自动升级为 Master。VRRP 设备存在三种状态：Initialize（初始状态）、Master（主用状态，负责转发流量）、Backup（备用状态，监听 Master 状态）。
（三）高级功能：上行链路监视
VRRP 默认仅检测设备自身故障，若 Master 设备上行链路故障但设备本身正常，将导致终端流量无法转发，需通过track功能实现上行链路状态联动：当上行接口故障时，自动降低 Master 设备的优先级，触发主备切换。典型配置为[接口视图] vrrp vrid [VRID] track interface [上行接口] reduced [降低的优先级值]，确保上行故障时 Backup 设备优先级高于 Master。
五、VRRP 配置实战与真题解析
（一）基础主备配置
典型双机主备 VRRP 配置步骤如下（以 Vlanif10 接口为例）：
Master设备配置：配置接口真实 IP，配置 VRRP 组虚拟 IP，设置优先级高于默认值，配置抢占延迟：
[R1] interface Vlanif 10
[R1-Vlanif10] ip address 192.168.1.253 255.255.255.0
[R1-Vlanif10] vrrp vrid 1 virtual-ip 192.168.1.254
[R1-Vlanif10] vrrp vrid 1 priority 120
[R1-Vlanif10] vrrp vrid 1 preempt-mode timer delay 10Backup 设备配置：配置接口真实 IP，配置相同 VRID 与虚拟 IP，使用默认优先级即可：
[R2] interface Vlanif 10
[R2-Vlanif10] ip address 192.168.1.252 255.255.255.0
[R2-Vlanif10] vrrp vrid 1 virtual-ip 192.168.1.254

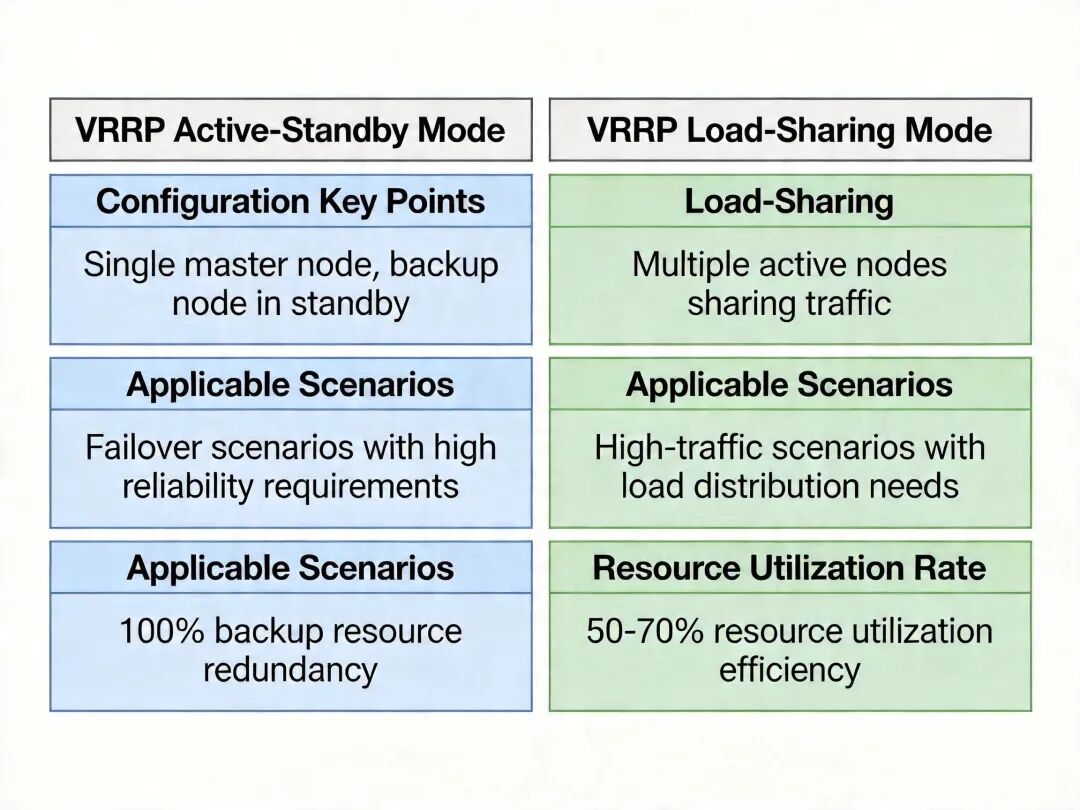

VRRP 主备与负载分担配置拓扑对比表，包含两种模式的配置要点、适用场景、资源利用率对比
（二）负载分担配置
为提高设备利用率，可通过配置多 VRRP 组实现负载分担：同一物理接口下配置两个 VRRP 组，R1 在组 1 为 Master、组 2 为 Backup，R2 在组 2 为 Master、组 1 为 Backup，终端分别配置两个虚拟 IP 作为网关，实现流量负载。典型配置在基础配置基础上添加第二组 VRRP 即可：
[R1-Vlanif10] vrrp vrid 2 virtual-ip 192.168.1.251
[R2-Vlanif10] vrrp vrid 2 virtual-ip 192.168.1.251
[R2-Vlanif10] vrrp vrid 2 priority 120（三）常见故障与真题考点
软考中 VRRP 高频考点包括：display vrrp命令输出解读（State 字段表示设备在备份组中的状态，Virtual IP 字段显示虚拟网关地址）；双主故障排查（常见原因包括主备设备间链路故障导致 VRRP 报文无法互通、两端优先级相同、配置了抢占延迟或关闭了抢占模式）；track 功能的作用与配置。2022 年上半年案例题曾考察：VRRP 组中 Master 设备上行接口故障后未触发主备切换，故障原因是未配置 track 功能关联上行接口，解决方案为配置 track 命令在上行故障时降低 Master 优先级。
六、BGP+VRRP 高可靠网络架构设计
（一）典型园区网出口架构
大中型园区网出口通常采用 "双出口路由器 + 双核心交换机" 架构，出口路由器与运营商运行 EBGP 交换互联网路由，两台出口路由器之间建立 IBGP 邻居同步路由信息；核心交换机与出口路由器之间运行 OSPF 发布内部网段，同时核心交换机之间配置 VRRP 作为内部终端的网关，实现链路与设备的全冗余。
（二）关键设计要点
BGP 设计 ：出口路由器 IBGP 邻居使用环回口建立，通过 OSPF 发布环回口路由确保 IBGP 连通性；配置peer next-hop-local修改 IBGP 路由下一跳为环回口地址，避免路由黑洞；对运营商发布的路由配置路由聚合，减少内部路由表规模。
VRRP 设计 ：核心交换机之间配置独立心跳链路传输 VRRP 报文，避免上行链路故障导致双主；配置 track 功能关联上行链路与核心交换机之间的互联接口，确保单链路故障时自动触发主备切换；多业务网段配置多 VRRP 组实现负载分担，提高设备利用率。

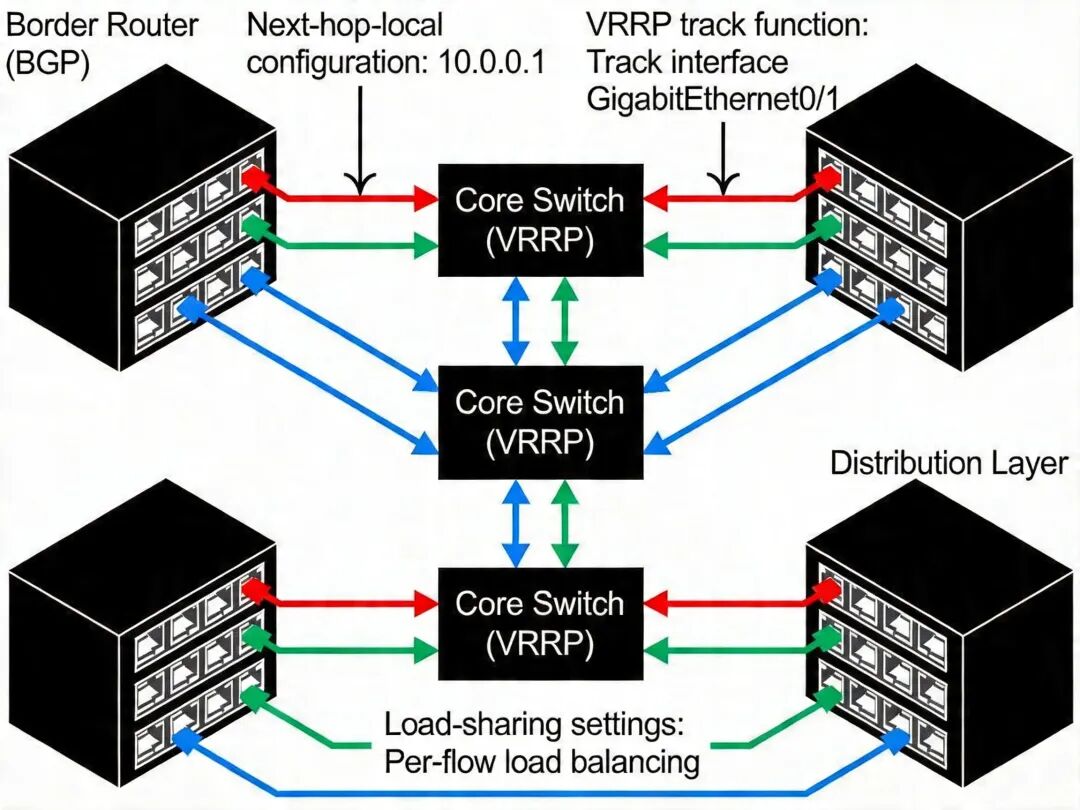

BGP+VRRP 高可靠园区网出口架构图，标注各设备角色、协议部署位置、冗余路径
七、总结与备考建议
（一）核心知识点提炼
BGP 核心考点包括 ：AS_PATH、NEXT_HOP 等路径属性的作用与规则，IBGP 与 EBGP 邻居配置差异，next-hop-local 命令的作用，路由聚合配置，邻居状态机。VRRP 核心考点包括：虚拟 MAC 地址规则，优先级与抢占机制，track 功能配置，双主故障排查，负载分担实现方式。
（二）软考考试重点提示
下午案例题中，BGP 常考察配置改错与故障排查，重点关注邻居 AS 号配置错误、next-hop-local 未配置导致的路由不可达、路由引入方式错误导致的路由缺失；VRRP 常考察配置填空与故障分析，重点关注虚拟 IP 配置不一致、track 功能配置错误、双主故障原因排查。
（三）实践与备考建议
配置实践：利用 eNSP 模拟器搭建 BGP+VRRP 综合实验，重点验证 IBGP 下一跳问题、VRRP 主备切换、track 功能效果，熟悉华为设备命令格式与输出信息。
真题训练：重点练习 2018-2023 年案例题中 BGP 与 VRRP 相关题目，总结考点规律与常见故障场景，牢记核心命令的功能与参数。
对比记忆：梳理 BGP 与 OSPF 等 IGP 协议的差异、VRRPv2 与 VRRPv3 的版本差异，避免知识点混淆。
