ESD/Surge/EFT/CS 原理、差异与工程应用
1. 概述
电磁兼容性(EMC)抗扰度测试是验证电子产品在复杂电磁环境下正常工作能力的关键环节。本报告详细分析了IEC 61000-4系列中最核心、最常遇到的四大抗扰度测试项目：
- ESD静电放电(IEC 61000-4-2)
- Surge浪涌(IEC 61000-4-5)
- EFT电快速瞬变脉冲群(IEC 61000-4-4)
- CS传导抗扰度(IEC 61000-4-6)
报告从形成机制、波形特征、测试方法、失效模式、防护思路五个维度进行深入剖析，并通过标准波形图和对比表格直观展示各测试项目的本质差异，为产品EMC设计和整改提供工程化指导。
2. ESD静电放电测试
2.1 基本信息
- 标准：IEC 61000-4-2 / GB/T 17626.2-2018
- 定义：模拟人体或设备积累的静电电荷对电子产品放电产生的电磁干扰
- 能量量级：μJ～mJ级（极小能量）
2.2 形成机制
静电放电是由于不同材料之间的摩擦或接触分离，导致电荷在物体表面积累。当带电物体与接地导体接触时，电荷会在极短时间内释放，形成高压脉冲。
典型场景：
- 人体触摸设备外壳、按键、接口
- 塑料外壳与衣物摩擦
- 自动化生产线上的设备接触
2.3 标准波形与参数

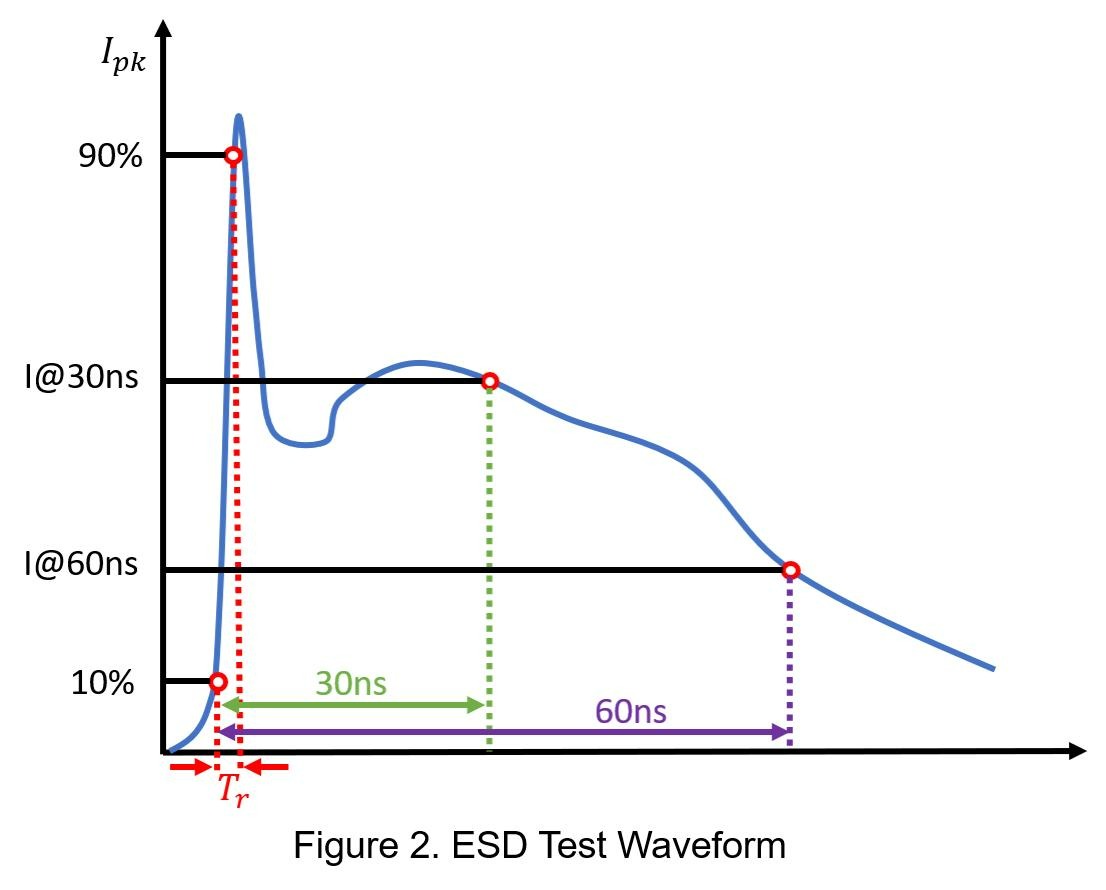

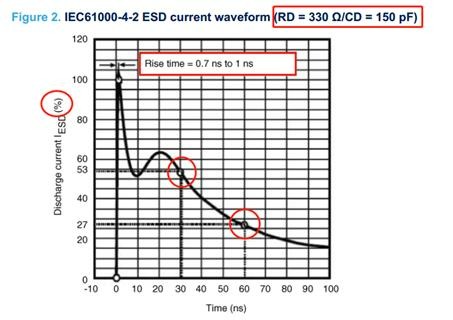

图1：IEC 61000-4-2标准接触放电电流波形
- 接触放电波形：上升沿0.7～1ns，脉宽约30ns，具有明显的双峰特性
- 第一峰：0.7~1ns上升，电流峰值极高（3.75A/kV），反映人体指尖瞬间放电
- 第二峰：10~60ns出现，反映身体其他部位电荷释放
- 空气放电波形：上升沿约10ns，脉宽约60ns
表1：ESD测试等级
| 等级 | 接触放电电压 | 空气放电电压 | 适用环境 |
|---|---|---|---|
| 1 | ±2kV | ±2kV | 保护良好的环境 |
| 2 | ±4kV | ±4kV | 一般办公环境 |
| 3 | ±6kV | ±8kV | 工业环境 |
| 4 | ±8kV | ±15kV | 严苛工业/户外环境 |
2.4 测试方法
- 接触放电：放电枪电极直接接触被测设备的金属部分
- 空气放电：放电枪电极逐渐靠近被测设备，直到发生放电
- 测试点：所有人体可接触的部位，包括外壳、按键、接口、螺丝等
- 执行要求：正负极性各10次，每次间隔至少1秒
2.5 失效模式与防护
典型失效：
- 芯片IO口击穿
- 闩锁效应(Latch-up)
- 系统死机、复位
- 通信乱码、数据丢失
- 显示异常
核心防护思路 ：快速钳位+泄放
- 接口处就近放置ESD二极管或小尺寸TVS
- 信号线上串联限流电阻(10～100Ω)
- 增加磁珠抑制高频分量
- 优化接地设计，提供低阻抗泄放路径
3. Surge浪涌测试
3.1 基本信息
- 标准：IEC 61000-4-5 / GB/T 17626.5-2019
- 定义：模拟雷击感应、电网投切、大功率设备启停产生的高能瞬态过电压/电流
- 能量量级：J～几十J级（极大能量）
3.2 形成机制
浪涌主要来源于两个方面：
- 雷电感应：雷电击中附近的输电线或地面，在电源线和信号线上感应出高压脉冲
- 电网瞬态：电网开关操作、短路故障、大功率电机启停等引起的电网电压突变
3.3 标准波形与参数

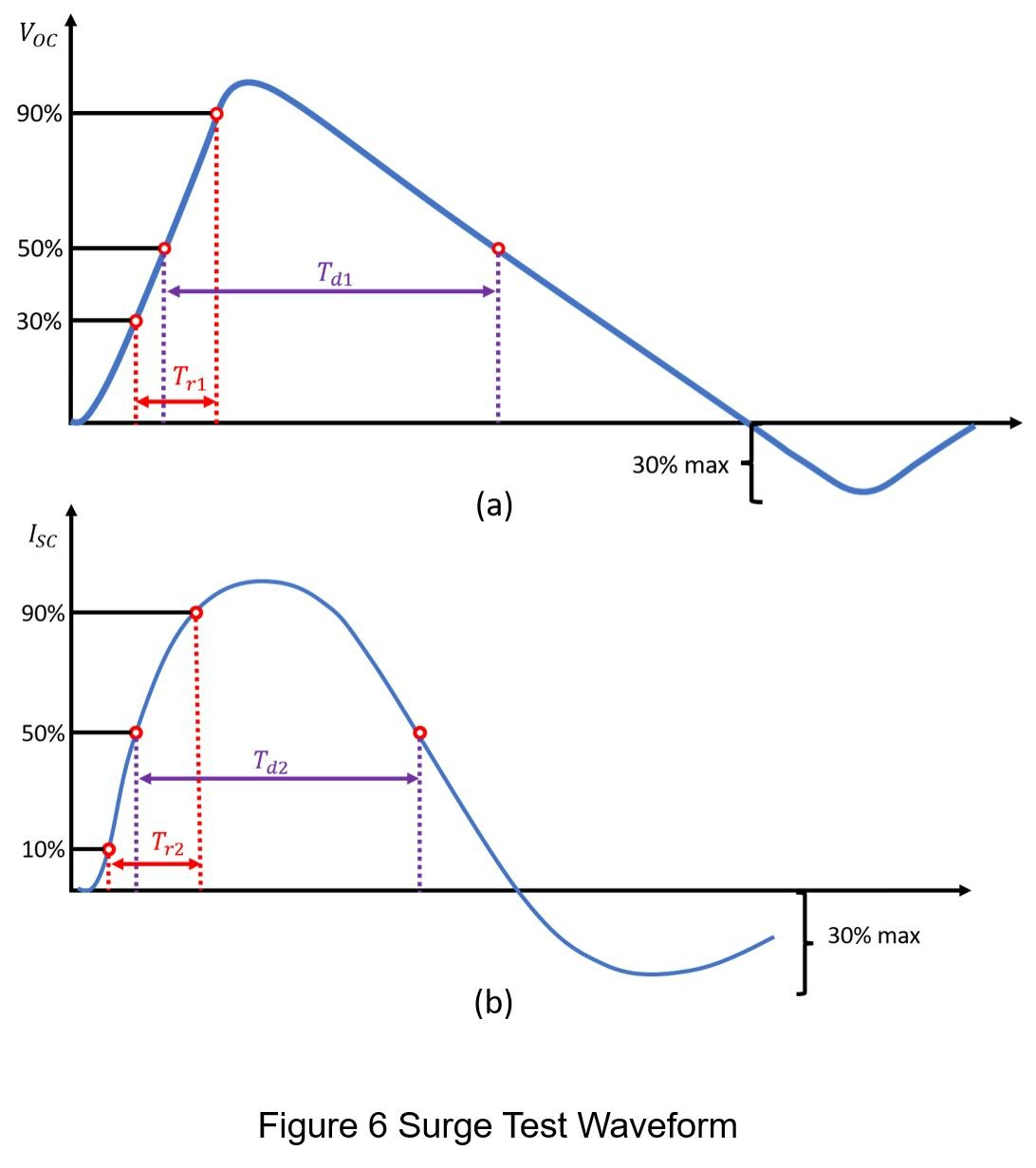

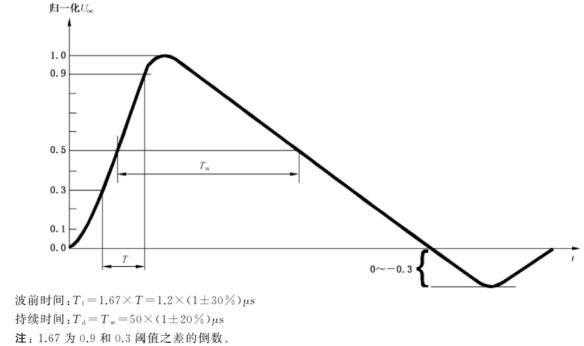

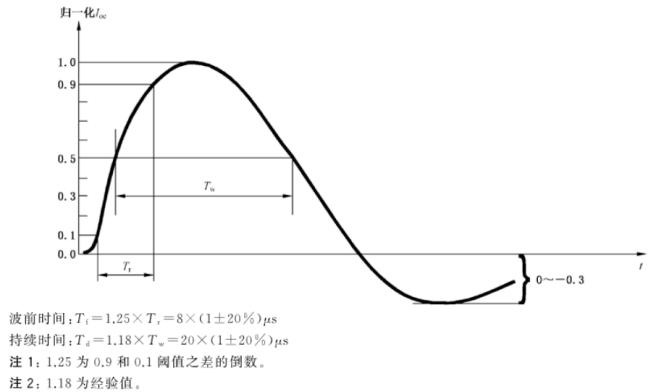

图2：浪涌标准组合波（1.2/50μs电压波 + 8/20μs电流波）
- 开路电压波形：1.2/50μs（上升时间1.2μs，半峰值时间50μs）
- 短路电流波形：8/20μs（上升时间8μs，半峰值时间20μs）
- 通信端口波形：10/700μs（长线传输专用）
表2：浪涌测试等级（电源端口）
| 等级 | 共模电压 | 差模电压 | 适用环境 |
|---|---|---|---|
| 1 | 0.5kV | 0.5kV | 保护良好的机房 |
| 2 | 1.0kV | 0.5kV | 民用/办公环境 |
| 3 | 2.0kV | 1.0kV | 工业环境 |
| 4 | 4.0kV | 2.0kV | 户外/强干扰环境 |
行业默认验收标准：AC 2kV共模，1kV差模
3.4 测试方法
- 测试端口：AC/DC电源端口、信号端口、通信端口
- 耦合方式 ：
- 电源端口：耦合/去耦网络(CDN)
- 信号端口：电容耦合夹、专用耦合器
- 测试模式 ：
- 差模：线-线之间
- 共模：线-地之间
- 执行要求：正负极性各5次，交流电源需在0°、90°、180°、270°相位各打一次，间隔≥1分钟
3.5 失效模式与防护
典型失效：
- TVS、MOV炸裂烧毁
- 电源芯片、整流桥、MOS管击穿
- PCB走线烧断
- 变压器、电感损坏
- 永久性硬件故障
核心防护思路 ：分级泄放+逐级钳位
- 一级防护：GDT、MOV（泄放80%以上大电流）
- 二级防护：TSS、碳化硅压敏电阻（中级钳位）
- 三级防护：TVS管（精密钳位至芯片耐受电压）
- 辅助滤波：X/Y电容、共模电感
- 低阻抗接地设计，保证浪涌电流快速泄放
4. EFT电快速瞬变脉冲群测试
4.1 基本信息
- 标准：IEC 61000-4-4 / GB/T 17626.4-2018
- 定义：模拟感性负载通断时，触点间反复击穿拉弧产生的高频脉冲群干扰
- 能量量级：mJ级（中等能量）
4.2 形成机制
EFT的核心形成机制是电感储能释放+触点反复击穿：
- 当继电器、接触器等感性负载断开时，电感中储存的磁能无法瞬间消失
- 电感产生极高反电动势，对触点间分布电容充电
- 当电压足够高时，空气间隙击穿产生电弧，电容快速放电形成第一个脉冲
- 放电后电压下降，电弧熄灭，电感再次向电容充电
- 此过程反复进行，直到触点间距太大无法击穿，形成脉冲群
4.3 标准波形与参数

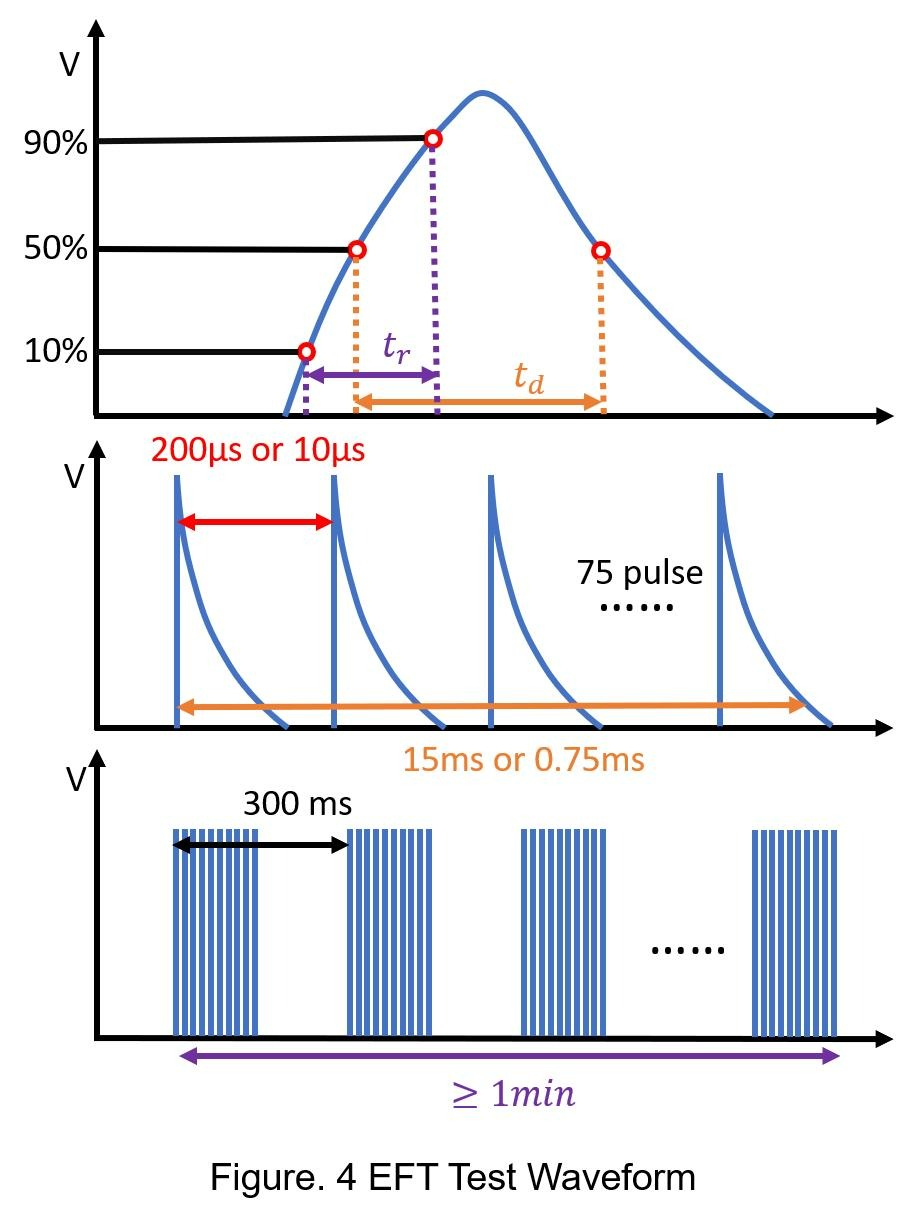

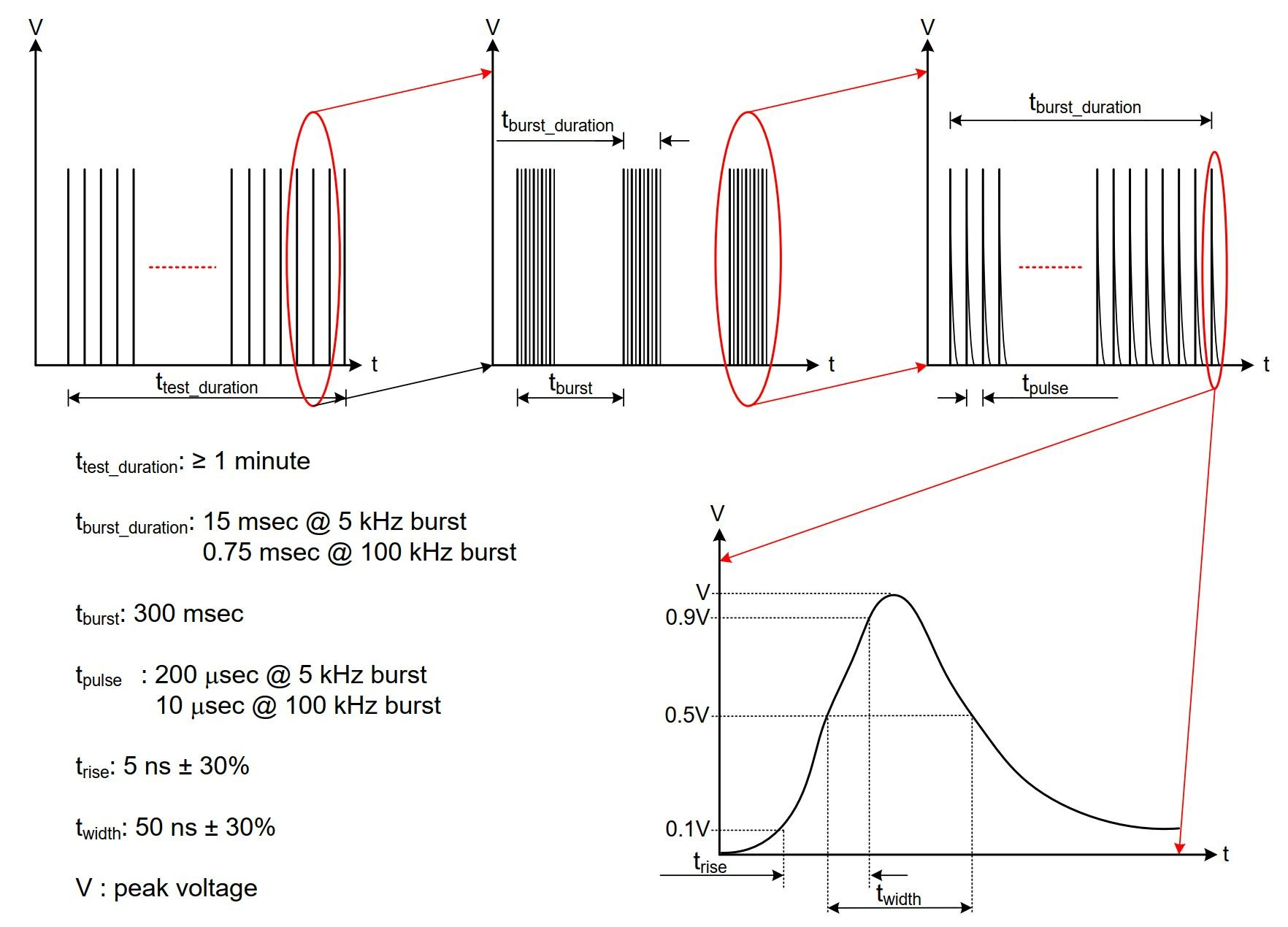

图3：EFT电快速瞬变脉冲群标准波形
- 单个脉冲：上升沿5ns，脉宽50ns
- 脉冲重复频率：5kHz（标准）或100kHz
- 脉冲群持续时间：15ms（5kHz时）/ 0.75ms（100kHz时）
- 脉冲群间隔：300ms
- 每个脉冲群包含：约75个脉冲（5kHz时）
表3：EFT测试等级
| 等级 | 电源端口电压 | 信号端口电压 | 适用环境 |
|---|---|---|---|
| 1 | ±0.5kV | ±0.25kV | 轻度干扰环境 |
| 2 | ±1.0kV | ±0.5kV | 一般工业环境 |
| 3 | ±2.0kV | ±1.0kV | 严苛工业环境 |
| 4 | ±4.0kV | ±2.0kV | 极端干扰环境 |
4.4 测试方法
- 测试端口：AC/DC电源端口、I/O端口、控制端口
- 耦合方式 ：
- 电源端口：CDN耦合去耦网络
- 信号端口：电容耦合夹
- 执行要求：正负极性各测试，每个端口测试时间≥1分钟
4.5 失效模式与防护
典型失效：
- 程序跑飞、系统复位
- 通信丢包、中断
- 继电器误动作
- 传感器数据错误
- 显示乱码
核心防护思路 ：高频滤波+隔离+接地
- 电源端口增加共模电感和X/Y电容
- 信号端口串联磁珠或小电阻
- 关键电路增加TVS管钳位
- 使用光耦、数字隔离器进行信号隔离
- 优化PCB布局，减小环路面积
5. CS传导抗扰度测试
5.1 基本信息
- 标准：IEC 61000-4-6 / GB/T 17626.6-2017
- 定义：模拟电网和线缆上存在的连续高频传导干扰
- 能量量级：连续、低能量、宽频率
5.2 形成机制
CS干扰主要来源于：
- 变频器、开关电源等电力电子设备产生的谐波
- 射频发射机、移动通信基站的电磁辐射耦合到线缆上
- 同一电网中其他设备产生的传导干扰
5.3 标准波形与参数

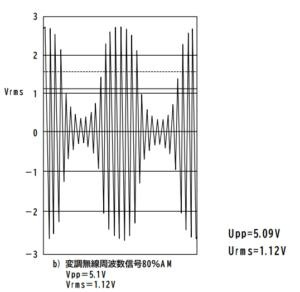

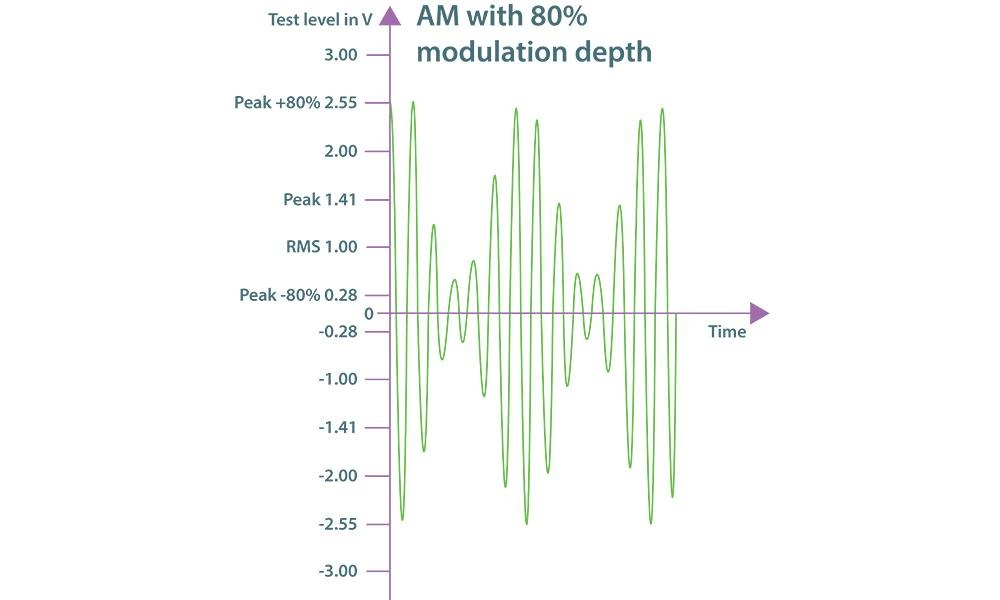

图4：CS传导抗扰度测试波形（1kHz调幅正弦波）
- 干扰波形：1kHz正弦波调幅(AM)或连续波(CW)
- 频率范围：150kHz～80MHz（核心频段）
- 调制深度：80%（AM调制时）
表4：CS测试等级（有效值）
| 等级 | 测试电压 | 适用环境 |
|---|---|---|
| 1 | 1V | 轻度干扰环境 |
| 2 | 3V | 一般工业环境 |
| 3 | 10V | 严苛工业环境 |
| 4 | 30V | 极端干扰环境 |
5.4 测试方法
- 测试端口：所有电源线、信号线、控制线
- 耦合方式 ：
- 电源端口：CDN耦合去耦网络
- 信号端口：电流注入钳(BCI)（CS测试特有，无需断开线缆）
- 执行要求：每个频率点停留2～10秒，全程扫描，实时监测设备功能
5.5 失效模式与防护
典型失效：
- 通信中断、数据错误
- 控制失灵、误动作
- 显示乱码、闪烁
- 模拟信号失真
- 系统性能下降
核心防护思路 ：滤波+屏蔽+接地
- 电源端口设计多级LC滤波电路
- 使用屏蔽线缆，屏蔽层两端接地
- 信号端口增加共模电感和滤波电容
- 关键电路进行屏蔽处理
- 优化接地设计，减小地阻抗
6. 四大测试项目综合对比
6.1 核心特性对比表
| 对比维度 | ESD静电放电 | Surge浪涌 | EFT电快速脉冲群 | CS传导抗扰度 |
|---|---|---|---|---|
| 标准 | IEC 61000-4-2 | IEC 61000-4-5 | IEC 61000-4-4 | IEC 61000-4-6 |
| 干扰来源 | 人体/设备摩擦静电 | 雷击、电网投切、大功率启停 | 继电器/接触器弹跳、电机通断 | 变频器、开关电源、射频发射机 |
| 能量特性 | 单次、极小能量(μJ) | 单次、极大能量(J) | 重复、中等能量(mJ) | 连续、低能量 |
| 典型波形 | 0.7ns上升沿尖刺 | 1.2/50μs+8/20μs组合波 | 5/50ns脉冲串 | 1kHz调幅正弦波 |
| 频率范围 | DC～数GHz | DC～1MHz | 10kHz～100MHz | 150kHz～80MHz |
| 测试电压 | 2～15kV(峰值) | 0.5～4kV(峰值) | 0.5～4kV(峰值) | 1～30V(有效值) |
| 持续时间 | 单次ns级 | 单次μs级 | 15ms脉冲群+300ms间隔 | 每个频率点2～10秒 |
| 入侵路径 | 外壳、按键、接口金属件 | 电源线、长线、地回路 | 电源线、I/O线、控制线缆 | 所有线缆 |
| 耦合方式 | 接触放电/空气放电 | CDN、电容耦合夹 | CDN、电容耦合夹 | CDN、电流注入钳(BCI) |
| 故障类型 | 瞬态软故障为主 | 硬损伤为主 | 瞬态软故障为主 | 持续软故障 |
| 故障复现性 | 较差 | 好 | 较好 | 最好 |
| 核心防护思路 | 快速钳位+泄放 | 分级泄放+逐级钳位 | 高频滤波+隔离 | 滤波+屏蔽+接地 |
6.2 波形时间尺度对比
图5：ESD、EFT、浪涌波形时间尺度对比
- ESD ：横坐标为纳秒(ns) 级
- EFT ：横坐标为微秒(μs) 级
- 浪涌 ：横坐标为微秒(μs) 级，但持续时间长得多
6.3 一句话本质区分
- ESD：人摸一下产生的小能量快尖刺，容易让芯片死机
- Surge：电网/雷击带来的重型能量冲击，能直接炸掉器件
- EFT：开关动作产生的高频连续小脉冲，最容易干扰系统逻辑
- CS：电网里的持续嗡嗡声，最容易干扰通信和控制
7. 典型失效与整改思路汇总
7.1 失效现象与对应测试项目
| 失效现象 | 最可能的测试项目 |
|---|---|
| 器件炸裂、冒烟、PCB烧断 | Surge浪涌 |
| 芯片IO口击穿、无法修复 | ESD或Surge |
| 系统死机、复位，重启后恢复 | ESD、EFT或CS |
| 通信丢包、中断，干扰消失后恢复 | EFT或CS |
| 继电器误动作、控制失灵 | EFT或CS |
| 显示乱码、闪烁 | ESD、EFT或CS |
| 模拟信号失真、数据错误 | CS |
7.2 通用整改优先级
- 电源端口：所有EMC问题的根源，优先整改
- 接地设计：低阻抗接地是所有防护的基础
- 信号端口：特别是长距离传输的通信端口
- PCB布局：优化走线和环路设计
- 屏蔽处理：针对高频干扰和辐射耦合
8. 附录：常用防护器件选型表
| 器件类型 | 适用测试项目 | 典型应用 | 选型要点 |
|---|---|---|---|
| ESD二极管 | ESD | 高速信号接口(USB、HDMI) | 低电容(<1pF)、快响应 |
| TVS管 | ESD、EFT、浪涌 | 电源端口、低速信号口 | 反向工作电压、钳位电压 |
| MOV压敏电阻 | 浪涌 | AC/DC电源一级防护 | 压敏电压、通流容量 |
| GDT气体放电管 | 浪涌 | 强浪涌场景、通信口 | 击穿电压、通流能力 |
| 共模电感 | EFT、CS | 电源、信号滤波 | 电感值、额定电流 |
| X/Y安规电容 | EFT、CS | 电源滤波 | 容值、耐压、安规认证 |
| 磁珠 | ESD、EFT、CS | 信号线上高频滤波 | 阻抗值、额定电流 |
9. 总结与建议
-
四大测试项目各有侧重：浪涌考验设备的抗大电流冲击能力，ESD考验芯片IO的抗静电能力，EFT和CS考验系统的抗高频干扰能力。
-
防护设计应提前介入：EMC问题不能等到测试阶段才解决，应在产品设计初期就考虑EMC防护，这样成本最低、效果最好。
-
采用分级防护策略：对于浪涌等高能干扰，应采用多级防护架构，逐级削弱能量，避免单一器件承受全部冲击。
-
综合运用多种防护手段：没有一种防护器件能解决所有EMC问题，应根据不同的干扰类型和频率特性，综合运用滤波、钳位、隔离、屏蔽、接地等多种手段。
-
重视PCB布局：良好的PCB布局是EMC成功的关键，防护器件应就近放置，接地走线应短粗直，减小环路面积。
