OCPP 1.6 协议详解：StatusNotification 状态通知指令

实时监控充电桩状态的核心机制

一、指令概述

StatusNotification（状态通知）是OCPP 1.6协议中用于向中央系统报告充电桩或连接器状态变化的重要指令。通过此指令，中央系统可以实时了解充电桩的运行状态、故障信息和可用性情况。

1.1 指令作用

**状态监控**：实时报告充电桩和连接器的状态变化
**故障告警**：及时上报故障信息，便于快速响应
**可用性管理**：告知中央系统充电桩是否可用
**运维支持**：为远程运维和故障诊断提供数据支持

1.2 触发时机

充电桩或连接器状态发生变化时
检测到错误或故障时
充电桩启动或重启后
网络恢复后重新连接时
收到TriggerMessage请求时

二、指令详解

2.1 StatusNotification.req（请求）

充电桩向中央系统发送的状态通知请求，包含以下字段：

字段	说明
connectorId	0：表示充电桩主控制器； >0：表示具体充电连接器（如 1、2、3...）；
status	连接器当前状态ConnectorId=0 仅支持以下三种：- Available（可用）- Unavailable（不可用）- Faulted（故障）
errorCode	故障错误代码（状态为 Faulted 时使用）
timestamp	状态发生的日期时间，格式为 ISO 8601若省略，默认使用消息接收时间
info	与错误 / 状态相关的附加描述信息，自由文本格式

JSON示例：

javascript 复制代码

[
  2,
  "12345",
  "StatusNotification",
  {
    "connectorId": 1,
    "errorCode": "NoError",
    "status": "Charging",
    "timestamp": "2024-01-15T10:30:00Z",
    "info": ""
  }
]

2.2 StatusNotification.conf（响应）

中央系统对状态通知的响应，不包含任何字段。

JSON示例：

javascript 复制代码

[
  3,
  "12345",
  {}
]

三、工作流程

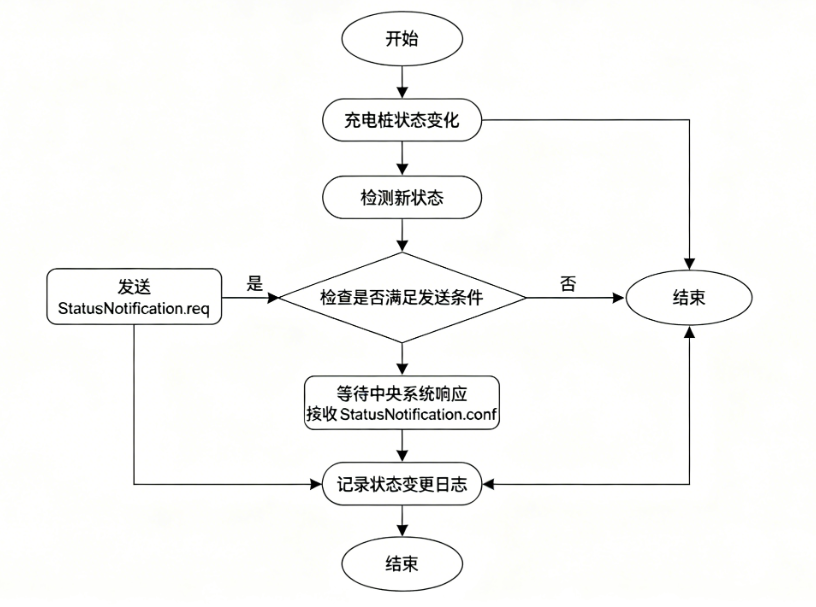

3.1 状态变化通知流程

3.2 时序图

3.3 状态转换矩阵

OCPP 1.6定义了详细的状态转换规则：

当前状态	可转换到的状态
Available	Preparing、Charging、SuspendedEV、SuspendedEVSE、Reserved、Unavailable、Faulted
Preparing	Available、Charging、SuspendedEV、SuspendedEVSE、Finishing、Faulted
Charging	Available、SuspendedEV、SuspendedEVSE、Finishing、Unavailable、Faulted

各状态详解：

从 Available 可以转换到：

Preparing（用户开始使用）
Charging（直接开始充电，无需授权）
SuspendedEV（类似Preparing但EV不充电）
SuspendedEVSE（类似Preparing但EVSE不允许充电）
Reserved（收到ReserveNow命令）
Unavailable（收到ChangeAvailability命令）
Faulted（检测到故障）

从 Preparing 可以转换到：

Available（用户取消操作）
Charging（开始充电）
SuspendedEV（EV不充电）
SuspendedEVSE（EVSE不允许充电）
Finishing（超时未完成）
Faulted（检测到故障）

从 Charging 可以转换到：

Available（充电结束，无需用户操作）
SuspendedEV（EV暂停充电）
SuspendedEVSE（EVSE暂停供电）
Finishing（用户停止充电）
Unavailable（计划变为不可用）
Faulted（检测到故障）

四、重要注意事项

4.1 ConnectorId 0的特殊性

ConnectorId 0代表充电桩主控制器，只能报告以下状态：

Available（可用）
Unavailable（不可用）
Faulted（故障）

ConnectorId > 0可以报告所有9种状态。

4.2 最小状态持续时间

配置键： `MinimumStatusDuration`

定义状态稳定的最小持续时间
短于此时间的状态变化可以不发送通知
用于减少频繁状态切换导致的消息风暴

注意：

设置为0不会覆盖制造商的默认最小持续时间
设置过高可能导致所有状态通知延迟

4.3 错误处理优先级

EVCommunicationError的特殊处理：

只能与Preparing、SuspendedEV、SuspendedEVSE、Finishing状态一起使用
应视为警告，而非真正错误
充电桩不应进入Faulted状态
应进入SuspendedEVSE状态

4.4 离线行为

离线期间的状态变化：

只发送当前状态的通知
可以报告离线期间发生的错误
不应发送历史状态变化事件
必须按事件发生顺序发送

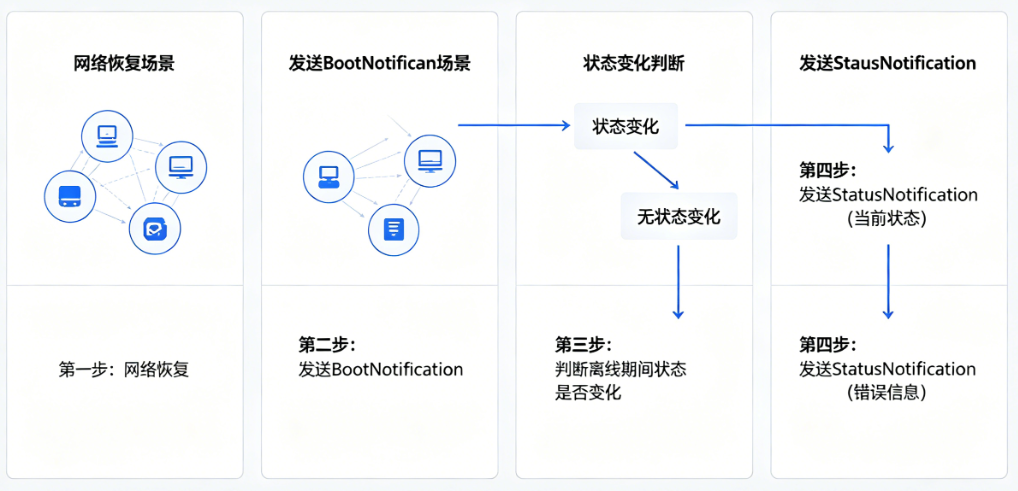

网络恢复后：

4.5 状态持久化

Unavailable状态的持久性：

通过ChangeAvailability命令设置的Unavailable状态必须在重启后保持
充电桩可以使用Unavailable状态用于其他内部目的
固件更新期间
等待初始Accepted注册状态期间

4.6 Occupied状态的拆分

OCPP 1.6的重要变化：

OCPP 1.5中的Occupied状态在1.6中被拆分为5个更详细的状态：

Preparing
Charging
SuspendedEV
SuspendedEVSE
Finishing

好处：

提供更详细的状态信息
便于中央系统精确监控
改善用户体验

影响：

会发送更多的StatusNotification消息
可以通过MinimumStatusDuration优化

五、实际应用场景

5.1 场景一：正常充电流程状态变化

Available → Preparing（用户刷卡）
Preparing → Charging（插枪，开始充电）
Charging → SuspendedEV（EV电池满，暂停取电）
SuspendedEV → Charging（EV继续取电）
Charging → Finishing（用户刷卡停止）
Finishing → Available（用户拔枪离开）

5.2 场景二：智能充电场景

Charging（正常充电）
Charging → SuspendedEVSE（电网负荷高，智能充电限制）
SuspendedEVSE → Charging（电网负荷降低，恢复充电）
Charging → Finishing（充电完成）

5.3 场景三：故障处理

Charging（正常充电）
Charging → Faulted（检测到过流故障）
运维人员远程诊断
故障排除
Faulted → Available（恢复正常）

5.4 场景四：预约充电

Available → Reserved（中央系统发送ReserveNow）
Reserved → Preparing（预约用户到达刷卡）
Preparing → Charging（开始充电）
Charging → Finishing → Available（充电完成）

5.5 场景五：远程设置为不可用

Available（正常使用）
中央系统发送ChangeAvailability
Available → Unavailable（ scheduled，当前有交易）
交易结束
Unavailable（生效）
运维完成后，中央系统再次发送ChangeAvailability
Unavailable → Available（恢复可用）

5.6 场景六：离线状态同步

充电桩离线
离线期间：Charging → Finishing → Available
网络恢复
发送BootNotification
发送StatusNotification（当前状态：Available）
中央系统更新状态

六、最佳实践

6.1 状态报告策略

**及时性**：状态变化后尽快报告
**准确性**：确保报告的状态准确反映实际情况
**完整性**：报告所有必要的状态信息
**优化性**：合理使用MinimumStatusDuration减少冗余消息

6.2 错误处理

**详细记录**：在info字段提供详细的错误描述
**分级处理**：区分错误和警告
**自动恢复**：实现自动故障恢复机制
**远程支持**：支持远程故障诊断

6.3 性能优化

**消息去重**：避免重复发送相同状态
**批量处理**：合理批量处理状态变化
**超时设置**：设置合理的响应超时时间
**重试机制**：实现可靠的重试机制

6.4 用户体验

**状态显示**：在充电桩显示屏上清晰显示当前状态
**错误提示**：提供友好的错误提示信息
**多语言支持**：支持多种语言的错误提示
**帮助信息**：提供故障处理和联系信息

七、常见问题

Q1: 什么时候需要发送StatusNotification？

充电桩或连接器状态发生变化时
检测到错误或故障时
充电桩启动或重启后（如果状态变化）
网络恢复后（报告当前状态）
收到TriggerMessage请求时

Q2: ConnectorId 0和ConnectorId > 0有什么区别？

ConnectorId 0代表充电桩主控制器，只能报告Available、Unavailable、Faulted三种状态
ConnectorId > 0代表具体连接器，可以报告所有9种状态

Q3: 如何处理频繁的状态变化？

使用MinimumStatusDuration配置键
设置合理的最小持续时间
短于此时间的状态变化可以不发送通知
但要注意不要设置过大导致状态更新延迟

Q4: EVCommunicationError是什么？

表示与电动汽车的通信失败
可能是Mode 3或其他通信协议问题
应视为警告而非真正错误
充电桩应进入SuspendedEVSE状态而非Faulted

Q5: 离线期间如何处理状态通知？

只记录当前状态
网络恢复后发送当前状态的通知
可以报告离线期间发生的错误
不应发送历史状态变化事件
必须按事件发生顺序发送

八、总结

StatusNotification是OCPP 1.6协议中实现充电桩实时监控的核心指令。正确实现StatusNotification指令需要注意：

**状态准确**：确保报告的状态准确反映实际情况
**及时上报**：状态变化后尽快发送通知
**错误分级**：正确区分错误和警告
**优化策略**：合理使用MinimumStatusDuration减少冗余消息
**离线处理**：正确处理离线期间的状态同步
**用户体验**：提供清晰的状态显示和错误提示

通过合理实现StatusNotification指令，可以实现对充电桩的实时监控和快速故障响应，提高运维效率和用户满意度。
