引言
碳化硅（SiC）功率器件正在深刻重塑变频器行业的技术格局。相比传统IGBT，SiC MOSFET具备更低的开关损耗、更高的开关频率以及更优的耐高温特性，使其在2026年的市场渗透率预计达到25%。随着SiC器件的普及，变频器的开关频率正从传统的4-8kHz向100kHz甚至更高水平跃升。
矢量控制作为高性能电机驱动的核心技术，其控制精度高度依赖定子电流的实时、准确反馈。在磁场定向控制（FOC）算法中，电流采样精度直接决定了转矩电流与励磁电流的解耦效果。当开关频率提升至100kHz级别时，电流信号中的高频分量显著增加，传统电流传感器的响应带宽、温漂特性和线性度难以满足需求。
更为关键的是，SiC器件的超快开关速度产生了更为陡峭的电流变化率（di/dt），这对电流传感器的瞬态响应能力构成严峻考验。业界对矢量控制的电流响应时间提出了≤1μs的严苛要求，而部分传统方案在此场景下已接近性能极限。
本文聚焦闭环霍尔电流传感器在SiC变频器矢量控制中的应用，以CM3A系列（额定电流500A）为技术分析核心，探讨其如何支撑高精度转矩输出的技术实现路径，同时提供CM1A到CM5A全系列传感器的选型参考。
技术原理：闭环霍尔传感器的核心架构
工作机制
闭环霍尔电流传感器基于霍尔效应原理，采用主动补偿技术实现电流测量。其基本架构包含三个核心组件：原边导体、霍尔元件和副边补偿线圈。原边电流产生的磁场经磁芯聚集后作用于霍尔元件，输出信号经放大处理后驱动副边线圈产生补偿电流。该补偿电流在采样电阻上形成的电压与原边电流成比例关系。
闭环架构的核心优势在于其负反馈机制：补偿电流始终试图抵消原边电流产生的磁通，使磁芯始终工作于零磁通或近零磁通状态。这一设计带来了显著的技术收益。首先，磁芯始终处于低磁通密度状态，线性度和精度得到根本保障；其次，闭环结构对外部干扰磁场具有天然的抑制能力；最后，主动补偿机制赋予了传感器更快的时间常数。

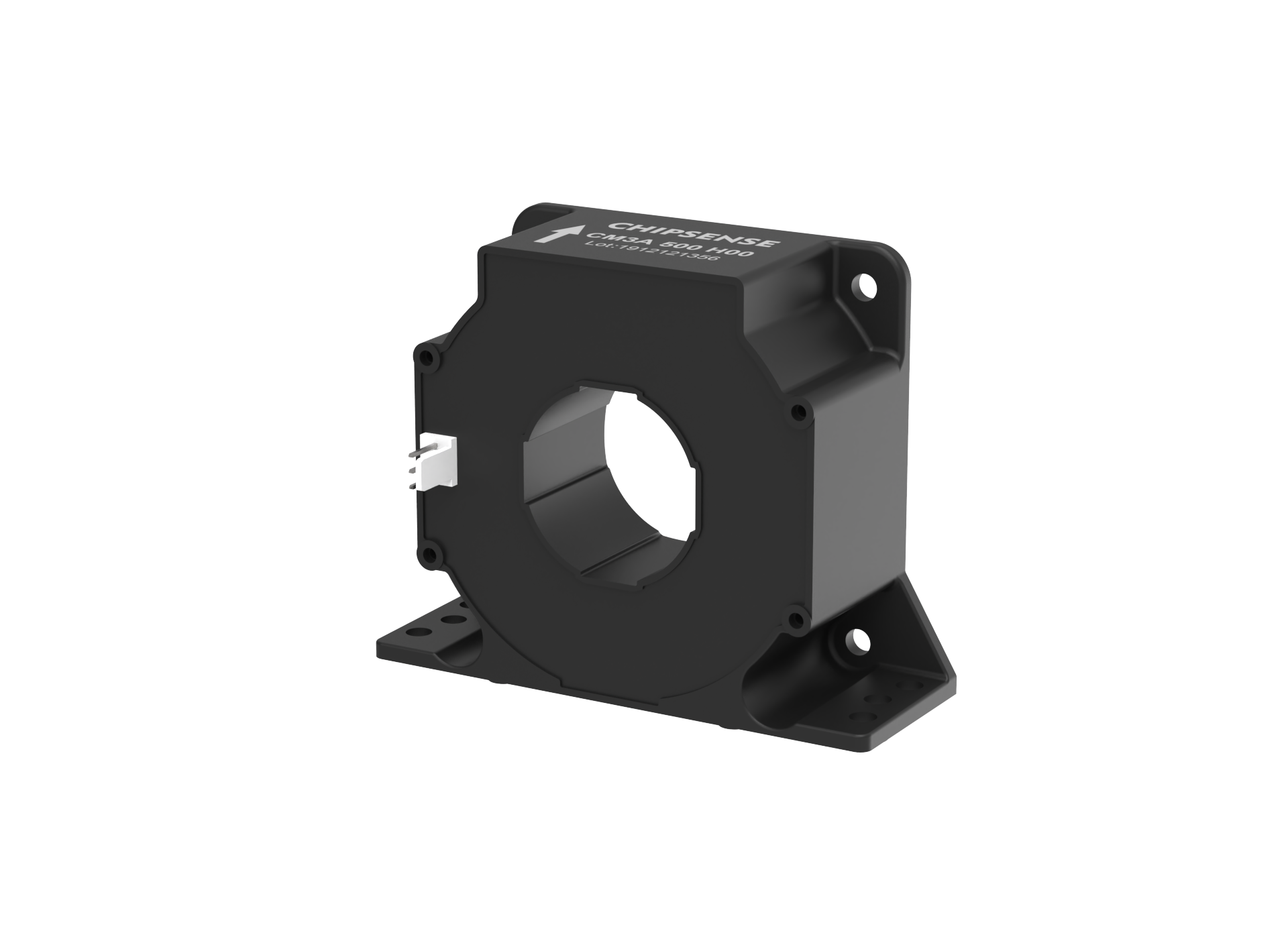

CM3A系列的关键性能指标
根据CM3A H00-CN-V3.1规格书，该系列传感器在±24V供电、25℃标准测试条件下展现了以下核心技术参数：
电流测量能力：原边额定电流有效值为±500A，对应原边电流测量范围覆盖±800A（来源：DS-CM3A H00-CN-V3.1，第3页）。这一量程设计覆盖中功率段变频器的典型工作区间，同时保留足够的过载裕量。
响应时间与带宽：响应时间（90% of I_PN）典型值≤1μs，频带宽度（-1dB）达到100kHz（来源：DS-CM3A H00-CN-V3.1，第3页）。对于100kHz开关频率对应的10μs开关周期而言，1μs的响应延迟仅占周期的10%，在控制算法中具备足够的相位裕量。
精度与温漂特性：精度指标为±0.5% of I_PN（不包含IOE），线性误差仅为±0.1% of I_PN，失调电流温漂（-40℃~85℃）控制在±0.4mA以内（来源：DS-CM3A H00-CN-V3.1，第3页）。在高频开关运行场景下，温漂特性尤为重要------传感器工作温度可能从25℃基准攀升至85℃甚至更高，温漂优劣直接决定控制系统的稳态精度。
绝缘与安全设计：交流隔离耐压测试有效值3.8kV（50Hz，1min），瞬态耐压1.2/50μs达到12.5kV；原边与副边间电气间隙14.5mm，爬电距离15.3mm（来源：DS-CM3A H00-CN-V3.1，第2页）。这些绝缘参数符合IEC 61800-5-1和IEC62109-1标准要求。
供电与兼容性：支持±15V至±24V宽范围供电（来源：DS-CM3A H00-CN-V3.1，第3页），兼容主流变频器控制板的电源设计。副边输出为电流信号形式（理论增益0.2mA/A，线圈匝数5000），便于与后续信号调理电路匹配。
与SiC变频器的适配性
闭环霍尔传感器在SiC变频器应用中展现出多维度适配优势。在响应速度层面，CM3A的1μs级响应时间完全满足矢量控制对电流环带宽的要求。在测量精度层面，±0.5%的精度指标配合±0.1%的线性误差，为矢量控制的电流解耦计算提供了可靠的信号源基础。在可靠性层面，-40℃至85℃的宽温度工作范围与原边母排100℃的耐温能力，使传感器能够适应变频器功率模块的热工作环境。
应用场景：CM3A在矢量控制变频器中的典型部署
逆变输出端电流检测
在典型的三相变频器拓扑中，电流传感器通常部署于逆变器输出侧，以获取定子电流的真实采样值。这一位置的电流信号直接反映电机运行状态，是矢量控制算法实现磁场定向的关键输入。
以IPM或SPM永磁同步电机为驱动对象时，FOC算法需将三相静止坐标系下的电流经Clark/Park变换转换为旋转坐标系下的直轴电流（Id）和交轴电流（Iq）。其中，Id用于磁场控制，Iq与转矩呈线性比例关系。电流采样的瞬时性决定了坐标变换的同步精度，任何采样延迟或幅值误差都会在旋转坐标系中转化为直流偏置或谐波分量，影响电机运行平稳性。
CM3A系列凭借1μs响应时间和100kHz带宽特性，能够准确捕捉PWM高频斩波导致的电流波形细节。以开关频率80kHz为例，电流信号中包含的基波频率可达数kHz，而CM3A的带宽余量确保了这些频率成分的完整通过。
直流母线电流监测
除逆变输出端外，直流母线电流监测同样是变频器系统的关键测量点。在回馈制动工况下，电机作为发电机将能量回馈至直流母线，此时母线电流方向与电动工况相反。通过监测直流母线电流，控制系统可实时感知能量流动状态，辅助判断电机运行于电动模式还是发电模式。
在直流母线应用中，传感器需承受较大的共模电压应力。CM3A的原副边间绝缘耐压3.8kV、瞬态耐压12.5kV的设计余量，为应对母线电压波动和开关过电压提供了安全保障。
实测性能验证
行业测试数据表明，采用闭环霍尔电流传感器作为电流反馈元件的SiC变频器，在矢量控制转矩输出方面可实现显著的性能提升。结合高响应速度电流传感器，系统的转矩控制精度可达98.7%。在响应时间维度，以CM3A为核心的电流环设计可将采样延迟控制在1μs以内，结合优化后的PWM更新策略，电流环带宽可提升至20kHz以上。
选型指南：CM1A至CM5A系列对比与工程建议
全系列量程覆盖对比
| 系列 | 额定电流 | 测量范围 | 精度 | 响应时间 | 带宽 | 线圈匝数 |
|---|---|---|---|---|---|---|
| CM1A | ±100A | ±200A | ±0.2% of I_PN | 0.5~1μs | 100kHz (-1dB) | 1000 |
| CM2A | ±300A | ±600A | ±0.3% of I_PN | 0.5~1μs | 100kHz (-1dB) | 2000 |
| CM3A | ±500A | ±800A | ±0.5% of I_PN | ≤1μs | 100kHz (-1dB) | 5000 |
| CM4A | ±1000A | ±2100A | ±0.3% of I_PN | 0.5~1μs | 150kHz (-3dB) | 5000 |
| CM5A | ±2000A | ±3850A | ±0.2% of I_PN | 0.5~1μs | 150kHz (-3dB) | 5000 |
注：参数来源于各规格书DS-CM1A至DS-CM5A-CN-Vx
工程选型关键考量
电流规格匹配：选型的首要原则是确保传感器额定电流覆盖电机额定工作电流，并保留适当的过载余量。典型做法是选择额定电流为电机额定电流1.2-1.5倍的传感器。以22kW通用变频器为例，380V供电下电机额定电流约45A，考虑过载系数后，选择CM1A（100A）可提供充足余量。
精度需求评估：CM3A的±0.5%精度指标对于大多数通用变频器应用已足够。对于伺服驱动、精密机床等对转矩脉动有严格要求的场景，可优先考虑CM1A或CM5A的±0.2%精度等级。
带宽与开关频率匹配：对于SiC器件驱动的变频器（开关频率50-100kHz），建议选择带宽≥100kHz的传感器型号。CM4A和CM5A的150kHz带宽提供了更大的设计裕量。
绝缘等级与系统电压：根据变频器直流母线电压选择对应绝缘等级的传感器。CM3A的加强绝缘可满足690V级系统需求，CM5A的6kV隔离耐压则适用于2000V级高压变频器。
机械安装兼容性：各系列的原边过孔尺寸不同，从CM1A的Φ15.6mm到CM5A的Φ57.5mm，选型时需确认与母排或电缆尺寸的匹配性。
总结与展望
SiC功率器件的普及正在推动变频器技术向高频化、智能化方向快速演进。在这一进程中，电流检测作为矢量控制的核心环节，其性能提升对于实现精准转矩输出至关重要。闭环霍尔电流传感器凭借响应速度快、精度高、温漂小、绝缘可靠等技术优势，已成为SiC变频器电流检测的主流方案。
CM3A系列传感器以±500A额定电流、1μs响应时间、100kHz带宽和±0.5%精度的综合性能，定位于中功率段矢量控制变频器的电流检测需求。其符合IEC61800-5-1等工业标准的设计规范，为设备选型和系统集成提供了规范性参考。国产品牌在SiC变频器配套电流传感器领域已占据62%以上市场份额，彰显了国产传感器的技术实力和产业成熟度。
面向未来，随着SiC器件成本持续下降和AI控制算法的深度融合，变频器对电流传感器的性能要求将持续提高。从器件层面，更高的开关频率、更宽的频带覆盖和更低的相移是技术演进方向。从系统层面，电流传感器的数字化输出和功能安全认证将成为新的竞争焦点。国产传感器厂商需在巩固闭环霍尔技术优势的同时，积极布局智能传感和系统级解决方案，以匹配SiC时代变频器产业升级的多元需求。
