【HID】规范精讲[2]: 蓝牙HID架构解密——从USB到无线的底层设计逻辑

如果把蓝牙HID协议比作一座连接设备与主机的无线桥梁，那么架构设计就是这座桥梁的承重结构与通行规则。我们每天用蓝牙键盘打字、鼠标操作、手柄游戏，看似简单的交互背后，是一套精密的架构在支撑数据传输、协议适配和功能扩展。很多开发者在接触蓝牙HID时，容易被繁杂的术语和层级关系劝退，但只要理清架构的核心逻辑，就能看透无线人机交互的本质。本文从架构基础、核心组件、关键机制三个维度，拆解蓝牙HID的底层设计，并从实战视角带你理解这套协议的精髓。

[一、架构基石：USB HID与蓝牙的联姻](#一、架构基石：USB HID与蓝牙的联姻)

二、核心组件：蓝牙HID架构的三大支柱

[2.1 报告系统：数据传输的标准包裹](#2.1 报告系统：数据传输的标准包裹)

[2.2 协议模式：适配不同设备的通信方言](#2.2 协议模式：适配不同设备的通信方言)

[2.3 软件栈：架构的骨架与数据流向](#2.3 软件栈：架构的骨架与数据流向)

三、关键机制：蓝牙HID架构的特色功能

[3.1 虚拟电缆（Virtual Cable）：无线环境的独占连接](#3.1 虚拟电缆（Virtual Cable）：无线环境的独占连接)

[3.2 关联（Association）：设备与主机的初次握手](#3.2 关联（Association）：设备与主机的初次握手)

[3.3 低功耗管理：蓝牙HID的续航秘诀](#3.3 低功耗管理：蓝牙HID的续航秘诀)

四、测验

一、架构基石：USB HID与蓝牙的联姻

蓝牙HID架构并非从零设计，而是深度借鉴了USB HID协议的核心思想，再针对无线传输特性进行适配优化。这种设计的核心优势是兼容性------大多数主机已经支持USB HID，蓝牙HID通过复用其核心概念，降低了设备开发和主机适配的成本。

1. 为什么选择 USB HID 作为基础？

USB HID协议作为有线人机交互的标准，已经形成了成熟的设备分类、数据格式和通信机制。其最大的亮点是设备自描述能力：设备通过 descriptors（描述符）向主机说明自身类型、支持的功能和数据格式，主机无需为每个设备开发专属驱动，只需通过通用的HID类驱动即可适配。

蓝牙HID架构完整继承了这一核心特性，spec中明确提到，其目标是将USB HID协议适配到蓝牙无线链路，打造互操作、易设置、性能接近有线设备的无线人机交互设备。这种**"继承+适配"**的设计思路，就像把成熟的有线接口改装成无线版本，既保留了原有生态的优势，又解决了无线场景的特殊需求。

2. 蓝牙与 USB HID 的核心差异与适配

尽管核心概念一致，但无线传输的特性决定了蓝牙HID必须在架构上进行针对性优化。两者的核心差异可以用一个表格清晰对比：

|----------|--------------------------|-------------------------|-------------------------------|
| 对比维度 | USB HID （有线） | 蓝牙 HID （无线） | 适配机制 |
| 物理连接 | 实体USB线缆 | 蓝牙无线链路 | 虚拟电缆（Virtual Cable）模拟有线独占连接 |
| 传输可靠性 | 无干扰，丢包率极低 | 易受干扰，存在丢包可能 | 控制信道确认机制+中断信道低延迟设计 |
| 功耗控制 | 无需过度关注（有线供电为主） | 核心需求（电池供电设备为主） | 支持Sniff、Sniff Subrating等低功耗模式 |
| 设备发现 | 插拔即识别 | 需主动发现和配对 | 基于SDP（服务发现协议）的设备识别 |
| 数据传输信道 | 控制端点+中断端点 | 控制信道+中断信道 | L2CAP层逻辑信道映射USB端点功能 |

这些差异直接决定了蓝牙HID架构的核心设计方向：在保留USB HID数据格式和设备自描述能力的基础上，解决无线传输的可靠性、功耗和设备发现问题。

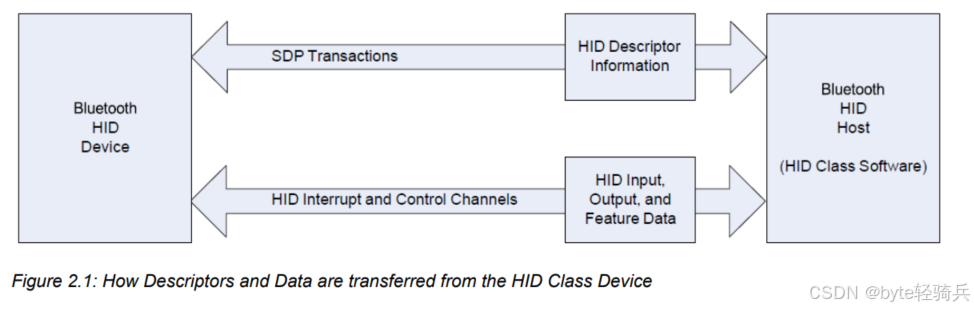

3. 核心概念复用：描述符（Descriptors）

描述符是USB HID的灵魂，也是蓝牙HID架构的核心组件。它就像设备的身份证+说明书，包含了设备类型、数据格式、功能范围等关键信息，让主机能快速识别并适配设备。

蓝牙HID支持三种核心描述符，与USB HID完全兼容：

报告描述符（Report Descriptor）：最核心的描述符，定义了设备支持的报告类型（输入/输出/特征）、数据长度、字段含义和取值范围。比如鼠标的坐标数据、键盘的按键扫描码、传感器的测量范围，都通过这份描述符定义。主机通过解析报告描述符，就能理解设备发送的每一个字节的含义，无需专属驱动。

物理描述符（Physical Descriptor）：可选描述符，定义了设备与人体交互的物理特性，比如按键的布局、传感器的安装位置等，主要用于特殊设备（如数据手套、专业控制器）。

设备描述符与接口描述符：在蓝牙HID中，这部分功能由SDP服务记录实现，通过SDP属性告知主机设备的类型、支持的协议等信息。

spec中强调，蓝牙HID的报告描述符和物理描述符格式与USB HID完全一致，这意味着设备厂商可以复用USB HID的描述符设计，大幅降低开发成本。而SDP服务记录则相当于蓝牙环境下的设备描述符，为主机提供设备识别的关键信息。

二、核心组件：蓝牙HID架构的三大支柱

蓝牙HID架构的核心可以概括为三大组件：报告系统、协议模式、软件栈。这三个组件相互配合，构成了从数据生成、传输到解析的完整链路。

2.1 报告系统：数据传输的标准包裹

报告（Reports）是设备与主机之间数据传输的基本单位，就像标准化的快递包裹，确保发送方和接收方对数据格式达成共识。蓝牙HID定义了三种报告类型，各自承担不同的传输职责，其设计逻辑完全继承自USB HID，但在传输方式上进行了无线适配。

（1）输入报告（ Input Reports）

由HID设备发送给主机，用于传输用户操作或传感器数据。比如鼠标移动时的X/Y坐标变化、键盘按键的按下/松开状态、温度传感器的实时读数，都通过输入报告传输。

spec中对输入报告的传输要求是低延迟优先，规定设备应在数据变化时立即异步发送报告，确保操作的实时性。同时，主机也可以通过GET_REPORT请求主动获取当前状态，比如开机时读取键盘的Caps Lock状态。这种**"异步为主、同步为辅"**的传输方式，既保证了日常操作的流畅性，又支持主机主动查询设备状态。

（2）输出报告（ Output Reports）

由主机发送给HID设备，用于控制设备的工作状态或触发特定功能。比如主机向游戏手柄发送震动指令、向键盘发送LED指示灯控制信号（Caps Lock灯、Num Lock灯）、向智能遥控器发送屏幕显示指令，都通过输出报告实现。

输出报告支持两种传输方式：异步传输（通过中断信道，低延迟）和同步传输（通过控制信道，高可靠）。对于实时性要求高的场景（如手柄震动），采用中断信道异步传输；对于可靠性要求高的场景（如设备配置指令），采用控制信道同步传输，确保指令不丢失。

（3）特征报告（Feature Reports）

双向传输的报告，用于传输非实时性的配置信息或设备状态。比如调节鼠标的指针速度、查询设备的固件版本、设置传感器的测量精度、校准游戏手柄的摇杆，都通过特征报告实现。

与输入/输出报告不同，特征报告不要求低延迟，但需要确保数据完整性。因此spec规定，特征报告只能通过控制信道的GET_REPORT（主机查询）或SET_REPORT（主机配置）请求同步传输，传输过程有确认机制，避免配置信息丢失或错误。

这三种报告类型覆盖了所有人机交互场景，其分工可以用一个生动的比喻理解：输入报告是用户向设备发指令，输出报告是设备向用户反馈状态，特征报告是主机对设备进行设置。

2.2 协议模式：适配不同设备的通信方言

为了兼容不同复杂度的设备和主机，蓝牙HID架构定义了两种协议模式，就像两种不同的通信方言，分别对应复杂设备和简单设备的需求。

（1）报告协议模式（Report Protocol Mode）

这是默认模式，也是功能最完整的模式。在这种模式下，设备通过报告描述符自定义报告格式，支持所有复杂功能。比如游戏手柄的多轴数据、力反馈参数、自定义按键映射，都需要通过报告协议模式实现。

主机在这种模式下需要解析设备的报告描述符，才能理解数据含义。但由于描述符格式标准化，主机只需通过通用的HID类驱动即可完成解析，无需专属驱动。这种模式的优势是灵活性极强，能支持几乎所有类型的人机交互设备，从简单的键盘鼠标到复杂的专业控制器。

（2）引导协议模式（Boot Protocol Mode）

专为简单设备和资源受限的主机设计的简化模式。在这种模式下，设备使用预定义的固定报告格式，无需主机解析复杂的报告描述符，降低了主机的资源占用。

这种模式最初是为了兼容PC的BIOS环境------开机时BIOS功能有限，无法解析复杂的报告描述符，通过固定格式就能实现基本的键盘和鼠标操作。spec规定，支持键盘或指针设备功能的HID设备必须支持引导协议模式，确保在资源受限的主机上也能正常工作。

引导协议模式的报告格式固定：

键盘报告：9字节（1字节报告ID + 8字节按键数据），包含修饰键（Shift、Ctrl等）和6个普通按键的扫描码；

鼠标报告：4字节（1字节报告ID + 3字节数据），包含左右键状态和X/Y坐标变化。

两种模式可以通过SET_PROTOCOL指令动态切换，主机可根据自身能力和设备类型选择合适的模式。比如PC在BIOS阶段使用引导协议模式，进入操作系统后切换到报告协议模式，以支持键盘的多媒体按键、自定义快捷键等复杂功能。

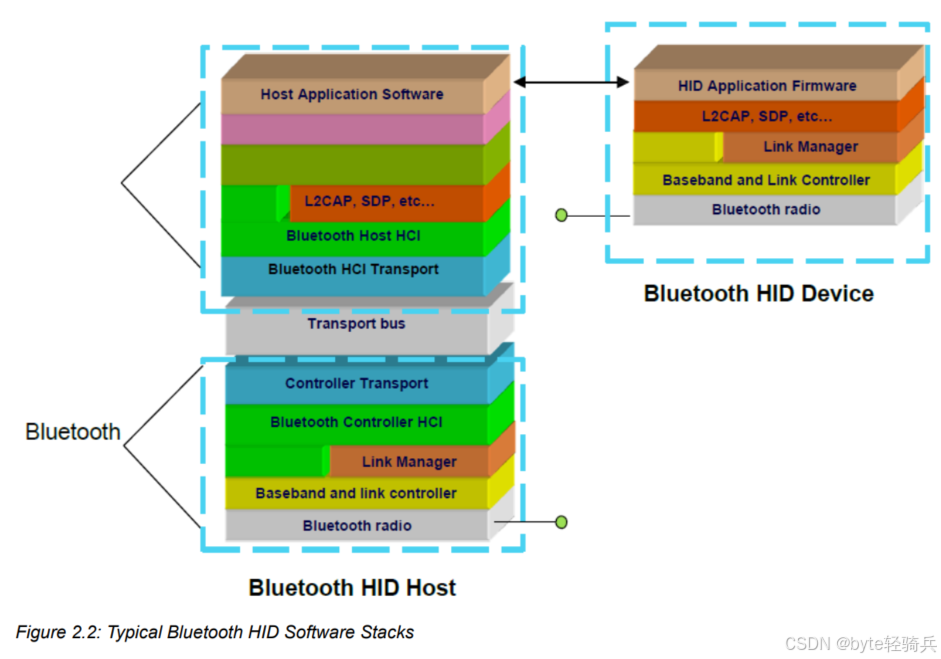

2.3 软件栈：架构的骨架与数据流向

软件栈是蓝牙HID架构的物理载体，定义了设备和主机的层级结构和数据传输路径。它就像一座建筑的骨架，支撑着所有功能组件的运行。

（1）软件栈的层级结构

蓝牙HID软件栈基于蓝牙核心协议栈构建，分为主机（Host）和设备（Device）两端，层级结构如下：

主机端（如电脑、手机）软件栈：

应用层：HID应用程序（如操作系统的输入管理模块、游戏的手柄控制模块）；
HID类软件：解析报告描述符、处理报告数据、提供应用程序接口；
蓝牙协议层：L2CAP（逻辑链路控制和适配协议）、SDP（服务发现协议）、GAP（通用访问协议）；
HCI（主机控制器接口）：连接主机与蓝牙控制器；
蓝牙控制器：基带（Baseband）、链路管理器（LMP）、射频（Radio）。

设备端（如键盘、鼠标）软件栈：

应用层：HID设备固件（如键盘的按键扫描模块、鼠标的坐标检测模块）；
HID服务模块：生成报告数据、处理主机指令、管理低功耗状态；
蓝牙协议层：L2CAP、SDP、GAP；
HCI（可选）：部分设备将主机和控制器集成在同一CPU，无需HCI接口；
蓝牙控制器：基带、链路管理器、射频。

这种层级结构的核心特点是**"上下分层、左右对称"**：主机和设备的对应层级通过蓝牙协议通信，数据从应用层生成，经过协议层封装，最终通过射频模块传输。

（2）数据传输流程示例

以鼠标移动为例，我们可以清晰看到数据在软件栈中的传输路径：

设备端：鼠标的光学传感器检测到位置变化，固件生成输入报告（包含X/Y坐标变化）；

设备端HID服务模块：将报告数据传递给L2CAP层，封装为中断信道数据帧；

设备端蓝牙控制器：将数据帧通过射频模块发送给主机；

主机端蓝牙控制器：接收射频信号，解析为L2CAP数据帧，传递给L2CAP层；

主机端HID类软件：解析报告数据（根据报告描述符理解坐标含义），传递给应用层；

主机端应用层：操作系统根据坐标变化更新鼠标光标位置，完成交互。

这个流程中，软件栈的每一层都承担着特定的职责，层级之间通过标准化接口通信，确保数据传输的有序性和兼容性。

三、关键机制：蓝牙HID架构的特色功能

如果说报告系统和软件栈是继承自USB HID的基础功能，那么虚拟电缆、关联（Association）和低功耗管理就是蓝牙HID架构针对无线场景的特色功能，也是理解其设计精髓的关键。

3.1 虚拟电缆（Virtual Cable）：无线环境的独占连接

有线USB设备通过物理电缆实现与主机的独占连接，而无线环境中多个设备可能同时存在，如何确保数据传输的唯一性和安全性？蓝牙HID架构通过虚拟电缆机制解决了这个问题。

虚拟电缆的核心思想是：在设备与主机之间建立专属的逻辑连接，模拟有线电缆的独占性。其关键特性包括：

独占性：一个HID设备同一时间只能与一个主机建立虚拟电缆连接，避免数据传输冲突。比如蓝牙键盘不能同时连接电脑和手机并传输数据，需切换虚拟电缆才能切换连接对象。

持久性：连接信息（如设备地址、配对密钥、报告模式）会存储在设备和主机的持久化内存（如EEPROM、闪存）中，下次使用无需重新配对和配置，就像插拔USB线一样便捷。

可插拔性：用户可以通过操作主动拔掉虚拟电缆（如按下设备的断开按钮），或插上虚拟电缆（如按下连接按钮），操作逻辑与有线设备一致。

spec中明确要求，支持虚拟电缆的设备必须声明HIDVirtualCable属性为TRUE，且至少支持HIDReconnectInitiate（自动重连）或HIDNormallyConnectable（持续可连接）中的一项。这种设计既保留了有线设备的使用习惯，又适应了无线设备的灵活性需求。

3.2 关联（Association）：设备与主机的初次握手

虚拟电缆的建立需要经过关联过程，也就是设备与主机的初次握手。这个过程的核心目标是：让设备和主机相互识别、建立安全连接，并存储连接信息以便后续使用。

关联过程的典型流程如下：

设备进入可发现模式：用户按下设备的"连接"按钮，设备启动蓝牙广播，告知周围主机"我是一个蓝牙HID设备"；

主机发现设备：主机通过蓝牙查询（Inquiry）过程发现设备，并通过SDP获取设备的描述符信息和支持的功能；

配对与 bonding：主机与设备进行配对，交换密钥并存储（bonding），确保后续连接的安全性；

建立虚拟电缆：主机与设备建立L2CAP控制信道和中断信道，虚拟电缆正式建立，设备开始传输数据。

spec特别强调，关联过程应尽可能简单，开箱即用是核心设计目标。因此，协议推荐设备在首次安装电池时自动进入可发现模式，且可发现时间应足够长（建议超过30秒），确保用户有足够时间完成主机的发现和配对操作。

3.3 低功耗管理：蓝牙HID的续航秘诀

对于电池供电的蓝牙HID设备（如鼠标、键盘、遥控器），功耗是决定用户体验的核心因素。蓝牙HID架构通过多种低功耗机制，在保证性能的前提下最大化续航时间。

（1）核心低功耗模式：Sniff与Sniff Subrating

蓝牙核心协议定义了Sniff模式，蓝牙HID架构在此基础上进一步支持Sniff Subrating，两种模式结合实现精细化的功耗控制：

Sniff模式：设备与主机进入低功耗状态，周期性地唤醒并检测是否有数据传输。唤醒间隔越长，功耗越低，但延迟越高。比如鼠标在无操作时进入Sniff模式，唤醒间隔设为100ms，既降低功耗，又能在用户操作时快速响应。

Sniff Subrating：在Sniff模式基础上，进一步优化唤醒机制，允许设备根据数据传输需求动态调整唤醒间隔。比如游戏手柄在无操作时采用长唤醒间隔，检测到用户操作时自动缩短间隔，实现功耗与延迟的动态平衡。

spec要求，支持Sniff模式的设备必须支持Sniff Subrating，以确保低功耗模式下的性能表现。

（2）功耗优化的核心策略

蓝牙HID架构的功耗优化并非单一模式，而是一套组合策略：

按需唤醒：设备仅在有数据传输时（如用户操作、传感器数据变化）完全唤醒，其余时间处于低功耗状态；

**动态调整传输间隔：**根据设备类型和使用场景，动态调整Sniff唤醒间隔。比如键盘的唤醒间隔可设为50ms（按键操作响应要求高），遥控器的唤醒间隔可设为200ms（操作频率低）；

关闭冗余功能：在低功耗模式下，关闭设备的非必要功能，如LED指示灯、额外传感器等；

快速进入低功耗：设备在无操作时，应快速进入低功耗状态，避免不必要的功耗浪费。

这些策略的核心思想是：在不影响用户体验的前提下，最大限度地减少设备的活跃时间，从而延长电池续航。

四、测验

题目：蓝牙HID架构中虚拟电缆（Virtual Cable）的核心作用是什么？它如何模拟有线USB的连接特性？（某物联网企业2024年面试题）

答案：

虚拟电缆是蓝牙HID架构针对无线场景设计的核心机制，核心作用是解决无线环境中设备连接的独占性、安全性和易用性问题，确保数据传输的有序性。

它通过以下三点模拟有线USB的连接特性：

独占性模拟：一个HID设备同一时间仅能与一个主机建立虚拟电缆连接，避免多主机数据冲突，对应有线USB的物理独占连接；
持久性模拟：连接信息（设备地址、配对密钥、配置参数）存储在持久化内存中，下次使用无需重新配置，对应有线USB的插拔即识别；
可插拔性模拟：支持用户主动建立或断开连接（如按下连接/断开按钮），操作逻辑与插拔USB线一致，降低用户学习成本。

虚拟电缆的设计让蓝牙HID设备既保留了有线设备的使用体验，又具备了无线设备的灵活性。

题目：蓝牙HID的报告描述符（Report Descriptor）有什么作用？主机如何通过它实现设备适配？（某消费电子企业2023年面试题）

答案：

报告描述符是蓝牙HID设备的核心组件，作用是向主机提供设备的数据格式说明书，包含报告类型（输入/输出/特征）、数据长度、字段含义、取值范围等关键信息，是主机实现设备无驱适配的核心依据。

主机通过以下步骤实现设备适配：

设备发现阶段：主机通过SDP服务发现，获取设备的报告描述符；
**描述符解析：**主机的HID类软件解析报告描述符，理解设备支持的报告类型、数据格式和功能范围。例如，解析出鼠标的X/Y坐标字段、键盘的按键扫描码字段；
**数据交互：**设备发送报告数据时，主机根据解析结果识别数据含义，无需专属驱动。例如，接收鼠标输入报告后，能正确解读X/Y坐标变化并更新光标位置；
**动态适配：**若设备支持多种报告格式，主机可通过特征报告调整设备配置（如传感器测量精度），描述符定义了配置参数的合法范围，确保配置有效性。

报告描述符的标准化设计是蓝牙HID设备实现互操作的关键，也是其兼容USB HID生态的核心基础。

题目：蓝牙HID架构支持两种协议模式（Report Protocol和Boot Protocol），请分析其设计初衷和适用场景？

答案：

两种协议模式的设计初衷是兼顾设备功能的复杂性和主机的资源受限情况，实现不同场景下的兼容适配，核心思路是复杂场景用全功能模式，简单场景用简化模式。

（1）报告协议模式（Report Protocol Mode）：

设计初衷：支持设备的全部功能，满足复杂人机交互需求；
核心特点：设备通过报告描述符自定义报告格式，主机需解析描述符理解数据，支持输入/输出/特征三类报告的完整功能；
适用场景：功能复杂的设备（如游戏手柄、数据手套、专业传感器）和资源充足的主机（如电脑、高端智能手机）。例如，游戏手柄的力反馈功能、多轴操控数据，需通过该模式实现。

（2）引导协议模式（Boot Protocol Mode）：

设计初衷：兼容资源受限的主机，确保基本输入功能可用；
核心特点：采用预定义的固定报告格式，主机无需解析复杂描述符，仅支持键盘和鼠标的基本功能；
适用场景：资源受限的主机（如嵌入式设备、BIOS环境、低端物联网设备）和简单输入设备（如基础键盘、鼠标）。例如，PC开机时BIOS环境功能有限，通过该模式实现键盘操作，进入操作系统后再切换到报告协议模式。

两种模式的动态切换能力，让蓝牙HID设备既能在高端主机上发挥全部功能，又能在资源受限的场景下保证基本可用性，大幅提升了协议的兼容性和适用范围。
