计算机网络 --- ACL

策略

ACL --- 访问控制列表

1.访问控制 --- 在路由器流量流入或者流出的接口上，匹配对应的流量然后执行设定的动作（permit --- 允许，deny --- 拒绝）

2.抓取感兴趣流 --- ACL可以和其他的服务配合工作，ACL仅完成匹配流量的动作，而具体的执行动作由其他服务提供

ACL的匹配规则：自上而下，逐一匹配，如果匹配上，则将执行对应的动作，不再向下匹配

思科设备：末尾隐含一条拒绝所有的规则

华为设备：末尾没有隐含规则

基础ACL列表 --- 只看源IP地址

高级ACL列表 --- 不仅关注数据包中源IP，还会关注数据包中的目标IP地址，以及协议和端口号

二层ACL

用户自定义ACL

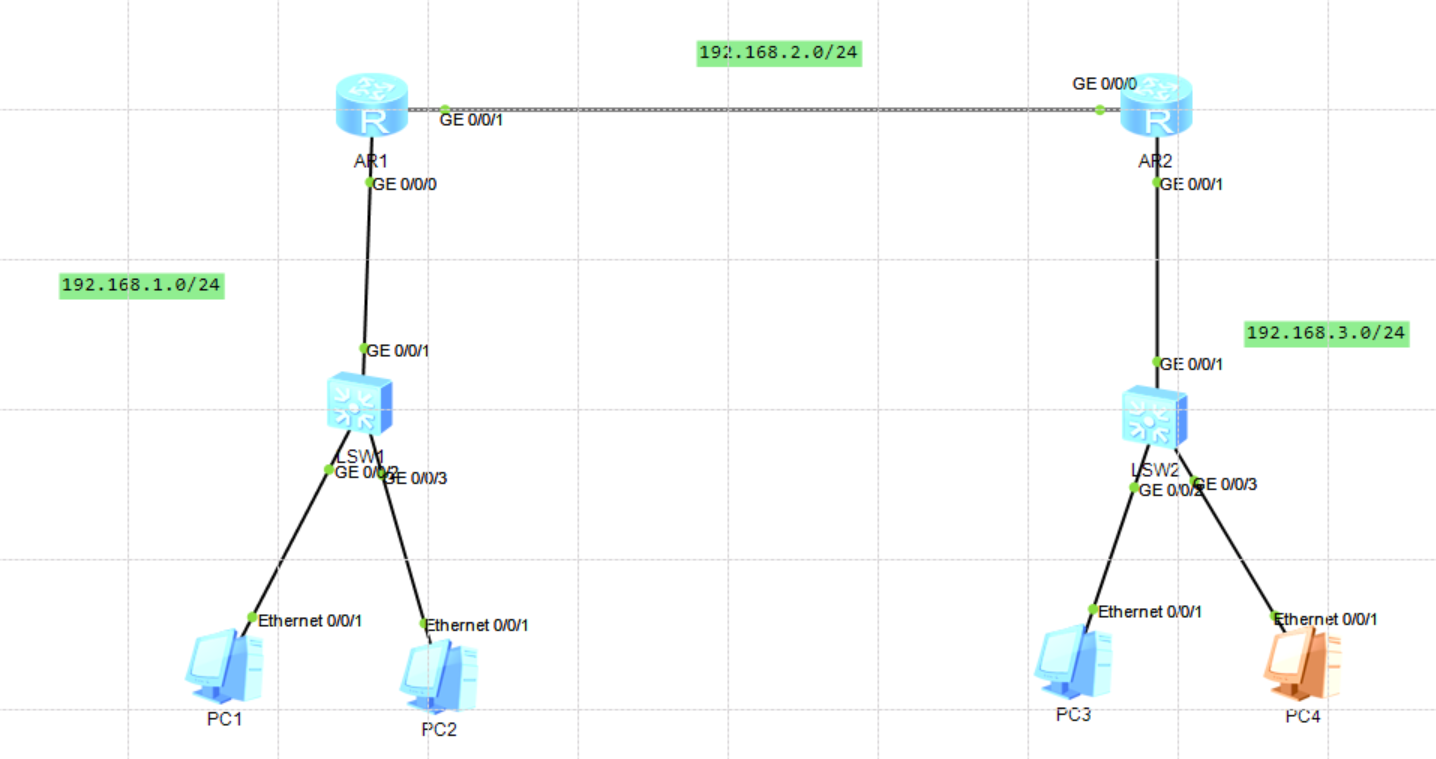

需求一：PC1可以访问3.0网段，但是PC2不行

基础ACL的位置原则 --- 因为基础ACL仅关注源IP地址，所以，在部署时应该越靠近目标越好，避免对其他网段的访问造成误伤

1.创建ACL列表

$r2$ acl 2000

r2-acl-basic-2000

2.在ACL列表中定义规则

$r2-acl-basic-2000$ rule(规则) deny(拒绝) source(源IP地址) 192.168.1.20 0.0.0.0--- 通配符 --- 1代表可变，0代表不可变

$r2-acl-basic-2000$ rule permit(允许) source any(所有)

$r2$ display acl 2000 --- 查看ACL列表的规则

Basic ACL 2000, 2 rules

Acl's step is 5

rule 5 deny source 192.168.1.20 0

rule 10 permit

注意：华为设备默认以5为步调自动添加规则的序号，这样做可以方便插入或者删除规则

$r2-acl-basic-2000$ rule 6 deny source 192.168.1.10 0.0.0.0 --- 自定义序号添加规则

$r2-acl-basic-2000$ undo rule 6 --- 删除规则

3.在接口调用ACL列表

$r2-GigabitEthernet0/0/1$ traffic-filter outbound(出接口；inbound：入接口) acl 2000

注意：一个接口的一个方向只能调用一张ACL列表

需求二：PC1只能ping通PC3，但是不能ping通PC4

$r1$ acl name xvqiuer(自定义命名) 3000

r1-acl-adv-xvqiuer

$r1-acl-adv-xvqiuer$ rule deny icmp(协议类型：互联网控制报文协议) source 192.168.1.10 0.0.0.0 destination(目标IP地址) 192.168.3.20 0.0.0.0

$r1-GigabitEthernet0/0/0$ traffic-filter inbound acl name xvqiuer

需求三：PC1可以ping通R2,但是不能telnetR2

$r1-acl-adv-xvqiuer$ rule deny tcp source 192.168.1.30 0.0.0.0 destination 192.168.2.2 0.0.0.0 destination-port(目标端口号) eq 23

$r1-acl-adv-xvqiuer$ rule deny tcp source 192.168.1.30 0.0.0.0 destination 192.168.3.1 0.0.0.0 destination-port(目标端口号) eq 23
