网络工程师-边界安全与远程接入实战（二）：NAT 配置全解

一、引言

网络地址转换（NAT）与虚拟专用网是软考网络工程师案例分析题的核心考点，属于边界网络技术模块，**占案例题分值约 20%-25%。**其中 NAT 技术由 IETF 在 RFC 1631 中定义，1994 年正式发布，最初为解决 IPv4 地址枯竭问题，后续衍生出隐藏内网结构、实现服务器对外发布等附加功能；虚拟专用网技术从 1990 年代开始发展，IPSec 协议族由 IETF 在 1998 年发布 RFC 2401-RFC 2410 系列标准定义，GRE 协议由 RFC 1701 规范，二者共同构成了跨公网安全互联的技术基础。

本文将从核心原理、配置方法、方案对比、场景应用、常见故障排查五个维度展开，覆盖软考大纲要求的所有 NAT 与 虚拟专用网 知识点，包含华为路由器、防火墙的标准配置案例，以及考试高频易错点提示。

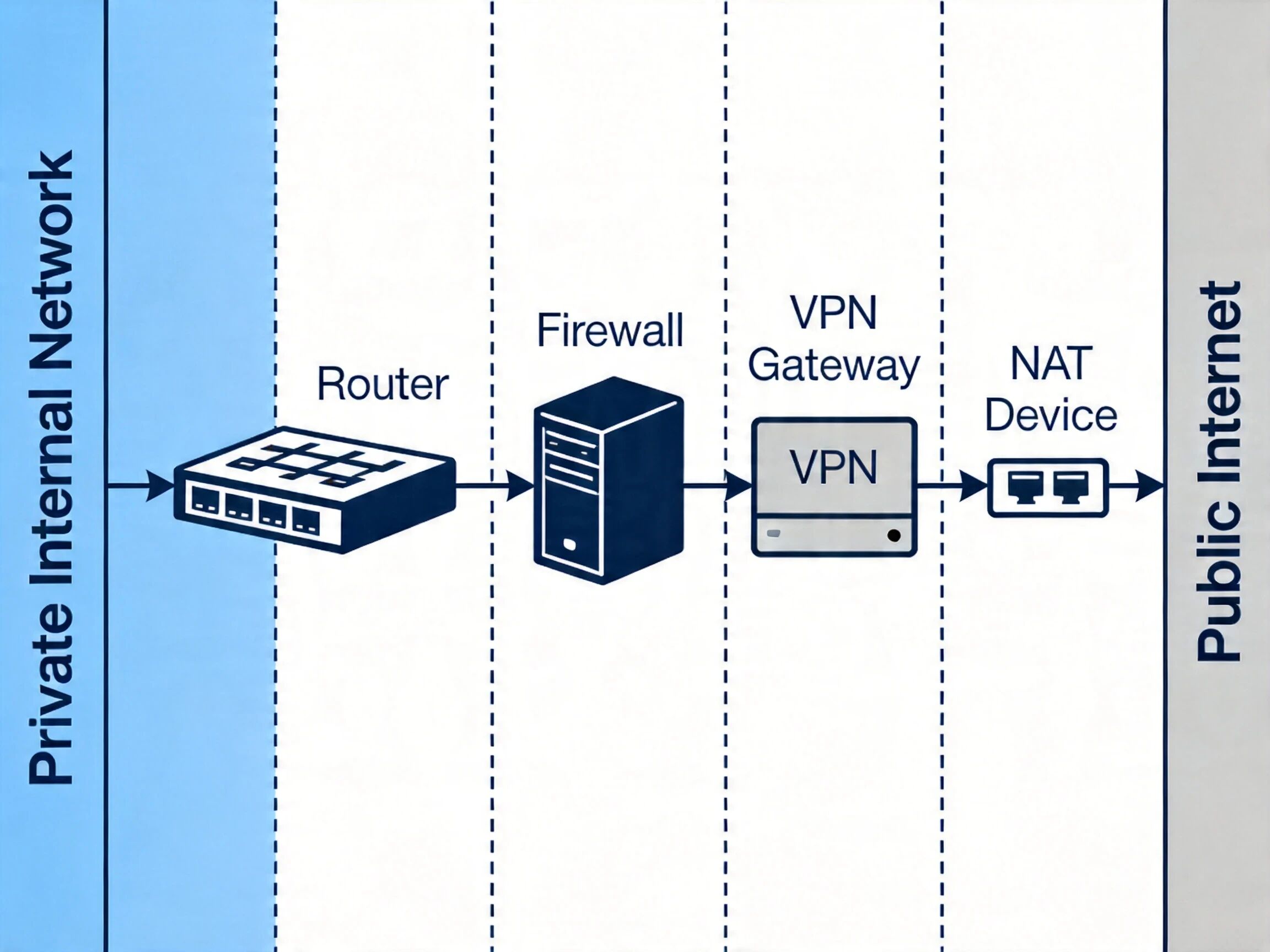

NAT 与 虚拟专用网 在企业网络边界的部署位置示意图

二、NAT 核心原理与实现方案

**NAT 的核心逻辑是在网络边界设备（路由器、防火墙）上维护地址映射表，对数据包的源或目的 IP 地址、传输层端口进行修改，实现私有地址与公有地址的转换。**私有地址范围由 RFC 1918 定义，包括 10.0.0.0/8、172.16.0.0/12、192.168.0.0/16 三个网段，此类地址无法在公网路由，必须经过 NAT 转换后才能访问互联网。

2.1 NAT 的五类实现方式对比

不同 NAT 类型的技术特性、配置命令、适用场景存在明确差异，是软考选择题和案例题的高频考点：

静态 NAT

原理：实现私网 IP 与公网 IP 的一对一固定映射，每个私网 IP 独占一个公网 IP，映射关系永久有效。

配置命令（华为路由器）：nat static global 203.0.113.10 inside 192.168.1.10

适用场景：内网服务器需要对外提供固定公网 IP 访问的场景，如企业官网服务器、邮件服务器。

优缺点 ：配置简单，映射关系稳定，但公网 IP 利用率低，无法解决地址枯竭问题。

动态 NAT（Basic NAT）

原理：预先配置公网地址池，内网主机访问外网时动态分配空闲公网 IP，会话结束后回收 IP，不进行端口转换，实现多对多映射。

配置命令：nat outbound 2000 address-group 1 no-pat，其中no-pat表示不使用端口转换。

适用场景：内网少数主机需要固定公网 IP 访问特定外部系统的场景，目前已极少使用。

优缺点 ：公网 IP 利用率略高于静态 NAT，但仍需与内网并发访问量匹配的公网 IP 数量，成本较高。

NAPT（端口地址转换）

原理：采用 "公网 IP + 传输层端口号" 的映射方式，多个私网 IP 可以共享同一个或少数几个公网 IP，通过不同端口区分不同会话，实现多对一映射。

配置命令：nat outbound 2000 address-group 1，默认启用 PAT 模式。

适用场景：大多数企业内网用户访问互联网的场景，是目前主流的 NAT 部署方式。

优缺点 ：公网 IP 利用率极高，一个公网 IP 可支持 6 万以上并发会话，但无法为内网主机提供固定的对外访问地址。

Easy IP

原理：NAPT 的特例，不需要预先配置公网地址池，直接使用边界设备出口接口的公网 IP 作为转换地址，适合出口 IP 动态获取的场景。

配置命令：nat outbound 2000，无需指定地址池。

适用场景：小型办公网络、家庭网络，出口采用 PPPoE 拨号或 DHCP 动态获取公网 IP 的场景。

优缺点 ：配置最简，无需维护公网地址池，但仅能使用一个公网 IP，并发会话量受接口 IP 限制。

NAT Server（端口映射）

原理：一对一的端口级映射，将公网 IP 的指定端口映射到内网服务器的对应端口，同一个公网 IP 的不同端口可以映射到不同的内网服务器。

配置命令：nat server protocol tcp global 203.0.113.20 80 inside 192.168.1.20 80

适用场景：对外发布内网 Web、FTP、邮件等服务的场景，可实现一个公网 IP 承载多个业务服务。

优缺点 ：公网 IP 利用率高，可灵活发布多个服务，但需要注意端口冲突问题，且需要配合安全策略限制访问权限。

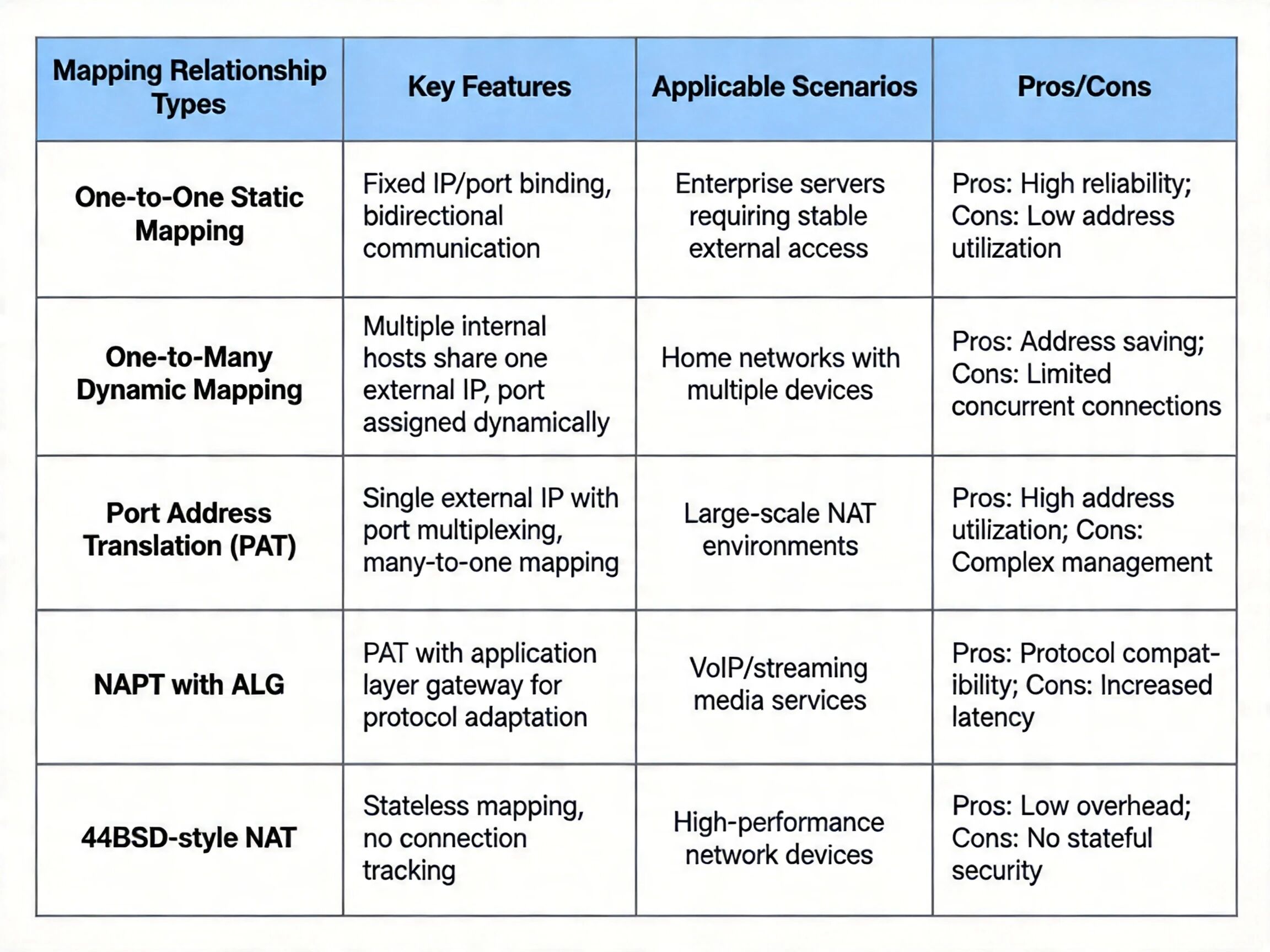

五类 NAT 实现方式的映射关系对比表

2.2 防火墙 NAT 配置规范

华为 USG 系列防火墙配置 NAT 需采用 "安全策略 + NAT 策略" 联动模式，二者缺一不可：

安全策略负责控制流量的通断，需要允许内网到外网的流量通过；

NAT 策略负责定义地址转换的规则，指定转换的源地址范围、转换后的地址池。

典型配置案例如下：

1. 配置NAT地址池，启用PAT模式
[USG6600E] nat address-group addressgroup1
[USG6600E-address-group-addressgroup1] mode pat
[USG6600E-address-group-addressgroup1] route enable
[USG6600E-address-group-addressgroup1] section 0 203.0.113.2 203.0.113.2#
2. 配置安全策略，允许信任域到非信任域的内网流量通过
[USG6600E] security-policy
[USG6600E-policy-security] rule name policy_nat_permit
[USG6600E-policy-security-rule-policy_nat_permit] source-zone trust
[USG6600E-policy-security-rule-policy_nat_permit] destination-zone untrust
[USG6600E-policy-security-rule-policy_nat_permit] source-address 192.168.0.0 16
[USG6600E-policy-security-rule-policy_nat_permit] action permit
3. 配置NAT策略，执行源地址转换
[USG6600E] nat-policy[USG6600E-policy-nat] rule name policy_nat_out
[USG6600E-policy-nat-rule-policy_nat_out] source-zone trust
[USG6600E-policy-nat-rule-policy_nat_out] destination-zone untrust
[USG6600E-policy-nat-rule-policy_nat_out] action source-nat address-group addressgroup1

2.3 NAT Server 与黑洞路由配置

当 NAT Server 使用的公网 IP 与边界设备出口接口 IP 不在同一网段时，必须配置黑洞路由，防止路由环路：

原理：公网路由器会将去往映射公网 IP 的流量转发到企业边界设备，若未配置黑洞路由，当内网服务器不可用时，边界设备会根据默认路由将流量再次转发回公网，形成环路。

配置命令

配置端口映射，将公网1.1.1.1的80端口映射到内网192.168.1.2的80端口
[Huawei] interface gigabitethernet 1/0/0
[Huawei-GigabitEthernet1/0/0] nat server protocol tcp global 1.1.1.1 www inside 192.168.1.2 www# 配置黑洞路由，将去往1.1.1.1/32的流量丢弃
[Huawei] ip route-static 1.1.1.1 32 NULL 0

软考高频考点：黑洞路由的掩码必须是 32 位，仅匹配映射的单个公网 IP，避免影响其他流量。

三、IPSec 虚拟专用网 核心配置与故障排查

IPSec 是网络层加密协议族，由 IETF RFC 2401 系列标准定义，为 IP 数据包提供端到端的认证、加密、完整性校验服务，是站点到站点（Site-to-Site） 虚拟专用网的行业标准，也是软考案例题的必考内容。

3.1 IPSec 虚拟专用网 标准化配置五步法

IPSec 虚拟专用网 配置需遵循固定流程，所有步骤参数必须两端对称，否则隧道无法建立：

第一步：配置感兴趣流 ACL

定义需要 IPSec 保护的业务流量，通常为两端内网网段之间的互访流量，ACL 规则两端必须镜像对称。

配置示例：

[RA] acl 3000
[RA-acl-adv-3000] rule permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255

第二步：配置 IPSec 安全提议

定义流量的保护方法，包括封装模式、安全协议、加密算法、认证算法，所有参数两端必须完全一致。

配置示例：

[RA] ipsec proposal tran1
[RA-ipsec-proposal-tran1] encapsulation-mode tunnel
隧道模式，站点到站点虚拟专用网默认使用
[RA-ipsec-proposal-tran1] transform esp              # 使用ESP协议，支持加密+认证
[RA-ipsec-proposal-tran1] esp encryption-algorithm aes-256
[RA-ipsec-proposal-tran1] esp authentication-algorithm sha2-256

第三步：配置 IKE 对等体

定义密钥协商参数，包括预共享密钥、对端公网地址、IKE 版本、协商模式，参数需两端匹配。

配置示例：

[RA] ike peer peer1
[RA-ike-peer-peer1] pre-shared-key simple Huawei@123
预共享密钥两端必须完全相同[RA-ike-peer-peer1] remote-address 20.20.20.1         # 对端公网IP
[RA-ike-peer-peer1] ike-proposal 10                   # 引用IKE提议，默认使用IKEv1主模式

第四步：配置 IPSec 安全策略

关联 ACL、安全提议、IKE 对等体，形成完整的保护策略。

配置示例：

[RA] ipsec policy policy1 10 isakmp
[RA-ipsec-policy-isakmp-policy1-10] security acl 3000
[RA-ipsec-policy-isakmp-policy1-10] proposal tran1
[RA-ipsec-policy-isakmp-policy1-10] ike-peer peer1

第五步：接口应用安全策略

将 IPSec 安全策略应用在连接公网的出接口上，对进出接口的流量进行加密 / 解密处理。

配置示例：

[RA] interface GigabitEthernet 0/0/1
[RA-GigabitEthernet0/0/1] ipsec policy policy1

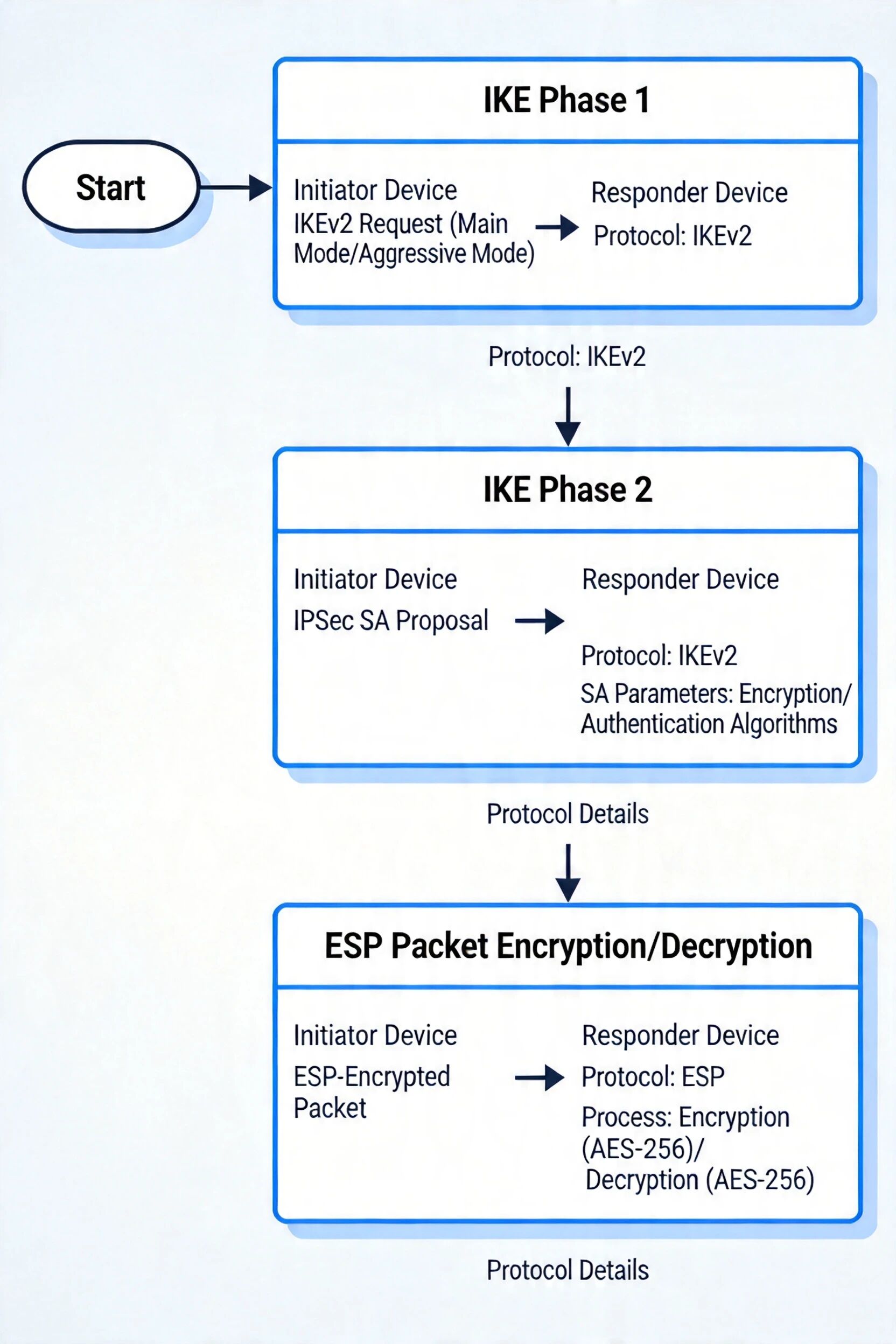

IPSec 虚拟专用网协商流程与报文交互示意图

3.2 IPSec 与 NAT 冲突的解决方案

当 IPSec 虚拟专用网流量穿越 NAT 设备时，由于 ESP 协议封装的报文没有传输层头部，NAT 设备无法进行端口转换，会导致隧道建立失败。解决方案是启用 NAT 穿越功能（RFC 3947 定义）：

原理：启用 NAT 穿越后，IKE 协商使用 UDP 500 端口进行初始协商，检测到 NAT 设备后自动切换到 UDP 4500 端口封装 ESP 报文，使 NAT 设备可以识别并转换端口。

配置命令：

[RA] ike peer peer1
[RA-ike-peer-peer1] nat traversal

软考易错点：NAT 穿越需要在虚拟专用网 VPN 两端同时启用，且中间 NAT 设备需要放开 UDP 500 和 4500 端口的访问权限。

3.3 IPSec 虚拟专用网 常见故障排查

IPSec 隧道建立失败是案例题常见的排错考点，常见原因按优先级排序为：

ACL 配置错误 ：两端感兴趣流不对称，或包含不需要保护的流量；

安全提议参数不匹配 ：加密算法、认证算法、封装模式两端不一致；

预共享密钥错误 ：两端密钥字符、大小写不匹配；

路由不可达 ：两端公网地址之间无法 Ping 通，或内网路由缺失；

NAT 穿越未启用 ：虚拟专用网 流量经过 NAT 设备时未开启 NAT 穿越功能；

安全策略拦截 ：中间防火墙或边界设备拦截了 ESP 协议（协议号 50）、IKE 协议（UDP 500/4500 端口）。

四、GRE 虚拟专用网 与 GRE over IPSec 配置

GRE（通用路由封装）协议由 RFC 1701 定义，是一种三层隧道封装协议，本身不提供加密功能，主要实现异种网络互联和动态路由协议穿越公网的需求，常与 IPSec 结合使用。

4.1 GRE 隧道核心配置

GRE 隧道配置仅需在两端路由器上配置 Tunnel 接口，参数两端对称即可：

R1端配置
[R1] interface Tunnel 0/0/1
[R1-Tunnel0/0/1] ip address 10.10.10.1 30      # 隧道接口IP，两端需在同一网段
[R1-Tunnel0/0/1] tunnel-protocol gre           # 指定隧道协议为GRE
[R1-Tunnel0/0/1] source 202.100.1.1            # 本地公网IP作为隧道源地址
[R1-Tunnel0/0/1] destination 203.100.1.1       # 对端公网IP作为隧道目的地址
R2端配置
[R2] interface Tunnel 0/0/1
[R2-Tunnel0/0/1] ip address 10.10.10.2 30
[R2-Tunnel0/0/1] tunnel-protocol gre
[R2-Tunnel0/0/1] source 203.100.1.1
[R2-Tunnel0/0/1] destination 202.100.1.1

配置完成后，Tunnel 接口可视为普通三层接口，支持 OSPF、BGP 等动态路由协议的邻居建立，实现两端内网路由的自动学习。

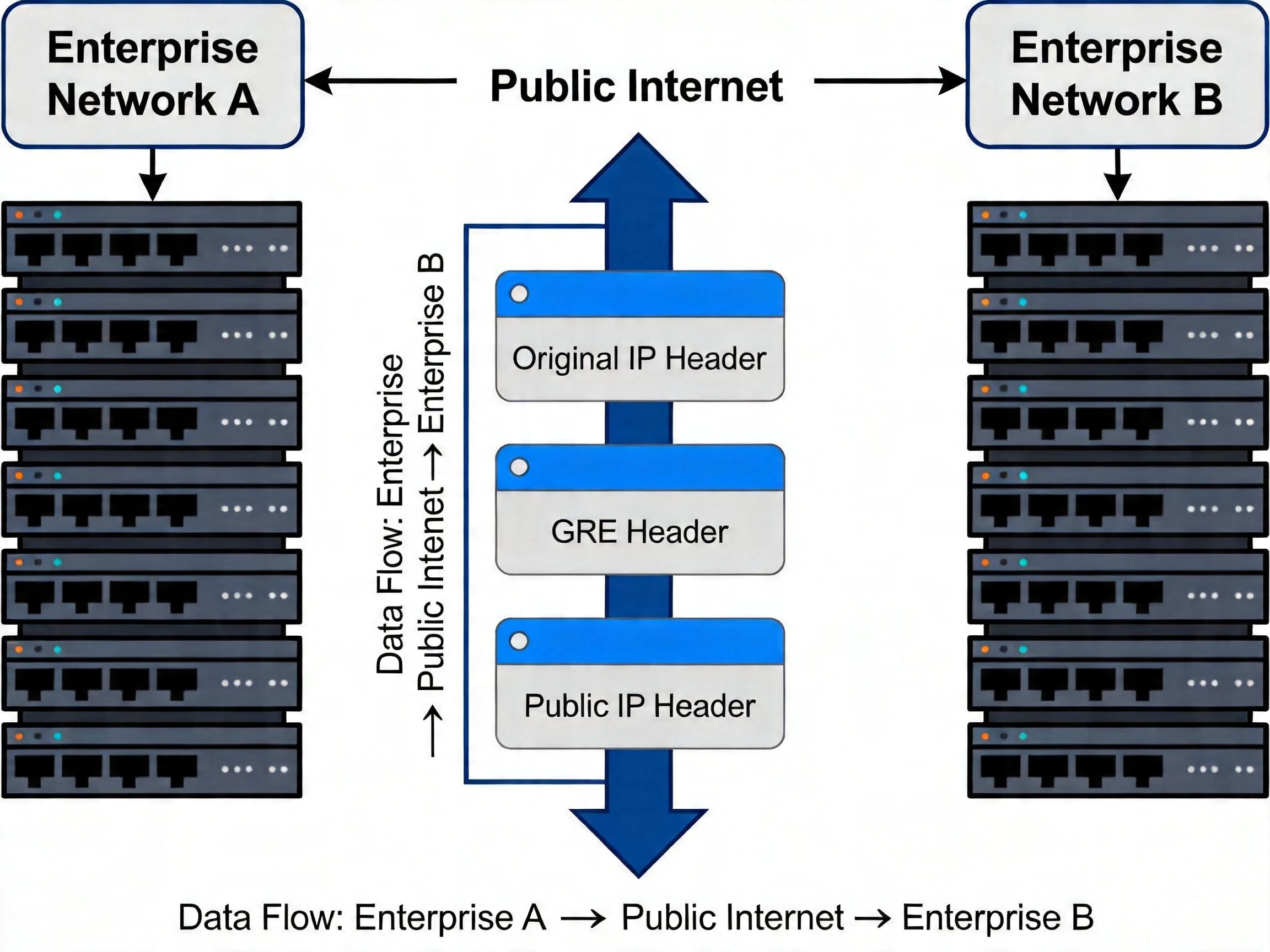

GRE 隧道封装结构与数据流转示意图

4.2 GRE over IPSec 配置方案

GRE over IPSec 结合了两种技术的优势：GRE 支持动态路由协议封装，IPSec 提供加密保护，是企业跨公网运行动态路由的标准方案。配置关键在于 IPSec 的感兴趣流需要保护 GRE 隧道两端公网 IP 之间的流量，而非业务网段流量：

配置ACL匹配GRE隧道流量
[R1] acl 3000
[R1-acl-adv-3000] rule permit gre source 202.100.1.1 0 destination 203.100.1.1 0

其余 IPSec 配置与前述五步法完全相同，IPSec 会对所有 GRE 封装的报文进行加密，实现业务流量的安全传输。

4.3 GRE 与 IPSec 虚拟专用网方案对比

技术维度	IPSec 虚拟专用网	GRE 虚拟专用网	GRE over IPSec
加密能力	支持认证和加密	无加密能力	支持认证和加密
动态路由支持	不支持（仅传输 IP 单播）	支持所有三层协议	支持所有三层协议
封装开销	约 20-30 字节	约 24 字节	约 50-60 字节
配置复杂度	较高（需配置五要素）	简单（仅需 Tunnel 接口）	中等（需同时配置两类）
适用场景	静态路由的站点互联	异种网络、动态路由互联	需要加密的动态路由互联

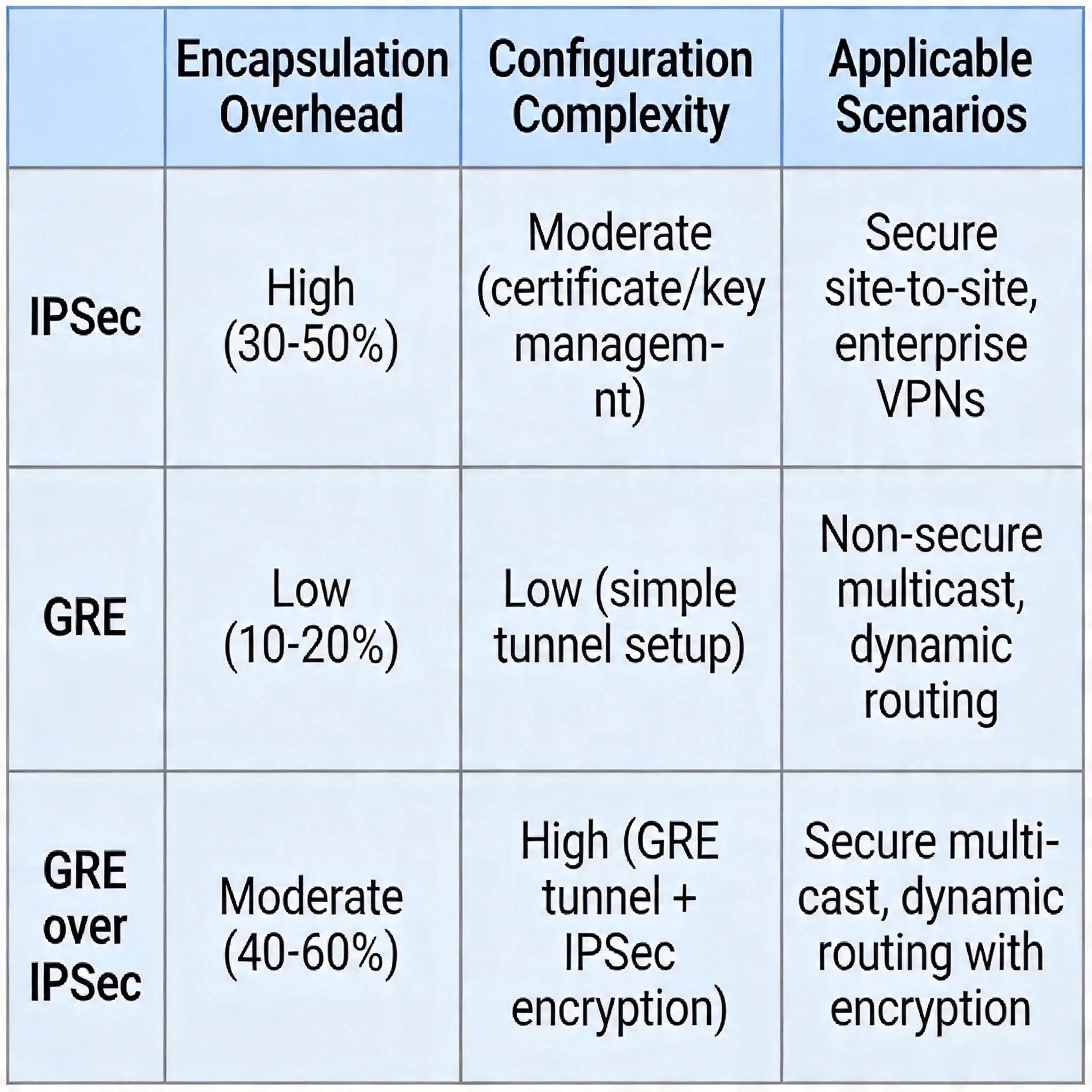

三类 虚拟专用网方案特性对比表

五、软考考法总结与备考建议

5.1 核心考点梳理

NAT 模块：

根据场景选择合适的 NAT 类型，重点区分 NAPT、Easy IP、NAT Server 的适用场景；

防火墙 NAT 配置的安全策略与 NAT 策略联动要求；

NAT Server 黑洞路由的作用与配置方法。

虚拟专用网模块：

IPSec 虚拟专用网五步法配置，重点关注参数对称性要求；

IPSec NAT 穿越的应用场景与配置；

GRE over IPSec 的感兴趣流配置要点；

虚拟专用网 隧道建立失败的故障排查思路。

综合应用：

案例题常结合路由技术、安全策略进行综合考察，典型场景为：内网用户通过 NAT 访问互联网，同时分支与总部通过 IPSec 虚拟专用网互联，需要注意：

NAT 策略需要排除 虚拟专用网 感兴趣流，避免 虚拟专用网 流量被 NAT 转换导致隧道建立失败；

静态路由或动态路由的优先级配置，避免业务流量走默认路由而非 虚拟专用网 隧道；

安全策略需要同时允许 NAT 流量和 虚拟专用网 流量通过。

5.2 备考最佳实践

熟练掌握华为路由器、防火墙的 NAT 与 虚拟专用网 配置命令，重点记忆命令关键字和参数顺序；

对比记忆路由器与防火墙 NAT 配置的差异：路由器仅需配置接口下的 NAT 命令，防火墙需要安全策略 + NAT 策略联动；

整理 IPSec 排错的标准化流程，按照 "物理层 - 路由层 - ACL - 协商参数 - 安全策略" 的顺序排查故障；

完成近 5 年软考案例题中 NAT 与 虚拟专用网相关的题目，总结常见考点和易错点。

5.3 前沿技术趋势

随着 IPv6 的规模部署，NAT 的地址转换需求将逐步降低，但 NAT64 等过渡技术仍将长期存在；虚拟专用网 技术向 SD-WAN 方向演进，结合智能选路、应用优化、零信任安全等特性，成为企业广域网互联的主流方案，近年软考已出现相关考点的初步考察，备考时需关注 SD-WAN 与传统 虚拟专用网 的技术差异。
