SysTick_Handler在裸机和RTOS中的区别

1. SysTick_Handler()在程序里由谁调用?

SysTick_Handler()是Cortex-M 内核的系统滴答定时器中断服务函数,整个过程:硬件自动完成。

  • SysTick 定时器:每过 1ms(或你配置的时间)就自动溢出一次;
  • 溢出 = 触发中断;
  • 中断触发 = CPU 自动跳去执行 SysTick_Handler。

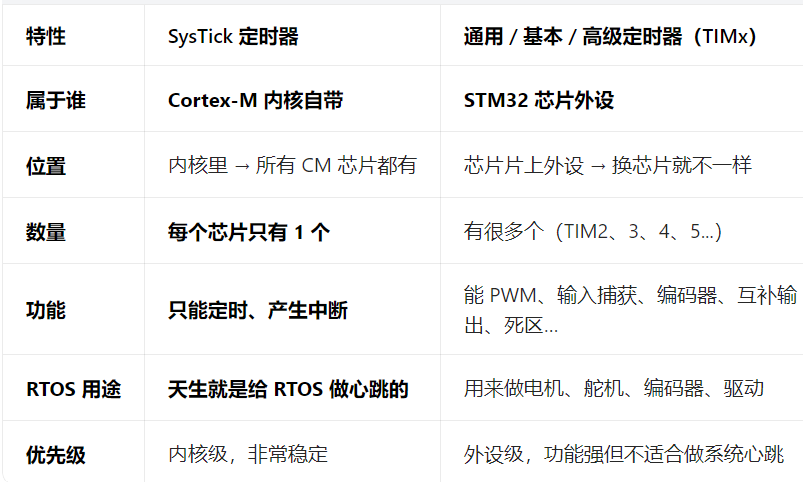

2. SysTick 定时器和通用/基本/高级定时器有区别么?不是说如果使用操作系统开发的话,需要指定一个定时器作为RTOS系统的时间计数么?

  • SysTick 定时器 和 通用 / 基本 / 高级定时器 完全不是一回事!
  • RTOS 确实需要一个定时器做系统心跳,但 99% 的 RTOS 都优先用 SysTick,不用普通定时器!

RTOS 设计标准就是用 SysTick

正确做法(行业标准):

SysTick → 给 RTOS 用

普通定时器 TIMx → 给业务功能用(电机、编码器、PWM)

3. 将内核定时器SysTick 指定为RTOS得系统心跳,那hal库里面的那些延时Hal_Delay(),他的延时计数用到的定时器是什么?

HAL_Delay () 用的也是 SysTick!和 FreeRTOS 共用同一个 SysTick 定时器!

但一旦开启 FreeRTOS,HAL_Delay ()、 HAL_GetTick()就会自动失效、不能用了!

用了会:

  • 卡死
  • 延时不准
  • 系统崩溃

4. 使用RTOS,会在什么地方指定SysTick作为RTOS的滴答定时器呢?

真正指定 SysTick 的地方

复制代码
void xPortStartScheduler( void )

这个函数是 启动调度器的核心函数。里面一定有一段 初始化 SysTick 的代码:

复制代码
/* Configure SysTick to interrupt at the required tick rate. */
portNVIC_SYSTICK_LOAD_REG = ( configCPU_CLOCK_HZ / configTICK_RATE_HZ ) - 1UL;
portNVIC_SYSTICK_CTRL_REG = ( portNVIC_SYSTICK_CLK_BIT | portNVIC_SYSTICK_INT_BIT | portNVIC_SYSTICK_ENABLE_BIT );
  • 设置 SysTick 重装值 → 1ms 中断一次
  • 使能 SysTick 中断
  • 启动 SysTick
    这就是:FreeRTOS 把 SysTick 变成自己的系统心跳!

5. SysTick_Handler不是弱函数么?使用FREERTOS需要显示定义么?不定义使用默认的弱函数可以么?

SysTick_Handler 默认是弱函数(__weak)。但在 FreeRTOS 里,你必须自己重新定义它,不能用默认弱函数!

用默认弱函数 = RTOS 直接死机!

默认弱函数长这样(在启动文件或 stm32xx_it.c 里):

复制代码
__weak void SysTick_Handler(void)
{
  while(1); // 死循环!
}

如果不自己写 SysTick_Handler:

SysTick 1ms 触发一次中断

进入默认弱函数

直接死循环

FreeRTOS 心跳没了 → 系统直接卡死
