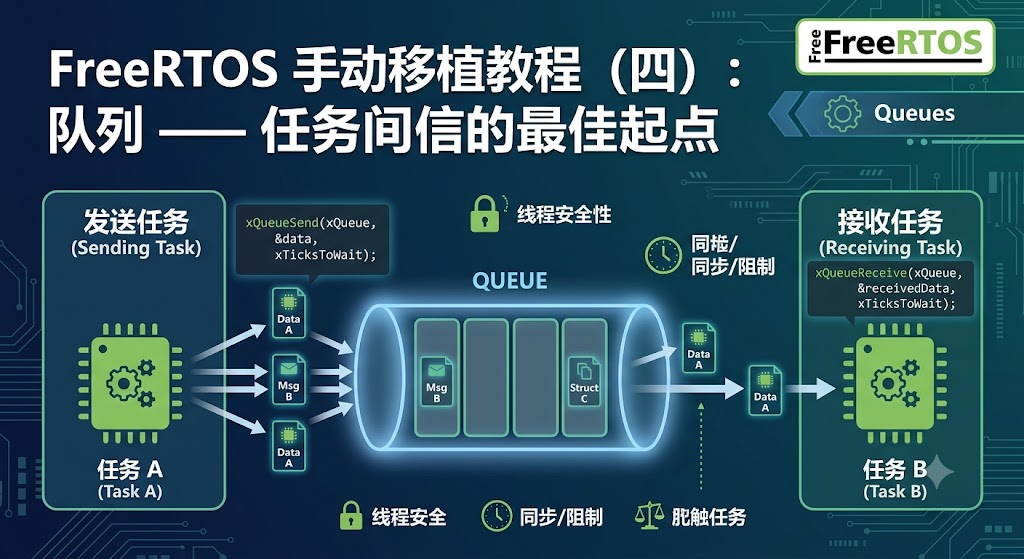

FreeRTOS 手动移植教程（四）：队列 —— 任务间通信的最佳起点

前几篇文章中，我们学会了任务创建与延时管理，但任务之间仍无法传递数据。本篇将引入 FreeRTOS 最基础、最常用的 IPC（进程间通信）机制------队列。通过队列，任务与任务、中断与任务之间可以安全、高效地传递数据，彻底告别裸机全局变量带来的隐患。我们将以按键中断通知 LED 闪烁模式切换为例，完整演示队列的创建、发送、接收及阻塞等待的全过程。

---

一、为什么需要队列？

在裸机程序中，任务间的数据共享通常靠全局变量实现，但在 RTOS 下这种做法极易引发问题：

• 竞争条件：多个任务同时读写同一个变量，可能造成数据错乱；
• 非阻塞需求：接收方任务需要等待数据，又不希望浪费 CPU 做轮询；
• 中断中传递数据：中断需要快速退出，不能等待任务处理完数据。

队列提供了一种线程安全的机制：它自带互斥访问和阻塞/唤醒逻辑，可以方便地在不同任务（或中断）之间传递消息，而无需开发者自行实现复杂的锁机制。

---

二、队列的核心概念与 API

2.1 队列的基本模型

队列可以看作一个先进先出（FIFO）的环形缓冲区，每个队列项的大小在创建时固定。任务可以向队列尾部发送 数据，也可以从队列头部接收 数据。当队列为空时，接收任务可以选择阻塞等待，直到有数据进入队列；当队列满时，发送任务也可以阻塞等待，直到队列有空位。

2.2 关键 API

功能	API 名称	说明
创建队列	xQueueCreate	返回队列句柄，后续操作均基于此句柄
发送数据（任务）	xQueueSend	类似 xQueueSendToBack，将数据放到队尾
发送数据（中断）	xQueueSendFromISR	中断服务函数中使用的版本
接收数据（任务）	xQueueReceive	从队首取出数据，可设置阻塞超时
接收数据（中断）	xQueueReceiveFromISR	中断中使用的版本（但不常用）
查询队列中项数	uxQueueMessagesWaiting	返回当前队列中的有效数据项数量
删除队列	vQueueDelete	释放队列占用的内存

---

三、硬件准备与优先级分组设置

3.1 硬件连接

本章实验使用一个按键（PA0）和一个 LED（PC13），要求按一次按键切换一次 LED 的闪烁模式。

3.2 中断优先级分组（必须）

为了让 FreeRTOS 的中断管理策略正确生效，必须在系统初始化早期设置 NVIC 优先级分组为4位抢占优先级 。在 main() 函数开头调用：

NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

这样，每个中断的 4 位优先级都用于抢占，子优先级不再使用，与我们 FreeRTOSConfig.h 中的配置完全匹配。

---

四、扩展板级驱动

4.1 按键 BSP

在 BSP 目录下新建 bsp_key.h 和 bsp_key.c。

// bsp_key.h
#ifndef BSP_KEY_H
#define BSP_KEY_H

#include "stm32f10x.h"

void KEY_Init(void);
uint8_t KEY_Read(void);   // 返回 1 表示按下

#endif

// bsp_key.c
#include "bsp_key.h"

void KEY_Init(void)
{
    GPIO_InitTypeDef GPIO_InitStructure;
    RCC_APB2PeriphClockCmd(RCC_APB2Periph_GPIOA, ENABLE);
    GPIO_InitStructure.GPIO_Pin = GPIO_Pin_0;
    GPIO_InitStructure.GPIO_Mode = GPIO_Mode_IPU;  // 上拉输入，按下为低电平
    GPIO_Init(GPIOA, &GPIO_InitStructure);
}

uint8_t KEY_Read(void)
{
    // 返回 1 表示按键按下（PA0 为低电平）
    return (GPIO_ReadInputDataBit(GPIOA, GPIO_Pin_0) == Bit_RESET) ? 1 : 0;
}

4.2 LED BSP

沿用之前文章的 bsp_led.h 和 bsp_led.c，确保已包含 LED_InitAll() 和 LED3_Toggle() 函数。LED3_Toggle 翻转的是 GPIOC->ODR 的 Pin_13。

---

五、按键中断配置

5.1 EXTI 初始化（标准库）

在 BSP 目录下新建 bsp_exti.h 和 bsp_exti.c。

// bsp_exti.h
#ifndef BSP_EXTI_H
#define BSP_EXTI_H

#include "stm32f10x.h"

void EXTI0_Init(void);

#endif

// bsp_exti.c
#include "bsp_exti.h"
#include "bsp_key.h"

void EXTI0_Init(void)
{
    EXTI_InitTypeDef EXTI_InitStructure;
    NVIC_InitTypeDef NVIC_InitStructure;

    KEY_Init();   // 初始化 PA0 引脚

    // 将 PA0 连接到 EXTI 线 0
    GPIO_EXTILineConfig(GPIO_PortSourceGPIOA, GPIO_PinSource0);

    EXTI_InitStructure.EXTI_Line = EXTI_Line0;
    EXTI_InitStructure.EXTI_Mode = EXTI_Mode_Interrupt;
    EXTI_InitStructure.EXTI_Trigger = EXTI_Trigger_Falling;  // 下降沿触发
    EXTI_InitStructure.EXTI_LineCmd = ENABLE;
    EXTI_Init(&EXTI_InitStructure);

    NVIC_InitStructure.NVIC_IRQChannel = EXTI0_IRQn;
    NVIC_InitStructure.NVIC_IRQChannelPreemptionPriority = 5; // 优先级 5，可安全调用 RTOS API
    NVIC_InitStructure.NVIC_IRQChannelSubPriority = 0;
    NVIC_InitStructure.NVIC_IRQChannelCmd = ENABLE;
    NVIC_Init(&NVIC_InitStructure);
}

说明 ：中断优先级设为 5，与我们配置的 configLIBRARY_MAX_SYSCALL_INTERRUPT_PRIORITY 一致，表示该中断可以安全调用 FreeRTOS 的 FromISR 系列函数。优先级 0~4 的中断完全不被打扰，但绝对不能在其内部调用任何 RTOS API。

5.2 中断服务函数

在 stm32f10x_it.c 中编写 EXTI0_IRQHandler（如果该文件已有弱定义的空函数，直接覆盖即可）。

// stm32f10x_it.c
#include "stm32f10x_it.h"
#include "FreeRTOS.h"
#include "queue.h"

extern QueueHandle_t xKeyQueue;   // 队列句柄，在 main.c 中定义

void EXTI0_IRQHandler(void)
{
    BaseType_t xHigherPriorityTaskWoken = pdFALSE;

    if (EXTI_GetITStatus(EXTI_Line0) != RESET)
    {
        // 发送按键消息到队列，仅发送一个字节（内容无关紧要，只表示事件）
        uint8_t key_event = 1;
        xQueueSendFromISR(xKeyQueue, &key_event, &xHigherPriorityTaskWoken);

        EXTI_ClearITPendingBit(EXTI_Line0);
    }

    portYIELD_FROM_ISR(xHigherPriorityTaskWoken);  // 如有更高优先级任务被唤醒，则触发切换
}

---

六、实现队列通信与 LED 模式切换

6.1 任务设计

• KeyProcessTask：阻塞等待队列中的按键事件，收到后切换 LED 模式；
• LedTask：根据当前模式以不同频率闪烁 LED。

6.2 main.c 完整代码

#include "stm32f10x.h"
#include "FreeRTOS.h"
#include "task.h"
#include "queue.h"
#include "bsp_led.h"
#include "bsp_exti.h"

/* 队列句柄，需在中断服务函数中引用 */
QueueHandle_t xKeyQueue = NULL;

/* 闪烁模式（0 = 慢闪，1 = 快闪） */
volatile uint8_t led_mode = 0;

/* 按键处理任务 */
void vKeyProcessTask(void *pvParameters)
{
    uint8_t key_val;
    while (1)
    {
        // 阻塞等待队列数据（portMAX_DELAY 表示无限等待）
        if (xQueueReceive(xKeyQueue, &key_val, portMAX_DELAY) == pdTRUE)
        {
            // 收到按键事件，切换模式
            led_mode = !led_mode;
        }
    }
}

/* LED 闪烁任务 */
void vLedTask(void *pvParameters)
{
    while (1)
    {
        if (led_mode == 0)
        {
            LED3_Toggle();
            vTaskDelay(pdMS_TO_TICKS(500));   // 慢闪：周期 1s
        }
        else
        {
            LED3_Toggle();
            vTaskDelay(pdMS_TO_TICKS(100));   // 快闪：周期 200ms
        }
    }
}

int main(void)
{
    /* 设置中断优先级分组为 4 位抢占优先级（必须） */
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_4);

    LED_InitAll();    // 初始化 LED
    EXTI0_Init();     // 初始化按键中断

    /* 创建队列，每个消息为 1 个 uint8_t，队列长度 5（足够缓冲按键事件） */
    xKeyQueue = xQueueCreate(5, sizeof(uint8_t));
    if (xKeyQueue == NULL)
    {
        // 创建失败，阻塞程序（实际项目中可重启或报错）
        while (1);
    }

    xTaskCreate(vKeyProcessTask, "KeyProc", 128, NULL, 2, NULL);
    xTaskCreate(vLedTask,         "Led",     128, NULL, 1, NULL);

    vTaskStartScheduler();

    while (1);
}

---

七、实验现象与验证

1. 上电后，LED 以 1Hz 频率闪烁（慢闪模式）；
2. 每按一次 PA0 按键，LED 在慢闪（周期 1s）和快闪（周期 200ms）之间切换；
3. 由于在中断中使用了 xQueueSendFromISR，按键响应实时且不丢事件；
4. KeyProcessTask 使用 portMAX_DELAY 阻塞等待，完全不占用 CPU，仅在按键按下时才被唤醒执行。

如果需要传递更复杂的数据（如按键次数、按键类型），可以扩大队列项大小，或传递结构体。但请注意：队列存储的是数据副本，而非指针，因此不必担心悬挂指针问题。

---

八、队列使用的注意事项

• 阻塞超时 ：portMAX_DELAY 表示无限等待；0 表示不等待；其他值为等待的 tick 数。
• 中断中必须使用 FromISR 版本 ：xQueueSendFromISR 和 xQueueReceiveFromISR，它们的最后一个参数 pxHigherPriorityTaskWoken 必须传递给 portYIELD_FROM_ISR。
• 队列拷贝语义：所有通过队列传递的数据都会进行字节级拷贝，接收方修改拷贝的数据不会影响队列内部状态。
• 大小估算：队列长度应能容纳最坏情况下的突发数据，接收任务要及时处理以免队列溢出。

---

九、总结

通过本篇的实战，你应该掌握了：

• 队列的创建、发送、接收与阻塞等待；
• 如何在标准库外部中断中使用 xQueueSendFromISR 安全地传递事件；
• 队列天然解决了中断与任务间的同步问题，实现了硬件事件与业务逻辑的解耦。

队列是 FreeRTOS 中使用最频繁的 IPC 工具，所有稍复杂的 RTOS 应用都会用到它。下一篇文章我们将学习二值信号量与计数信号量，解决任务同步、中断通知以及资源管理的常见场景。

---

下一篇：FreeRTOS 信号量 ------ 任务同步与中断通知的优雅解决方案。
