工业视觉检测：用 C++ 和 Snap7 库快速读写西门子 S7-1200

在工业视觉检测、自动化设备开发中，Windows 端上位机与西门子 S7-1200 PLC 进行数据交互是非常常见的需求。本文基于 MFC + Snap7 开源库 ，从零实现一套稳定、可直接上线的 PLC 通信程序，包含自动连接、循环读取、线程安全写入、异常重连等完整功能，解决实际开发中最容易遇到的界面卡死、Job pending、读写冲突、断线不重连等痛点。

一、方案简介

开发环境：Windows + MFC + C++
PLC 型号：西门子 S7‑1200
通信库：Snap7（开源、轻量、跨平台、无驱动依赖）
核心功能
1. 后台线程循环读取 PLC 数据
2. 50ms 稳定通信周期，适配相机联动场景
3. 线程安全读写，避免多线程冲突
4. 连接断开自动 1s 重连
5. 界面实时显示连接状态与数据

二、关键结构设计

为保证界面不卡顿，PLC 通信必须放在独立子线程 中执行；为避免读写同时操作导致 Job pending 错误，使用 CCriticalSection 临界区 做线程互斥；界面更新不在线程内直接操作控件，而是通过 自定义消息 异步刷新。

整体流程：

启动线程 → 尝试连接 PLC → 连接成功循环读取 → 异常断开 → 1s 后自动重连

三、核心代码实现

1. PLC 通信线程（自动连接 + 循环读取）

cpp 复制代码

// PLC 数据读取线程（独立线程，不卡界面）
UINT ReadPLCThreadFunc(LPVOID lparam)
{
	Cs7client_testDlg *pDlg = (Cs7client_testDlg *)lparam;

	// 线程主循环
	while(pDlg->m_bRunThread)
	{
		// 连接 PLC：IP、机架0、槽号1
		int res = pDlg->client.ConnectTo("192.168.11.10", 0, 1);
		pDlg->m_nConnectStatus = res;
		pDlg->PostMessage(WM_USER_UPDATE_UI);

		// 连接成功后进入数据读取循环
		while(res == 0 && pDlg->m_bRunThread)
		{
			Sleep(50);  // 通信周期 50ms

			// 加锁：与写操作互斥
			pDlg->m_csPLC.Lock();
			{
				// 读取 DB1.DBB2288 4字节整数
				byte buf1[4] = {0};
				int ret1 = pDlg->client.ReadArea(S7AreaDB, 1, 2288, 4, S7WLByte, buf1);
				if(ret1 != 0) { res = -1; break; }
				pDlg->m_val1 = buf1[3] | (buf1[2] << 8) | (buf1[1] << 16) | (buf1[0] << 24);

				Sleep(5);  // 间隔避免连续读写报错

				// 读取 DB1.DBB2632 4字节整数
				byte buf2[4] = {0};
				int ret2 = pDlg->client.ReadArea(S7AreaDB, 1, 2632, 4, S7WLByte, buf2);
				if(ret2 != 0) { res = -1; break; }
				pDlg->m_val2 = buf2[3] | (buf2[2] << 8) | (buf2[1] << 16) | (buf2[0] << 24);
			}
			pDlg->m_csPLC.Unlock();

			pDlg->PostMessage(WM_USER_UPDATE_UI);
		}

		// 断开并重连
		pDlg->m_nConnectStatus = -1;
		pDlg->PostMessage(WM_USER_UPDATE_UI);
		pDlg->client.Disconnect();
		if(pDlg->m_bRunThread)
			Sleep(1000);
	}

	pDlg->client.Disconnect();
	return 0;
}

2. 线程安全写入（按钮下发数据）

cpp 复制代码

void Cs7client_testDlg::OnBnClickedButton1()
{
    CString sValue;
    m_ctrlEdit1.GetWindowText(sValue);
    int iValue = atoi(sValue);

    if(!client.Connected())
    {
        AfxMessageBox("未连接,请先连接！");
        return;
    }

    // 加锁保证读写不同时执行
    m_csPLC.Lock();
    {
        byte writeBuffer[4] = {0};
        // 大端字节序转换
        writeBuffer[0] = (iValue >> 24) & 0xFF;
        writeBuffer[1] = (iValue >> 16) & 0xFF;
        writeBuffer[2] = (iValue >> 8)  & 0xFF;
        writeBuffer[3] = iValue & 0xFF;

        int result = client.WriteArea(S7AreaDB, 1, 2632, 4, S7WLByte, writeBuffer);
        if(result != 0)
        {
            CString sMsg;
            sMsg.Format("Error writing data:%s ", CliErrorText(result));
            AfxMessageBox(sMsg);
        }
    }
    m_csPLC.Unlock();
}

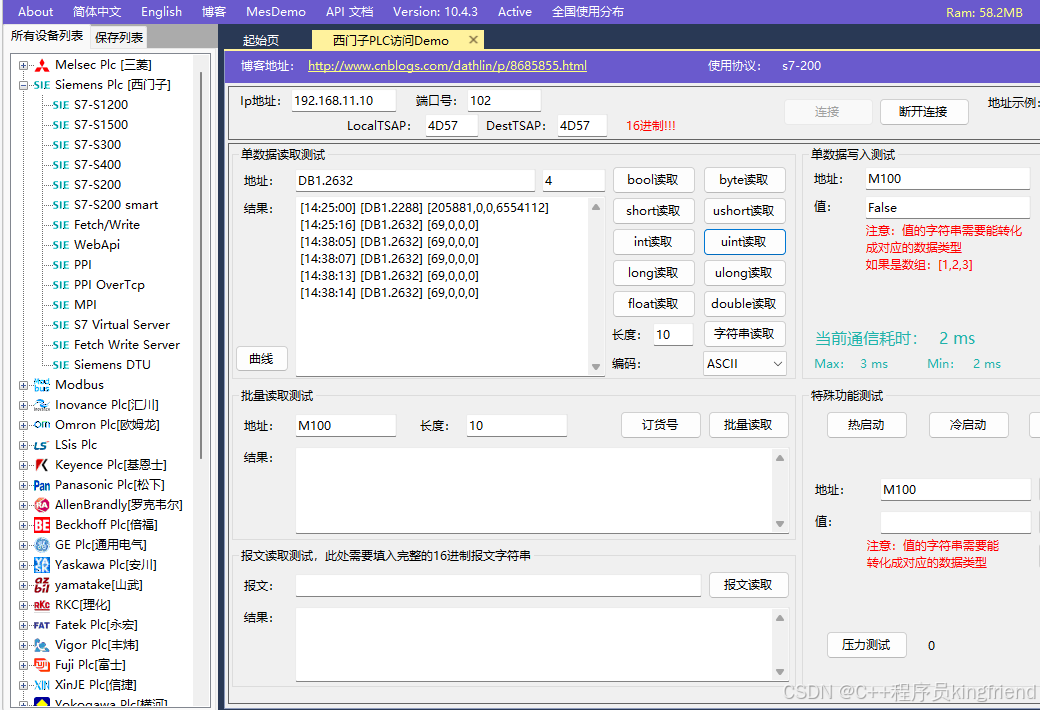

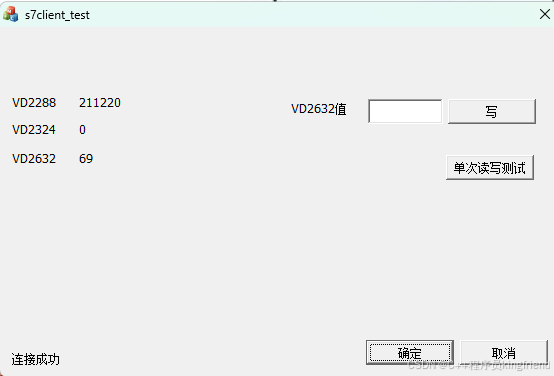

3. 界面异步更新（避免线程崩溃）

cpp 复制代码

LRESULT Cs7client_testDlg::OnUpdateUI(WPARAM wParam, LPARAM lParam)
{
    // 更新连接状态
    if(m_nConnectStatus == 0)
        m_ctrlStaticNet.SetWindowText("连接成功");
    else
        m_ctrlStaticNet.SetWindowText("连接失败");

    // 更新数值显示
    CString s;
    s.Format("%d", m_val1);
    m_ctrlStatic1.SetWindowText(s);

    s.Format("%d", m_val2);
    m_ctrlStatic3.SetWindowText(s);

    return 0;
}

4. 单次读写测试函数

用于调试、校验地址是否正确：

cpp 复制代码

void Cs7client_testDlg::OnBnClickedButton2()
{
	TS7Client client;
	if(client.ConnectTo("192.168.11.10", 0, 1) == 0)
	{
		AfxMessageBox("Connected to PLC !");
		byte buffer[4];
		int result = client.ReadArea(S7AreaDB, 1, 2320, 4, S7WLByte, buffer);
		if(result == 0)
		{
			int iValue = buffer[3] | buffer[2] << 8 | buffer[1] << 16 | buffer[0] << 24;
			CString sMsg;
			sMsg.Format("Read data:%d,%d,%d,%d  %d",buffer[0],buffer[1],buffer[2],buffer[3],iValue);
			AfxMessageBox(sMsg);
		}

		// 写入测试
		int iValue = 2352;
		byte writeBuffer[4];
		writeBuffer[0] = (iValue >> 24) & 0xFF;
		writeBuffer[1] = (iValue >> 16) & 0xFF;
		writeBuffer[2] = (iValue >> 8) & 0xFF;
		writeBuffer[3] = iValue & 0xFF;
		result = client.WriteArea(S7AreaDB, 1, 2352, 4, S7WLByte, writeBuffer);

		client.Disconnect();
	}
}

四、重点问题与解决方案

界面卡死将通信逻辑放到子线程，不阻塞主线程。
Job pending 错误连续读写之间加 5ms 间隔，并使用临界区锁保证串行执行。
断线后不重连读取失败标记断开，外层循环 1s 自动重试。
线程操作控件崩溃使用 PostMessage 异步更新 UI，不在线程内操作控件。
S7 大端字节序高低字节重新组合，保证 int 数据正确。

五、总结

本文基于 Snap7 库实现了一套工业级稳定 的 S7‑1200 通信程序，代码结构清晰、注释完整、可直接移植到项目中使用。整套方案支持自动重连、线程安全、实时读写，非常适合视觉相机、自动化产线、数据采集等场景。

相比于西门子官方 OPC 或 S7‑NET，Snap7 体积小、部署简单、无版权问题，是 C++ 上位机开发的首选通信方案。
