长芯微LCMDC8685完全P2P替代ADS8685,16位模数转换器(ADC)

描述

LCMDC8685是一款基于逐次逼近寄存器(SAR)模数转换器(ADC)的单通道、16位、1 MSPS 采样系统。该器件为每个通道高度集成了模拟前端,包含输入过压箝位、1 MΩ 输入阻抗、可编程增益放大器(PGA)、有源低通滤波器和 ADC 驱动器。内部高精度、低漂移基准电压源及其缓冲器使该器件成为紧凑型数据采集解决方案的理想选择。其数字接口支持通过 SPI 兼容串行协议与各种主机控制器通信,并支持多设备菊花链连接。

LCMDC8685 可处理真双极性单端输入信号(±12.288 V、±10.24 V、±6.144 V、±5.12 V、±3.072 V、±2.56 V)、单极性单端输入信号(0 V - 12.288 V、0 V - 10.24 V、0 V - 6.144 V、0 V - 5.12 V)以及真双极性全差分输入信号(±12.288 V、±10.24 V、±6.144 V、±5.12 V),仅需单路 5V 模拟电源供电。1 MΩ 高输入阻抗简化了模拟输入设计,器件可直接连接传感器。模拟输入过压保护能力达 ±30 V。器件提供简单的 SPI 兼容串行接口,并支持多设备菊花链功能。

该器件集成了多种诊断功能以提升系统鲁棒性,包括模拟输入开路检测、报警机制以及读写数据和寄存器的 CRC 错误校验。

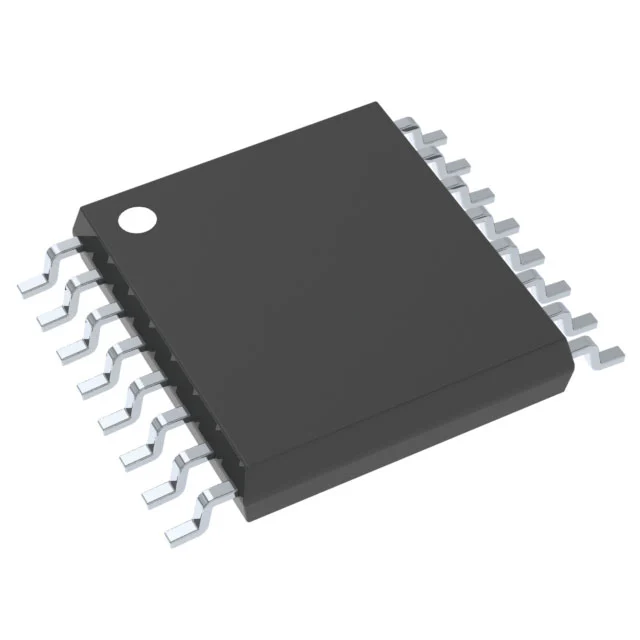

LCMDC8685采用 TSSOP 5x4.4-16 封装,工作温度范围为 −40°C 至 +125°C。

特性

• 集成模拟功能的16位单通道模数转换器

前端(在计算机编程中,指界面或界面元素的设计和开发)

• 以1 MSPS的吞吐率进行采样

• 可独立编程的通道输入

-- 真双极单端:±12.288 V,±10.24 V,

±6.144伏,±5.12伏,±3.072伏,±2.56伏

-- 单极单端:0 V - 12.288 V,0 V - 10.24

V,0伏 - 6.144伏,0伏 - 5.12伏

-- 真双极全差分:±12.288 V,±10.24 V,

±6.144伏,±5.12伏

-- 可配置的模拟带宽:15 kHz、35 kHz或

376 千赫

• 电源

-- 单路模拟电源:5 V

-- 数字电源:1.71 V至5 V

• 高度集成的模拟前端

-- 1-MΩ 模拟输入阻抗

-- 可编程增益放大器

-- 模拟低通滤波器

-- 内部精确参考和参考缓冲

-- ±30 V 模拟输入过压钳位保护

具有±7-kV的静电放电(ESD)保护能力

• 灵活的数字与接口

-- 串行接口支持SPI协议

-- 菊花链功能

• 综合诊断功能

-- 模拟输入开路检测,可选择手动或自动模式

模式

-- 可选循环冗余校验(CRC)错误

检查

-- 警报

• 典型性能

-- DNL(微分非线性):±0.5 LSB(最低有效位)

-- INL:±1 LSB

-- 信噪比:90 dB

-- 信噪比:90 dB

-- 总谐波失真(THD):−103 dB

• 封装:TSSOP16封装

• 工作温度范围广:−40°C至+125°C

应用程序

• 模拟输入模块

• 伺服系统

• 通道间隔离数据采集
