【100赫兹50分频得到2赫兹频率74HC14+74HC160】2023-6-26

缘由https://ask.csdn.net/questions/7969893/54252274

关于#proteus#的问题:制作时钟电路产生不低于 100Hz 的频率,要求通过分频电路得到 2Hz 的输出,频率误差不大于 0. 1Hz (以示波器读数为准)

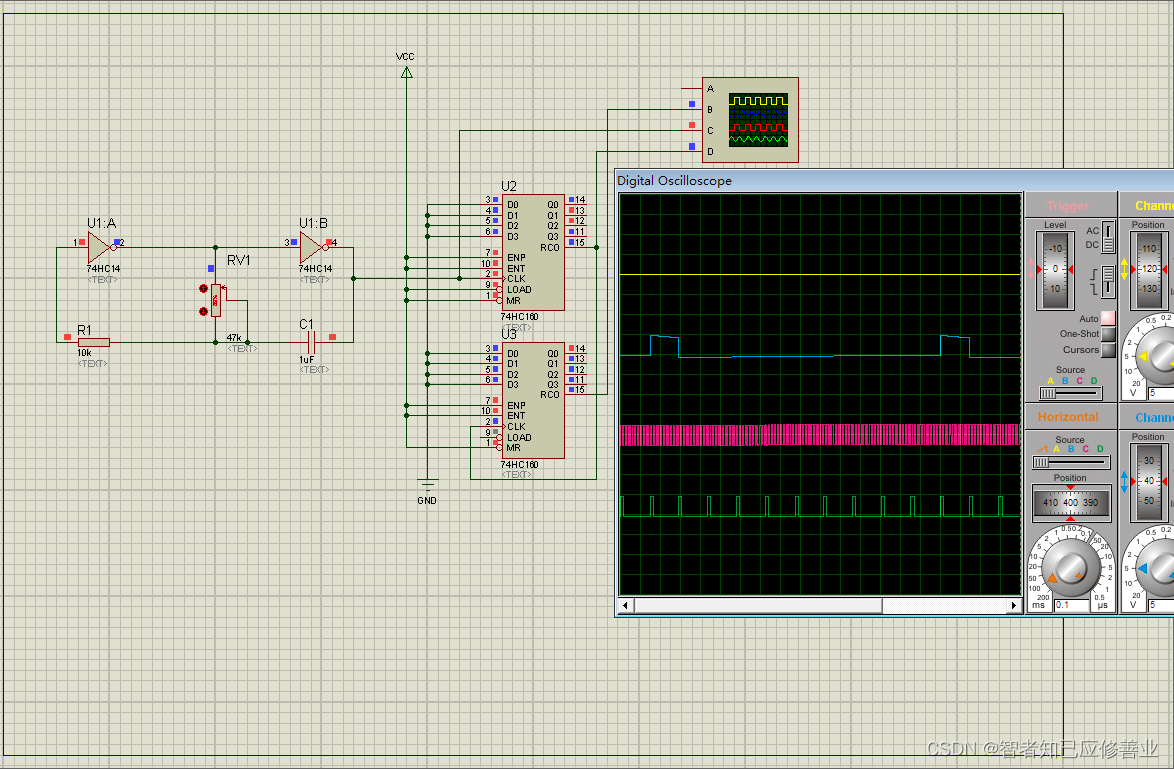

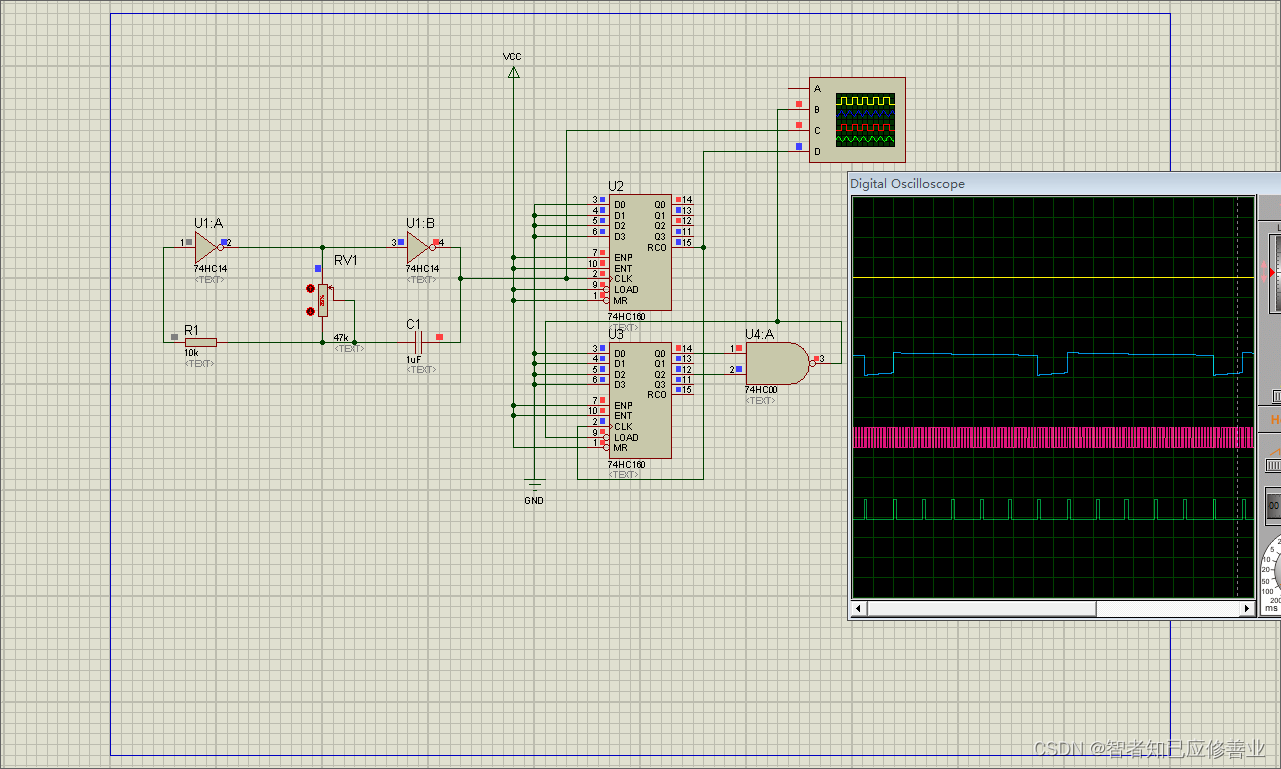

50分频则误差是固定的,用160实现50分频或100分频都可,假设进行100分频则产生200赫兹的频率就能满足,100分频电路最简洁,无需多余措施,只要调节74HC14组成的RC振荡频率细调即可。
