全兼容·真实时·稳如磐石：EtherCAT转Modbus网关赋能医药高端制造

一、背景：MODBUS RTU 与 EtherCAT 协议简介

要理解网关的作用，首先需要明确这两种协议的差异：

MODBUS RTU：
特点：串行通信（RS485），主从结构，一主多从。简单、开放、成本低，但效率低（半双工）、实时性差（毫秒级），数据包有间隔要求，不支持自动拓扑。
地位：传统工业现场的事实标准，变频器、仪表等大量存量设备标配。
EtherCAT：
特点：工业以太网实时协议，"工控以太网"赛道的速度冠军。报文在从站设备中"边飞边处理"（On the Fly），延迟微秒级，刷新频率千赫兹级，支持多种拓扑。
地位：高端自动化、运动控制、机器人领域的首选。

网关的核心作用：让原本只懂"慢速、串行"Modbus的变频器，能无缝接入"高速、实时"的EtherCAT控制系统。

二、疆鸿智能JH-ECT002 在变频器中的应用价值

在变频器控制场景中，该网关主要解决"实时性"与"数据量"的矛盾。

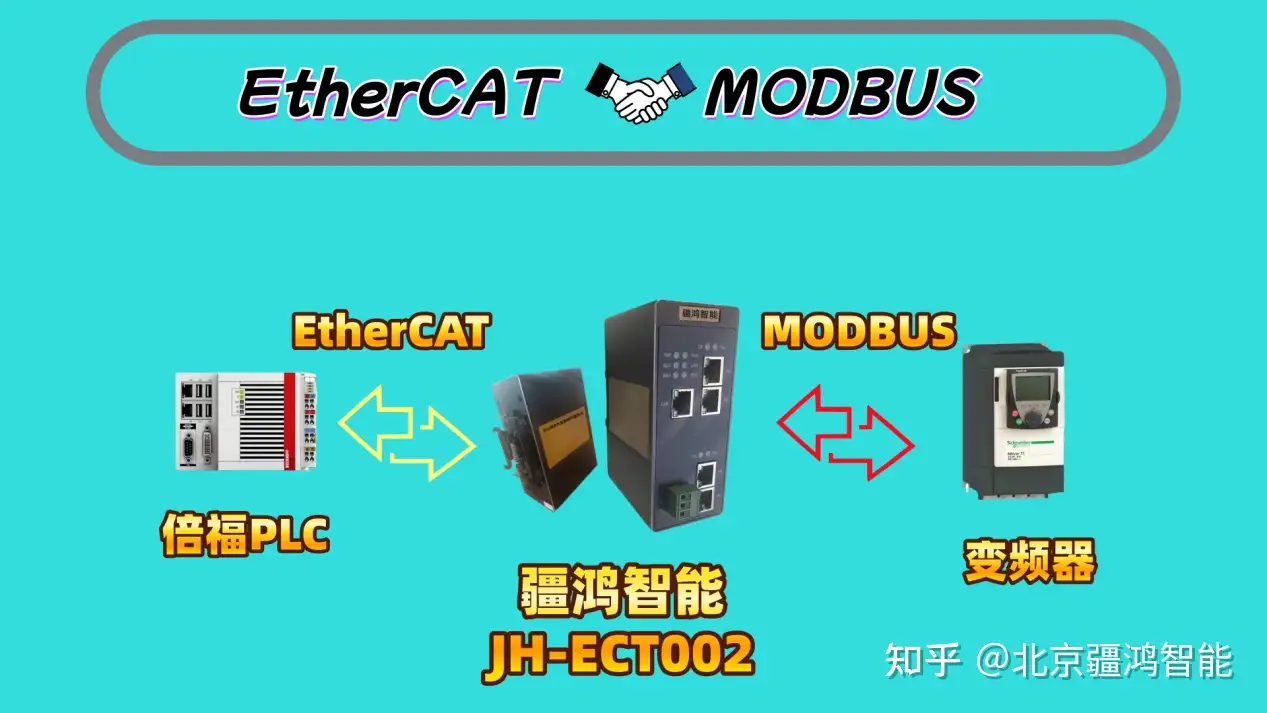

典型应用模式：EtherCAT主站（如倍福、欧姆龙、汇川PLC） → JH-ECT002网关 → 多台Modbus-RTU变频器（挂载在网关的RS485口）。
关键技术点：
数据映射：网关将Modbus的保持寄存器（如频率设定、电流反馈）映射为EtherCAT的周期性过程数据对象。
同步控制：网关作为Modbus主站，以轮询方式（通常5-20ms周期）采集/下发变频器数据，再与EtherCAT总线周期同步。
痛点解决：避免了EtherCAT主站直接写Modbus带来的高延迟和非确定性。

三、项目案例：医药制剂无菌灌装生产线

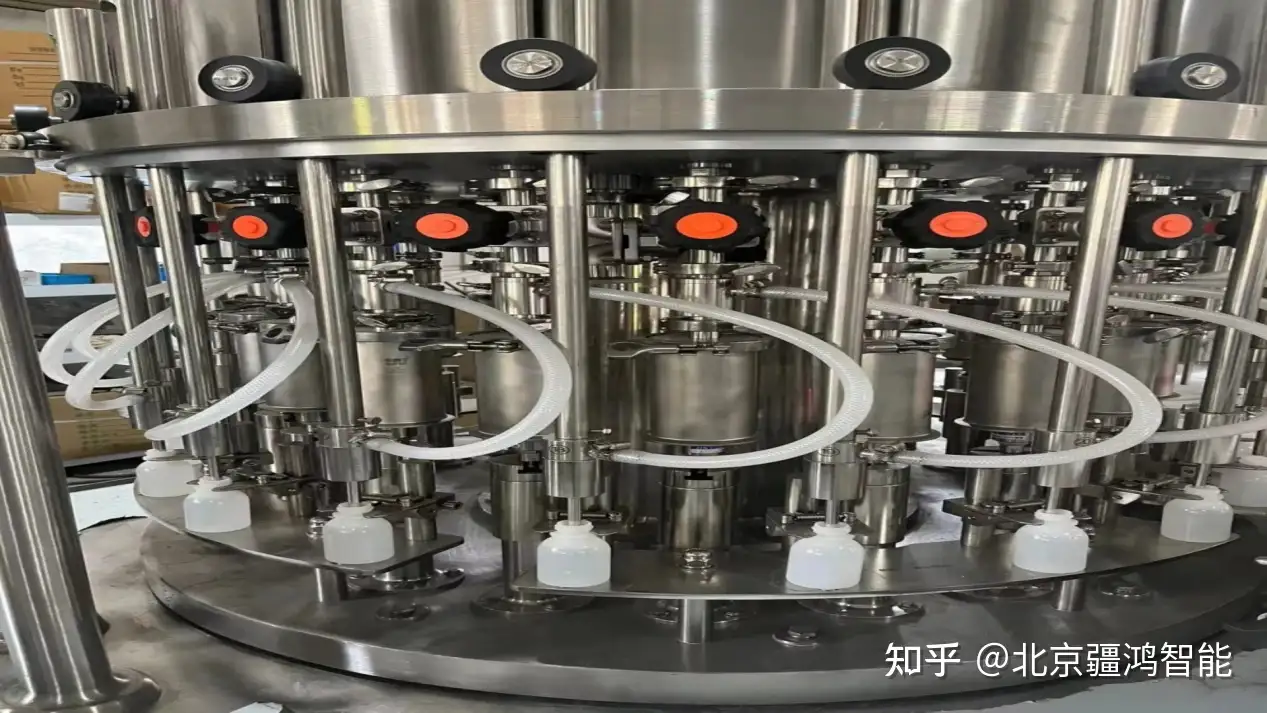

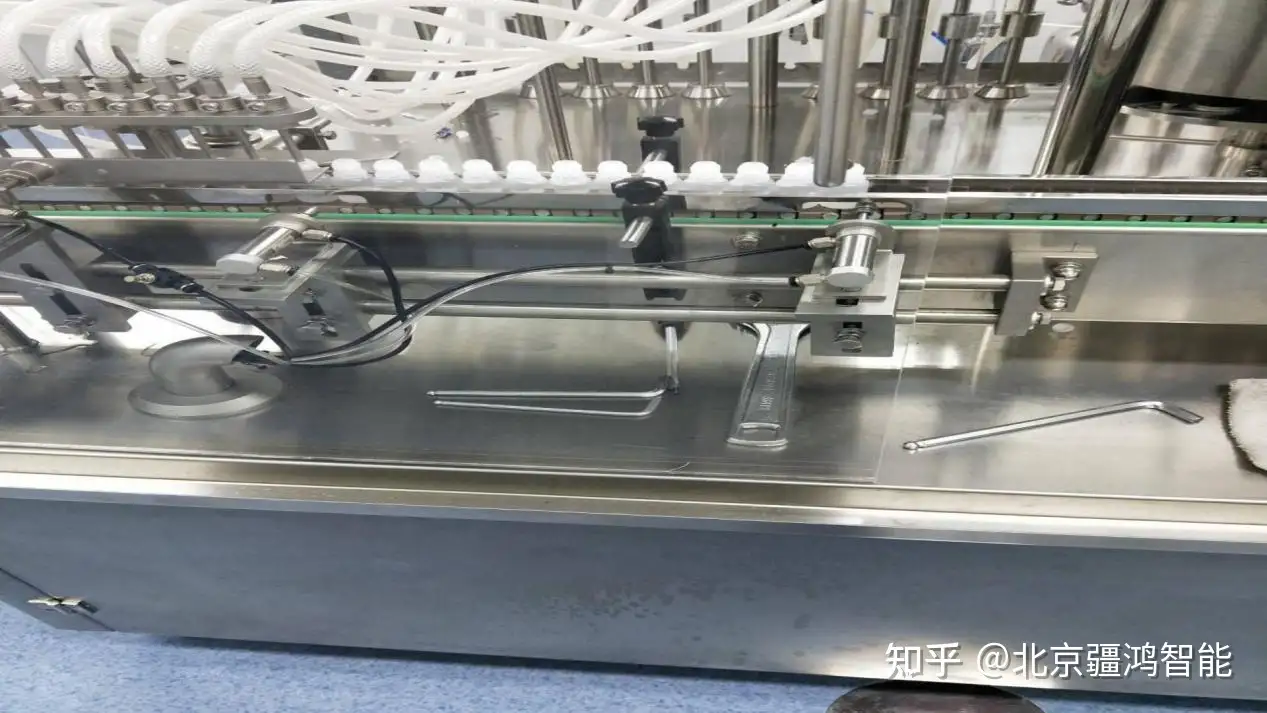

某制药企业有一条眼药水无菌灌装线，灌装精度要求±0.5ml，生产速度需达到120瓶/分钟，涉及6台灌装泵变频器和4台输送带变频器。

实施前现状（痛点）
- 原有架构：西门子S7-1200 PLC（仅支持Modbus RTU） → RS485总线 → 10台变频器。
- 核心问题：
- 丢帧与延迟：由于485总线轮询，整个刷新周期约150ms。高速灌装时，位置跟踪不准，偶尔出现瓶口与灌装头错位，导致药液浪费。
- 同步性差：输送带与灌装泵启停不同步，造成"堆瓶"或"空灌"。
- 故障恢复慢：一旦某台变频器报警，总线需等待超时，全线急停。
实施内容（改造方案）
- 核心设备：疆鸿智能JH-ECT002 网关 + 支持EtherCAT的CODESYS软PLC（替换原西门子）。
- 连接拓扑：
- PLC（EtherCAT主站） → JH-ECT002（EtherCAT从站，Modbus主站） → RS485总线 → 10台变频器。
- 参数配置：
- 网关工作模式：Modbus RTU，9600，8，N，1。
- 数据刷新：网关每10ms轮询所有变频器，并在EtherCAT周期（1ms）内将数据打包发送给PLC。
- 关键映射：变频器状态字（地址40001）映射到EtherCAT输入；控制字+频率设定（地址40002-40003）映射到输出。
  电气参数
  ◆ 电源：直流 24V/200mA（18V～30V 可用），使用中建议接好保护地 PE
  ◆ 工作环境：-25～55℃,湿度≤95%
  ◆ 防护等级：IP20
  ◆ 安装方式：35mm 导轨
  ◆ 重量：500g
实施前后对比
| 对比维度 | 实施前（纯Modbus RTU） | 实施后（JH-ECT002网关） |
| :--- | :--- | :--- |
| 总线周期 | 约150ms | EtherCAT总线周期1ms，网关内部刷新10ms |
| 灌装同步精度 | ±30ms延迟，偶尔错位 | <5ms确定性延迟，无错位 |
| 故障响应 | 单变频器故障导致总线超时（>1s） | 网关立即上报故障状态到PLC（<20ms），PLC选择性停机 |
| 数据吞吐量 | 仅支持速度、启停等基础命令 | 可实时读取电流、电压、温度、报警码等全部运行参数 |
| 产能/废品率 | 废品率约0.5%，速度限制在90瓶/分钟 | 废品率降至0.08%，速度提升至125瓶/分钟 |
| 维护性 | 排查故障需逐个检查变频器 | 通过EtherCAT总线可远程监控每台变频器详细状态 |
现场设备实施细节

物理安装：网关采用DIN35导轨安装于控制柜内，靠近变频器。EtherCAT端口（IN/OUT）连接PLC，RS485端子（A/B）连接变频器，需加终端电阻。
配置工具：使用网关自带网页配置界面（通过IP访问）或专用配置软件，设置Modbus从站地址表、寄存器映射关系。
PLC编程：在EtherCAT主站配置中，将JH-ECT002识别为标准EtherCAT从站设备，其PDO（过程数据对象）直接作为变量在PLC程序中读写。对PLC程序员而言，变频器变成了"内存变量"，无需再编写Modbus轮询代码。

四、协议转换网关的广泛行业应用

除了医药行业，此类网关在以下领域也广泛应用：

汽车制造：焊装车间大量使用Modbus协议的电阻焊机、变频器，通过网关接入EtherCAT总线，实现与机器人、AGV的高速协同。
锂电新能源：涂布机、卷绕机中，需将老式张力控制器（Modbus）与新EtherCAT运动控制系统对接。
物流分拣：交叉带分拣机中，Modbus协议的变频驱动滚筒，通过网关接受EtherCAT主站的高速实时调度。
冶金/重工：轧线、起重机上大量存量Modbus设备，升级为EtherCAT总线架构进行数据采集与集中监控。
楼宇/水处理：虽然实时性要求不高，但网关用于将分散的Modbus仪表、阀门统一接入基于EtherCAT的高端SCADA系统。

五、总结

疆鸿智能JH-ECT002 这类EtherCAT转Modbus网关，本质上是工业互联中的"协议翻译官"与"实时加速器"。

对技术的价值：它巧妙地解决了"先进实时总线"与"传统现场总线"的代际鸿沟。既保护了用户现有Modbus设备的投资，又能将系统性能提升至EtherCAT水平。
对医药无菌灌装这类应用的关键意义：确定性与同步性是核心。灌装线上的"滴答"声背后，是EtherCAT总线微秒级的同步信号，通过网关准确无误地传达给了每一个变频器。JH-ECT002不仅降低了废品率、提升了产能，更让产线具备了远程运维和数据深度分析的能力------这正是制药行业GMP合规性审计和数据追溯所追求的。

一句话总结：在需要高速、高精度协同的混合协议自动化系统中，EtherCAT转Modbus网关是成本最优、可靠性最高的"桥梁方案"。而JH-ECT002以其配置灵活、映射表容量大（支持多从站），尤其适合变频器阵列的集中控制场景。
