如果说蓝牙HID协议消息是设备与主机交流的语言，那么传输机制（Transfers）就是这套语言的投递规则。我们日常用蓝牙设备交互时，数据从设备发出到主机接收，看似瞬间完成，实则遵循着严格的传输规范------哪些数据需要确认送达？哪些数据要优先传输？不同信道该如何分工？这些问题的答案，都藏在蓝牙HID的传输机制中。本文深入拆解传输的核心逻辑，从信道分工、传输类型、规则约束三个维度，看懂无线数据的投递流程。
目录
[2.1 控制信道传输的类型分类](#2.1 控制信道传输的类型分类)
[2.2 控制信道传输的关键规则](#2.2 控制信道传输的关键规则)
[3.1 中断信道传输的类型分类](#3.1 中断信道传输的类型分类)
[3.2 中断信道传输的关键规则](#3.2 中断信道传输的关键规则)
一、传输的核心基石：信道分工与报告映射
蓝牙HID的传输机制建立在双信道架构之上，控制信道和中断信道就像两条功能不同的数据投递通道，分别承载不同类型的传输任务。而报告作为数据的载体，与信道之间存在明确的映射关系，这是确保传输有序性的基础。
1. 双 信道 的核心分工：可靠与高效的平衡
控制信道和中断信道的分工，本质上是可靠性与实时性的权衡。两者的核心差异可以通过下表清晰区分：
|---------------|------------|----------|----------------|----------------------------------|
| 信道 类型 | 传输核心目标 | 传输模式 | 适用场景 | 典型消息/报告 |
| 控制信道 | 确保数据可靠送达 | 同步请求-响应 | 控制指令、配置数据、状态查询 | GET_*/SET_*消息、特征报告、HANDSHAKE消息 |
| 中断信道 | 确保数据低延迟传输 | 异步无确认 | 实时用户操作、高频数据 | DATA消息、输入/输出报告 |
这种分工设计非常贴合实际使用场景：控制类操作（如查询设备状态、配置参数）需要确保指令不丢失，因此用控制信道的同步模式；而用户操作数据（如鼠标移动、键盘按键）需要极低延迟，因此用中断信道的异步模式。
打个比方，控制信道就像快递的挂号件，需要收件人签收确认，确保送达；中断信道就像即时送达件，无需签收，直接投递，追求速度第一。
2. 报告与 信道 的映射规则：数据的投递地址
报告作为数据传输的基本单位，必须明确投递地址------即通过哪个信道传输。蓝牙HID协议定义了严格的映射规则，确保不同类型的报告能通过合适的信道传输：
特征报告：仅通过控制信道传输，且只能是同步传输。特征报告用于设备配置、状态查询等非实时场景，对可靠性要求高，控制信道的请求-响应模式能确保配置参数不丢失、状态查询结果准确。例如，调节鼠标指针速度的配置数据，通过控制信道的SET_REPORT消息传输，设备执行后返回HANDSHAKE确认，主机能明确知道配置是否生效。
输入/输出报告：支持双信道传输，但场景不同：
异步传输：通过中断信道，无需主机请求，设备或主机直接发送。这是输入/输出报告的主要传输方式，适用于实时性要求高的场景。例如，鼠标移动时的坐标数据、键盘按键的扫描码，通过中断信道的DATA消息实时传输，无需等待确认，确保操作流畅。
同步传输：通过控制信道，需主机发起GET_REPORT（输入报告）或SET_REPORT（输出报告）请求。适用于非实时场景，例如主机开机时查询键盘的Caps Lock状态（输入报告），或向设备发送一次性的配置类输出报告（如校准指令）。
协议明确规定，报告的传输信道由其类型和传输模式共同决定，这一规则避免了数据传输的混乱，确保不同类型的数据都能以最优方式投递。
二、控制信道传输
控制信道传输的核心是可靠，所有传输都遵循**"请求-响应"**模式，就像发送挂号件必须等待收件人签收一样，主机发起请求后，必须收到设备的响应才能确认传输完成。
2.1 控制信道传输的类型分类

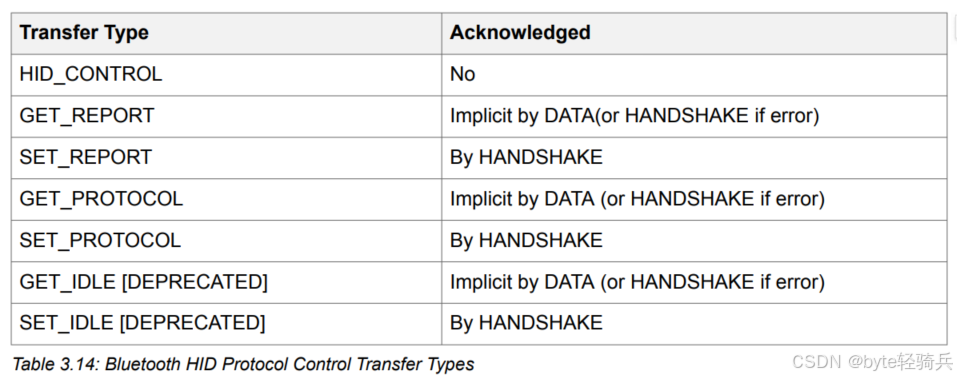

控制信道支持多种传输类型，根据是否需要数据交互，可分为两大类：
（1）带数据的传输：GET_ 与SET_
这类传输是控制信道的核心，主机通过发送GET_*或SET_*消息，向设备请求数据或发送配置指令，设备执行后返回响应数据或确认消息。
①GET_*传输（主机→设备请求数据）：
核心流程：主机发送GET_REPORT（请求报告数据）或GET_PROTOCOL（请求协议模式）消息→设备解析请求，获取对应数据→设备通过控制信道发送DATA消息返回数据（成功），或发送HANDSHAKE消息返回错误码（失败）。
关键约束：如果请求的报告数据加上DATA消息头超过L2CAP MTU，设备不得返回数据，而是直接返回ERR_INVALID_PARAMETER错误码。这一规则避免了数据分段传输导致的延迟和丢包风险。
**典型场景：**主机开机后，通过GET_PROTOCOL消息查询设备当前的协议模式，设备返回DATA消息告知当前为报告协议模式或引导协议模式。
② SET_*传输（主机→设备发送数据）：
核心流程：主机发送SET_REPORT（配置报告数据）或SET_PROTOCOL（设置协议模式）消息→设备解析请求，执行对应操作→设备通过控制信道发送HANDSHAKE消息返回执行结果（成功或错误码）。
关键约束：如果发送的报告数据加上SET_*消息头超过L2CAP MTU，主机不得发送该消息。这一规则确保设备能正常接收和解析数据，避免因数据过大导致解析失败。
**典型场景：**主机需要将设备切换到引导协议模式，发送SET_PROTOCOL消息，设备切换成功后返回SUCCESSFUL确认。
（2）不带数据的传输：HID_CONTROL
这类传输用于主机向设备发送控制指令（如SUSPEND、VIRTUAL_CABLE_UNPLUG），无需设备返回数据，仅需返回HANDSHAKE确认消息（部分指令除外）。
核心流程：主机发送HID_CONTROL消息→设备解析指令，执行对应操作→设备发送HANDSHAKE消息返回执行结果。
唯一例外：VIRTUAL_CABLE_UNPLUG指令，设备收到后无需返回HANDSHAKE消息，而是直接断开信道连接，因为该指令的核心是彻底清除连接信息，无需额外确认。
2.2 控制信道传输的关键规则
为了确保传输的可靠性和有序性，控制信道有严格的规则约束：
单传输独占：主机对同一设备的控制信道传输必须串行执行，即前一个传输的响应未收到前，不得发起新的传输。这一规则避免了指令冲突，确保设备能有序处理主机的请求。例如，主机发送SET_REPORT消息后，必须等待设备返回HANDSHAKE确认，才能发送下一个GET_REPORT消息。
错误处理机制：设备收到请求后，若检测到参数错误（如报告ID无效、协议模式不支持），应立即返回对应的错误码，主机可根据错误码进行重试或提示用户。例如，主机请求的报告ID不存在，设备返回ERR_INVALID_REPORT_ID错误，主机可停止请求并提示"设备不支持该报告类型"。
优先级例外：VIRTUAL_CABLE_UNPLUG指令的传输优先级最高，无论是否有未完成的控制信道传输，主机或设备都可随时发送该指令，设备收到后需立即执行，中断当前所有未完成的传输。
这些规则共同确保了控制信道传输的可靠性，让主机能准确掌控指令的执行状态，避免因传输混乱导致设备配置错误或状态异常。
三、中断信道传输
中断信道传输的核心是高效，所有传输都遵循异步无确认模式，就像发送即时件无需等待签收一样，发送方直接投递数据，接收方收到后直接处理，无需返回确认消息。
3.1 中断信道传输的类型分类
中断信道仅支持DATA消息传输，根据数据流向，可分为两类：
（1）Interrupt IN传输（设备→主机）
这类传输是设备向主机发送异步输入报告，是中断信道最常用的传输类型，用于传递用户操作或传感器数据。
**核心流程：**设备检测到用户操作（如鼠标移动、键盘按键）或传感器数据变化（如温度传感器读数更新）→设备生成输入报告，封装为DATA消息→设备通过中断信道发送消息→主机接收消息，解析报告数据并处理（如更新光标位置、记录传感器数据）。
关键约束：如果输入报告数据加上DATA消息头超过L2CAP MTU，设备不得发送该消息，避免数据分段导致的延迟。协议推荐将高频输入报告的数据长度限制在12字节以内，这样可通过单个DM1数据包传输，既保证低延迟，又利用DM1的前向纠错功能提升可靠性。
**典型场景：**用户移动蓝牙鼠标，鼠标的光学传感器检测到坐标变化，生成输入报告，通过Interrupt IN传输实时发送给主机，主机收到后立即更新屏幕光标位置，整个过程延迟控制在10ms以内。
（2）Interrupt OUT传输（主机→设备）
这类传输是主机向设备发送异步输出报告，用于传递实时控制指令，如游戏手柄的震动指令、键盘的LED指示灯控制。
核心流程：主机生成输出报告（如手柄震动强度、LED开关状态）→主机封装为DATA消息，通过中断信道发送→设备接收消息，解析报告数据并执行对应操作（如启动震动马达、开启LED灯）。
关键约束：如果输出报告数据加上DATA消息头超过L2CAP MTU，主机不得发送该消息；设备收到的输出报告如果长度与报告描述符定义不一致，应直接忽略该消息。
典型场景：游戏中触发震动效果，主机生成输出报告，通过Interrupt OUT传输发送给手柄，手柄收到后立即启动震动马达，无需返回确认，确保震动效果与游戏场景同步。
3.2 中断信道传输的关键规则
中断信道的规则设计围绕低延迟和高效展开，核心规则如下：
无确认机制：传输无需接收方返回确认消息，发送方发送后即可继续处理下一条数据。这一规则最大化降低了传输延迟，但也存在数据丢失的风险。不过，由于中断信道传输的是实时性数据（如鼠标移动），即使偶尔丢包，用户也几乎无法感知，不会影响整体使用体验。
数据覆盖机制：如果设备无法以主机发送的速率接收Interrupt OUT数据（如主机高频发送震动指令），设备可选择用新数据覆盖旧数据，这一决策由设备厂商根据产品特性决定。协议允许这一行为，因为实时控制指令的时效性远高于完整性，旧数据在新数据到达时已失去意义。
长度校验规则：接收方收到DATA消息后，需校验数据长度是否与报告描述符定义一致（报告协议模式）或是否符合固定格式（引导协议模式），长度不符的消息应直接忽略，避免解析错误导致设备异常。
这些规则确保了中断信道传输的低延迟和高效性，让用户操作能得到即时响应，这也是蓝牙HID设备使用体验接近有线设备的关键。
四、传输的通用规则与约束
无论是控制信道还是中断信道，都遵循一套通用的传输规则，这些规则就像交通法规一样，规范着数据的行驶秩序，避免传输混乱或冲突。
1. 报告长度校验规则
协议对报告长度有严格要求，这是确保数据能正确解析的基础：
-
报告协议模式：接收方收到报告后，需校验数据长度是否与报告描述符定义的长度完全一致，长度不符则忽略该报告。例如，报告描述符定义鼠标输入报告长度为3字节，若主机收到的报告长度为4字节，应直接忽略。
-
引导协议模式：接收方收到报告后，需校验数据长度是否符合固定格式（键盘报告9字节、鼠标报告4字节），长度小于固定格式或大于46字节（含报告ID）的报告应忽略。这一规则确保引导协议模式下的设备能正常解析数据，避免因数据异常导致功能失效。
2. MTU约束规则
L2CAP MTU是传输的最大包裹尺寸，所有消息的长度都不得超过MTU，这是避免数据分段传输的关键：
发送方责任：发送方在发送消息前，需计算消息总长度（消息头+数据负载），若超过MTU则不得发送，控制信道传输需返回错误，中断信道传输需丢弃消息。
接收方责任：接收方收到消息后，若长度超过MTU或预期长度，应直接忽略该消息，避免解析错误。
协议规定，控制信道和中断信道的最小MTU为48字节，这一要求确保了不同设备之间的兼容性，无论设备性能高低，都能支持基本的传输功能。
3. 传输优先级规则
当设备或主机需要同时发送多条消息时，协议隐含了传输优先级规则，确保关键数据优先投递：
紧急控制消息：VIRTUAL_CABLE_UNPLUG、SUSPEND、EXIT_SUSPEND等HID_CONTROL消息优先级最高，需立即发送，中断当前所有非紧急传输；
确认消息：HANDSHAKE消息优先级次之，确保主机及时了解控制指令的执行状态；
实时数据消息：中断信道的DATA消息优先级中等，确保用户操作能得到即时响应；
普通控制消息：非紧急的GET_*/SET_*消息优先级最低，可在其他传输完成后发送。
典型例子：设备在通过中断信道发送鼠标移动数据时，收到主机的SUSPEND指令，应立即暂停数据传输，先处理SUSPEND指令并返回HANDSHAKE确认，再继续发送数据消息。
五、实战视角：传输机制的典型场景拆解
理论规则需要结合实际场景才能更好理解，下面通过两个典型场景，拆解传输机制的具体应用：
场景1：蓝牙键盘的按键输入与LED控制
-
按键输入传输：用户按下键盘上的"A"键，键盘检测到按键动作，生成输入报告（包含按键扫描码），通过中断信道的Interrupt IN传输发送给主机→主机接收消息，解析扫描码并映射为字符"A"，显示在屏幕上，整个过程通过中断信道异步传输，无确认，延迟约5ms；
-
**LED控制传输：**主机需要开启Caps Lock灯，生成输出报告（包含LED控制参数），通过控制信道的SET_REPORT传输发送给键盘→键盘接收消息，开启Caps Lock灯，返回HANDSHAKE SUCCESSFUL确认→主机收到确认，完成LED控制。
这一场景中，实时的按键输入通过中断信道传输保证低延迟，而LED控制这类非实时操作通过控制信道传输保证可靠性，两种传输方式配合满足了不同类型的数据需求。
场景2：蓝牙传感器的数据上报与配置
-
数据上报传输：温度传感器检测到温度变化（如从25℃升至26℃），生成输入报告，通过中断信道的Interrupt IN传输定期发送给主机（如每1秒发送一次）→主机接收消息，记录温度数据，无需返回确认；
-
配置传输：主机需要调整传感器的上报间隔（从1秒改为2秒），生成特征报告，通过控制信道的SET_REPORT传输发送给传感器→传感器接收消息，更新配置参数，返回HANDSHAKE SUCCESSFUL确认→主机收到确认，完成配置。
这一场景中，传感器数据的高频上报通过中断信道实现高效传输，而配置参数的修改通过控制信道确保可靠生效，体现了双信道分工的优势。
六、测验
题目：蓝牙HID的控制信道和中断信道在传输机制上有哪些核心区别？分别适用于什么场景？（某物联网企业2024年面试题）
答案：
控制信道和中断信道的核心区别体现在传输模式、可靠性、延迟等方面，具体区别及适用场景如下：
|----------|--------------------------------|----------------------------|
| 对比维度 | 控制信道 | 中断信道 |
| 传输模式 | 同步请求-响应，需接收方确认 | 异步无确认，无需接收方响应 |
| 可靠性 | 高，传输失败会返回错误码 | 一般，依赖蓝牙链路质量，可能丢包 |
| 延迟 | 较高（需等待响应） | 极低（无确认机制） |
| 适用场景 | 控制指令、配置数据、状态查询（如协议模式切换、特征报告传输） | 实时数据传输（如用户操作、传感器数据、手柄震动指令） |
控制信道适用于对可靠性要求高、实时性要求低的场景，例如设备配置、状态查询；中断信道适用于对实时性要求高、可容忍少量丢包的场景，例如鼠标移动、键盘按键、游戏控制。
题目：蓝牙HID的Interrupt IN和Interrupt OUT传输分别是什么？各自的核心作用和约束是什么？（某消费电子企业2023年面试题）
答案：
Interrupt IN和Interrupt OUT是中断信道的两种传输类型，核心定义、作用和约束如下：
1. Interrupt IN传输：
-
定义：设备向主机发送异步输入报告的传输方式；
-
核心作用：传递用户操作（如鼠标移动、键盘按键）或传感器数据（如温度读数），确保实时响应；
-
核心约束：消息长度不得超过L2CAP MTU；数据长度需符合报告描述符定义（报告协议模式）或固定格式（引导协议模式）；高频报告推荐长度≤12字节，通过单个DM1数据包传输。
2. Interrupt OUT传输：
-
定义：主机向设备发送异步输出报告的传输方式；
-
核心作用：传递实时控制指令（如手柄震动、LED控制），确保控制动作与场景同步；
-
核心约束：消息长度不得超过L2CAP MTU；设备收到长度不符的报告应忽略；主机不得高频发送超出设备处理能力的指令。
题目：蓝牙HID传输中，报告长度校验的规则是什么？为什么要制定这一规则？
答案：
蓝牙HID传输的报告长度校验规则分两种模式：
-
报告协议模式：接收方需校验报告长度与报告描述符定义的长度是否完全一致，不一致则忽略该报告；
-
引导协议模式：接收方需校验报告长度是否符合固定格式（键盘9字节、鼠标4字节），长度小于固定格式或大于46字节（含报告ID）则忽略。
制定这一规则的核心原因：
-
确保数据可解析：报告长度与定义不一致时，接收方无法正确解析数据字段的含义，可能导致设备功能异常（如解析错误的按键扫描码、坐标数据）；
-
避免传输错误：长度异常通常意味着数据传输过程中出现丢包或 corruption，忽略这类报告可避免错误数据影响设备运行；
-
保证兼容性：不同设备的报告格式严格遵循长度定义，校验规则确保不同厂商的设备和主机能正常交互，避免因长度不统一导致兼容性问题。
