【Redis|原理篇2】Redis网络模型、通信协议、内存回收

Redis作为一款高性能的内存数据库，其卓越的性能表现源于一系列精妙的设计。本文将深入剖析其核心机制，从支撑其高并发的网络模型入手，详解用户空间与内核空间的交互、阻塞与非阻塞I/O的区别，并重点探讨epoll多路复用机制及其在Redis中的应用与演进。同时，我们还将了解Redis高效的通信协议，并揭示其在内存管理上的两大法宝：针对过期Key的智能处理与内存满载时的淘汰策略，带你全面理解Redis的底层工作原理。

文章目录

2.Redis网络模型

2.1用户空间和内核空间

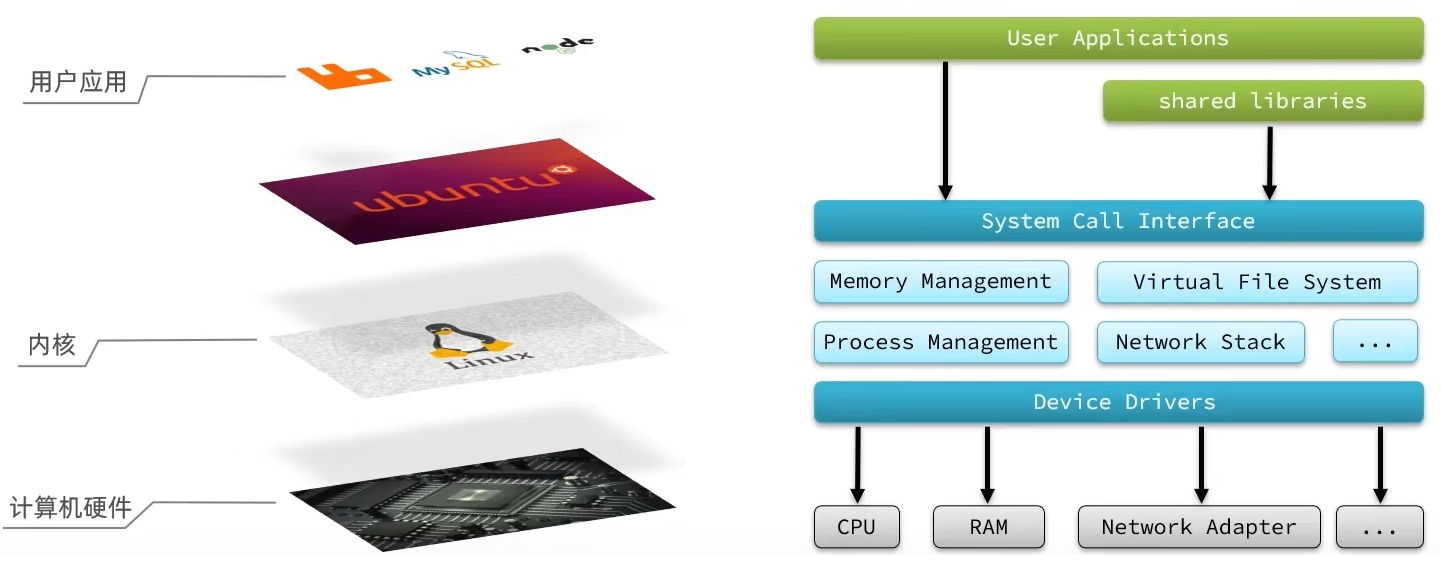

任何Linux发行版，其系统的内核都是Linux。应用需要通过Linux内核与硬件交互

想要用户的应用来访问，计算机就必须要通过对外暴露的一些接口才能访问到，从而间接的实现对内核的操控，但是内核本身上来说也是一个应用，所以他本身也需要一些内存，cpu等设备资源，用户应用本身也在消耗这些资源。

为了避免用户应用导致冲突甚至内存崩溃，用户应用和内核是分开的

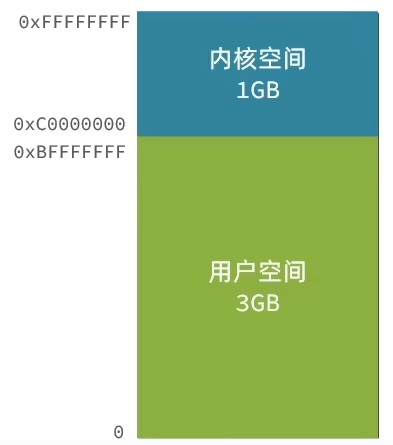

进程的寻址空间划分成两部分：内核空间 、用户空间
用户空间只能执行受限的命令，而且不能直接调用系统资源，必须通过内核提供的接口来访问
内核空间可以执行特权命令，调用一切系统资源

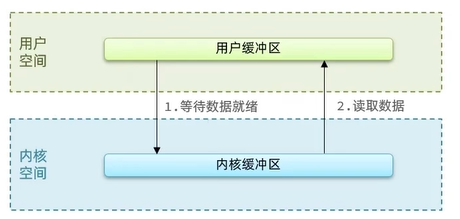

Linux系统为了提高IO效率，会在用户空间和内存空间都加入缓冲区：

写数据时，要把用户缓冲数据拷贝到内核缓冲区，然后写入设备
读数据时，要从设备读取到内核缓冲区，然后拷贝到用户缓冲区

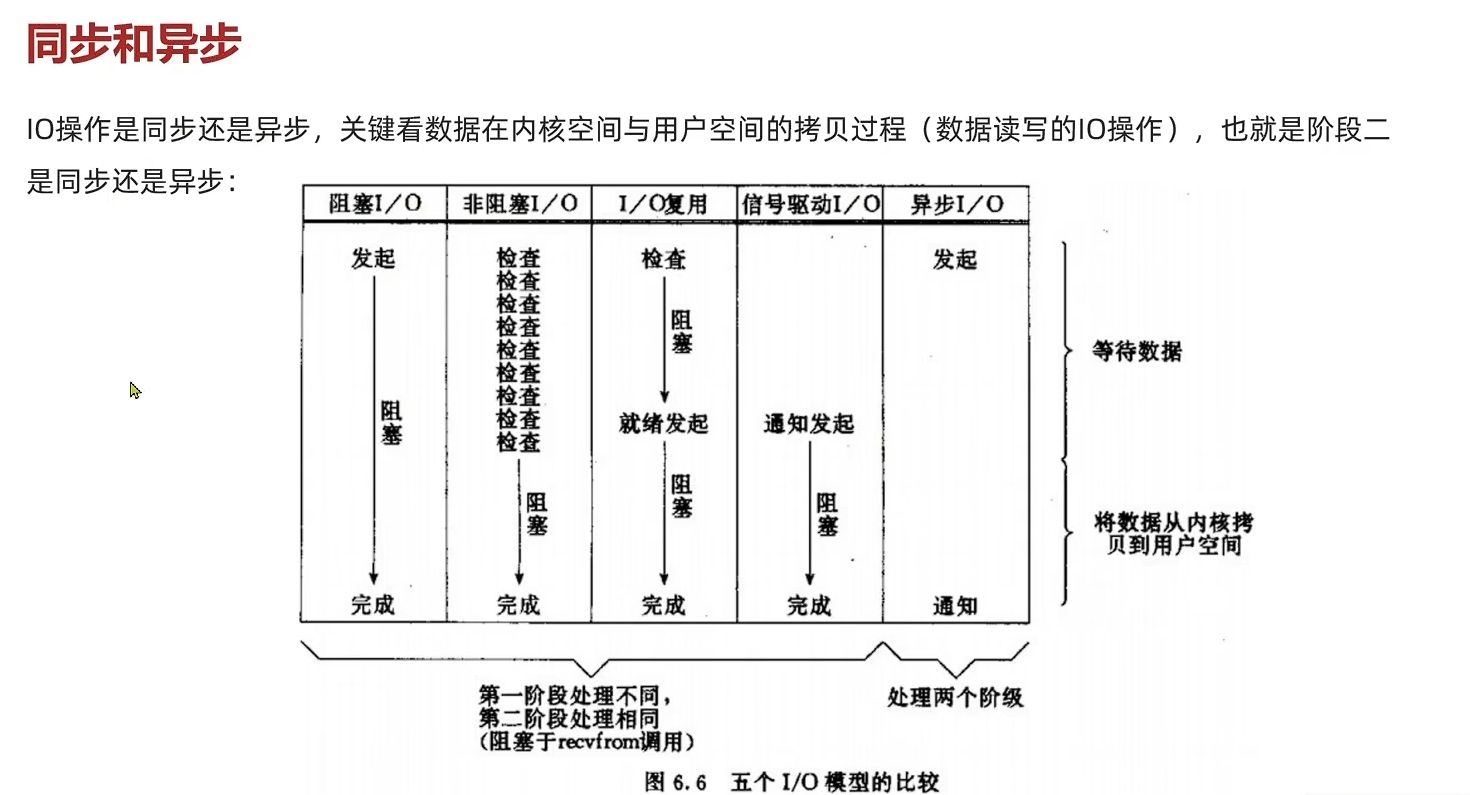

五种IO模型：

阻塞IO
非阻塞IO
IO多路复用
信号驱动IO
异步IO

任何一次网络读写操作都分为两个阶段：

等待数据就绪：数据从网卡传输到内核缓冲区
数据拷贝：数据从内核缓冲区拷贝到用户空间（应用程序）

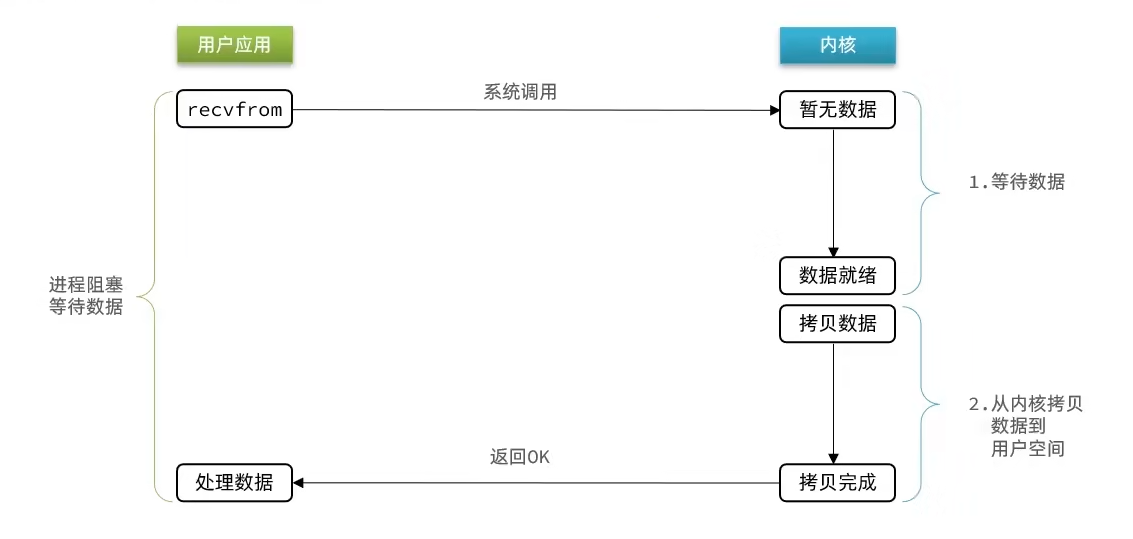

2.2阻塞IO

两个阶段都必须阻塞等待

流程：当你调用 recvfrom 读取数据时，如果内核缓冲区没有数据，你的线程就会一直挂起（阻塞），直到数据到达并拷贝完成。
缺点：在等待期间，线程什么都干不了。如果 Redis 使用这种模型，处理一个客户端连接就需要一个线程，高并发下会导致线程资源耗尽。

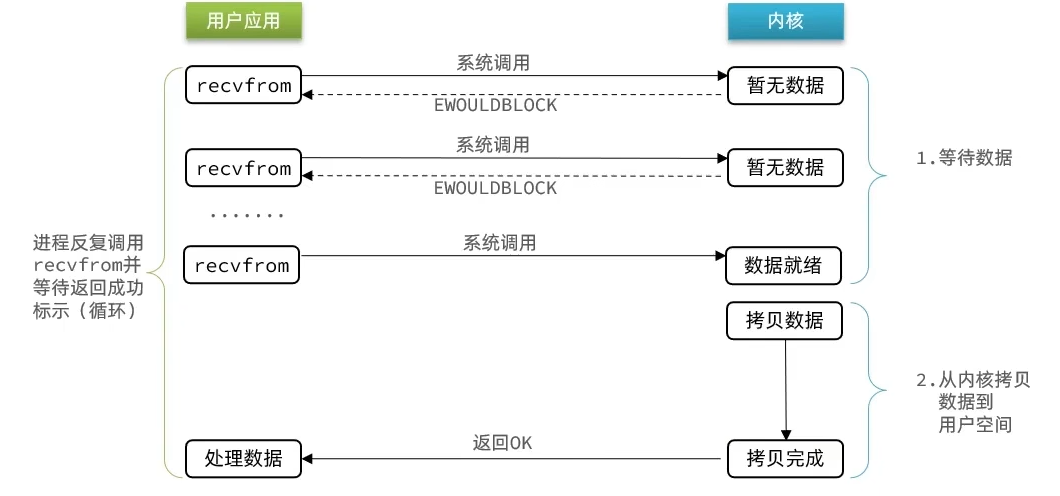

2.3非阻塞IO

非阻塞IO的recvfrom操作会立即返回结果而不是阻塞用户进程

流程：你调用 recvfrom，如果没数据，内核不会让你等，而是立刻返回一个错误（如 EAGAIN）。你的线程必须不停地循环轮询，问内核"有数据了吗？有数据了吗？"。
缺点：虽然线程没被阻塞，但大量的 CPU 时间都浪费在"询问"这个动作上（CPU 空转），效率依然很低。

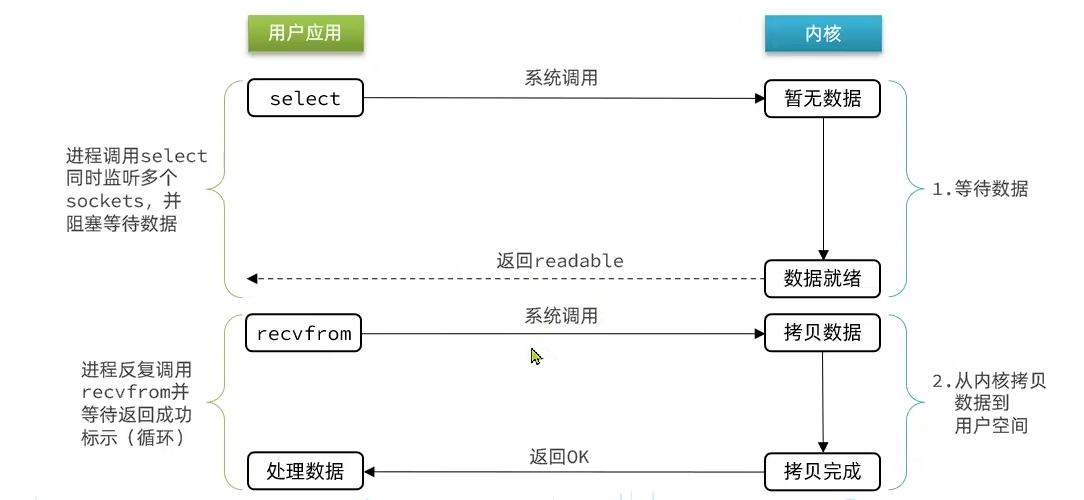

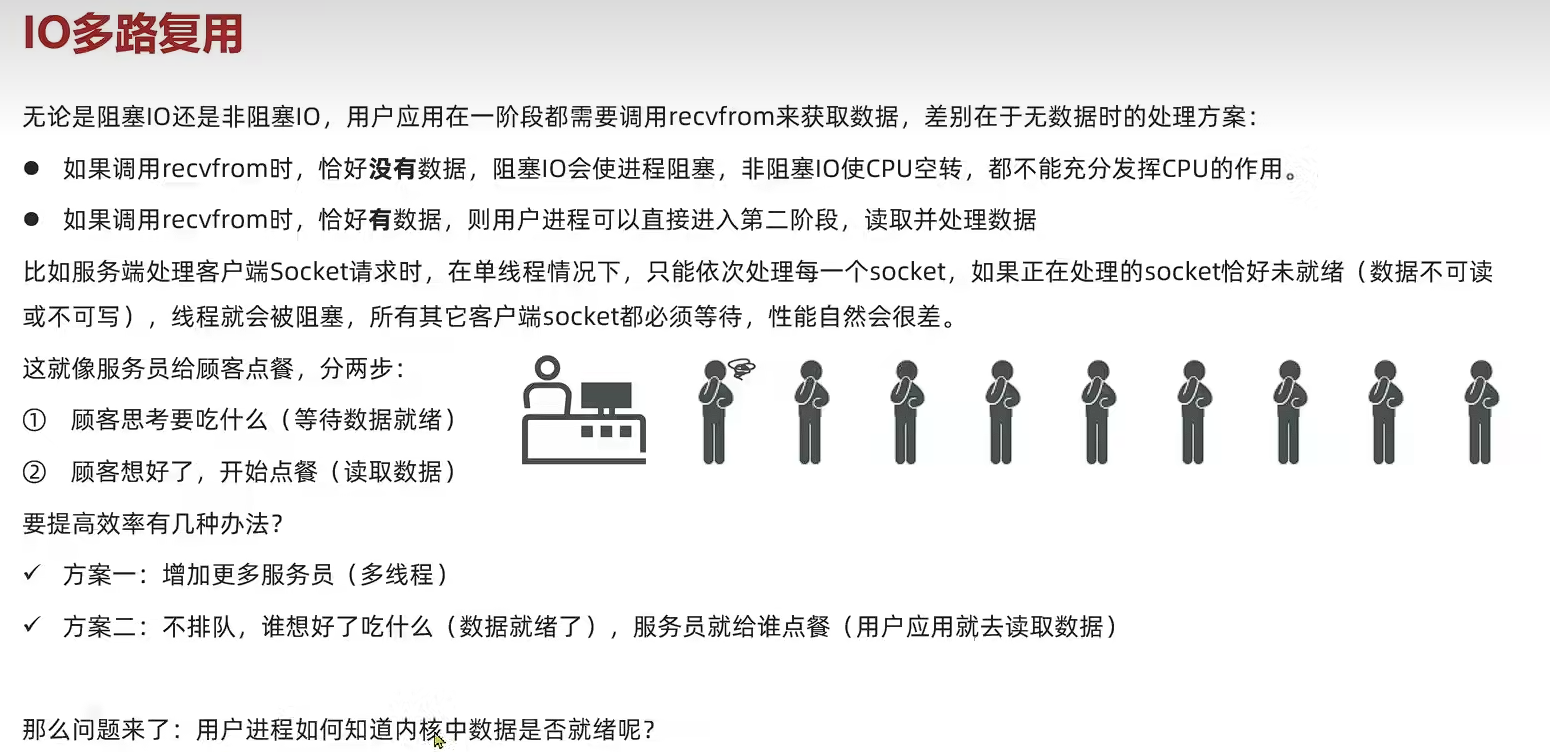

2.4IO多路复用

文件描述符（File Descriptor）：简称FD，是一个从0开始递增的无符号整数，用来关联Linux中的一个文件。在Linux中，一切皆文件，例如常规文件、视频、硬件设备等，当然也包括网络套接字（Socket）

IO多路复用 ：是利用单个线程来同时监听多个FD，并在某个FD可读、可写时得到通知，从而避免无效的等待，充分利用CPU资源

监听FD、通知的方式有多种实现方式：

select
poll
epoll

特性	select	poll	epoll
底层数据结构	数组 (fd_set)	链表 (pollfd)	红黑树 + 就绪链表
最大连接数	1024 (受限于 FD_SETSIZE)	无上限 (受限于系统内存)	无上限 (支持百万级)
监听效率	O(n) (每次都要遍历所有 FD)	O(n) (每次都要遍历所有 FD)	O(1) (只处理就绪的 FD)
内存拷贝	每次都需将 FD 集合从用户态拷贝到内核态	每次都需将 FD 集合从用户态拷贝到内核态	仅需初始化时拷贝一次
触发模式	仅支持水平触发 (LT)	仅支持水平触发 (LT)	支持水平触发 (LT) 和边缘触发 (ET)
Redis 采用	兼容旧系统时使用	不推荐	Linux 下的默认首选

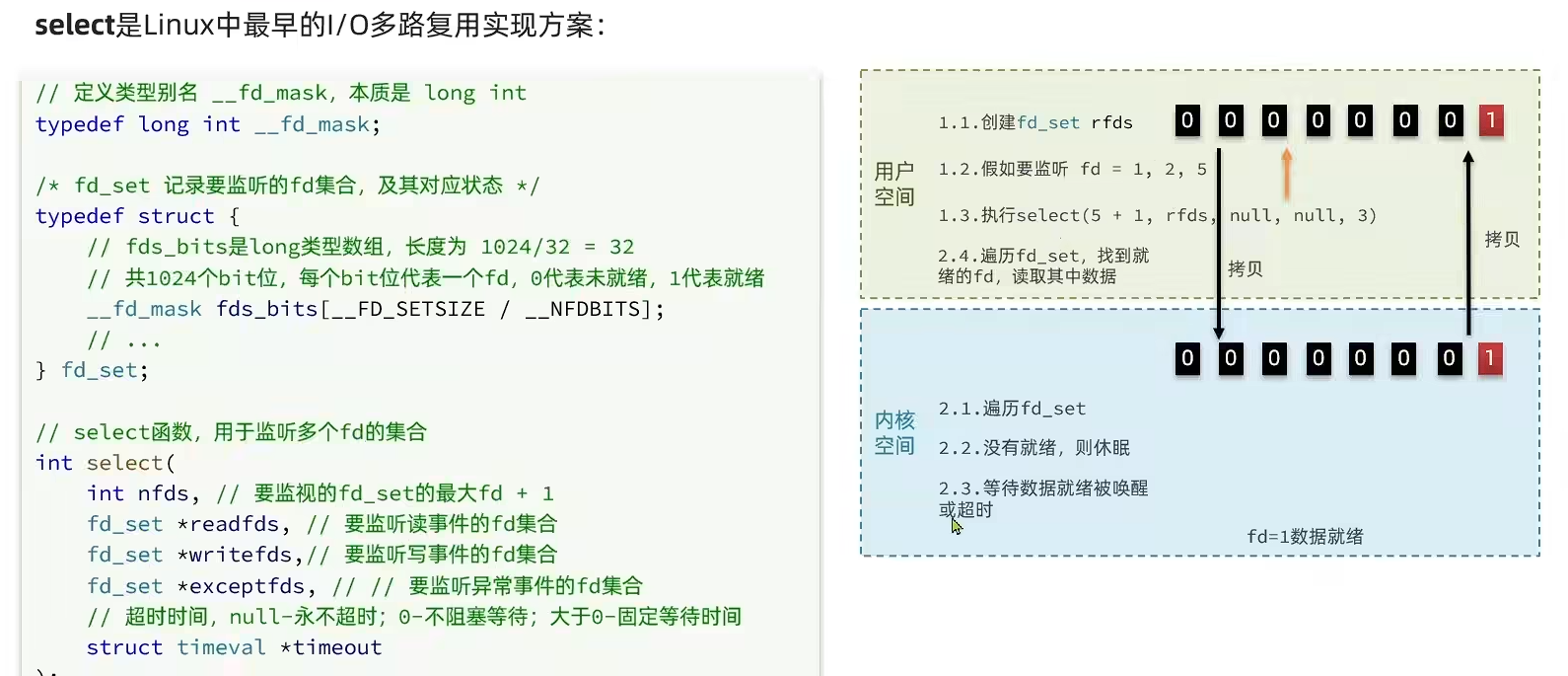

select

核心逻辑： 每次都要把所有FD拉出来排成一队，从头走到尾一个个问。

用户态准备 ：把所有要监听的 FD 塞进一个数组（fd_set）里。
拷贝：调用 select 时，把这个数组完整地拷贝到内核空间。
内核遍历：内核拿着这个数组，从头到尾遍历每一个 FD，检查它有没有数据。
- 注意：内核会修改这个数组，把没数据的 FD 剔除掉（或者标记一下）。
返回与再遍历 ：内核把修改后的数组拷贝回 用户态。用户拿到数组后，再次遍历 整个数组，通过位运算（FD_ISSET）找出到底是哪个 FD 就绪了。

select模式存在的问题：

需要将整个fd_set从用户空间拷贝到内核空间，select结束还要再次拷贝回用户空间
select无法得知具体是哪个fd就绪，需要遍历整个fd_set fd_set
监听的fd数量不能超过1024

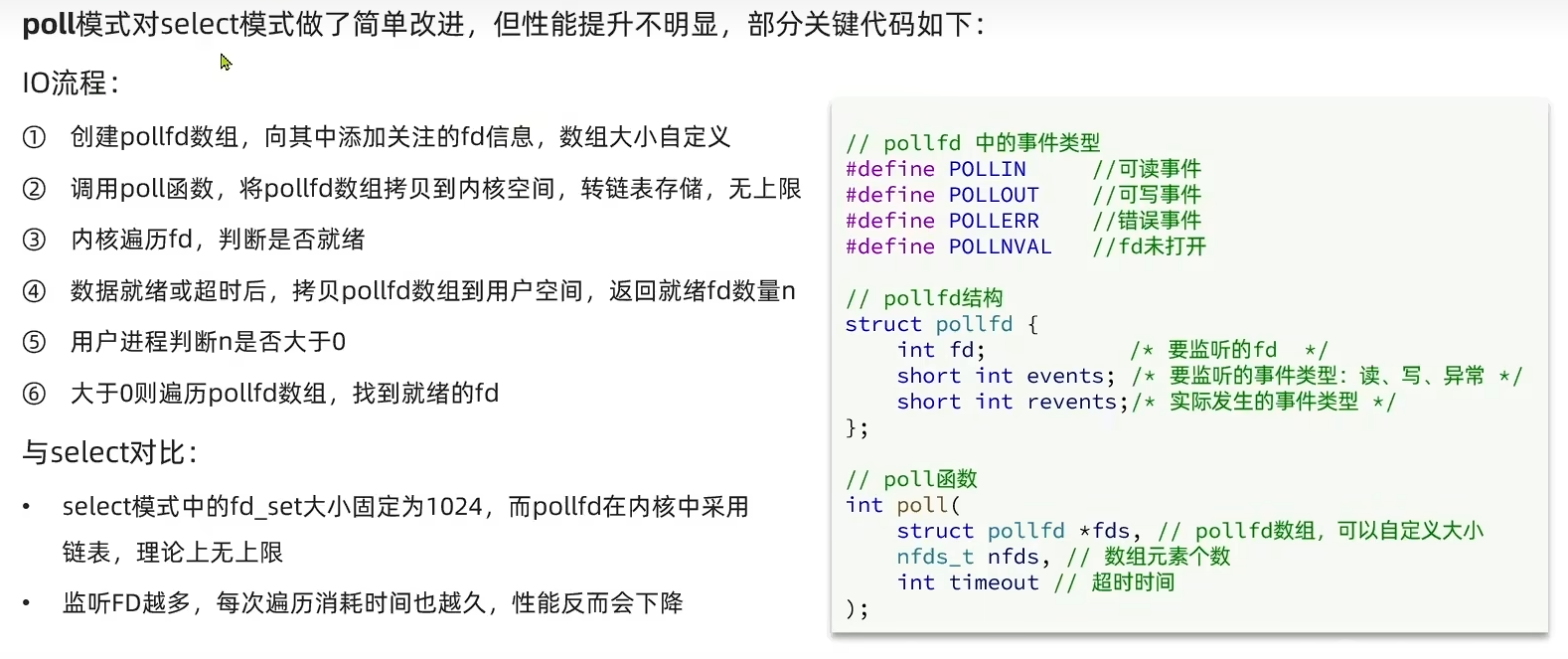

poll

核心逻辑： 不再排队，而是放在链表上，但还是要从头走到尾一个个问。

用户态准备 ：创建一个 pollfd 结构体数组（本质是链表），每个节点包含 FD 和关注的事件。
拷贝：调用 poll 时，把这个链表完整地拷贝到内核空间。
内核遍历 ：内核从头到尾遍历 链表中的每一个节点，检查状态，并把结果（就绪事件）写回节点的 revents 字段。
返回与再遍历 ：内核把链表拷贝回 用户态。用户再次遍历 整个链表，查看哪个节点的 revents 不为 0。

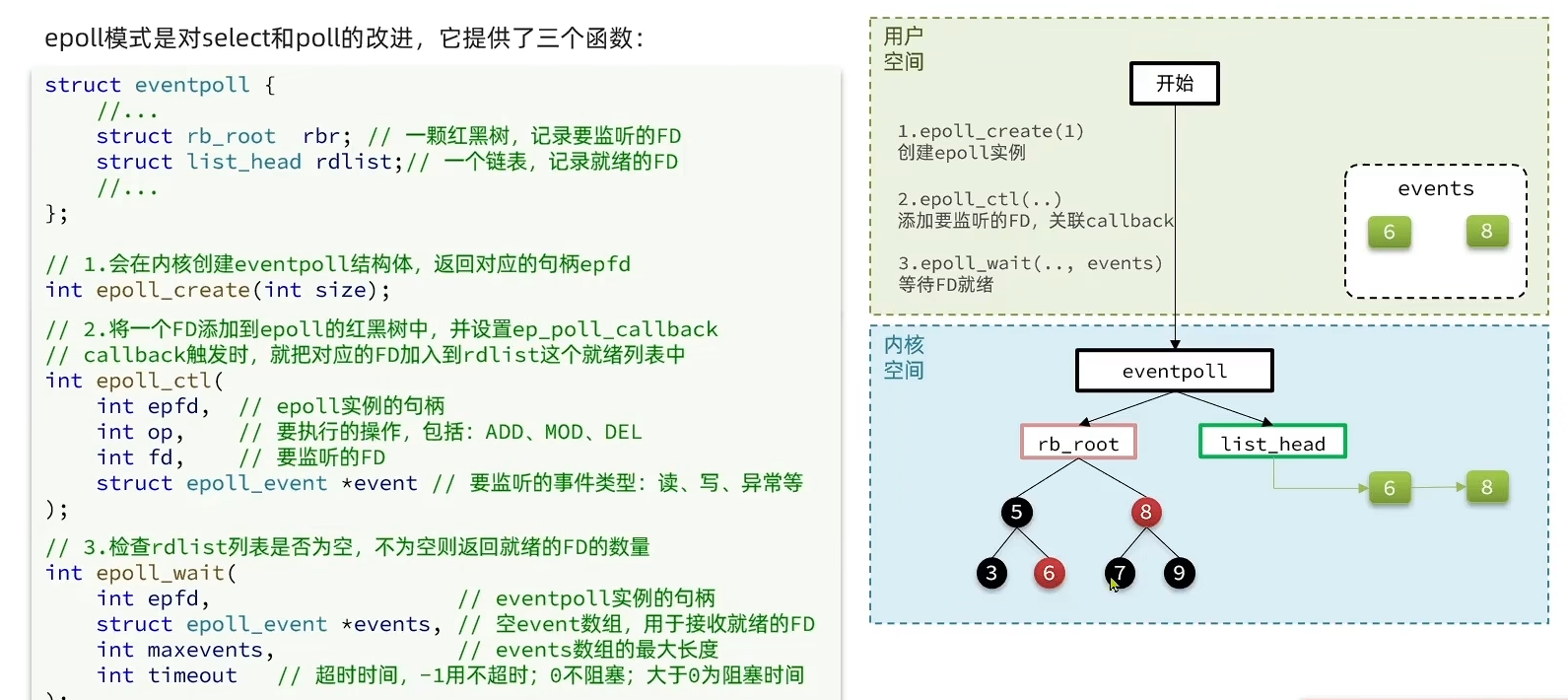

epoll

核心逻辑 ：内核里有个红黑树所有FD。数据就绪回调，内核只把就绪的数据告诉用户

epoll 的过程分为"注册"和"等待"两个阶段：

第一阶段：注册 (epoll_ctl)

建立连接 ：调用 epoll_create 在内核创建一个红黑树 （存所有 FD）和一个就绪链表。
添加监听：调用 epoll_ctl

把 FD 添加到红黑树中，并注册一个回调函数
- 关键点： 告诉内核，"如果这个 FD 有数据了，请执行这个回调函数"。

第二阶段：等待 (epoll_wait)

阻塞等待 ：调用 epoll_wait，进程直接阻塞，不需要拷贝 FD 集合，也不需要遍历。
回调唤醒：
- 当网卡收到数据，触发硬件中断。
- 内核处理完数据后，自动调用之前注册的回调函数。
- 回调函数把这个 FD 加入到就绪链表中。
- 唤醒正在等待的进程。
直接获取 ：epoll_wait 返回，直接把就绪链表 中的数据拷贝给用户。用户不需要遍历，拿到的全是已经就绪的 FD。

总结

select模式存在的三个问题：

能监听的FD最大不超过1024
每次select都需要把所有要监听的FD都拷贝到内核空间
每次都要遍历所有FD来判断就绪状态

poll模式的问题：

poll利用链表解决了select中监听FD上限的问题，但依然要遍历所有FD，如果监听较多，性能会下降

epoll模式中如何解决这些问题的？

基于epoll实例中的红黑树保存要监听的FD，理论上无上限，而且增删改查效率都非常高，性能不会随监听的FD数量增多而下降
每个FD只需要执行一次epoll_ctl添加到红黑树，以后每次epol_wait无需传递任何参数，无需重复拷贝FD到内核空间
内核会将就绪的FD直接拷贝到用户空间的指定位置，用户进程无需遍历所有FD就能知道就绪的FD是谁

2.5epoll的ET模式和LT模式

事件通知机制

当FD有数据可读时，调用epoll_wait就可以得到通知

事件通知的模式有两种：

LevelTriggered：LT，当FD有数据可读时，会重复通知多次，直至数据处理完成（epoll的默认方式）
EdgeTriggered：ET，当FD有数据可读时，只会被通知依稀，不管数据是否处理完成

特性	水平触发 (LT)	边缘触发 (ET)
通知频率	持续通知（只要缓冲区有数据）	一次性通知（仅状态变化时）
数据未读完	下次 `epoll_wait` 会继续通知	下次 `epoll_wait` 不再通知（数据可能丢失）
IO 模式要求	支持阻塞 / 非阻塞	必须使用非阻塞 IO
编程难度	简单，不易出错	复杂，需严格处理所有数据
性能	稍低（通知次数多）	极高（通知次数少）
典型应用	普通应用、Redis（默认配置）	Nginx、高性能网关

ET模式避免了LT模式可能出现的惊群现象
ET模式最好结合非阻塞IO读取FD数据，相比LT会复杂一点

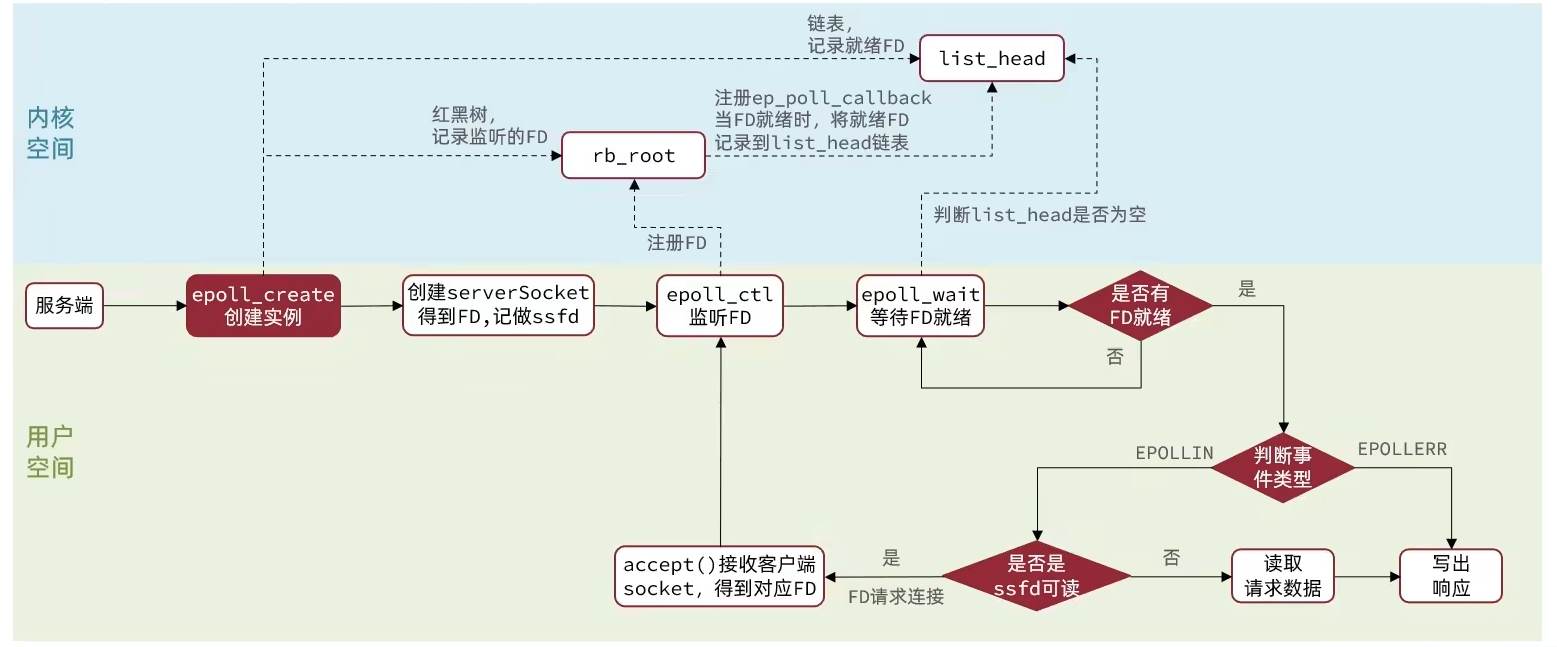

2.6基于epoll的服务端流程

在服务端调用epoll_create创建epoll实例，在内核中创建红黑树和就绪列表
创建serverSocket，得到一个服务端的套接字文件描述符，记为ssfd。
调用epoll_ctl将监听套接字添加到红黑树中，并指定监听的事件类型（如EPOLLIN表示读就绪事件），同时注册fd就绪时的回调函数。
进入事件循环，使用epoll_wait函数等待ssfd上有事件发生。
等待指定时间后若无事件发生，则再次调用epoll_wait。
当被监听的fd上有事件发生时，根据epoll_wait返回的事件类型，进行相应的处理。
如果ssfd发生读就绪事件，则说明有客户端进行连接，调用accpt()函数接收客户端socket，得到对应的fd，并调用epoll_ctl为客户端socket添加监听。
如果发生的是客户端socket的读就绪事件，则使用read()或recv()函数读取客户端发送的数据，进行处理后返回响应。
如果客户端连接关闭或发生错误，则使用close()函数关闭客户端套接字，并从epoll树中删除。
循环处理事件，重复步骤4-9‌，继续等待并处理下一个事件，直到服务器进程被终止。

2.7信号驱动IO及异步IO

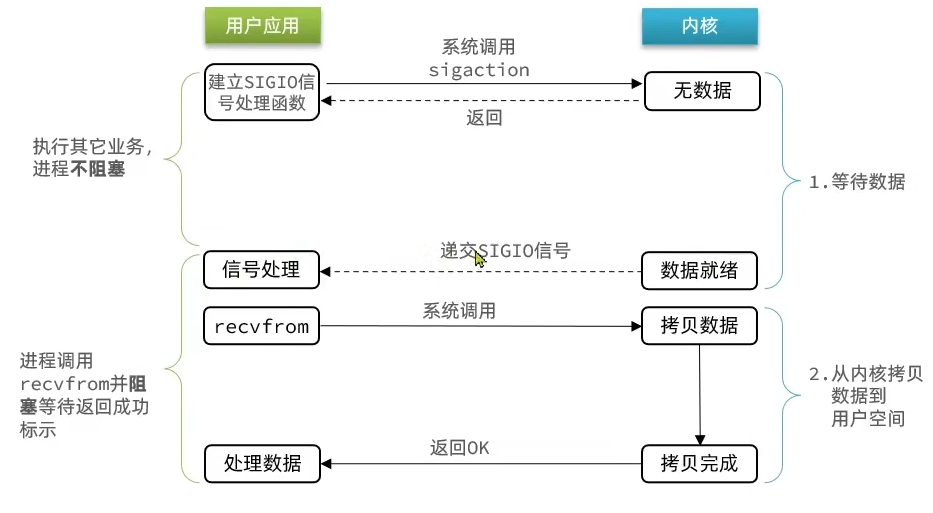

信号驱动IO：与啮合建立SIGIO的信号关联并设置回调，当内核有FD就绪时，会发出SIGIO信号通知用户，期间用户应用可以执行其他业务无需阻塞等待

流程：给 Socket 开启信号驱动功能，并注册一个信号处理函数。当数据准备好时，内核会发送一个 SIGIO 信号通知你，你收到信号后再去拷贝数据。
缺点：当连接数巨大时，信号处理函数可能来不及处理，导致信号队列溢出，且调试困难。

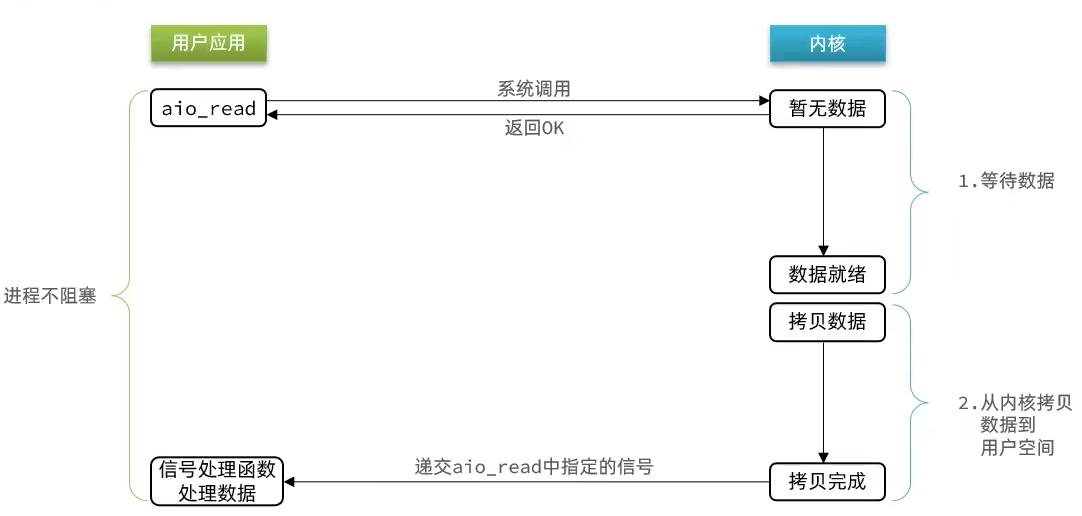

异步IO：整个过程都是非阻塞的，用户进程调用完异步API就可以去做其他事情，内核等待数据就绪并拷贝到用户空间才会递交信号，通知用户进程

流程：这是真正的"异步"。告诉内核"帮我读这个文件"，然后你就去处理别的事。内核负责等待数据、拷贝数据，全部完成后通知你搞定了。
现状：虽然理论上效率最高，但 Linux 下的 AIO 实现（libaio）在早期版本中对网络 Socket 的支持并不完美，且实现极其复杂。

2.8Redis单线程及多线程网络模型变更

Redis到底是单线程还是多线程？

如果仅仅聊Redis的核心业务部分（命令处理），答案是单线程
如果聊整个Redis，答案是多线程

为什么Redis要选择单线程？

抛开持久化不谈，Redis是纯内存操作，执行速度非常快，它的性能瓶颈是网络延迟而非执行速度，因此多线程并不会带来巨大的性能提升
多线程会导致过多的上下文切换，带来不必要的开销
引入多线程会面临线程安全问题，需要引入线程锁，实现复杂度高，性能也会降低

在Redis版本迭代过程中，在两个重要的时间节点上引入了多线程的支持：

Redis v4.0：引入多线程异步处理一些耗时较长的任务，例如异步删除命令unlink
Redis v6.0：在核心网络模型中引入多线程，进一步提高对于多核CPU的利用率

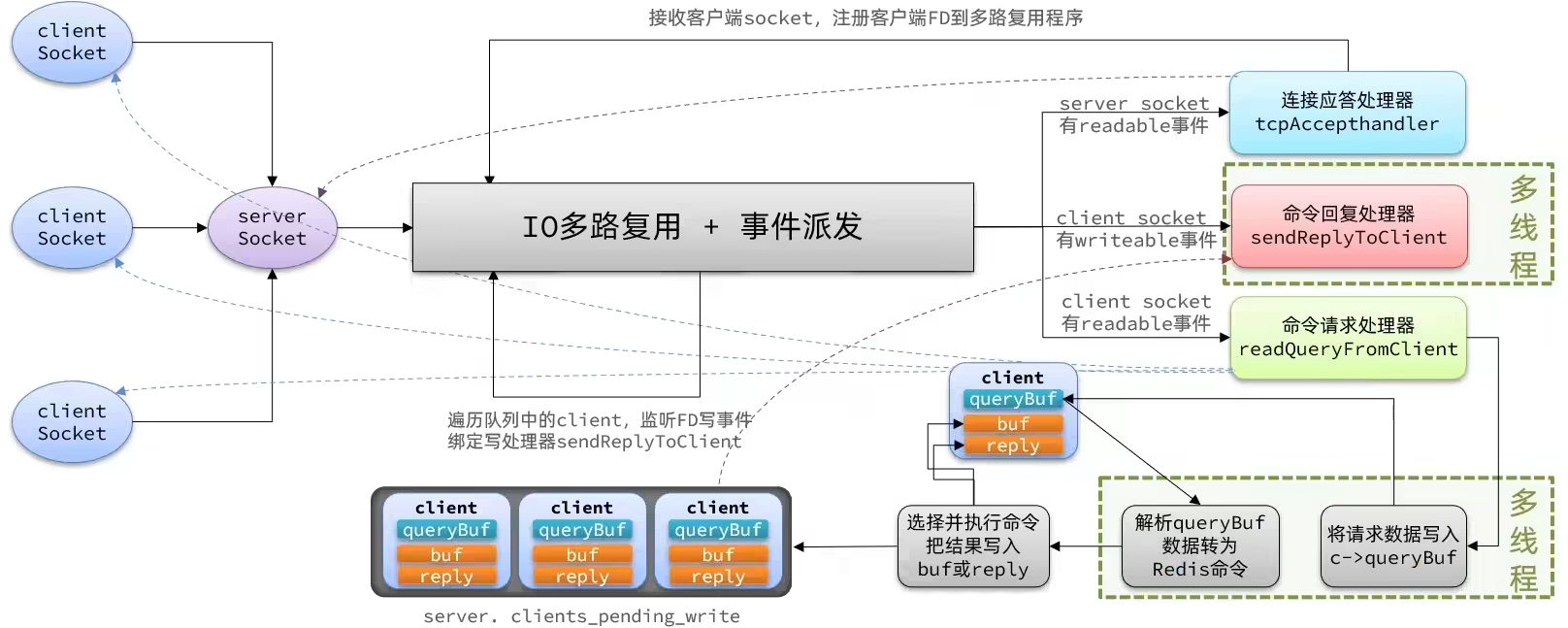

Redis网络模型

Redis通过IO多路复用来提高网络性能，并且支持多种不同的多路复用实现，并且将这些实现进行封装，提供了统一的高性能事件库API库AE

3.Redis通信协议

Redis是一个CS架构的软件，通信一般分两步（不包括pipeline和PubSub）：

客户端（client）向服务端（server）发送一条命令
服务端解析并执行命令，返回响应结果给客户端

因此客户端发送命令的格式、服务端响应结果的格式必须有一个规范，这个规范就是通信协议。

而在Redis中采用的是RESP（Redis Serialization Protocol）协议：

Redis 1.2版本引入了RESP协议
Redis 2.0版本中成为与Redis服务端通信的标准，称为RESP2
Redis 6.0版本中，从RESP2升级到了RESP3协议，增加了更多数据类型并且支持6.0的新特性--客户端缓存

但目前，默认使用的依然是RESP2协议（以下简称RESP）。

在RESP中，通过首字节的字符来区分不同数据类型，常用的数据类型包括5种：

单行字符串：首字节是 +，后面跟上单行字符串，以CRLF（ \r\n）结尾。例如返回OK：'' +OK\r\n''。

单行字符串的数据中只能包含普通字符串，不允许包含\r\n，是非二进制安全的。通常用于服务端返回的信息
错误（Errors）：首字节是 - ，与单行字符串格式一样，只是字符串是异常信息，例如："-Error message"。
数值：首字节是 :，后面跟上数字格式的字符串，以CRLF结尾。例如：":10"

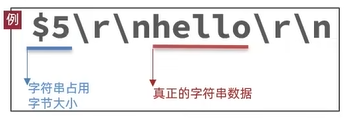

多行字符串：首字节是 $ ，表示二进制安全的字符串，最大支持512MB。记录时保存字符串长度和字符串本身
- 如果大小为0，则表示空字符串：$0\r\n\r\n
- 如果大小为-1，则表示不存在：$-1\r\n

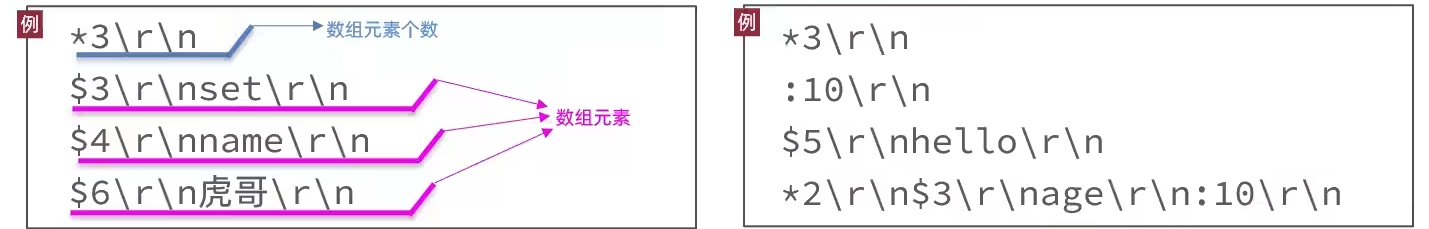

数组：首字节是*，后面跟上数组元素个数，再跟上元素，元素数据类型不限

4.内存回收

Redis之所以性能强，最主要的原因就是基于内存存储。然而单节点的Redis其内存大小不宜过大，会影响持久化或主从同步性能。

我们可以通过修改配置文件来设置Redis的最大内存。当内存使用达到上限时，就无法存储更多数据了。

4.1过期key处理

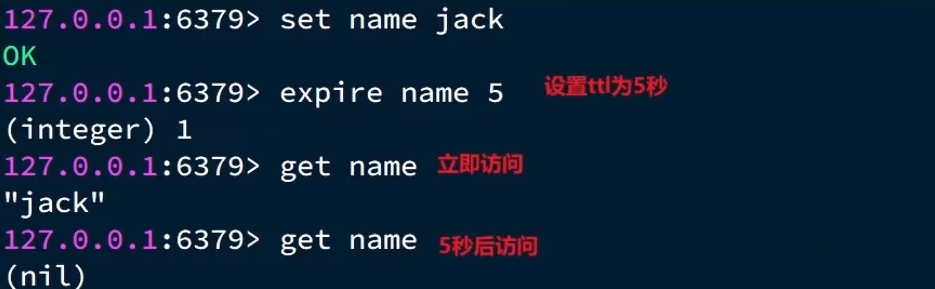

Redis中可以通过expire命令给Redis的key设置TTL（存活时间）：

当key的TTL到期之后，再次访问返回的是nil，说明这个key已经不存在了，对应的内存也得到释放，从而实现内存回收

Redis是如何知道一个key是否过期的？

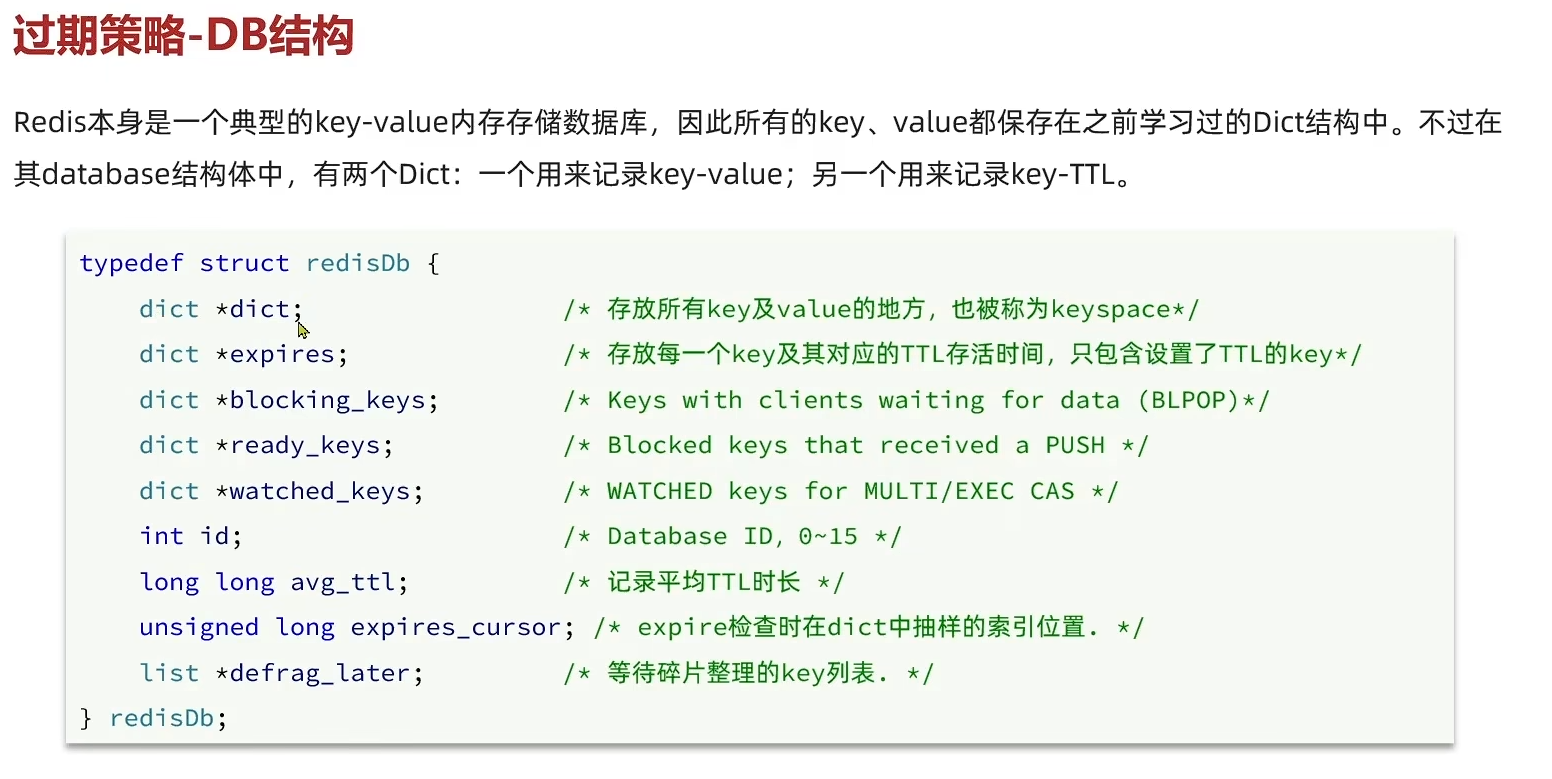

利用两个Dict分别记录key-value对及key-ttl对

Redis 内部维护了一个**"过期字典"，Redis 判断 Key 是否过期，本质上就是拿 当前服务器时间去和过期字典中记录的时间戳**做比对

是不是TTL到期就立即删除了呢？

不是。如果 Redis 采用"定时删除"策略（即每个 Key 到期瞬间立刻删除），当大量 Key 同时过期时，会消耗巨大的 CPU 资源去处理删除任务，导致 Redis 卡顿

惰性删除周期删除

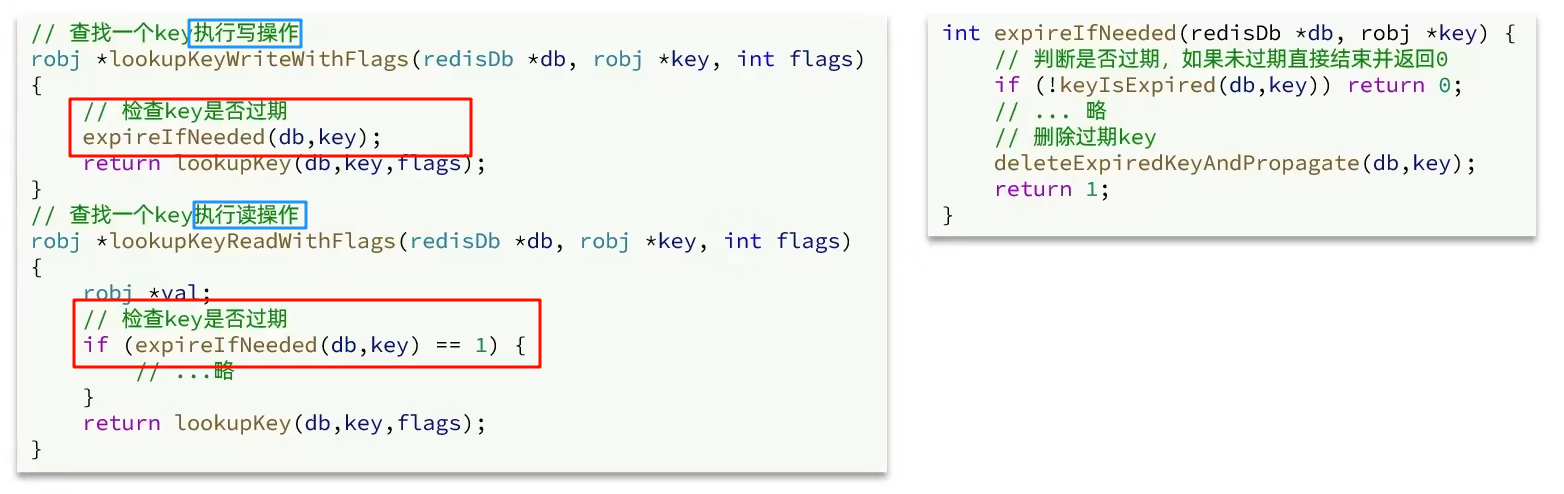

惰性删除 ：顾明思议并不是在TTL到期后就立刻删除，而是在访问一个key的时候，检查该key的存活时间，如果已经过期才执行删除。

如果很多key过期后很长时间没被访问，若只采用惰性删除这些内存就无法被释放，此时就需要周期删除

周期删除 ：顾明思议是通过一个定时任务，周期性的抽样部分过期的key，然后执行删除。

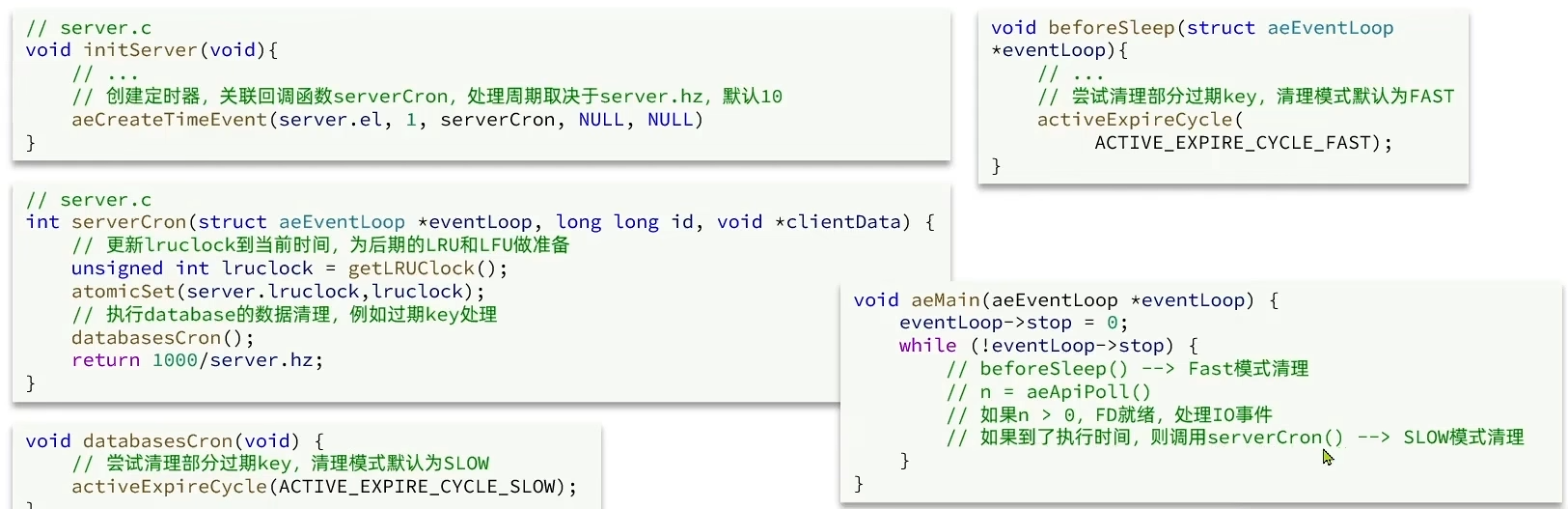

执行周期有两种：

Redis服务初始化函数initServer()中设置定时任务，按照server.hz的频率来执行过期key清理，模式为SLOW
Redis的每个事件循环前会调用beforeSleep()函数，执行过期key清理，模式为FAST

SLOW模式规则：

执行频率受server.hz影响，默认为10，即每秒执行10次，每个执行周期100ms。
执行清理耗时不超过一次执行周期的25%.
逐个遍历db，逐个遍历db中的bucket（相当于dict中哈希表的一个角标下的链表，每次遍历一部分会逐渐遍历所有数据），抽取20个key判断是否过期
如果没达到时间上限（25ms）并且过期key比例大于10%，再进行一次抽样，否则结束

FAST模式规则（过期key比例小于10%不执行）：

执行频率受beforesleep()调用频率影响，但两次FAST模式间隔不低于2ms
执行清理耗时不超过1ms
逐个遍历db，逐个遍历db中的bucket，抽取20个key判断是否过期
如果没达到时间上限（1ms）并且过期key比例大于10%，再进行一次抽样，否则结束

4.2内存淘汰策略

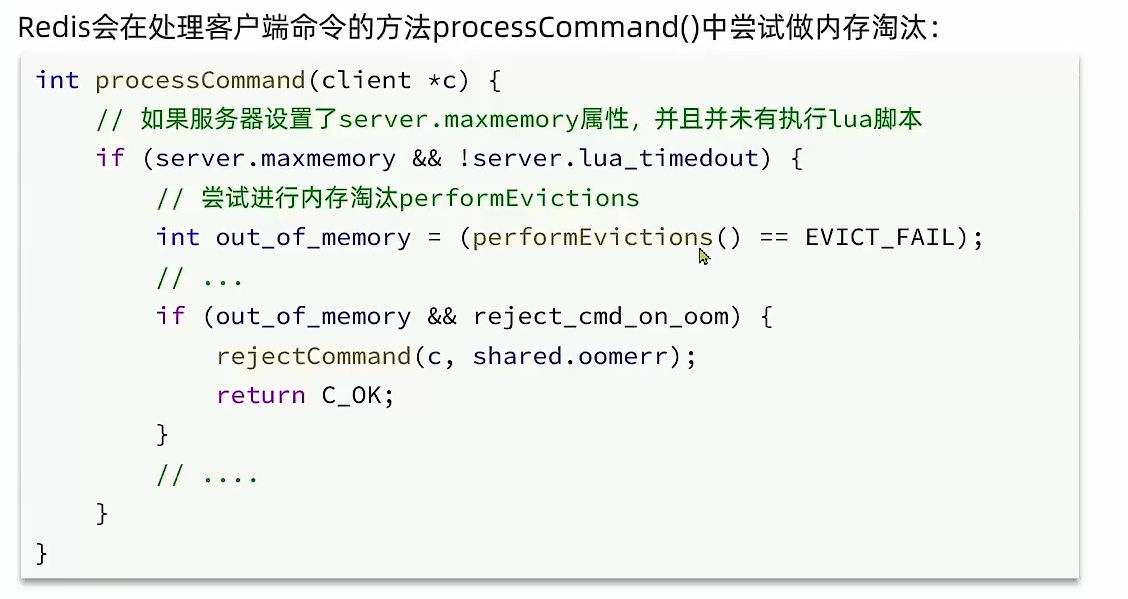

内存淘汰 ：就是当Redis内存使用达到设置的阈值时，Redis主动挑选部分key删除以释放更多内存的流程

什么时候进行淘汰？

内存淘汰的触发时机非常明确，必须同时满足以下两个条件：

内存达到上限 ：Redis 当前使用的内存量达到了你配置的 maxmemory 阈值。
执行了写操作 ：客户端执行了需要消耗新内存的命令（如 SET、LPUSH 等）。

注意：当这两个条件满足时，Redis 会先尝试删除所有已过期的 Key（主动删除），如果删完过期的内存还不够，才会真正触发内存淘汰策略 ，开始删除那些没过期的数据

淘汰哪些内存？

取决于配置的 maxmemory-policy 参数。Redis 提供了 8 种策略，主要分为三大类：

1. 针对"设置了过期时间"的 Key（Volatile 系列）

如果你希望保留那些没有设置过期时间的重要数据（比如核心配置），只牺牲那些临时缓存数据，就选这类。

淘汰范围 ：只在设置了过期时间的 Key 中挑选。
常用策略：
- volatile-lru：淘汰最近最少使用的。
- volatile-ttl：淘汰快要过期的（剩余时间最短的）。
- volatile-random：随机淘汰一个。
- volatile-lfu：淘汰访问频率最低的。

2. 针对"所有"Key（Allkeys 系列）

如果你把 Redis 纯粹当作缓存使用，所有数据地位平等，不在乎丢数据，就选这类（最常用）。

淘汰范围 ：在所有 Key（无论是否设置过期时间）中挑选。
常用策略：
- allkeys-lru：淘汰最近最少使用的（生产环境最推荐）。
- allkeys-random：随机淘汰一个。
- allkeys-lfu：淘汰访问频率最低的。

3. 不淘汰（Noeviction）

策略：noeviction（默认策略）。
行为：当内存满时，不删除任何数据，直接拒绝新的写入请求并报错（OOM command not allowed），但读操作不受影响。

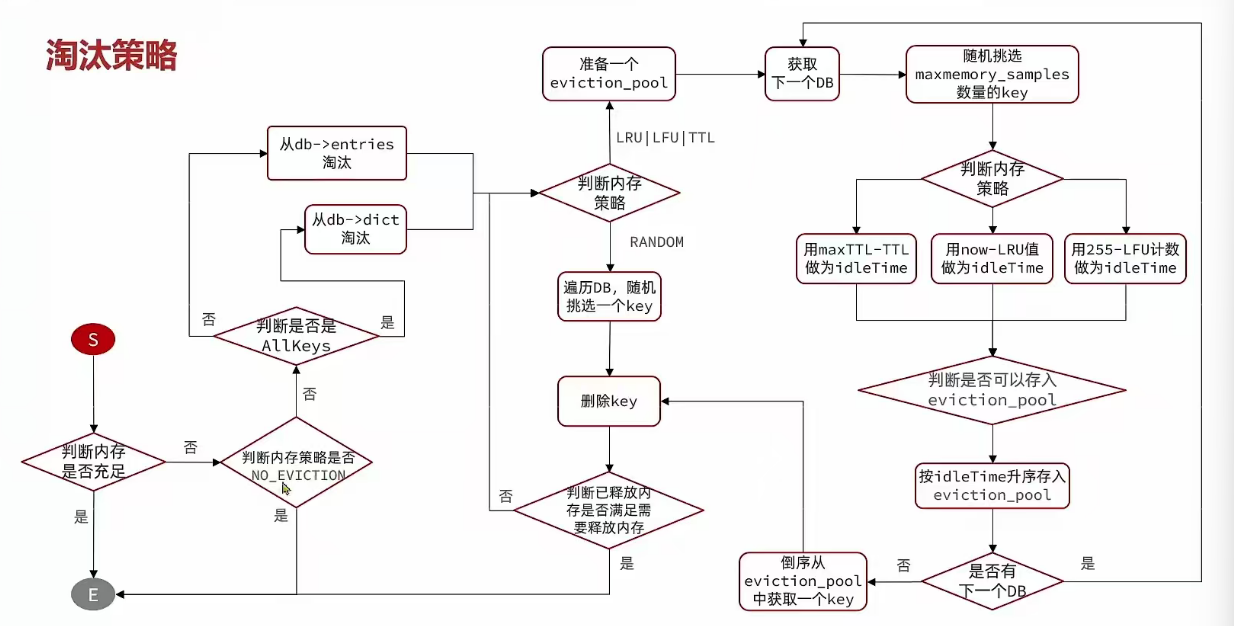

怎么淘汰？

Redis 并不会维护一个精确的链表来记录所有数据的使用情况（那样太耗内存且慢），而是采用了近似算法。

LRU（最近最少使用）的实现

原理：Redis 会在每个 Key 的元数据中记录一个"最近访问时间戳"。
过程：当需要淘汰时，Redis 会随机抽取 N 个 Key （默认 N=5，可通过 maxmemory-samples 配置），然后对比这 N 个 Key 的时间戳，把最老的那个删掉。
特点：速度极快，虽然不如标准 LRU 精准，但在统计学上非常接近，且节省内存。

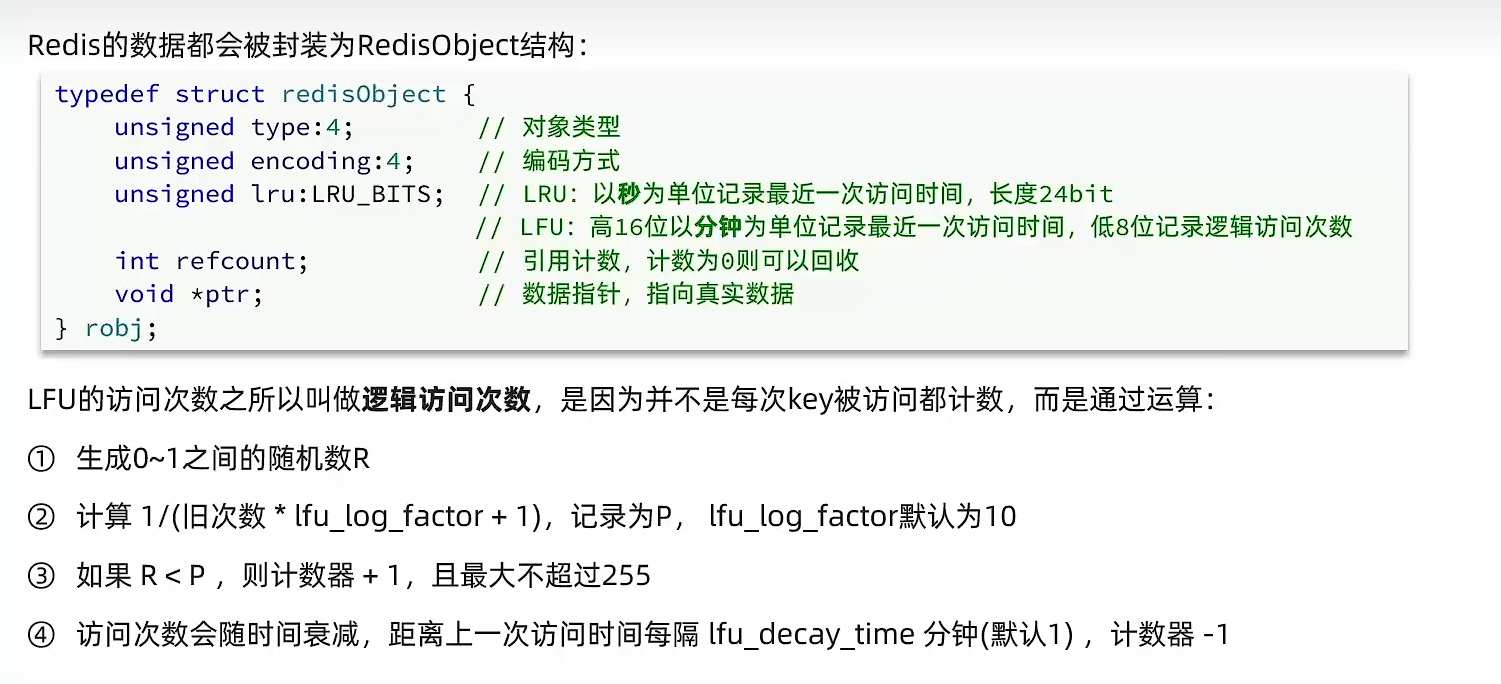

LFU（最不经。常使用）的实现

原理：Redis 为每个 Key 维护一个访问计数器（8位，0-255）。
过程：同样采用随机采样的方式，对比计数器的大小。
特点：为了防止"旧热点数据"长期占据内存，计数器会随时间衰减。如果一个数据以前很热，但最近没人访问，它的计数会慢慢降低，最终被淘汰。
