1. 什么是 SPI？硬件信号与连接

SPI（Serial Peripheral Interface）是一种全双工、同步串行总线，由摩托罗拉提出。基本信号有 4 根线：

信号名	方向（相对于主控）	作用
SCK	主 → 从	时钟信号，由主机产生
MOSI	主 → 从	主机发送，从机接收（Master Out Slave In）
MISO	主 ← 从	从机发送，主机接收（Master In Slave Out）
CS/SS	主 → 从	片选信号，低有效，选中某个从设备

你的板子上已经引出了这些信号 ：

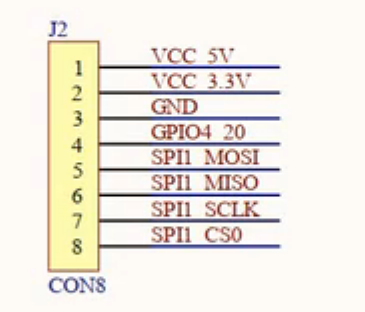

J2 上标注了 SPI1 MOSI、SPI1 MISO、SPI1 SCLK、SPI1 CS0

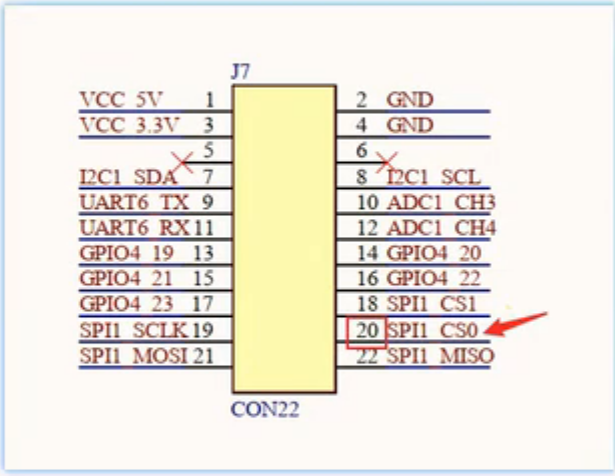

J7 的 19、20、21、22 脚也是 SPI1 SCLK、SPI1 CS0、SPI1 MOSI、SPI1 MISO

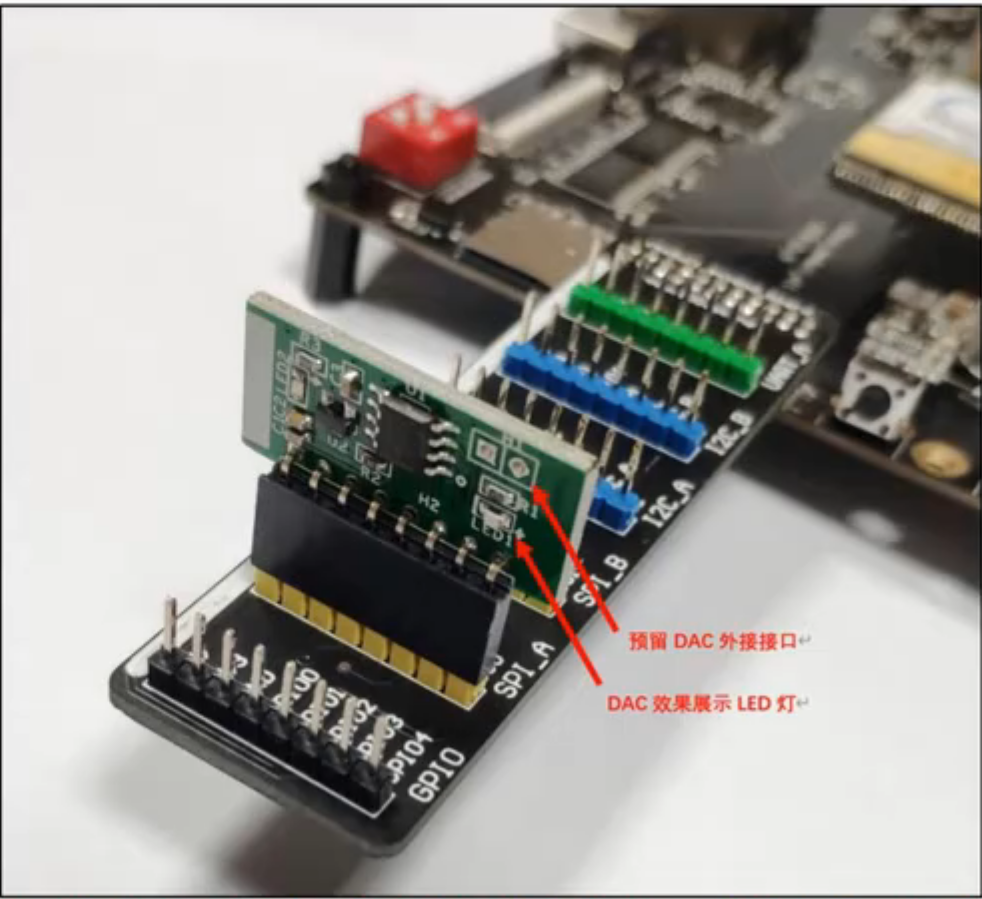

这意味着你的 IMX6ULL 开发板通过排针把 SPI1 控制器的引脚都引出来了，你可以直接拿杜邦线外接 SPI 设备（比如这次要驱动的 TLC5615 DAC 小板子）。

通信过程概括 ：

主机拉低 CS 选中从机，然后产生时钟。在每个时钟边沿，主机从 MOSI 线移出一位数据，同时从 MISO 线移入一位数据。传输完一个或多个字节后，主机拉高 CS 结束会话。

2. SPI 四种模式（CPOL / CPHA）

SPI 没有官方标准，不同从设备对时钟极性和相位的要求不一样，于是有了 4 种模式，由两个参数决定：

CPOL（时钟极性）
- CPOL=0：空闲时 SCK 为低电平
- CPOL=1：空闲时 SCK 为高电平
CPHA（时钟相位）
- CPHA=0：在第一个时钟边沿采样数据
- CPHA=1：在第二个时钟边沿采样数据

组合起来：

模式	CPOL	CPHA	空闲 SCK	采样边沿
0	0	0	低	上升沿
1	0	1	低	下降沿
2	1	0	高	下降沿
3	1	1	高	上升沿

在 Linux 设备树或 spi_board_info 中，通过 spi-cpha 和 spi-cpol 属性来指定。例如：

dts

复制代码

spi-cpha;
spi-cpol;

不加时默认模式 0。TLC5615 数据手册要求 CPOL=0, CPHA=1（即模式 1）吗？ 其实很多 DAC 只是要求在 SCK 上升沿移入数据，需要查手册。实验中如果不稳定，很可能就是模式没配对。我们的例子里暂未加这两个属性，内核会按模式 0 工作，但为了严谨，应该根据芯片手册填写。

3. Linux SPI 子系统框架

Linux 把 SPI 架构分成三层，像搭积木一样：

SPI 控制器驱动 （spi_master 或新版本叫 spi_controller）
直接与 SoC 的硬件 SPI 外设打交道。像 spi_imx 就是 IMX6ULL 的 SPI 控制器驱动，已经在内核里写好了，我们不用管。
SPI 设备 （struct spi_device）
描述一个挂载在 SPI 总线上的从设备。它保存着该设备的片选索引、最大频率、模式等。这些信息主要来自设备树。
SPI 设备驱动 （struct spi_driver）
我们写的驱动，负责与具体的从设备交互。内核通过 compatible 属性把它和设备树中的节点绑定起来。

一次 SPI 数据传输的核心数据结构：

struct spi_transfer：描述一次传输的细节（发送缓冲区、接收缓冲区、长度、速度等）。
struct spi_message：将多个 spi_transfer 链接成一个原子操作，在全部传输完成后才释放 CS。
spi_sync_transfer(spi, xfers, num)：同步接口，提交传输并阻塞等待完成。这是我们驱动中最常用的函数。

辅助函数：

复制代码

static inline int spi_read(struct spi_device *spi, void *buf, size_t len)
{
    struct spi_transfer t = {
        .rx_buf = buf,
        .len    = len,
    };
    return spi_sync_transfer(spi, &t, 1);
}

就是一个只读的同步封装，简单明了。

4. 设备树中如何描述 SPI 设备

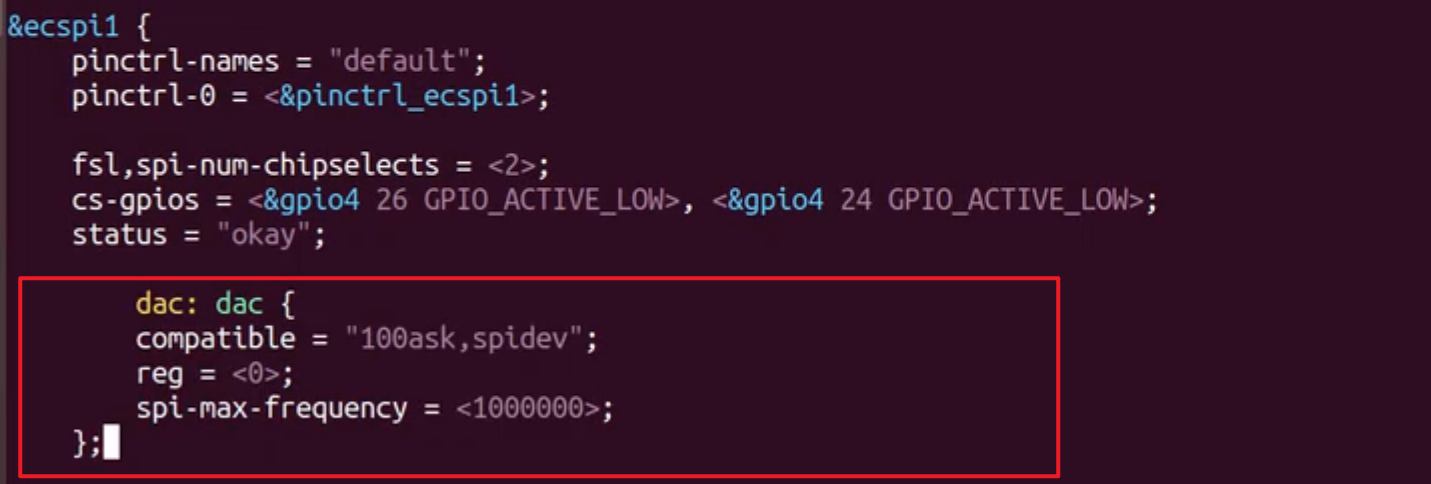

看你的设备树片段（arch/arm/boot/dts/100ask_imx6ull-14x14.dts）：

dts

复制代码

&ecspi1 {
    pinctrl-names = "default";
    pinctrl-0 = <&pinctrl_ecspi1>;
    fsl,spi-num-chipselects = <2>;
    cs-gpios = <&gpio4 26 GPIO_ACTIVE_LOW>, <&gpio4 24 GPIO_ACTIVE_LOW>;
    status = "okay";

    dac: dac {
        compatible = "100ask,spidev";
        reg = <0>;
        spi-max-frequency = <1000000>;
    };
};

逐行解释：

&ecspi1：引用 SPI1 控制器节点。
pinctrl-0 = <&pinctrl_ecspi1>;：指定引脚复用为 SPI 功能（已在别处定义）。
cs-gpios：指定两个片选引脚，分别是 GPIO4_26 和 GPIO4_24，低有效。控制器会根据 reg 编号自动选择对应 GPIO。
status = "okay";：启用该控制器。
子节点 dac：代表一个挂在 ecspi1 上的 SPI 设备。reg = <0> 表示使用第 0 个片选（即 GPIO4_26）。spi-max-frequency = <1000000> 限制最大时钟为 1 MHz。
compatible = "100ask,spidev";：这是最关键的匹配字符串 。内核会用它与所有 spi_driver 的 of_match_table 比较，相等时就会调用驱动的 probe 函数，并把该节点生成的 spi_device 传进去。

你终端里执行 ls /sys/bus/spi/devices/spi0.0 能看到 driver、modalias、of_node 等，说明设备 spi0.0 已正确创建并与驱动绑定。

5. 最简单的 SPI 字符设备驱动框架

我们不只是让内核能识别设备，还要让用户空间程序（比如 dac_test）能打开、写入、读取 这个 SPI 设备。套路是：在 probe 中注册一个字符设备，生成 /dev/myspi 节点。

结构体骨架：

复制代码

static struct spi_driver my_spi_driver = {
    .driver = {
        .name = "100ask_spi_drv",
        .owner = THIS_MODULE,
        .of_match_table = myspi_dt_match,   // 与设备树 compatible 匹配
    },
    .probe  = spi_drv_probe,
    .remove = spi_drv_remove,
};

probe 函数完成三件事：

保存 spi_device * 指针（通常放到全局变量或 spi_set_drvdata）。
申请字符设备号，绑定 file_operations。
创建设备类并在 /dev 下生成节点。

你没贴出来的 file_operations 里面，read / write 就是最终与硬件通信的地方。

6. 实战：TLC5615 DAC 驱动完整编写

6.1 TLC5615 芯片及数据格式

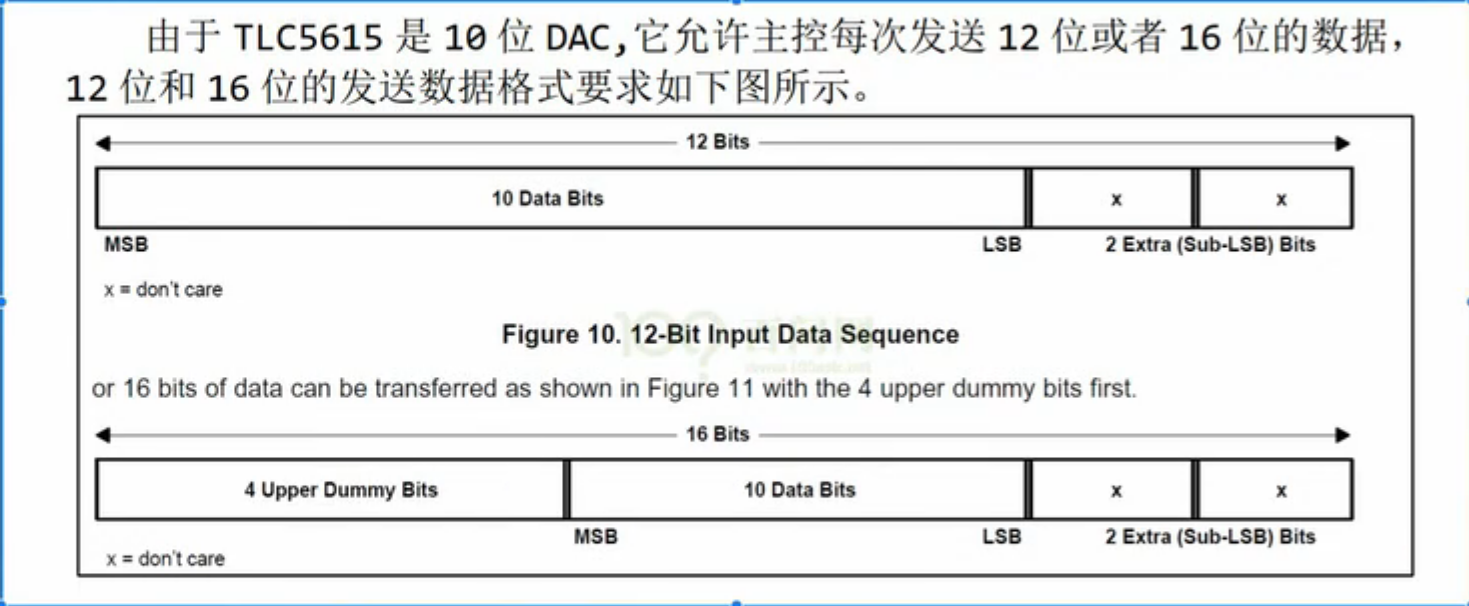

TLC5615 是一个 10 位 DAC，它接受 12 位或 16 位输入序列。图片给出了格式：

12 位模式：高 10 位是数据，最低 2 位是无用位（sub-LSB）。
16 位模式：高 4 位无意义，接着 10 位数据，最后 2 位 sub-LSB 无用位。

我们要驱动它输出一个模拟电压，只需要给它发送合适的数字值即可。为了方便，我们可以固定使用 16 位模式，即发送两个字节，高 4 位随便填（但一般会考虑到对齐），后面跟着左移后的 10 位数据。

在老师提供的驱动代码 write 函数里，数据转换如下：

复制代码

err = copy_from_user(&val, buf, size);   // 得到用户空间的 16 位值（实际只用到低 10 位）
val <<= 2;      // 数据左移 2 位，把 10 位数据挪到 D11..D2 位置，低 2 位为 sub-LSB
val &= 0x0fff;  // 屏蔽高 4 位，确保发送 12 位有效数据

为何 val <<= 2？

因为 10 位数据在芯片的 16 位帧里位于 "4 dummy bits + 10 data bits + 2 extra bits" 结构。如果我们把 10 位数据放在一个 16 位字的高 10 位，val << 2 就是把它移到 D15...D6 吗？不，实际上代码里：

val 是 unsigned short，copy_from_user(&val, buf, 2) 得到的是原始的用户值。
左移 2 位再与 0x0fff 相与，结果是一个 12 位的值，其高 10 位是数据，低 2 位为 0。
再把它拆成两个字节发送：ker_buf[0] = val >> 8; ker_buf[1] = val;
那么对于 16 位帧来说，我们发送了两个字节共 16 位：高字节是 val 的高 8 位，低字节是 val 低 8 位。结果就是前 4 位为 0（因为 val & 0x0fff 清除了高 4 位），接着 10 位数据，最后 2 位为 0。这完全符合 16 位输入序列格式。

6.2 完整驱动代码（含注释）

下面是整合了老师源码的完整驱动程序，我将 write 方法配上详尽注释，并实现一个简单的 read（DAC 通常不需要读，这里返回错误）。你可以直接使用。

复制代码

#include <linux/spi/spi.h>
#include <linux/module.h>
#include <linux/fs.h>
#include <linux/errno.h>
#include <linux/kernel.h>
#include <linux/major.h>
#include <linux/init.h>
#include <linux/device.h>
#include <linux/slab.h>
#include <linux/uaccess.h>

static int major = 0;
static struct class *my_spi_class;
static struct spi_device *g_spi;

static ssize_t spi_drv_write(struct file *file, const char __user *buf,
                             size_t size, loff_t *offset)
{
    int err;
    unsigned short val;      // 用户写来的值, 2 字节
    unsigned char ker_buf[2]; // 内核中将要发送的 2 字节
    struct spi_transfer t;

    // 我们约定一次必须写入 2 字节 (一个 DAC 数值)
    if (size != 2)
        return -EINVAL;

    // 从用户空间读取 2 字节到 val
    err = copy_from_user(&val, buf, size);
    if (err)
        return -EFAULT;

    /*
     * TLC5615 数据格式（16 位模式）：
     * 高 4 位: 无关位
     * 接着 10 位: 有效数据 (D9~D0)
     * 最低 2 位: sub-LSB 位 (通常填 0)
     *
     * 我们先把用户给的 val (假设其低 10 位有效) 左移 2 位，
     * 使 10 位数据位于 12 位字段的高 10 位，然后清除高 4 位。
     * 最终 val 是一个 12 位的值，再分为两个字节发送，结果：
     * 字节0: 0000xxxx (前4位为0)  字节1: xxxxxx00 (后2位为0)
     * 满足芯片要求。
     */
    val <<= 2;          // 10-bit data → D11..D2
    val &= 0x0fff;      // 屏蔽高4位，确保前4位为0

    ker_buf[0] = (val >> 8) & 0xff;  // 高字节
    ker_buf[1] = val & 0xff;         // 低字节

    memset(&t, 0, sizeof(t));
    t.tx_buf = ker_buf;
    t.len    = 2;

    err = spi_sync_transfer(g_spi, &t, 1);
    if (err) {
        pr_err("spi_sync_transfer failed: %d\n", err);
        return err;
    }

    return size;
}

static ssize_t spi_drv_read(struct file *file, char __user *buf,
                            size_t size, loff_t *offset)
{
    // TLC5615 是纯写入设备，不支持读取，直接返回错误
    return -ENOTSUP;
}

static int spi_drv_open(struct inode *inode, struct file *file)
{
    return 0;
}

static int spi_drv_release(struct inode *inode, struct file *file)
{
    return 0;
}

static const struct file_operations spi_drv_fops = {
    .owner   = THIS_MODULE,
    .open    = spi_drv_open,
    .release = spi_drv_release,
    .write   = spi_drv_write,
    .read    = spi_drv_read,
};

static int spi_drv_probe(struct spi_device *spi)
{
    g_spi = spi;   // 保存 spi_device，供读写使用

    major = register_chrdev(0, "100ask_spi", &spi_drv_fops);
    if (major < 0) {
        pr_err("Failed to register chrdev\n");
        return major;
    }

    my_spi_class = class_create(THIS_MODULE, "100ask_spi_class");
    if (IS_ERR(my_spi_class)) {
        unregister_chrdev(major, "100ask_spi");
        return PTR_ERR(my_spi_class);
    }

    device_create(my_spi_class, NULL, MKDEV(major, 0), NULL, "myspi");
    pr_info("myspi device created, major=%d\n", major);
    return 0;
}

static int spi_drv_remove(struct spi_device *spi)
{
    device_destroy(my_spi_class, MKDEV(major, 0));
    class_destroy(my_spi_class);
    unregister_chrdev(major, "100ask_spi");
    return 0;
}

static const struct of_device_id myspi_dt_match[] = {
    { .compatible = "100ask,spidev" },
    { /* sentinel */ }
};
MODULE_DEVICE_TABLE(of, myspi_dt_match);

static struct spi_driver my_spi_driver = {
    .driver = {
        .name           = "100ask_spi_drv",
        .owner          = THIS_MODULE,
        .of_match_table = myspi_dt_match,
    },
    .probe  = spi_drv_probe,
    .remove = spi_drv_remove,
};

module_spi_driver(my_spi_driver);

MODULE_LICENSE("GPL");
MODULE_AUTHOR("YourName");
MODULE_DESCRIPTION("SPI DAC driver for TLC5615");

6.3 驱动代码关键点解析

模块入口 ：module_spi_driver(my_spi_driver); 是宏，自动生成 module_init 和 module_exit，里面调用 spi_register_driver 和 spi_unregister_driver。比手写更简洁。
compatible 匹配 ：设备树里有 compatible = "100ask,spidev";，驱动 of_match_table 包含同样的字符串，所以它们会绑定。
字符设备注册 ：老用法 register_chrdev 一次占用 256 个次设备号，简单够用。主设备号动态分配（传入 0）。
数据传输 ：spi_sync_transfer 第一个参数是 g_spi，它指向该设备对应的 spi_device。内核自动使用设备树中指定的 spi-max-frequency、片选等。我们不需要手动控制 CS，核心层会帮我们开关 cs-gpios。

7. 编译、装载与测试

7.1 编译驱动

把上述代码保存为 spi_drv.c，在同一目录编写 Makefile：

makefile

复制代码

KERN_DIR = /path/to/your/kernel/source   # 例如 ~/100ask_imx6ull-sdk/Linux-4.9.88
obj-m += spi_drv.o
all:
	make -C $(KERN_DIR) M=$(PWD) modules
clean:
	make -C $(KERN_DIR) M=$(PWD) clean

然后执行 make，生成 spi_drv.ko。

7.2 更新设备树

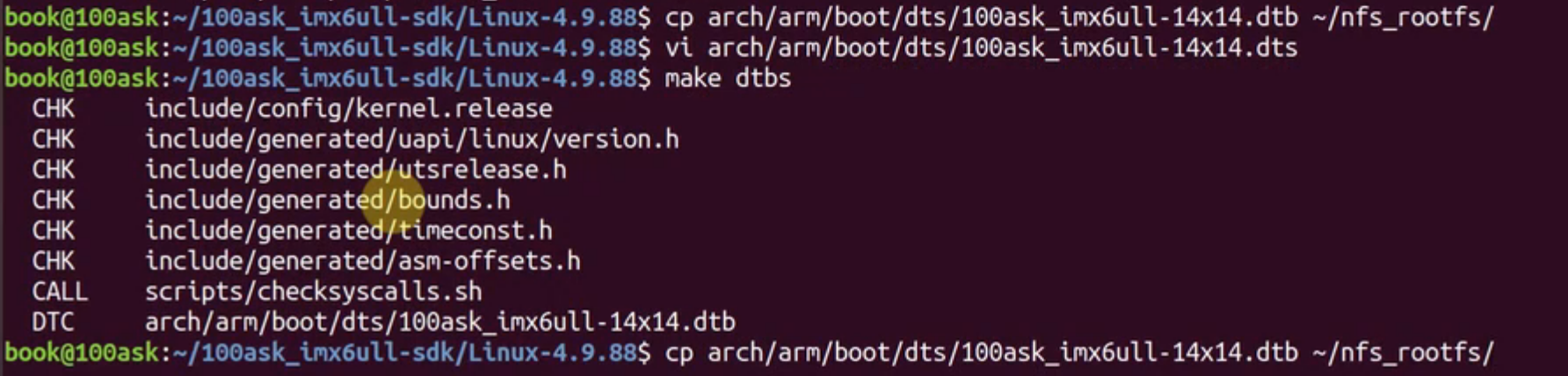

根据操作截图：

编辑 arch/arm/boot/dts/100ask_imx6ull-14x14.dts，在 &ecspi1 内加入 dac 节点（你已添加）。
在内核源码目录执行 make dtbs。
将新生成的 100ask_imx6ull-14x14.dtb 复制到 /boot 目录或开发板的启动分区。
重启开发板。

7.3 装载驱动与测试

在开发板终端：

bash

复制代码

insmod spi_drv.ko

查看是否成功生成 /dev/myspi：

bash

复制代码

ls -l /dev/myspi

你的截图里还能看到 /sys/bus/spi/devices/spi0.0，以及dac_test 应用程序。dac_test 应该是接收两个参数：/dev/myspi 和一个数值，例如：

bash

复制代码

./dac_test /dev/myspi 100

这会让 DAC 输出与数字 100 对应的模拟电压。你那几条执行记录：

bash

复制代码

./dac_test /dev/myspi 1000

bash

复制代码

./dac_test /dev/myspi 500

bash

复制代码

./dac_test /dev/myspi 200

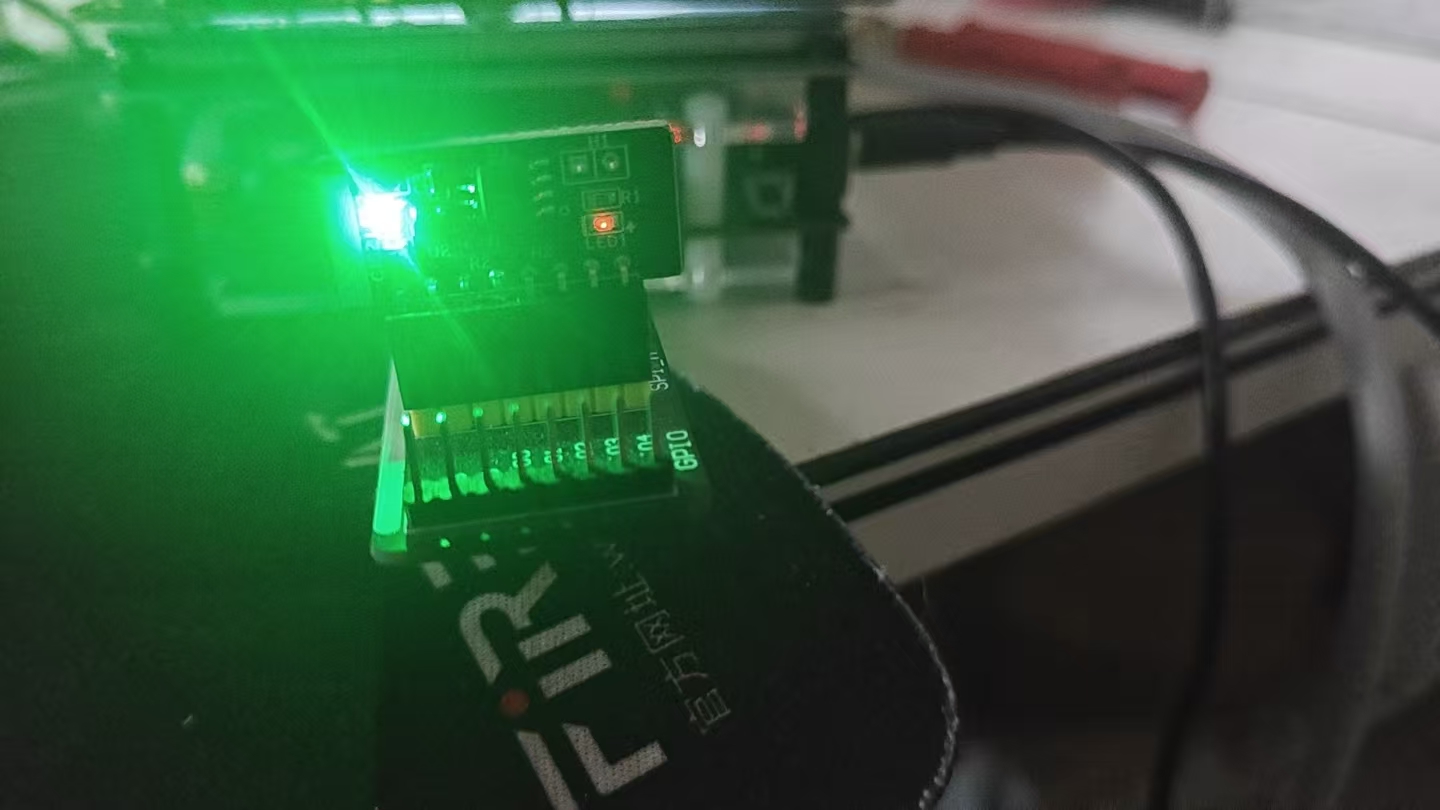

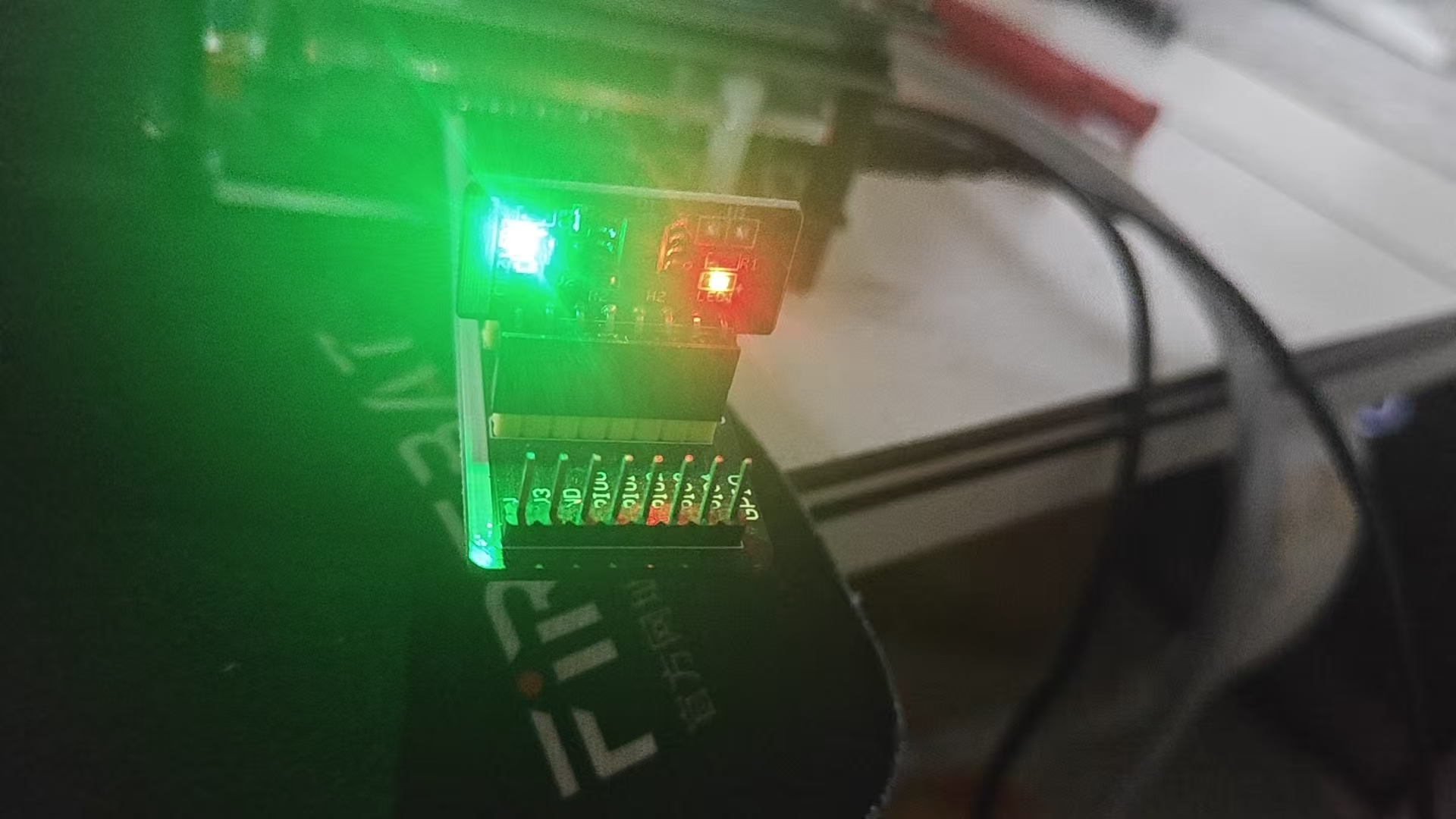

说明驱动工作正常，能多次写入不同值控制电压（后面 LED 亮度会变化）。

8. 常见问题与内核错误分析

8.1 错误：`cannot set clock freq: 2 (base freq: 60000000)`

你截图里出现过：

text

复制代码

spi_imx 2008000.ecspi: cannot set clock freq: 2 (base freq: 60000000)

这是因为你传给驱动的最大频率可能太小（比如 2 Hz），或者某个 spi_transfer 的 speed_hz 设得不成比例。但你的设备树里 spi-max-frequency = <1000000>（1 MHz），不应出现这个错误。可能原因：

之前测试时修改过频率但没有更新 dtb。
或者驱动程序里额外设置了 t.speed_hz = 2; 之类。
解决办法：检查设备树频率，确保不要极端值；spi-max-frequency 取 100000 ~ 按芯片最大能力。

8.2 内核 `paging request` 崩溃

你图中：

text

复制代码

Unable to handle kernel paging request at virtual address 8010e710

常见原因：访问了非法指针，比如 g_spi 还是 NULL 时就调用了 spi_sync_transfer，或者 copy_from_user 的缓冲区不合法。确保驱动在 probe 之后才被读写，并且 g_spi 被正确赋值。

9 完整流程框架（以写入数值 200 为例）

9.1 用户空间程序 `dac_test` 工作

解析命令行参数：argv[1] = "/dev/myspi"，argv[2] = "200"。
调用 open("/dev/myspi", O_WRONLY) 打开设备文件。
将字符串 "200" 转换为整数 200（atoi 或 strtol）。
准备 2 字节数据：因为 TLC5615 是 10 位 DAC，用户程序可能直接将 200 当成 16 位无符号数写入，也就是准备 unsigned short val = 200;，然后调用 write(fd, &val, 2) 向设备写入 2 个字节。

注：你的截图中 ./dac_test /dev/myspi 100 等用法与上述逻辑一致。

9.2 C 库到系统调用

write(fd, &val, 2) 触发 SYS_write 系统调用 ，陷入内核（ARM 上通过 swi / svc 指令）。
内核根据系统调用号进入 sys_write()，然后调用 vfs_write()。

9.3 VFS 层找到对应的字符设备驱动

vfs_write() 从 fd 对应的 struct file 中取出 file->f_op，即 spi_drv_fops。
调用 file->f_op->write(file, buf, count, &pos)，也就是我们的 spi_drv_write。
buf 指向用户空间栈上的 val 地址（需要 copy_from_user），count 为 2。

9.4 驱动 `spi_drv_write` 内部执行细节

复制代码

unsigned short val;
unsigned char ker_buf[2];
struct spi_transfer t;

长度检查 ：size != 2 → 返回 -EINVAL（这里为 2，通过）。
拷贝用户数据 ：copy_from_user(&val, buf, 2) 将用户空间的两个字节复制到内核变量 val。此时 val = 200（无论主机字节序，内核内部视为 16 位无符号数）。
数据格式转换（符合 TLC5615 的 16 位帧要求）：
- val <<= 2; → 200 << 2 = 800（二进制：0000 0011 0010 0000，十六进制 0x320）
- val &= 0x0fff; → 0x320 & 0xfff = 0x320（确保只保留低 12 位，防止溢出）
- 此时 12 位值 0x320 的组成：高 4 位 0x3 是 dummy 位（无关位），中间 10 位 0x320 >> 2 = 200 是有效数据，低 2 位为 0（sub-LSB）。
拆分为两个字节：
- ker_buf[0] = (val >> 8) & 0xff; → 0x03
- ker_buf[1] = val & 0xff; → 0x20

构造 SPI 传输：

复制代码

memset(&t, 0, sizeof(t));
t.tx_buf = ker_buf;   // 发送缓冲区
t.len    = 2;         // 发送 2 字节

发起同步 SPI 传输：

c
复制代码
```
err = spi_sync_transfer(g_spi, &t, 1);
```
- g_spi 是在 probe 中保存的 spi_device 指针，它包含了从设备树继承的片选号、最大频率等信息。
- 如果发送成功，返回 0；发生的字节数 size（2）返回给用户空间。

9.5内核 SPI 核心层（`spi_sync_transfer`）

spi_sync_transfer 内部创建一个 spi_message，将 spi_transfer 添加进去，然后调用 spi_sync(spi, &message)。
spi_sync 为此次传输设置一个等待队列，然后将 spi_message 提交给 SPI 控制器驱动，并阻塞等待传输完成。
实际的传输由 struct spi_controller 的 transfer_one_message 方法完成，这里对应 spi_imx 驱动（IMX6ULL 的 SPI 控制器驱动）。

9.6SPI 控制器驱动（硬件操作）

片选控制 ：控制器驱动根据 spi_device 的片选信息（来自设备树 cs-gpios = <&gpio4 26 ...>;）将 GPIO4_26 拉低，选中 TLC5615。
配置时钟 ：根据设备树中的 spi-max-frequency = <1000000> 配置 SCK 为 1 MHz，并根据模式 0（未添加 spi-cpha/cpol）设置空闲低电平、上升沿采样等。
启动传输 ：
- 将 ker_buf 的两个字节（0x03, 0x20）通过 MOSI 引脚顺序移出。
- 控制器自动产生 16 个时钟脉冲，每当时钟边沿到来时，发送一位数据。
- 由于本次只写不收，MISO 线上的数据被忽略（控制器不会将接收到的数据存入任何缓冲区，或者即使接收也不处理）。
等待完成：硬件发送完所有位后触发中断，中断服务程序通知 SPI 核心传输结束。
释放片选：控制器将 GPIO4_26 拉高，结束本次 SPI 会话。
spi_sync_transfer 被唤醒，返回成功状态。

9.7 回到驱动层及用户空间

spi_drv_write 获得 err == 0，返回 size（2）。
vfs_write 将返回值 2 一路返回给用户空间的 write() 调用。
用户程序 dac_test 收到 write 返回 2，之后可能调用 close(fd) 关闭设备。

9.8 硬件端 TLC5615 响应

TLC5615 在 16 个时钟周期内收到了完整的一帧 16 位数据：0x03、0x20。
根据芯片数据手册，它解析出 10 位有效数据 200，同时忽略高 4 位和低 2 位。
内部 DAC 寄存器更新，模拟输出电压变为 Vout = Vref × (200 / 1024)。
你实验板上的 LED 亮度随之变化，因为 LED 接在 DAC 输出端（你的截图备注"DAC效果展示LED灯"）。

整个链条总结为 ：

用户敲命令 → 用户程序写设备节点 → 系统调用陷入内核 → VFS 调用驱动 write → 驱动转换数据并调用 spi_sync_transfer → SPI 核心阻塞等待 → IMX SPI 控制器拉低 CS、产生时钟、发送两字节 → 完成后拉高 CS、唤醒等待 → write 返回 → 用户程序退出 → DAC 芯片更新电压输出。

任何一环出问题，都可以对照这个框架进行精准排查。

10. 总结与面试自测题

这篇教程带你走完了从 SPI 物理总线到底层驱动的全过程：

认识了四根 SPI 信号线和硬件连接。
理解了 CPOL/CPHA 决定的四种模式。
掌握了 Linux SPI 子系统的分层模型，关键结构体 spi_device、spi_driver、spi_transfer。
学会了在设备树中添加 SPI 从设备节点，并通过 compatible 与驱动绑定。
完成了字符设备驱动的编写，使用 spi_sync_transfer 发送数据。
分析了 TLC5615 的数据格式，并在 write 函数中实现了位操作转换。
最后在开发板上实际装载并成功控制 DAC 输出。

面试自测题（附答案）

1. SPI 总线有几根线？分别是什么？

答：4 根，SCK（时钟）、MOSI（主发从收）、MISO（主收从发）、CS（片选，通常低有效）。

2. 什么是 CPOL 和 CPHA？它们在设备树中如何指定？

答：CPOL 定义空闲时钟电平（0 低 1 高），CPHA 定义数据采样边沿（0 第一边沿，1 第二边沿）。设备树中通过 spi-cpol 和 spi-cpha 布尔属性设置。

3. 在 Linux SPI 子系统中，spi_transfer 和 spi_message 的关系是什么？

答：spi_transfer 描述单次传输（TX/RX 缓冲区、长度）。spi_message 是多个 spi_transfer 的集合，保证它们被原子地执行（CS 在整条消息期间保持有效）。

4. 设备树中 compatible 属性有什么作用？

答：它告诉内核设备的型号，内核用它来匹配对应的驱动程序。驱动程序通过 of_match_table 声明自己支持的 compatible 列表，匹配成功后调用 probe 函数。

5. 驱动中的 probe 函数主要做哪些事情？

答：①获取并保存 spi_device；②初始化硬件（如配置时钟、复位）；③注册字符设备/创建 sysfs 接口；④创建设备节点，让用户空间可以操作。

6. copy_from_user 和 copy_to_user 为什么是必需的？

答：因为用户空间和内核空间的内存是隔离的，不能直接解引用用户指针。这两个函数会处理地址合法性检查和缺页异常，安全地拷贝数据。

7. 如果板子上有两个同样的 SPI 设备，分别挂在 CS0 和 CS1，驱动应该怎么做才能同时支持？

答：不能在驱动中用单一全局变量 g_spi 指向设备。应当将 spi_device 填到 file 的 private_data 或者用 spi_set_drvdata 和 container_of 从 spi_device 获取私有结构。每次 open 时根据次设备号或 inode 定位到对应的 spi_device，避免覆盖。

8. TLC5615 的 12 位帧与 16 位帧在使用上有何区别？代码中 val <<= 2; val &= 0x0fff; 换成 val <<= 4 再发两个字节会怎样？

答：本驱动直接按 16 位帧发送，代码中的移位和掩码实现了高 4 位为 0、接着 10 位数据、低 2 位为 0 的正确帧格式。如果改成 val <<= 4，会导致数据偏移到更高位，超出 12 位范围，发送的时序不符合芯片要求，输出电压会出错。

从零开始学习 Linux SPI 驱动开发（基于 IMX6ULL + TLC5615 DAC）
