【3D】Stereo Matching learning notes

文章目录

1、精度分析
[2、SceneFlow 的焦距和基线](#2、SceneFlow 的焦距和基线)
- [1. 核心参数数值](#1. 核心参数数值)
- [2. 深度计算关系](#2. 深度计算关系)
3、评价指标
- [1️⃣ MAE（Mean Absolute Error）](#1️⃣ MAE（Mean Absolute Error）)
- [2️⃣ RMSE（Root Mean Square Error）](#2️⃣ RMSE（Root Mean Square Error）)
- [3️⃣ AbsRel（Absolute Relative Error）](#3️⃣ AbsRel（Absolute Relative Error）)
- [4️⃣ δ < 1.25（Accuracy）](#4️⃣ δ < 1.25（Accuracy）)

1、精度分析

Q：f_pixel = 609.83517297264575 # 校正后焦距（取 P1 $0,0$ ） B_meters = 65.03404857 / 1000.0 # 基线 mm → m 双目深度估计，B 和 f 参数如上图所示，如果视差精度为 x 个像素，不同距离下深度的估计出来的误差范围是多少，绘制为曲线 x 的取值范围 0.1 到 1，每隔 0.2 绘制一条曲线， x = 0.1 x = 0.3 ...横坐标 20 cm 到 60 cm，纵坐标单位 mm

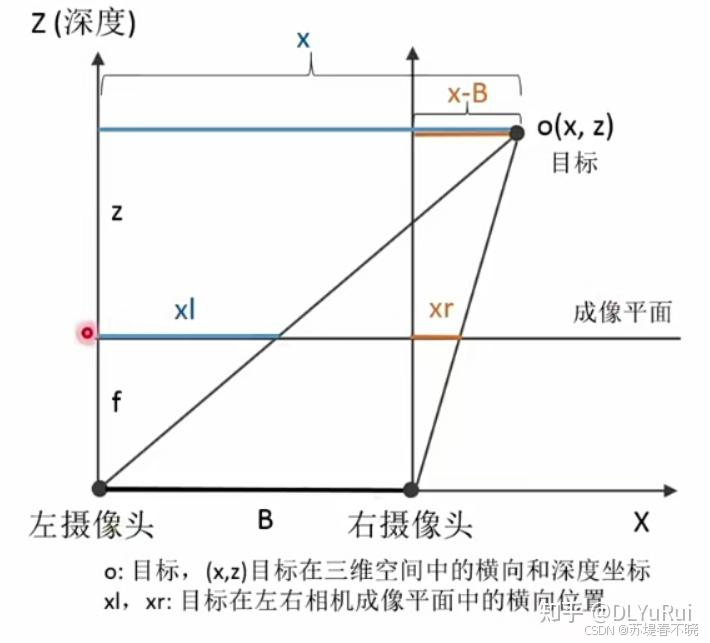

根据校正后焦距 f p i x e l f_{pixel} fpixel 和基线 B B B，双目系统的深度计算公式为： Z = f ⋅ B d Z = \frac{f \cdot B}{d} Z=df⋅B

深度误差 Δ Z \Delta Z ΔZ 与视差误差 Δ d \Delta d Δd 的关系可以通过对 Z Z Z 求导得出： Δ Z = ∣ ∂ Z ∂ d ∣ ⋅ Δ d = f ⋅ B d 2 ⋅ Δ d = Z 2 f ⋅ B ⋅ Δ d \Delta Z = \left| \frac{\partial Z}{\partial d} \right| \cdot \Delta d = \frac{f \cdot B}{d^2} \cdot \Delta d = \frac{Z^2}{f \cdot B} \cdot \Delta d ΔZ= ∂d∂Z ⋅Δd=d2f⋅B⋅Δd=f⋅BZ2⋅Δd

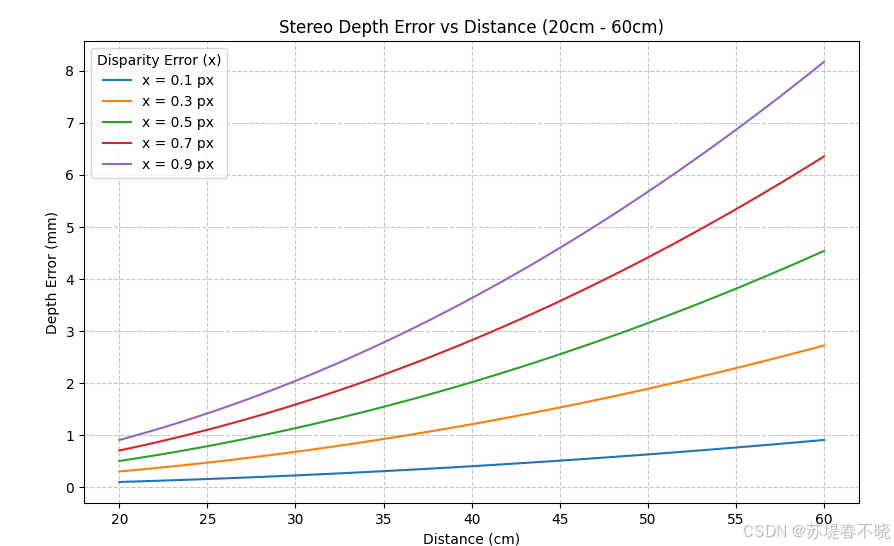

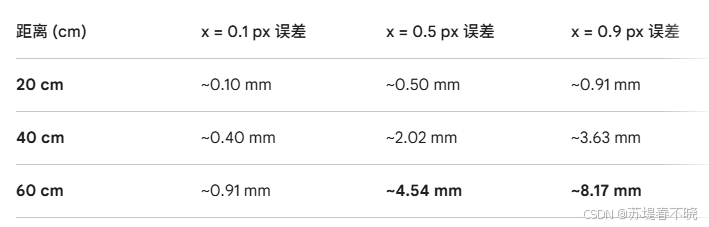

深度误差分析与可视化根据该公式，深度误差与距离的平方成正比。在 20 cm 到 60 cm内，不同视差精度 x x x 对深度估计的影响如下：

py 复制代码

import numpy as np
import matplotlib.pyplot as plt

# 核心参数定义
f_pixel = 609.83517297264575  # 校正后焦距
B_mm = 65.03524912178487      # 基线长度(mm)
f_B = f_pixel * B_mm          # 重投影常数

# 距离范围 (mm)
Z = np.linspace(200, 600, 100)

# 视差精度范围 x (0.1, 0.3, 0.5, 0.7, 0.9)
x_values = np.arange(0.1, 1.1, 0.2)

plt.figure(figsize=(10, 6))

for x in x_values:
    # 深度误差公式: delta_Z = (Z^2 / (f*B)) * x
    delta_Z = (Z**2 / f_B) * x
    plt.plot(Z/10, delta_Z, label=f'x = {x:.1f} px')

plt.title('Stereo Depth Error vs Distance (20cm - 60cm)')
plt.xlabel('Distance (cm)')
plt.ylabel('Depth Error (mm)')
plt.grid(True, linestyle='--', alpha=0.7)
plt.legend(title='Disparity Error (x)')
plt.show()

2、SceneFlow 的焦距和基线

Scene Flow 数据集（由 FlyingThings3D、Driving 和 Monkaa 三个子集组成）由于是合成数据集。

根据该数据集的官方文档和主流视觉算法实现，其核心参数 b b b（基线）和 f f f（焦距）如下：

1. 核心参数数值

焦距 f f f ：1050 像素 (pixel)
- 在渲染这些合成图像时，虚拟相机的焦距被统一设定为 1050 像素。
基线 b b b (Baseline) ：1.0 单位 (unit)
- 在虚拟 3D 空间中，左右相机的距离被设定为一个标准单位。在计算物理深度时，通常将其视作 1.0 1.0 1.0。
分辨率 (Resolution) ：960 x 540
- 这是该数据集的标准输出图像尺寸。

2. 深度计算关系

在 Scene Flow 数据集中，视差（Disparity） d d d 与深度 Z Z Z 的转换关系依然遵循标准公式：
Z = f ⋅ b d = 1050 × 1.0 d Z = \frac{f \cdot b}{d} = \frac{1050 \times 1.0}{d} Z=df⋅b=d1050×1.0

计算得到的深度，要乘以基线的实际单位，eg xxx mm

3、评价指标

1️⃣ MAE（Mean Absolute Error）

M A E = 1 N ∑ i = 1 N ∣ Z ^ i − Z i ∣ \mathrm{MAE} = \frac{1}{N} \sum_{i=1}^{N} |\hat{Z}_i - Z_i| MAE=N1i=1∑N∣Z^i−Zi∣

平均绝对误差：预测深度和真实深度的平均偏差。

2️⃣ RMSE（Root Mean Square Error）

R M S E = 1 N ∑ i = 1 N ( Z ^ i − Z i ) 2 \mathrm{RMSE} = \sqrt{\frac{1}{N} \sum_{i=1}^{N} (\hat{Z}_i - Z_i)^2} RMSE=N1i=1∑N(Z^i−Zi)2

对大误差更敏感（平方惩罚）。

3️⃣ AbsRel（Absolute Relative Error）

A b s R e l = 1 N ∑ i = 1 N ∣ Z ^ i − Z i ∣ Z i \mathrm{AbsRel} = \frac{1}{N} \sum_{i=1}^{N} \frac{|\hat{Z}_i - Z_i|}{Z_i} AbsRel=N1i=1∑NZi∣Z^i−Zi∣

相对误差（无尺度误差）

4️⃣ δ < 1.25（Accuracy）

δ = max ⁡ ( Z ^ , Z ) min ⁡ ( Z ^ , Z ) < 1.25 \delta = \frac{\max(\hat{Z}, Z)}{\min(\hat{Z}, Z)} < 1.25 δ=min(Z^,Z)max(Z^,Z)<1.25

预测深度在允许比例误差范围内的比例
