Minimum 节点是 Unity Shader Graph 中一个基础但功能强大的数学运算节点，用于比较两个输入值并返回其中的较小值。在着色器编程中，这种最小值操作广泛应用于各种视觉效果制作，从简单的颜色混合到复杂的材质表现，都能看到它的身影。该节点的核心价值在于它能够以简洁的方式实现复杂的逻辑判断，让着色器开发者能够更高效地创建各种视觉特效。
在图形渲染中，经常需要根据特定条件选择使用哪个数值，Minimum 节点正是为此而生。它不仅仅是一个简单的比较工具，更是构建复杂着色器逻辑的基础构建块。无论是控制光照强度、管理纹理混合，还是实现特殊的视觉效果，Minimum 节点都能提供精确的数值控制能力。
描述

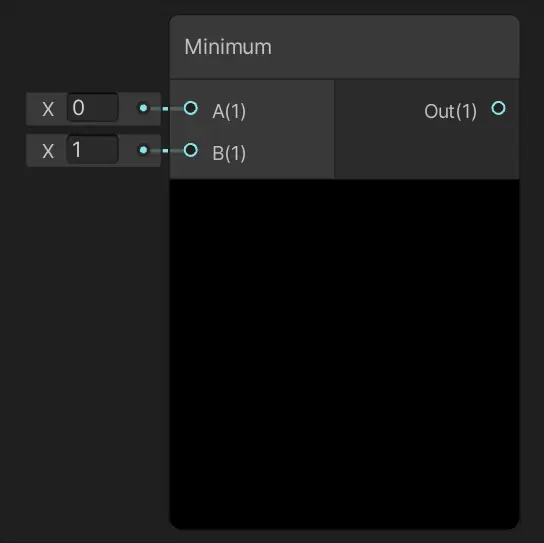

Minimum 节点的功能非常直观且专一：它接收两个输入值 A 和 B，经过内部比较后，输出这两个值中较小的一个。这种操作在数学上称为"最小值函数"，在编程中通常表示为 min(A, B)。
从数学角度来看，Minimum 节点执行的操作可以表示为：Out = A < B ? A : B。这意味着如果 A 小于 B，则输出 A；否则输出 B。这种简单的比较逻辑在着色器编程中有着极其广泛的应用场景。
Minimum 节点支持动态矢量类型，这意味着它可以处理各种维度的数据，包括：
- 浮点数 (Float)
- 二维矢量 (Vector2)
- 三维矢量 (Vector3)
- 四维矢量 (Vector4)
这种灵活性使得 Minimum 节点能够同时处理单个数值和复杂的多维数据，大大扩展了其应用范围。例如，可以一次性比较两个颜色值（Vector3）的所有通道，找出每个通道上的最小值。
在性能方面，Minimum 节点通常会被编译为 GPU 原生支持的高效指令，因此在着色器中使用它不会带来明显的性能开销。这使得它成为实现各种效果时的首选工具之一。
端口
Minimum 节点的端口设计简洁明了，包括两个输入端口和一个输出端口，每个端口都有其特定的功能和用途。
输入端口
- A 端口
- 方向：输入
- 类型：动态矢量
- 描述：作为比较的第一个输入值。可以接受任意维度的矢量数据，从简单的浮点数到复杂的四维矢量。在实际使用中，A 端口通常连接需要参与比较的第一个数值源，例如纹理采样结果、时间参数或其他数学运算的输出。
- B 端口
- 方向：输入
- 类型：动态矢量
- 描述：作为比较的第二个输入值。与 A 端口一样，支持各种维度的矢量数据。B 端口通常连接比较的基准值或第二个数值源。当 A 和 B 端口连接的数值类型维度不同时，Shader Graph 会自动进行类型转换和匹配。
输出端口
- Out 端口
- 方向：输出
- 类型：动态矢量
- 描述：输出 A 和 B 中的较小值。输出的维度与输入值的维度保持一致。例如，如果输入两个 Vector3 类型的数据，输出也会是 Vector3 类型，其中每个分量都是对应输入分量的最小值。
端口使用注意事项
- 当连接不同维度的数据时，Shader Graph 会自动进行适当的类型转换。例如，将一个 Float 值与 Vector3 连接时，Float 值会被扩展为各个分量相同的 Vector3。
- 输入端口支持直接连接常量值，也可以通过其他节点提供动态计算的数值。
- 输出端口可以连接到任何接受相应数据类型输入的端口，包括颜色输入、数值参数或其他数学运算节点。
生成的代码示例
理解 Minimum 节点在底层如何实现对于深入学习 Shader Graph 至关重要。通过查看生成的代码，我们可以更好地理解节点的运作原理，并在需要时进行手动优化或自定义实现。
基本代码结构
Minimum 节点在 HLSL 代码中的典型实现如下：
c++
HLSL
void Unity_Minimum_float4(float4 A, float4 B, out float4 Out)
{
Out = min(A, B);
}这段代码展示了一个处理 float4 类型数据的 Minimum 节点实现。函数接收两个 float4 参数 A 和 B，通过 HLSL 内置的 min 函数计算最小值，并将结果存储在输出参数 Out 中。
不同数据类型的实现
根据输入数据类型的不同，Shader Graph 会生成相应版本的函数：
Float 类型：
c++
HLSL
void Unity_Minimum_float(float A, float B, out float Out)
{
Out = min(A, B);
}Vector2 类型：
c++
HLSL
void Unity_Minimum_float2(float2 A, float2 B, out float2 Out)
{
Out = min(A, B);
}Vector3 类型：
c++
HLSL
void Unity_Minimum_float3(float3 A, float3 B, out float3 Out)
{
Out = min(A, B);
}自定义实现变体
在某些情况下，开发者可能需要自定义的最小值函数，例如为了兼容不同的渲染管线或添加特殊功能：
支持半精度浮点数：
c++
HLSL
void Unity_Minimum_half(half A, half B, out half Out)
{
Out = min(A, B);
}添加阈值的最小值函数：
c++
HLSL
void Unity_MinimumWithThreshold_float(float A, float B, float Threshold, out float Out)
{
Out = min(A, B);
// 可以添加额外的逻辑，如确保结果不低于某个阈值
Out = max(Out, Threshold);
}代码优化技巧
理解生成的代码后，我们可以应用一些优化技巧：
- 当连续使用多个 Minimum 节点时，可以考虑合并它们以减少函数调用次数。
- 对于常量比较，可以在 CPU 端预先计算结果，避免在着色器中执行不必要的计算。
- 使用适当的精度修饰符（如 half 代替 float）可以在移动设备上提高性能。
在自定义函数中使用
Minimum 操作也可以集成到更大的自定义函数中：
c++
HLSL
void Unity_CustomLighting_float(float3 Albedo, float3 LightColor, float LightIntensity, out float3 Out)
{
// 计算基础光照
float3 baseLighting = Albedo * LightColor * LightIntensity;
// 使用最小值限制最大亮度
float3 maxAllowed = float3(1.0, 1.0, 1.0);
float3 finalLighting = min(baseLighting, maxAllowed);
Out = finalLighting;
}这个例子展示了如何在自定义光照函数中使用 Minimum 操作来限制最大亮度，防止颜色值超过有效范围。
