随着数据爆炸式增长与存储安全等级提升，高端安全存储系统已成为数据中心与关键信息基础设施的核心。电源与电机驱动系统作为设备"能源基石与执行单元"，为硬盘阵列、散热风扇、安全模块等关键负载提供稳定、高效的电能转换与驱动，而功率器件的选型直接决定系统供电质量、散热效率、功率密度及长期可靠性。本文针对安全存储系统对不间断运行、高效散热、数据安全与紧凑布局的严苛要求，以场景化适配为核心，形成一套可落地的功率器件优化选型方案。

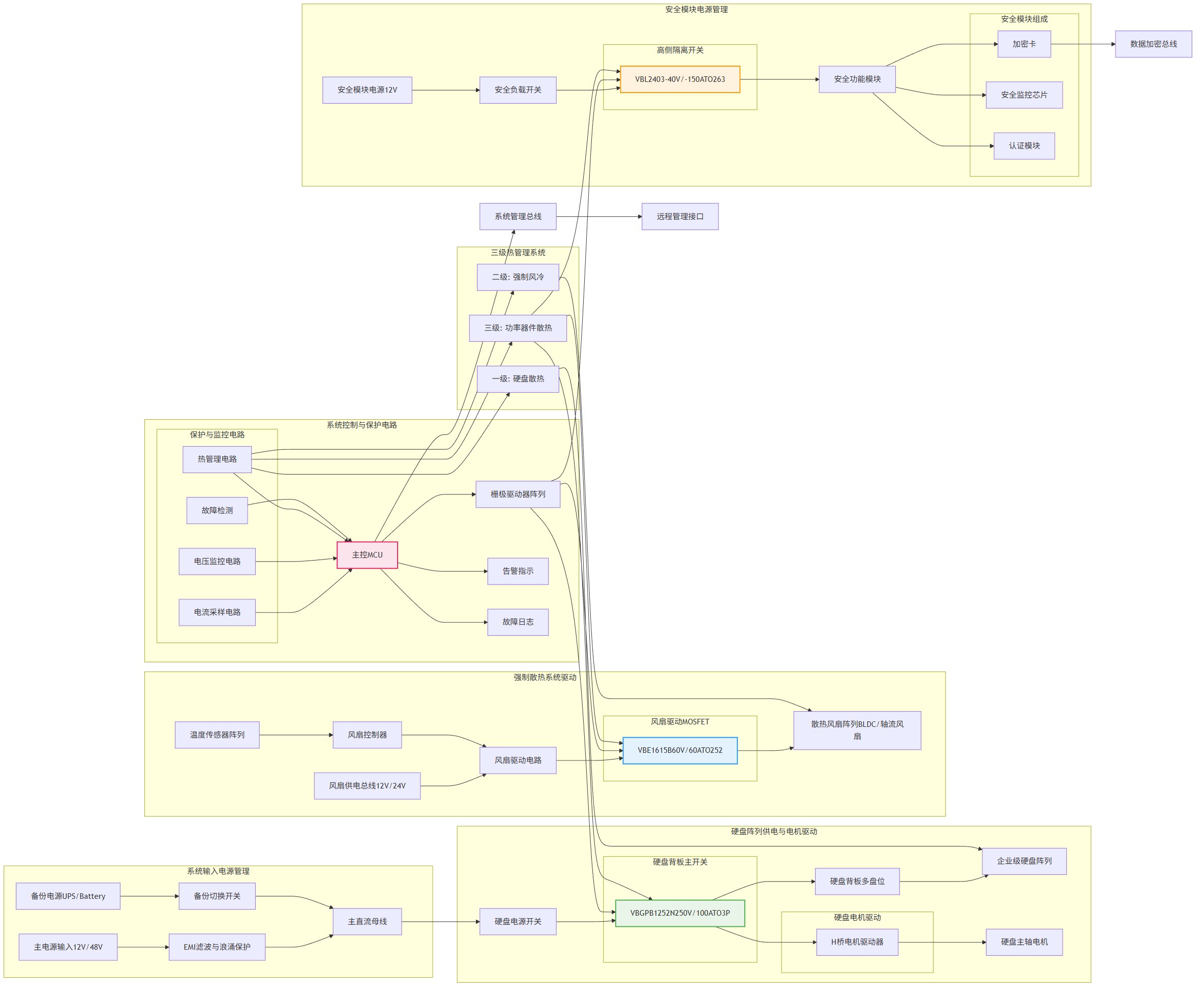

图1: 高端安全存储系统方案与适用功率器件型号分析推荐VBE1615B与VBM16R20与VBGPB1252N与VBL2403与产品应用拓扑图_01_total
一、核心选型原则与场景适配逻辑
（一）选型核心原则：四维协同适配
器件选型需围绕电压、损耗、封装、可靠性四维协同适配，确保与系统工况精准匹配：
-
电压裕量充足：针对12V/48V/高压直流母线，额定耐压预留充足裕量，应对硬盘启停反冲、热插拔浪涌及电网波动。
-
低损耗优先：优先选择低导通电阻Rds(on)/VCEsat（降低传导损耗）、低开关特性器件（降低开关损耗），适配7x24小时连续运行与高能效要求，降低散热系统压力。
-
封装匹配需求：大功率、高发热环节选用TO247、TO3P等高热容量封装；中等功率或空间受限环节选用TO220、TO252；逻辑控制与小功率开关选用小型化封装。
-
可靠性冗余：满足MTBF数万小时要求，关注雪崩耐量、宽结温范围及长期工作稳定性，适配金融、国防等对数据完整性要求极高的场景。
（二）场景适配逻辑：按负载类型分类
按系统功能分为三大核心场景：一是硬盘阵列供电与电机驱动（动力与数据核心），需大电流、低纹波供电与高效驱动；二是系统强制散热风扇驱动（可靠性保障），需高效、长寿命驱动；三是安全与监控模块电源管理（安全关键），需高隔离度、快速响应的开关控制。
二、分场景器件选型方案详解
（一）场景1：硬盘阵列供电与电机驱动------动力与数据核心器件
硬盘（尤其是企业级硬盘）启动瞬间存在数倍于额定值的峰值电流，要求供电链路具备高电流能力与低导通损耗，同时需考虑背板热插拔产生的电压应力。
推荐型号：VBGPB1252N（N-MOS，250V，100A，TO3P）
-
参数优势：SGT技术实现10V下Rds(on)低至16mΩ，100A连续电流能力满足多盘位并行启动需求；250V高耐压为48V母线提供超过5倍裕量，有效抵御浪涌；TO3P封装热性能优异，利于大功耗散热。
-
适配价值：用作硬盘背板主电源开关或电机驱动H桥下管，极低的导通损耗可显著降低供电链路温升，提升电源转换效率至95%以上，保障硬盘供电电压稳定性，延长硬盘寿命。
-
选型注意：需评估系统总硬盘数量及并发启动峰值电流，确保器件电流裕量；配套使用带缓启动功能的热插拔控制器，并加强PCB敷铜与散热设计。
（二）场景2：系统强制散热风扇驱动------可靠性保障器件
系统散热风扇（通常为12V/24V BLDC或高压轴流风扇）需长期连续运行，要求驱动器件效率高、热阻低，以保障散热系统自身可靠性。
推荐型号：VBE1615B（N-MOS，60V，60A，TO252）
- 参数优势：Trench技术实现超低导通电阻（10V下仅10mΩ），60A连续电流轻松驱动多组并联风扇；60V耐压适配12V/24V总线并留有高裕量；TO252封装在紧凑空间内提供良好散热能力。
图2: 高端安全存储系统方案与适用功率器件型号分析推荐VBE1615B与VBM16R20与VBGPB1252N与VBL2403与产品应用拓扑图_02_hdd
-
适配价值：用于风扇电机驱动电路，低损耗特性可减少驱动板发热，允许风扇在更高PWM频率下工作以降低可闻噪声，支持基于温度传感器的无级调速，实现静音与高效散热的平衡。
-
选型注意：根据风扇总功率与启动电流选型，建议并联使用以均流散热；栅极驱动需优化以减小开关损耗，布局时靠近风扇接口。
（三）场景3：安全模块电源管理与隔离开关------安全关键器件
安全存储模块（如加密卡、安全监控芯片）需独立、可靠的电源路径管理，支持快速上下电与故障隔离，确保在异常情况下核心数据模块的安全。
推荐型号：VBL2403（P-MOS，-40V，-150A，TO263）
-
参数优势：极低的导通电阻（10V下仅3mΩ）确保电源路径压降最小化，-150A超大电流能力满足多模块并联需求；-40V耐压适用于12V/24V系统的高侧开关应用；TO263封装便于焊接与散热。
-
适配价值：用作安全模块的负载开关，实现毫秒级电源隔离。在系统检测到安全威胁或模块故障时，可快速切断供电，防止故障扩散。低导通压降避免了对模块供电电压的影响。
-
选型注意：用于高侧开关时需配置合适的电平转换驱动电路；建议在源极和漏极之间加入TVS管以吸收感性关断浪涌；需为安全模块设计独立的过流检测与保护电路。
三、系统级设计实施要点
（一）驱动电路设计：匹配器件特性
-
VBGPB1252N：配套大电流驱动IC或分立推挽电路，确保栅极电荷快速充放，减小开关损耗。功率回路布局紧凑以减小寄生电感。
-
VBE1615B：可由专用风扇驱动IC或MCU的预驱输出直接驱动，栅极串联小电阻抑制振铃。
-
VBL2403：采用NPN三极管或专用高侧开关驱动IC实现栅极电平转换，确保快速、稳定关断。

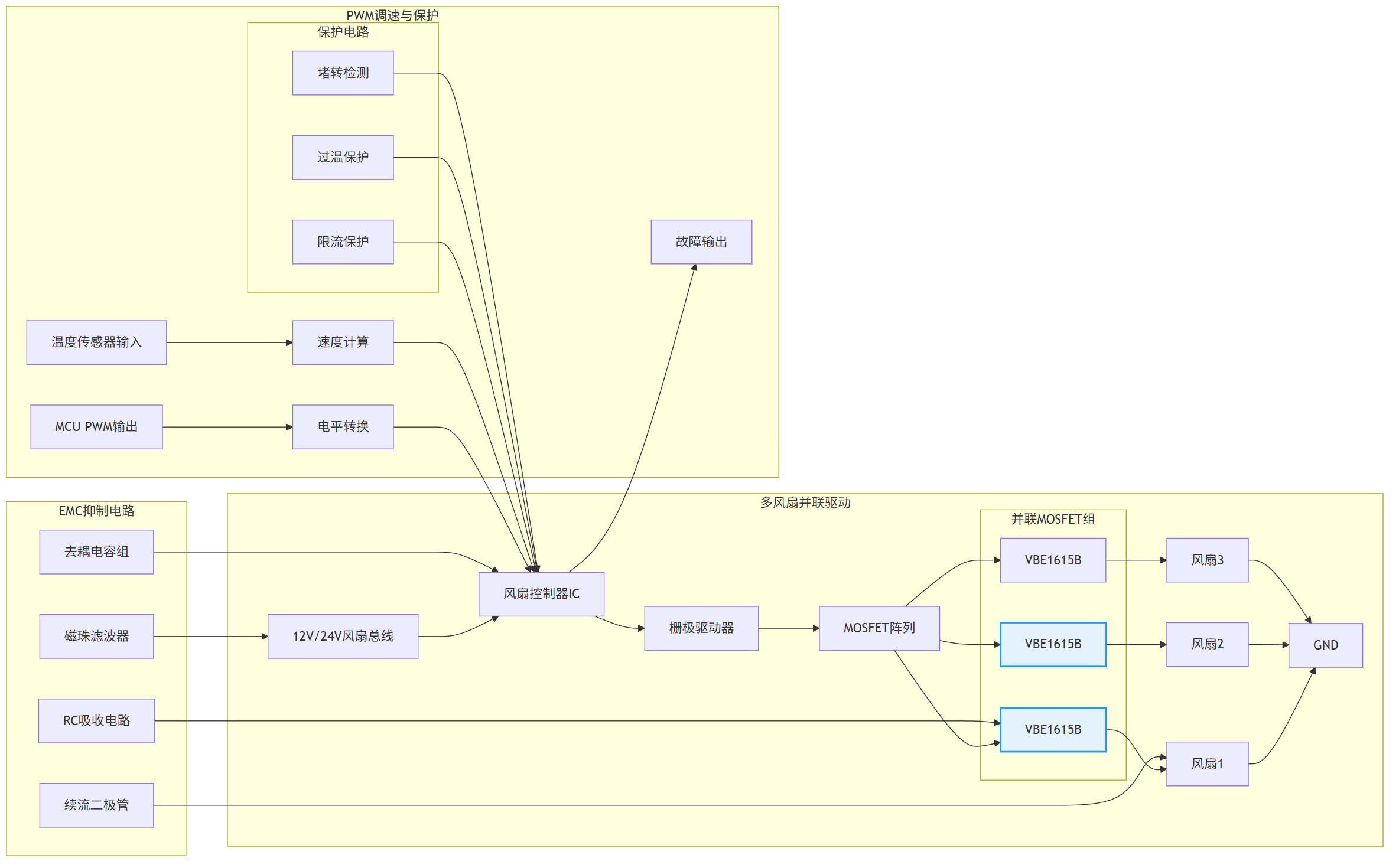

图3: 高端安全存储系统方案与适用功率器件型号分析推荐VBE1615B与VBM16R20与VBGPB1252N与VBL2403与产品应用拓扑图_03_fan
（二）热管理设计：分级散热
-
VBGPB1252N：必须配备散热器，采用导热硅脂紧密贴合，PCB上预留大面积敷铜并增加散热过孔。
-
VBE1615B：在PCB上设计足够的敷铜区域（建议≥150mm²）作为散热面，可考虑使用小型夹片散热器。
-
VBL2403：利用TO263封装金属背板焊接至PCB大面积铜箔进行散热，保证连续工作时的温升可控。
整机风道设计需确保气流能有效经过主要功率器件散热面。
（三）EMC与可靠性保障
- EMC抑制
-
硬盘供电回路：VBGPB1252N的漏源极并联高频陶瓷电容，电源输入端布置π型滤波器。
-
风扇驱动回路：VBE1615B的电机线端并联RC吸收电路或续流二极管，以抑制反电动势噪声。
-
安全模块电源路径：VBL2403的输入输出端增加磁珠与去耦电容组，隔离数字噪声。
- 可靠性防护
-
降额设计：所有器件在最恶劣工况（高温、高电压）下，电压、电流按降额曲线使用（如结温≤105℃）。
-
过流/短路保护：硬盘供电路径设置精密采样电阻与比较器；风扇驱动电路使用带限流功能的驱动IC。
-
浪涌防护：各电源入口根据母线电压配置相应钳位电压的TVS管或压敏电阻，栅极采用电阻与TVS管组合保护。
四、方案核心价值与优化建议
（一）核心价值

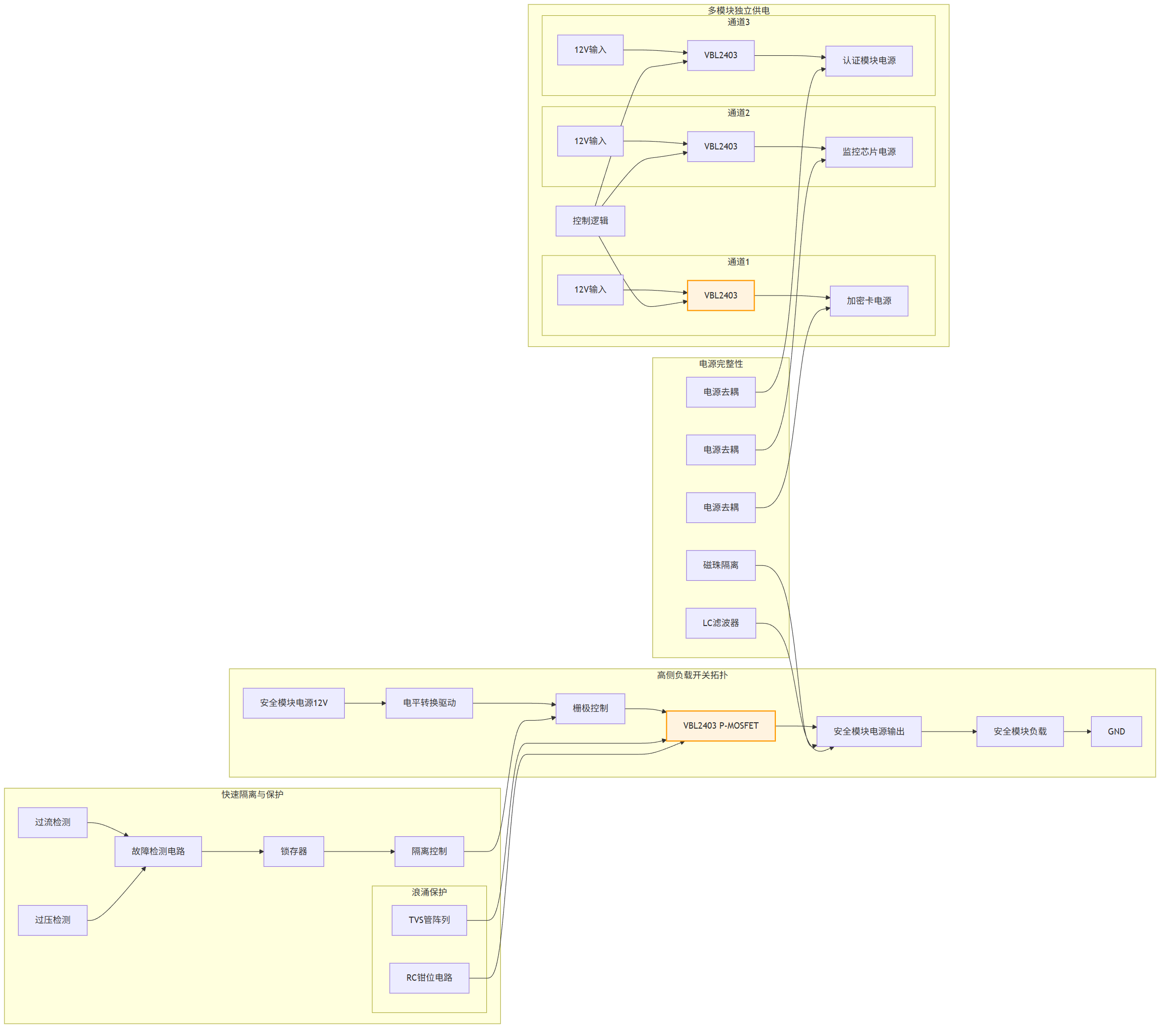

图4: 高端安全存储系统方案与适用功率器件型号分析推荐VBE1615B与VBM16R20与VBGPB1252N与VBL2403与产品应用拓扑图_04_secure
-
供电高可靠性与高效能：低损耗器件组合保障了从输入到负载端的高效电能传输，减少热量堆积，提升系统整体MTBF。
-
热管理与噪声优化：针对性的散热设计与高效风扇驱动，确保系统在满载下仍能保持低温、低噪声运行。
-
安全隔离与快速响应：专用负载开关为关键安全模块提供独立的电源保护域，实现故障隔离与快速关断，筑牢数据安全物理防线。
（二）优化建议
-
功率升级：对于全闪存阵列或更高功率系统，可并联多个VBGPB1252N或选用TO247封装的更大型号。
-
集成化方案：对于多路风扇管理，可选用集成MOSFET与驱动逻辑的智能风扇驱动芯片以简化设计。
-
高压应用：若系统采用高压直流母线（如380V），可选用VBM16R20（600V）等高压MOSFET用于PFC或初级开关。
-
备份电源切换：考虑采用VBL2403用于UPS或备份电池的切换开关，利用其大电流、低损耗特性。
功率器件选型是安全存储系统实现高可靠、高能效、高安全性的基石。本场景化方案通过精准匹配硬盘阵列、散热系统、安全模块三大核心需求，结合严谨的系统级设计，为高端存储设备研发提供关键技术参考。未来可探索宽禁带器件（SiC, GaN）在高效AC-DC前端中的应用，助力打造下一代绿色、高密度的数据存储基础设施，夯实数字经济的数据底座。
