【沁恒蓝牙开发】电压监控

weixin_456808382026-05-01 10:35

文章目录

电压监控功能介绍
代码配置
- 高精度
- 低精度
常见问题
- 打印问题：
- 蓝牙工程中配置后未生效

电压监控可以独立的监控电压的功能，常用于

①电压过低导致内核等运行不正常

③电压过低导致Flash 擦写异常

等等

电压监控功能介绍

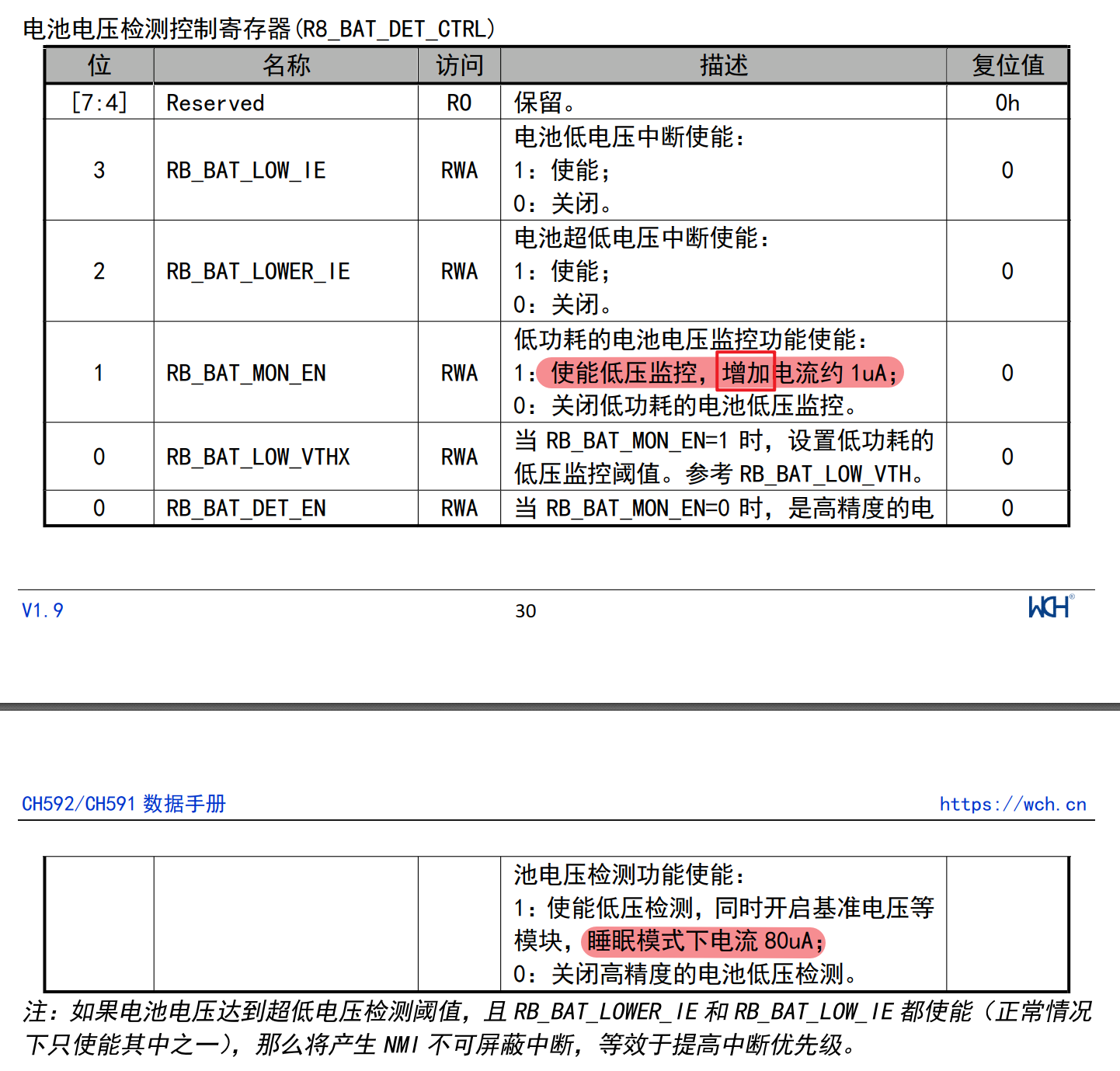

下图节选与CH59x的规格，除了基本的配置外，需要注意的是开启电压监控会增加功耗。

功耗是根据精度决定的，低精度的功耗低，高精度功耗高。

如果特别在意功耗可以分段配置，比如2.5v时使用低精度的，触发后，配置1.8V高精度的。

注：每个系列的功耗不一样，具体参考对应系列的规格书

代码配置

高精度

初始化：

c 复制代码

PowerMonitor(ENABLE,HALevel_2V5); //设置高精度触发
PFIC_EnableIRQ(NMI_IRQn);         //使能NMI中断
PWR_PeriphWakeUpCfg(ENABLE, RB_SLP_GPIO_WAKE|RB_SLP_BAT_WAKE, Long_Delay);

中断：

c 复制代码

__INTERRUPT
__HIGH_CODE
void NMI_Handler(void)
{
  DelayMs(5);
  PRINT("R8_BAT_STATUS=%x. \n",R8_BAT_STATUS);
  while(R8_BAT_STATUS&RB_BAT_STAT_LOWER) //等电压恢复
  {
    PRINT("wait...\n");
  }
  PRINT("recover...\n");
}

中断的效果是不断的在中断内等待电压恢复，因为电压不正常出中断也是没有意义的。

低精度

初始化：

c 复制代码

PowerMonitor(ENABLE,LPLevel_2V5); //使能低精度电压监控
PFIC_EnableIRQ(WDOG_BAT_IRQn);    //低精度使用此中断
PWR_PeriphWakeUpCfg(ENABLE, RB_SLP_GPIO_WAKE|RB_SLP_BAT_WAKE, Long_Delay);

中断：

c 复制代码

__INTERRUPT
__HIGH_CODE
void WDOG_BAT_IRQHandler(void)
{
  DelayMs(5);

  PRINT("R8_BAT_STATUS=%x. \n",R8_BAT_STATUS);
  while(R8_BAT_STATUS&RB_BAT_STAT_LOWER) //等电压恢复
  {
    PRINT("wait...\n");
  }
  PRINT("recover...\n");
}

常见问题

打印问题：

如果开启低功耗的时候无法打印，大概率是因为降低功耗配置为IO了，所以要再次初始化串口才可以，代码如下：

c 复制代码

__INTERRUPT
__HIGH_CODE
void NMI_Handler(void)  //或 void WDOG_BAT_IRQHandler(void)
{
  DelayMs(5);
  DebugInit();

  PRINT("R8_BAT_STATUS=%x. \n",R8_BAT_STATUS);
  while(R8_BAT_STATUS&RB_BAT_STAT_LOWER) //等电压恢复
  {
    PRINT("wait...\n");
  }
  PRINT("recover...\n");
}

蓝牙工程中配置后未生效

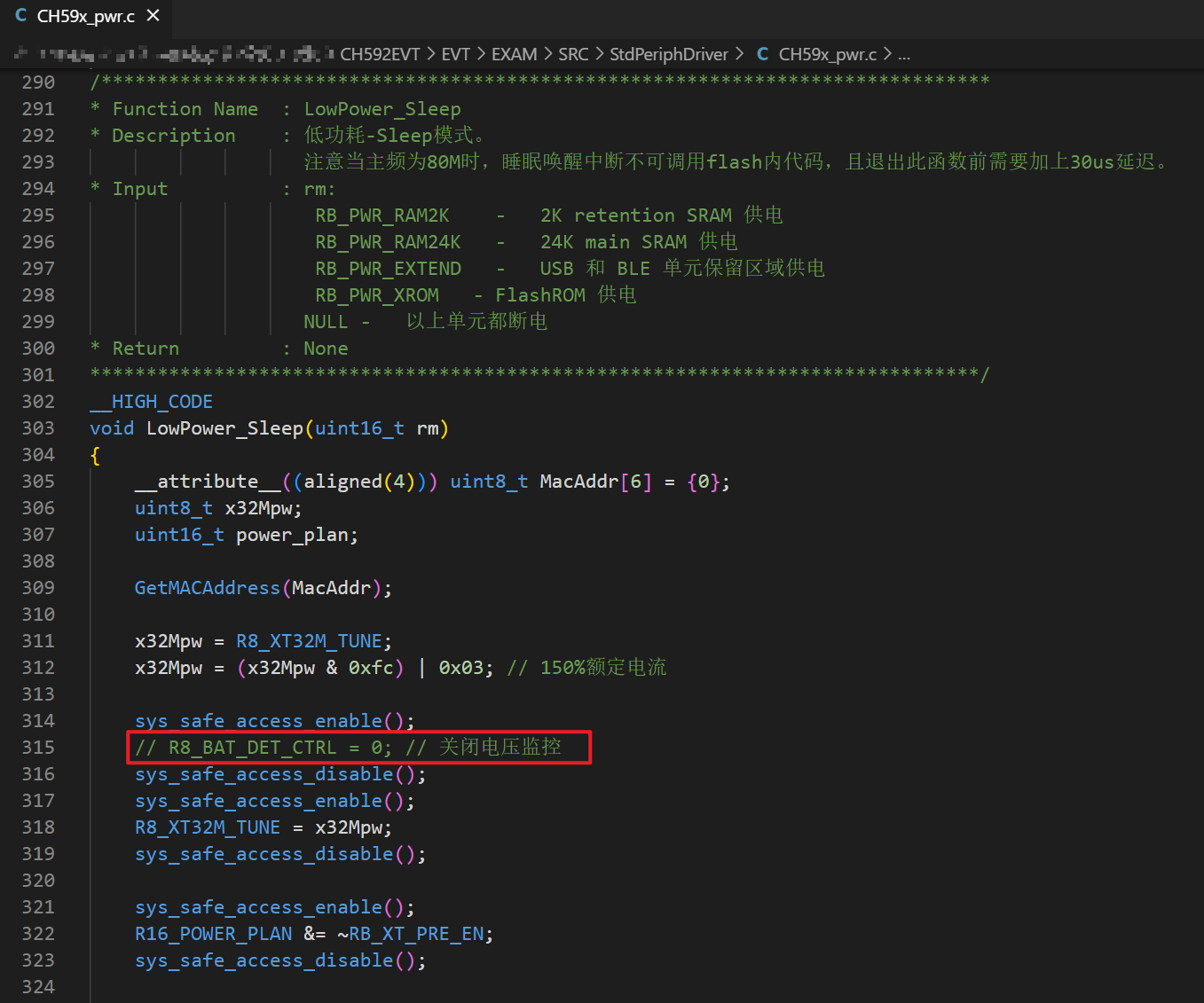

为了低功耗，使用的低功耗函数会默认关闭电压监控，需要手动注释后才能正常开启电压监控功能，下图是注释后的。
