九鼎创展 X7110 开发板（JH7110）：国产 RISC-V 多媒体平台全解析
一、前言
作为国产 RISC-V 高性能处理器的标杆，赛昉科技 JH7110 凭借强大的多媒体处理能力和丰富的扩展接口，成为工业视觉、边缘计算、智能终端等场景的热门选择。九鼎创展推出的X7110 开发板，基于 JH7110 打造了一套完整的硬件解决方案，为开发者提供了从原型验证到产品量产的一站式平台。本文将从硬件架构、核心特性、接口资源到应用场景，全面解析这款开发板的设计亮点与技术优势。
二、核心硬件平台：JH7110 处理器
1. 处理器基础规格
- 架构：64 位四核 RISC-V（RV64GC），共享 2MB 二级缓存
- 主频：最高 1.5GHz，支持动态调频调压（DVFS）
- 电源管理：搭载 AXP15060 电源 IC，支持多电源域动态调节，兼顾性能与功耗
2. 关键性能模块
表格
| 模块 | 核心能力 |
|---|---|
| CPU 子系统 | 四核 1.5GHz，单核性能对标 Arm Cortex-A55，满足通用计算需求 |
| GPU | 集成 Imagination BXE-4-32 GPU，支持 OpenGL ES 3.2、Vulkan 1.1、OpenCL 2.0，支持 3D 渲染与图形加速 |
| 多媒体引擎 | 内置 H.264/H.265/JPEG 编解码器，支持 4K@30fps 显示输出，视频处理能力拉满 |
| ISP | StarFive 自研 ISP，兼容主流相机传感器，支持图像预处理与实时视觉计算 |
三、九鼎创展 X7110 开发板硬件详解

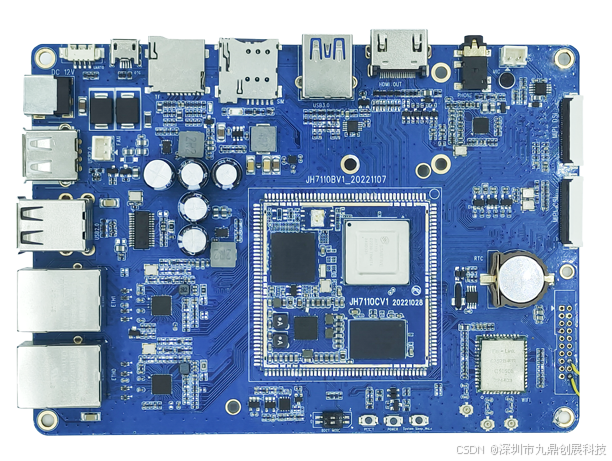

1. 整体硬件配置

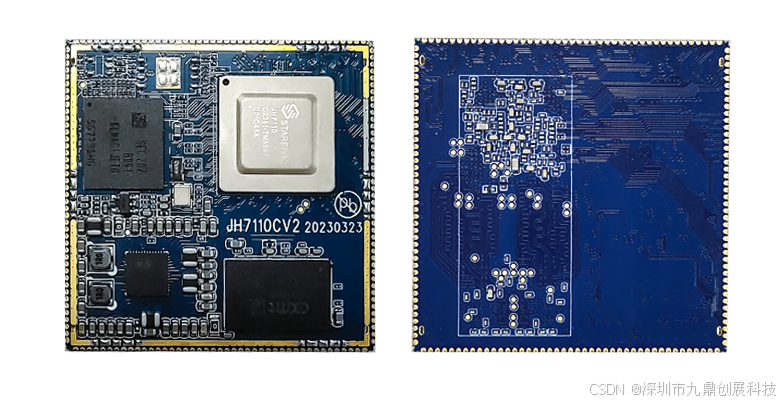

- 核心板规格（JH7110CV2） ：
- 尺寸：45mm×45mm，工业级紧凑设计
- 内存：可选 2GB/4GB/8GB LPDDR4
- 存储：可选 4GB/8GB/16GB/32GB/64GB/128GB eMMC
- 工作温度：0~70℃，适配工业场景

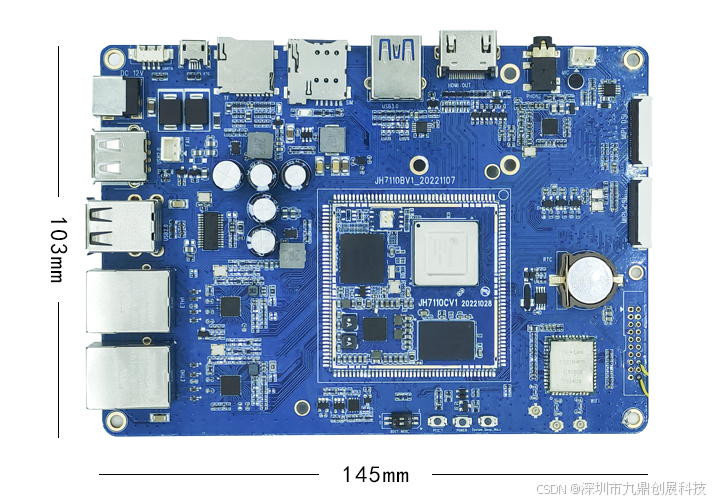

- 底板规格 ：
- 尺寸：145mm×103mm
- 供电：DC 12V 输入，支持风扇接口散热
- 核心板 + 底板的 "核心板 + 扩展板" 设计，兼顾模块化与扩展性

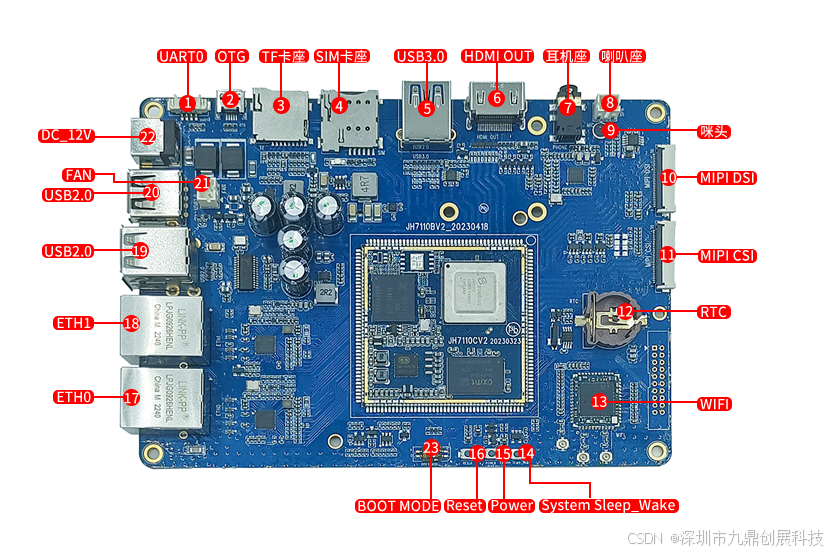

2. 接口资源全解析
开发板接口资源丰富，覆盖工业、多媒体、通信等多场景需求：
- 多媒体与显示 ：
- HDMI 2.0 输出（支持 4K@30fps）
- MIPI-DSI 显示接口（最高 2K@30fps）
- MIPI-CSI 摄像头接口，适配图像采集场景
- 音频接口：耳机输出、喇叭接口、MIC 输入，支持音频编解码
- 高速通信接口 ：
- 双路千兆以太网（GMAC），支持双网口冗余 / 分流
- USB 3.0×1 + USB 2.0×3，满足外设扩展
- PCIe 2.0 接口，支持扩展网卡、NVMe SSD 等设备
- 存储与扩展 ：
- TF 卡插槽、SIM 卡插槽，支持数据存储与蜂窝扩展
- 板载 WIFI 模块，支持无线网络连接
- 双路 CAN 接口，适配工业总线通信
- 调试与控制 ：
- UART0 调试串口（TTL 电平）
- 独立按键：复位键、电源键、休眠唤醒键
- 拨码开关，支持启动模式切换
- RTC 纽扣电池接口，实现时钟掉电保存
3. 电源与散热设计
- 采用 AXP15060 电源管理芯片，支持动态调频调压，可根据负载调整功耗
- 预留风扇电源接口，搭配散热片可满足高负载场景的散热需求
- 宽电压供电设计，适配工业环境的供电波动
四、核心技术优势与设计亮点
1. 全栈多媒体处理能力
JH7110 内置的 ISP 与编解码引擎，搭配开发板的 HDMI、MIPI 接口，可一站式实现 "图像采集 - 编解码 - 显示输出" 全流程处理，无需额外硬件，适合智能摄像头、视频会议终端、车载娱乐等场景。
2. 丰富的扩展接口，适配多场景需求
- 双千兆网口 + 双 CAN 接口，满足工业网关、边缘计算设备的多协议通信需求
- PCIe 接口支持高速外设扩展，可实现高速数据传输与 AI 加速模块扩展
- 双路 USB 接口与多种存储方案，灵活适配不同数据存储需求
3. 模块化核心板设计，助力产品快速落地
核心板与底板分离的设计，既降低了开发阶段的验证成本，也为后续量产提供了可直接复用的核心模块。开发者可基于核心板快速定制底板，缩短产品上市周期。
4. 完善的系统支持与开发基础
开发板支持 Linux 操作系统，适配 Debian、OpenWrt 等主流发行版，搭配丰富的驱动支持，为开发者提供了成熟的软件生态基础，无需从零开始适配系统。
五、典型应用场景
- 工业视觉与边缘计算：依托 MIPI-CSI 接口与 ISP 能力，实现工业相机图像采集、预处理与边缘 AI 推理
- 智能终端与多媒体设备：HDMI 输出 + GPU 图形加速，适配迷你主机、数字标牌、视频盒子等设备
- 工业控制与网关：双千兆网口 + CAN 接口，实现工业设备数据采集、协议转换与远程通信
- 车载电子：宽温设计 + 低功耗管理，适配车载中控、行车记录仪等场景
- RISC-V 学习与原型验证：丰富的接口与完善的系统支持，是 RISC-V 架构学习、开源项目开发的优质平台
六、总结
九鼎创展 X7110 开发板基于赛昉 JH7110 处理器，打造了一款兼顾性能、扩展性与易用性的国产 RISC-V 开发平台。其强大的多媒体处理能力、丰富的工业级接口与模块化设计，既满足了开发者的原型验证需求，也为后续产品量产提供了可靠的硬件基础。随着 RISC-V 生态的持续完善，这类高性能国产开发板将成为嵌入式开发者的重要选择，推动国产自主可控技术在更多场景的落地应用。
