高程异常计算器：一款集成Geoid、重力场与地磁场的专业工具

0. 引子

在测绘、地质勘探、地球物理等领域，经常需要将大地高（椭球高） 转换为正常高（85高程），或者获取某点的重力异常、垂线偏差、地磁场要素。传统做法是分别使用Geoid模型、重力场模型和地磁场模型，手动计算、拼接，效率低且易出错。

本文将介绍一款自研的高程异常计算器（C# WinForms），它集成了：

大地水准面模型（如EGM2008/EGM2020，.pgm格式）
重力场模型（.egm格式，可计算重力位、垂线偏差）
地磁场模型（内置WMM2025，可计算磁偏角/磁倾角/总强度）
局部拟合功能（平面/二次曲面，用于残差精化）
批量处理、KML导出、精度评估等实用功能

软件核心算法基于C# + MathNet.Numerics（SVD求解）、GeographicLib等库，全部代码可编译运行。

本文适合：测绘工程师、GIS开发者、地球物理爱好者、C#桌面开发学习者。

1. 软件主要功能概览

功能模块	说明
模型加载	支持.pgm网格Geoid文件、.egm重力场文件夹、自动加载WMM2025地磁模型
批量计算	导入CSV/TXT点位（点名,纬度,经度,椭球高），一键输出高程异常、正常高、重力分量、垂线偏差、地磁要素
区域拟合	利用已知点（椭球高+正常高）计算ΔH残差，构建平面/二次曲面模型，提高局部精度
检查点评估	用独立检查点计算残差统计（平均值、标准差、RMS），评价拟合质量
未知点预测	输入未知点大地高，输出经模型修正的正常高
结果导出	CSV表格、KML点位（可在Google Earth中可视化）
注册保护	基于硬盘序列号的MD5注册机制，适合商业化分发

2. 核心算法与原理

2.1 高程异常与正常高转换

高程异常 ζ = h - H85，其中 h 为大地高，H85 为正常高。
软件通过Geoid模型直接获取 ζ，进而 H85 = h - ζ。

2.2 拟合模型（残差精化）

有时Geoid模型在局部区域存在系统偏差，利用实测正常高点计算残差：

ΔH = (h - H85_实测) - ζ_模型

然后建立残差与地理坐标的拟合函数：

平面拟合 ：ΔH = a*x + b*y + c
二次曲面拟合 ：ΔH = a*x² + b*y² + c*x*y + d*x + e*y + f

经过标准化 后使用SVD分解求解最小二乘，保证数值稳定性。

2.3 重力场与垂线偏差

利用.egm模型文件（如EGM2008），可计算：

重力位 W
重力矢量分量 gx, gy, gz
垂线偏差分量 ξ(子午圈), η(卯酉圈)，输出单位为角秒

2.4 地磁场

使用 CoordinateSharp.Magnetic 库内置的WMM2025模型，计算：

总强度 (nT)
磁偏角 Declination (°)
磁倾角 Inclination (°)

3. 软件界面与使用步骤

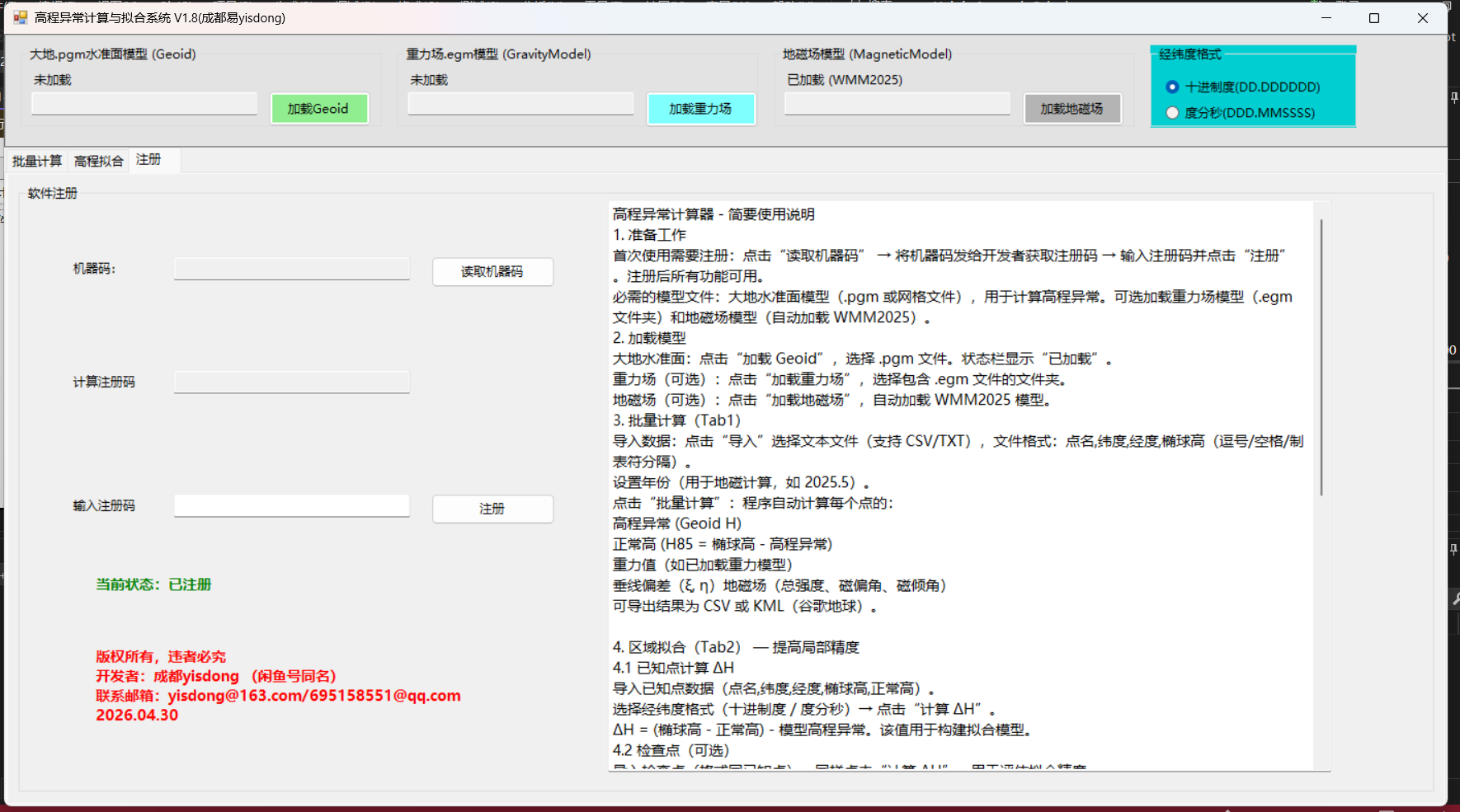

3.1 首次运行与注册

点击"读取机器码" → 复制机器码 → 向作者索要注册码 → 输入并注册。
注册成功后所有功能启用。

3.2 加载模型

Geoid ：选择 .pgm 文件（如 egm2008-5.pgm）。
重力场 （可选）：选择包含 .egm 文件的文件夹。
地磁场：点击"加载地磁场"，自动加载WMM2025。

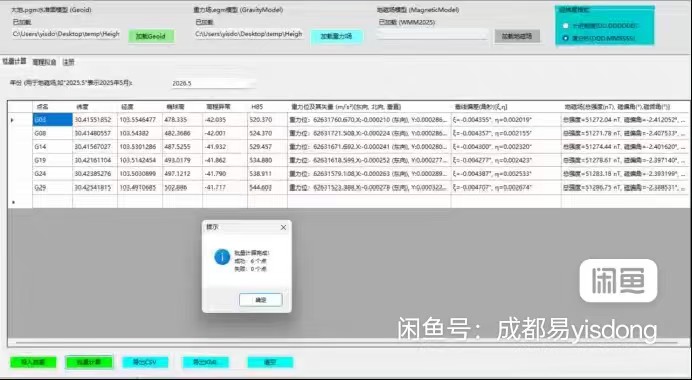

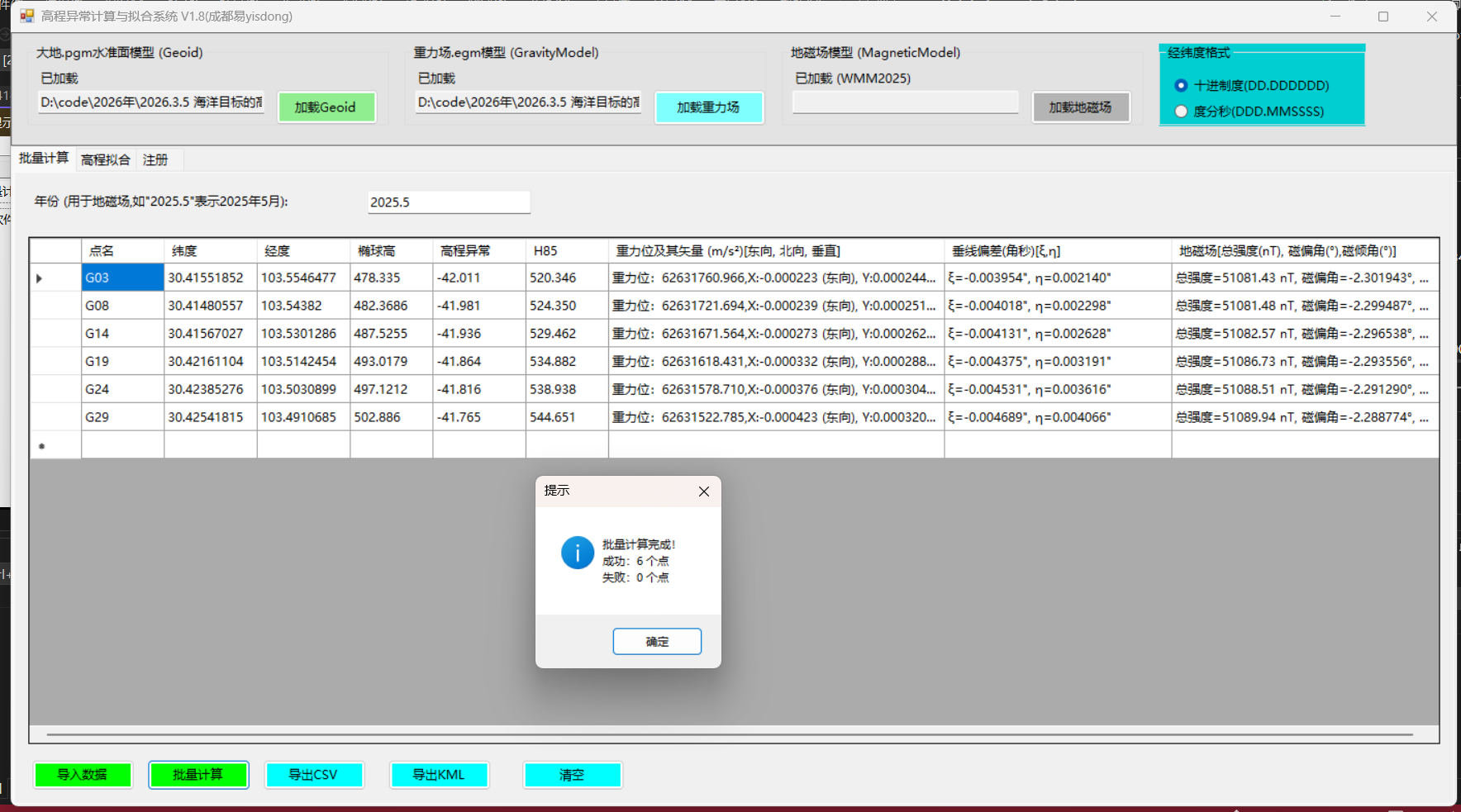

3.3 批量计算（Tab1）

准备数据文件（示例）：

复制代码

A01,39.9042,116.4074,45.6
A02,31.2304,121.4737,12.3

点击"导入" → 设置年份（如 2025.5）→ 点击"批量计算"。
结果自动填充到表格，包括：
- 高程异常 ζ (m)
- 正常高 H85 (m)
- 重力位及分量
- 垂线偏差 (″)
- 地磁场三要素

3.4 区域拟合精化（Tab2）

适用场景：局部区域实测了若干水准点（已知正常高），希望修正Geoid模型在该区域的系统误差。

步骤：

已知点 ：导入 点名,经度,纬度,椭球高,正常高（至少3个平面/6个二次）。
- 点击"计算ΔH" → 得到每点的残差。
检查点（可选）：相同格式，用于评估拟合质量。
拟合模型：选择"平面拟合"或"二次曲面拟合" → 点击"拟合模型"。
精度检查：点击"精度检查"查看已知点/检查点的残差统计（均值、标准差、RMS）。
未知点 ：导入 点名,经度,纬度,椭球高 → 点击"计算未知点" → 输出经拟合修正后的正常高。

3.5 导出KML

在"批量计算"页，点击"导出KML"可将所有点位生成Google Earth可读文件，方便外业核查。

4. 代码关键技术解析

4.1 度分秒解析

支持 31°23'45.67" 或 31 23 45.67 或传统 3123.4567（度分秒连写）格式。核心函数：

csharp

复制代码

private double DMSToDegrees(string dms)
{
    // 正则匹配度°分′秒″，或空格分隔，或旧格式 DDDMMSS.SS
}

4.2 SVD最小二乘拟合

使用 MathNet.Numerics.LinearAlgebra 的SVD分解求解超定方程组：

复制代码

private double[] SolveLeastSquaresSVD(double[,] A, double[] b)
{
    var matrix = Matrix<double>.Build.DenseOfArray(A);
    var svd = matrix.Svd(true);
    // 伪逆求解
}

该方法对病态矩阵稳定，避免传统法方程求逆。

4.3 数据标准化

标准化后系数更具可解释性。

4.4 硬件机器码生成

5. 运行环境与依赖库

.NET Framework 4.7.2 或更高版本
NuGet包：
- MathNet.Numerics（线性代数）
- GeographicLib（地理计算，可选）

6. 软件获取与二次开发

本软件源码可联系作者获取，或作为商业软件定制。欢迎测绘、地信相关专业的同学参考学习。

7. 总结

该工具集成了多种地球物理模型，通过简单界面即可完成：

高程系统转换（椭球高 → 正常高）
重力场与地磁场查询
局部区域拟合精化
批量数据处理及可视化

适合测绘外业数据处理、教学演示、科研辅助。后续可增加更多Geoid格式支持、动态投影、实时GPS数据接入等功能。
