nucleo-f411re学习记录-14，OTA 固件升级-bootloader与app分区实现

当设备需要升级时，若每次都需通过有线连接ST-Link烧录固件会非常不便。为解决这一问题，可引入类似手机系统升级的OTA技术。

OTA（Over-The-Air，空中下载）是通过无线网络（蓝牙/WiFi/4G等）远程更新设备软件的技术，无需拆机或接线即可完成固件升级。

由于程序运行时无法擦写自身所在的Flash区域，因此需要采用bootloader-app分区：

bootloader，因其位于首地址0x8000000，设备启动时首先运行，负责擦写app区域，完成擦写后跳转至app
app，实现所需功能，也负责接收升级数据包，然后将数据写入指定存储区域

完整的 OTA 升级流程

c 复制代码

1. App 运行中
   ↓ 收到升级包
2. App 将新固件存入外部 Flash 或预留分区
   ↓ 设置标志位，软复位
3. Bootloader 启动
   ↓ 检测到升级标志
4. Bootloader 将新固件写入 App 区域
   ↓ 校验文件，清除标志
5. Bootloader 跳转到新 App
   ↓
6. 升级完成！

已完成bootloader与app的基础功能实现：当bootloader检测到app起始地址非0xFFFFFFFF数据时，即可执行跳转操作。

bootloader实现

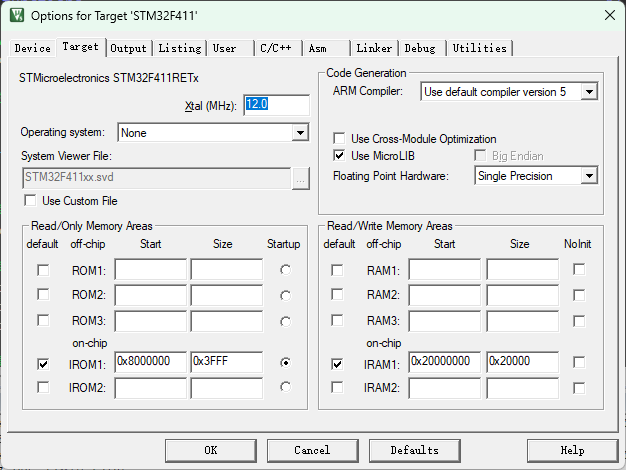

起始地址设置，存放第0扇区，大小16KB，目前一个扇区大小即可。第1扇区留着后续实现更多功能在打开，app起始位置在第2扇区。

跳转函数。

c 复制代码

// 函数指针类型定义
typedef void (*pFunction)(void);
// App 起始地址
#define APP_START_ADDR 0x8008000
void JumpToApp(void)
{
    // 1. 检查栈顶地址是否合法（防止跳转到空地址）
    if ((*(__IO uint32_t*)APP_START_ADDR) == 0xFFFFFFFF) {
        // 地址为空，不跳转
        return;
    }

    // 2. 关闭所有外设中断
    __disable_irq();

    // 3. 关闭 SysTick 中断，清零计数器
    SysTick->CTRL = 0;
    SysTick->LOAD = 0;
    SysTick->VAL = 0;

    // 4. 复位所有外设时钟，如串口之类
    // 注意：不要复位调试相关的外设，否则 ST-LINK 会断连

    // 5. 设置主堆栈指针 (MSP) 为 App 的第一个字
    __set_MSP(*(__IO uint32_t*)APP_START_ADDR);

    // 6. 获取 App 的复位向量地址（App 起始地址 + 4 字节偏移）
    uint32_t jumpAddr = *(__IO uint32_t*)(APP_START_ADDR + 4);
    pFunction JumpToApplication = (pFunction)jumpAddr;

    // 7. 重新使能中断
    __enable_irq();

    // 8. 跳转到 App
    JumpToApplication();

    // 9. 理论上不会执行到这里
    while(1);
}
int main(void)
{
    /* SysTick end of count event each 10ms */
    RCC_GetClocksFreq(&RCC_Clocks);
    SysTick_Config(RCC_Clocks.HCLK_Frequency / 100);

    /* Add your application code here */
    /* Insert 50 ms delay */
    Delay(5);
    JumpToApp();

    /* Infinite loop */
    while (1);
}

app实现

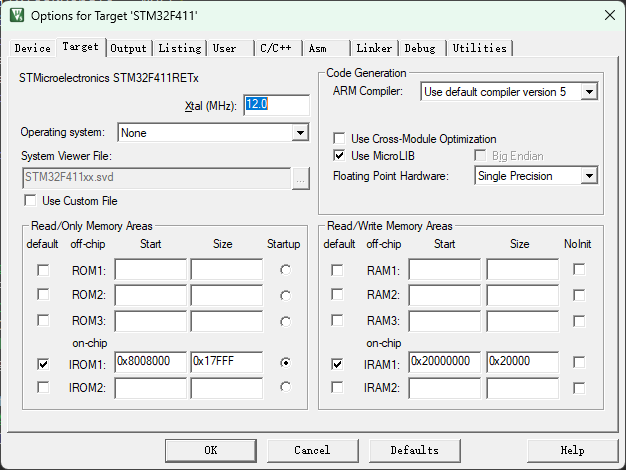

起始地址设置，存放在第2扇区，大小规划为第2+3+4扇区即16+16+64 = 128KB。

app的代码按照之前实现的即可，在main()中小小修改即可。

c 复制代码

#define APP_START_ADDR 0x8008000
int main(void)
{
    // 设置中断向量表偏移到 App 起始地址
    SCB->VTOR = APP_START_ADDR;
    // 设置优先级分组为2
    NVIC_PriorityGroupConfig(NVIC_PriorityGroup_2);
    // 配置蓝牙串口中断优先级
    NVIC_BT_Configuration();
    // 配置WIFI串口中断优先级
    NVIC_WIFI_Configuration();
    // 所有外设初始化
    All_Peripherals_Init();
    // 创建任务
    All_Task_Create();
    // 启动调度器
    vTaskStartScheduler();
	/* Infinite loop */
	while (1);
}

如果没有 SCB->VTOR = APP_START_ADDR; 也能跳转到app，只是会一直重启。原因就是中断发生时，CPU 仍去 0x8000000 找中断向量，而那里是 Bootloader 的向量表，导致程序跑飞重启，若是app中不使用中断，就不会重启。但是用FreeRTOS不可避免使用 #define xPortSysTickHandler SysTick_Handler ，得使用滴答定时中断。

建议使用 STM32CubeProgrammer 官方工具进行固件烧录。该工具功能强大，支持指定地址擦除和烧录操作，能够精准烧录bootloader和app固件。若将bootloader与app固件合并为单一文件，则可实现一次性烧录。

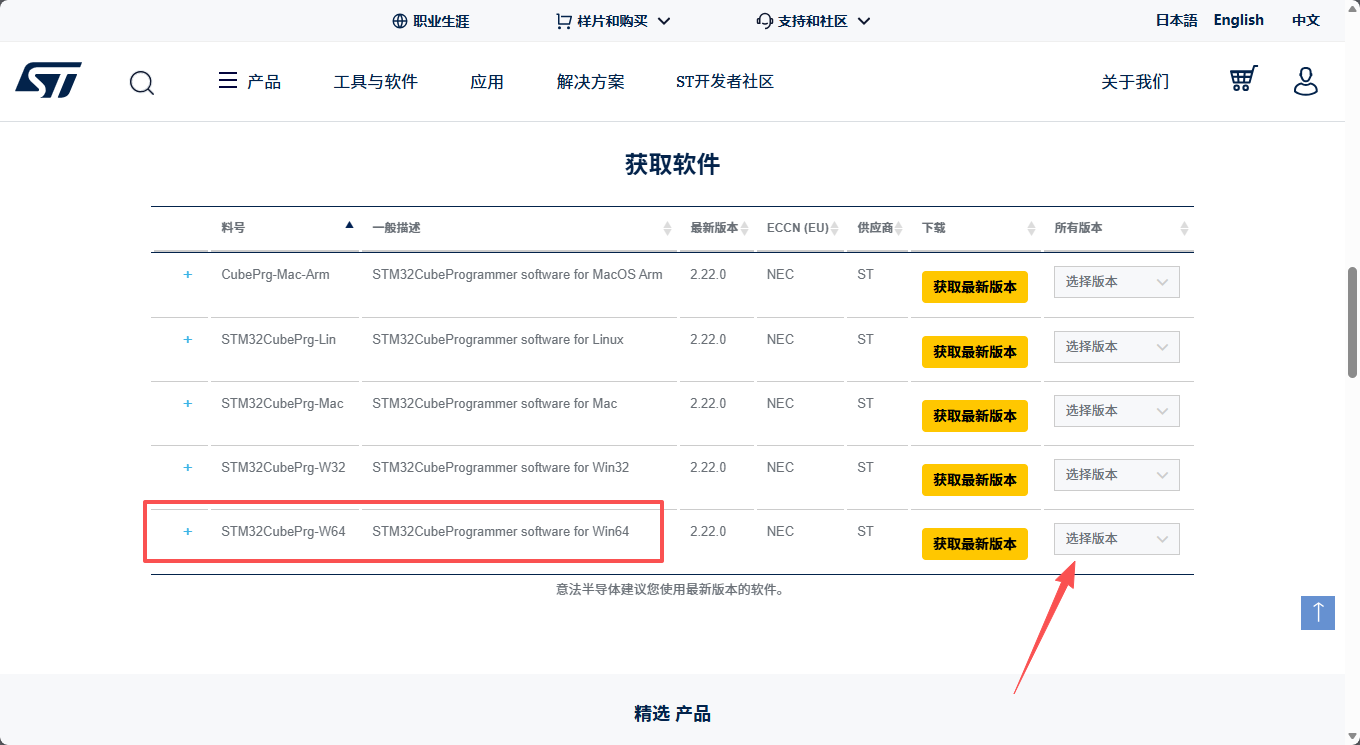

官方工具地址

根据所需下载，注意需要个账号

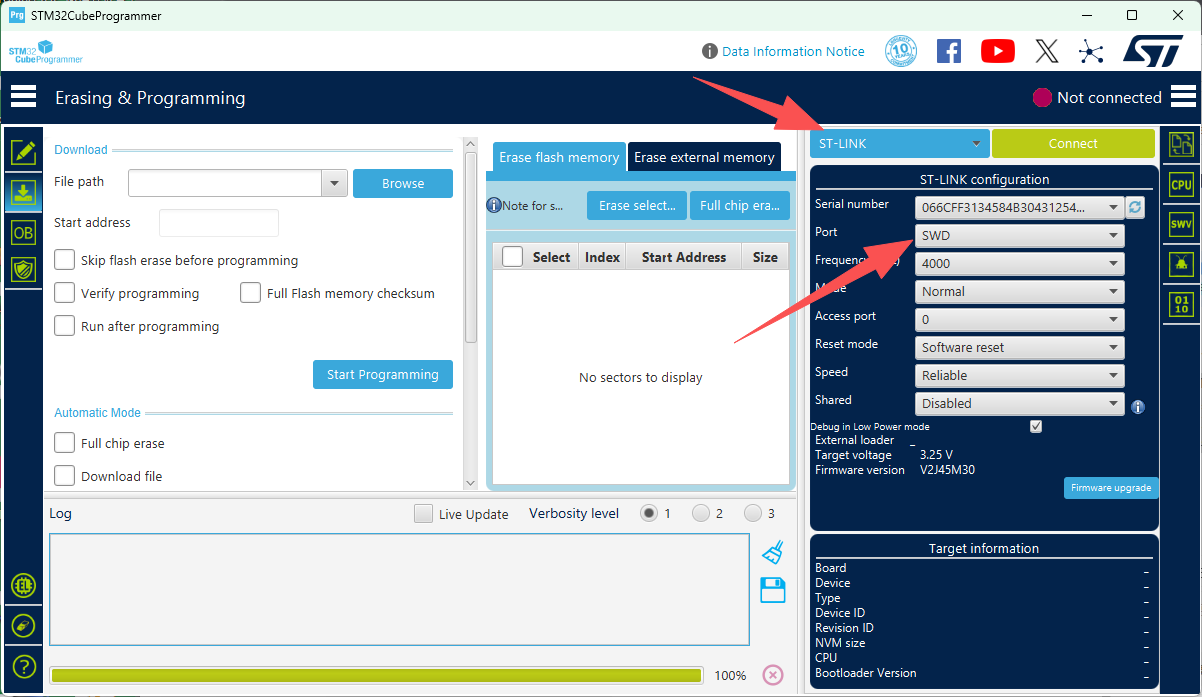

工具配置，使用ST-Link，SWD

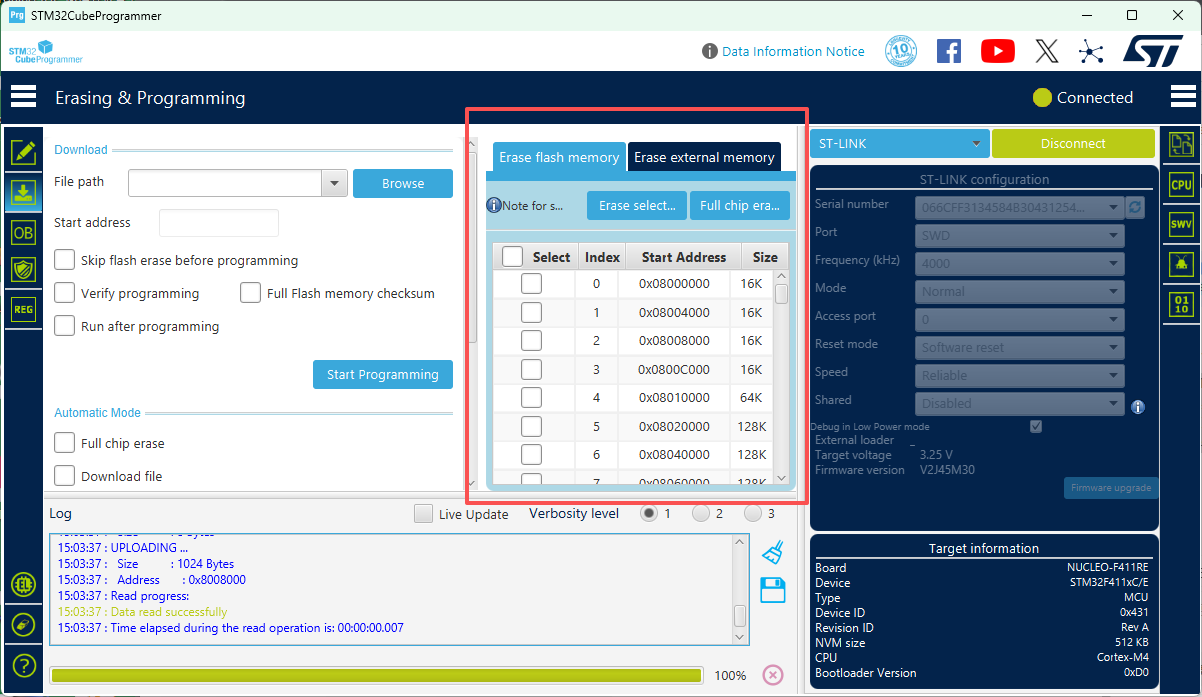

点击Connect之后，就可以对扇区进行擦除，与下载了。

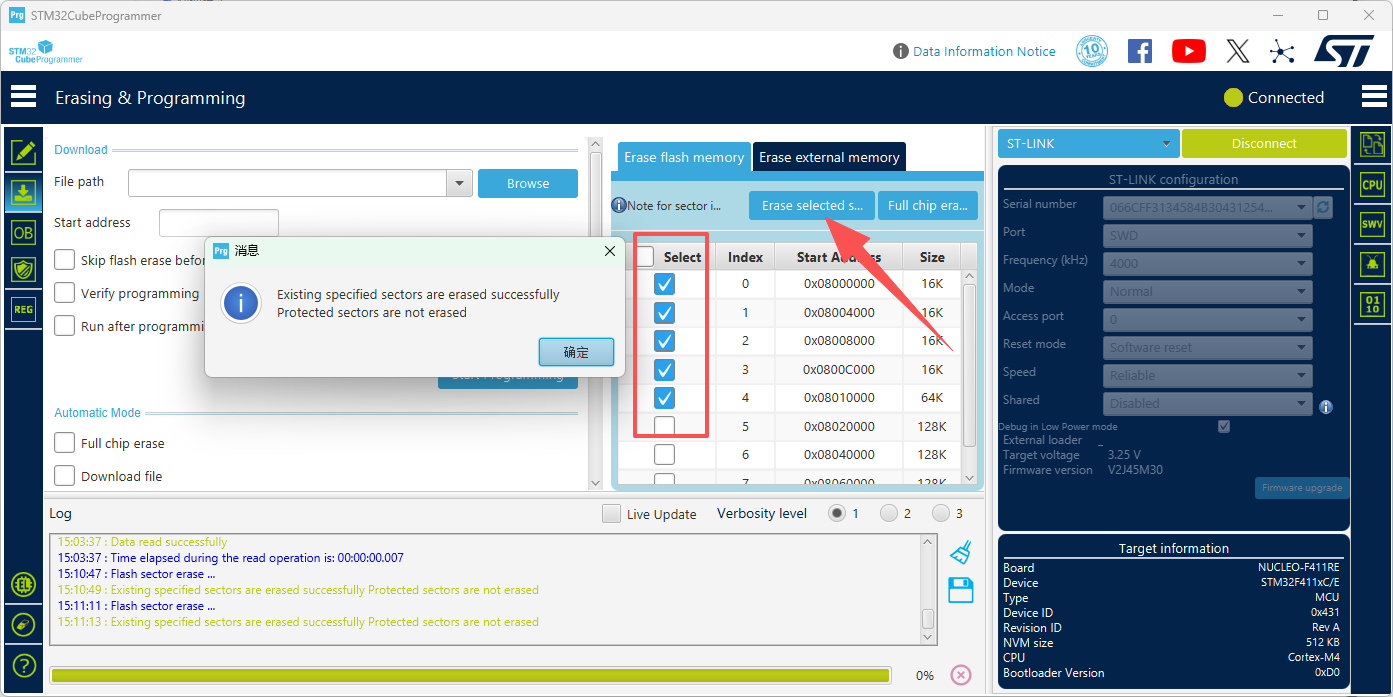

尝试对扇区进行擦除

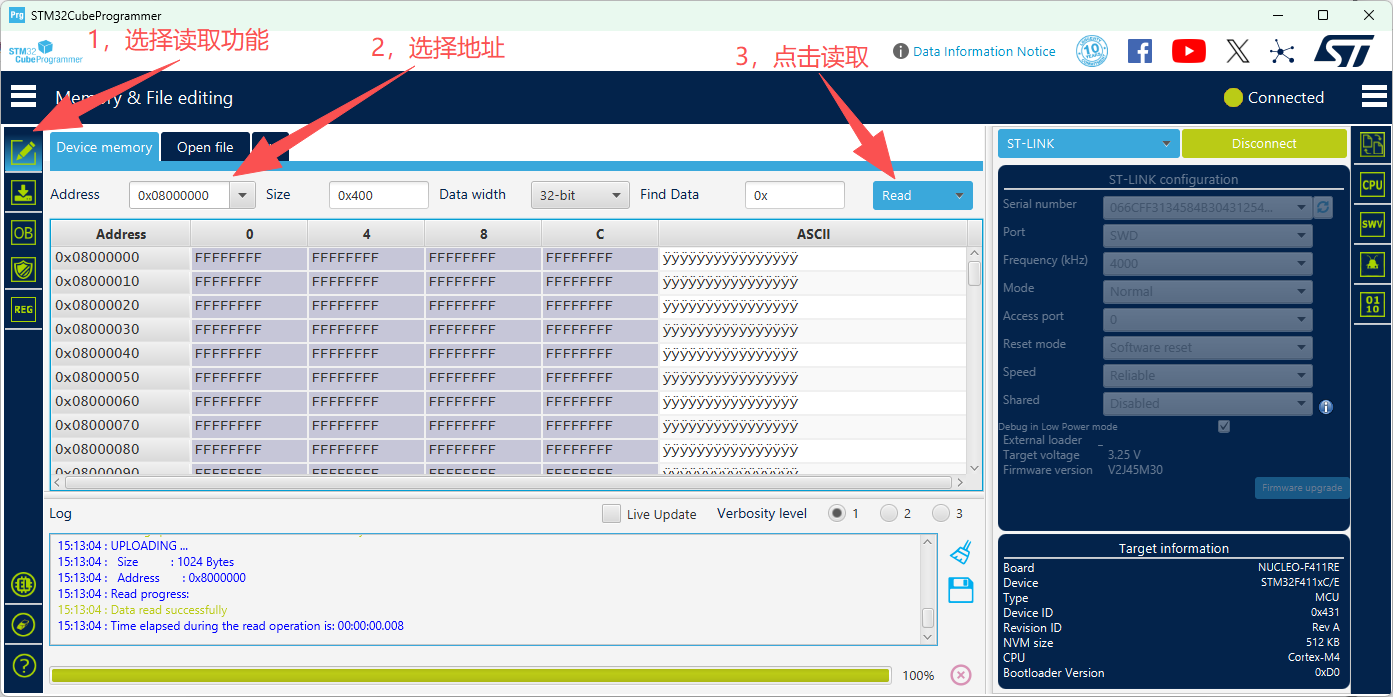

读取扇区数据，可以看到已经擦除成功，存储数据全为0xFF。

1，分别对bootloader与app烧录

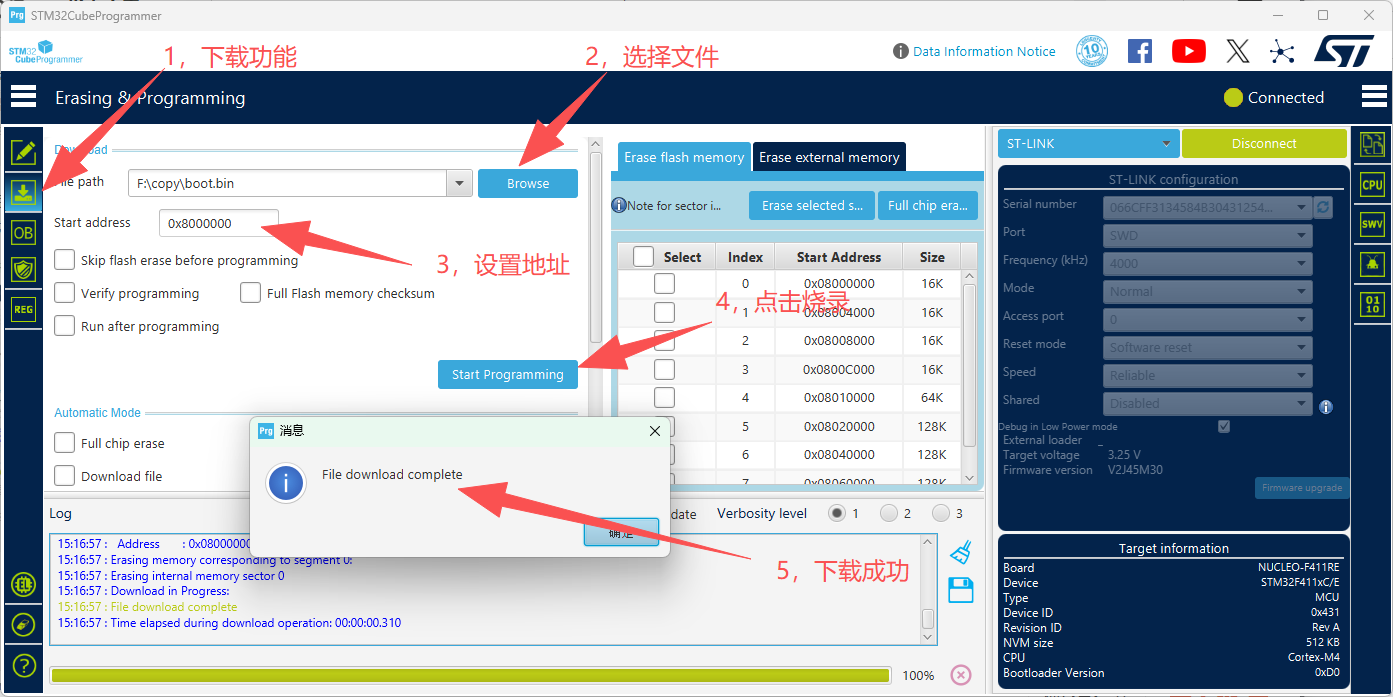

单下载boot

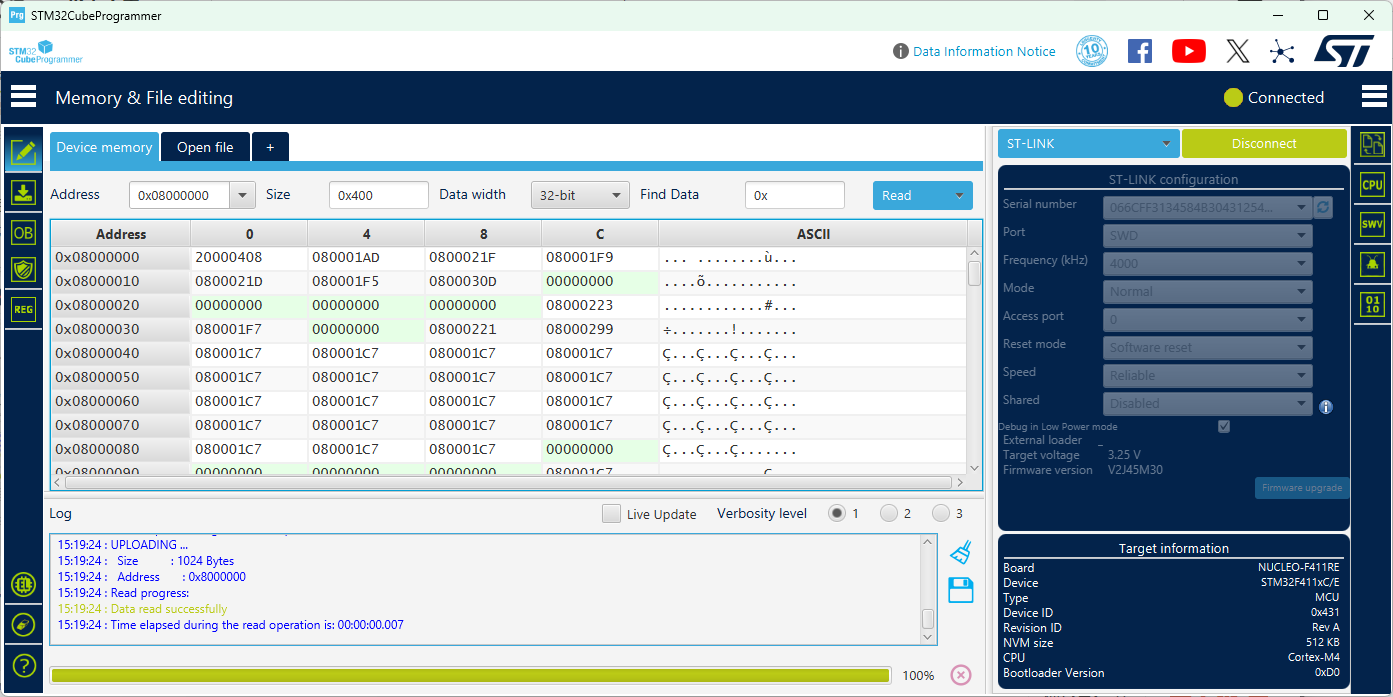

查看地址数据，与bin文件数据一样。

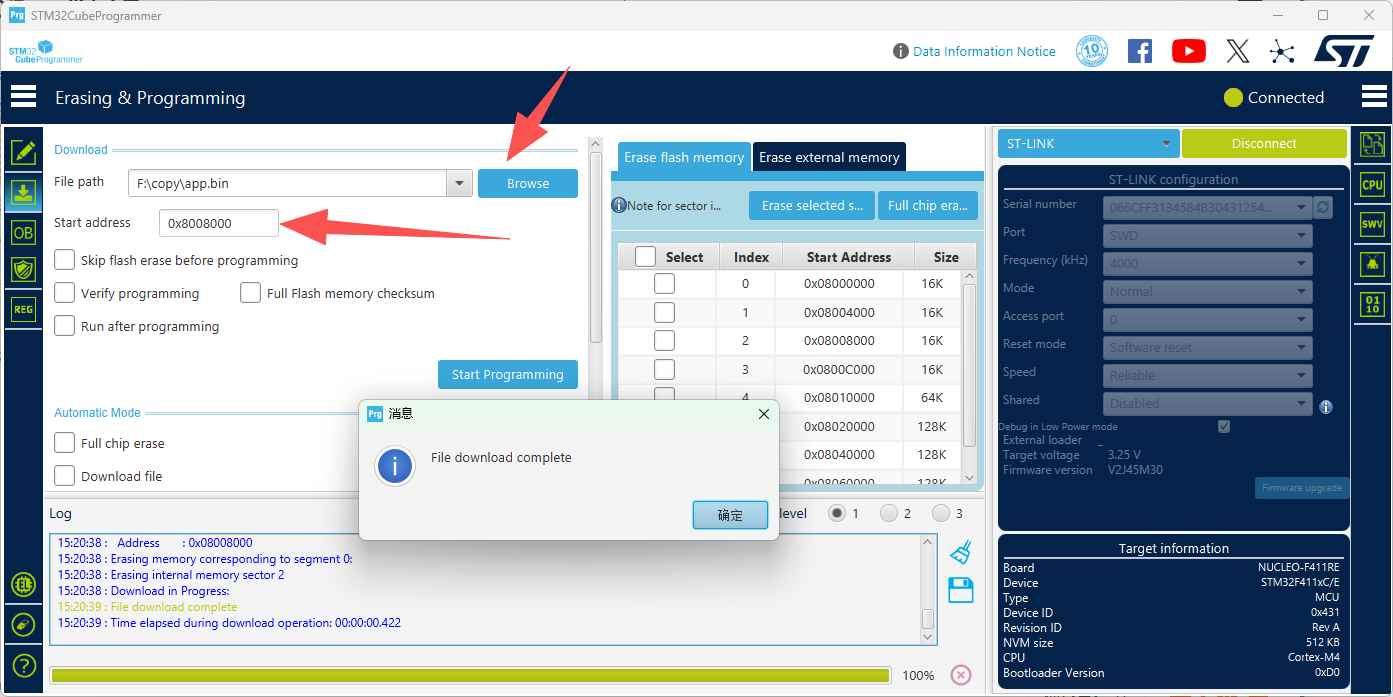

单下载app，因为是烧录boot之后再烧录app，发现程序已经跑起来了，哪怕没有勾选 Run after programming

串口打印数据正常，没有重启

c 复制代码

Serial communication is normal
Free heap before any task: 0 bytes
After Key_Task: 40584 bytes
After Feeddog_Task: 40352 bytes

2，若是对bootloader与app合并后下载就需要借助合并工具先合并。使用binJoin.exe工具

c 复制代码

binJoin.exe boot.bin 0x8000000 app.bin 0x8008000 boot_app.bin

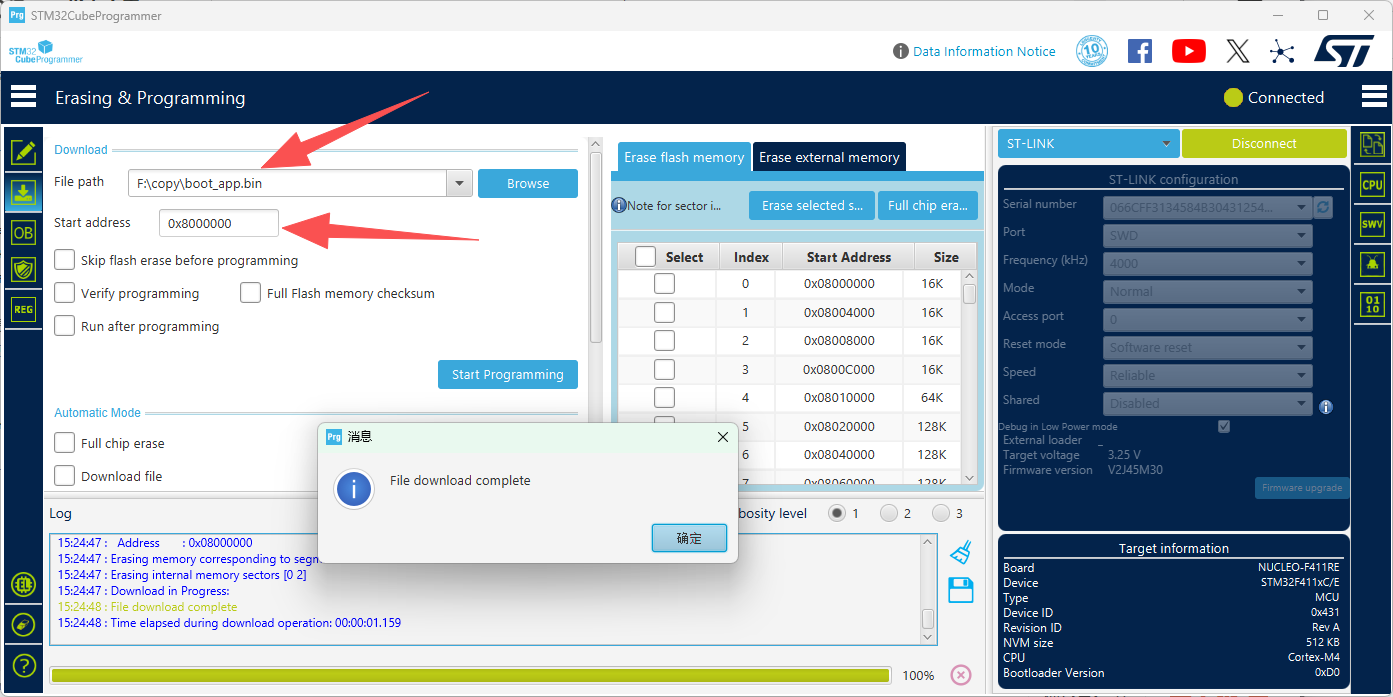

之后对boot_app.bin在地址0x8000000出烧录即可。

因为没有勾选 Run after programming ，需要手动按下复位键启动。
