**01.背景
随着航空电子系统向高度集成化、智能化方向发展，飞机显控系统作为飞行信息交互的核心，其复杂性和重要性日益凸显。传统的依赖实物硬件的训练与测试方式，在成本、风险、灵活度等方面逐渐显出明显约束，而虚拟仿真技术通过构建高保真、可重构的数字孪生环境，为显控系统的设计、验证、训练与维护提供了创新解决方案。
航空电子系统复杂化带来的挑战
现代飞机显控系统深度融合了多源传感器数据、飞行管理逻辑和人机交互界面，其设计需满足严格的适航标准与实时性要求。依靠物理原型进行测试，不仅周期长、成本高昂，且难以覆盖极端工况和故障场景，限制了系统迭代与优化的效率。
虚拟仿真的技术优势
通过高精度建模与实时仿真，虚拟平台能够：
- 降低开发成本与风险：在数字环境中提前验证界面逻辑、交互流程和系统兼容性，减少实物试错；
- 加速迭代与优化：支持快速重构显示布局、交互逻辑，适配不同机型或任务需求；
- 实现全工况覆盖：模拟复杂气象、设备故障、应急流程等场景，提升系统可靠性与人机工效；
- 赋能培训与维护：为飞行员和地勤人员提供沉浸式训练环境，缩短培训周期，强化应急处置能力。
行业发展趋势的必然选择
在"数字孪生"、"智慧航空"等理念推动下，虚拟仿真已成为航空工业数字化转型的核心环节。美国联邦航空管理局（Federal Aviation Administration，FAA）和欧洲航空安全局（European Union Aviation Safety Agency，EASA）等适航机构，也逐步认可基于仿真的符合性验证方式，推动虚拟测试与物理测试的深度融合。
与此同时，随着民机、无人机、eVTOL（Electric Vertical Take-Off and Landing，电动垂直起降飞行器）等市场的扩张，虚拟仿真平台的可扩展性与复用性将进一步凸显其经济价值。
02.IDU架构介绍

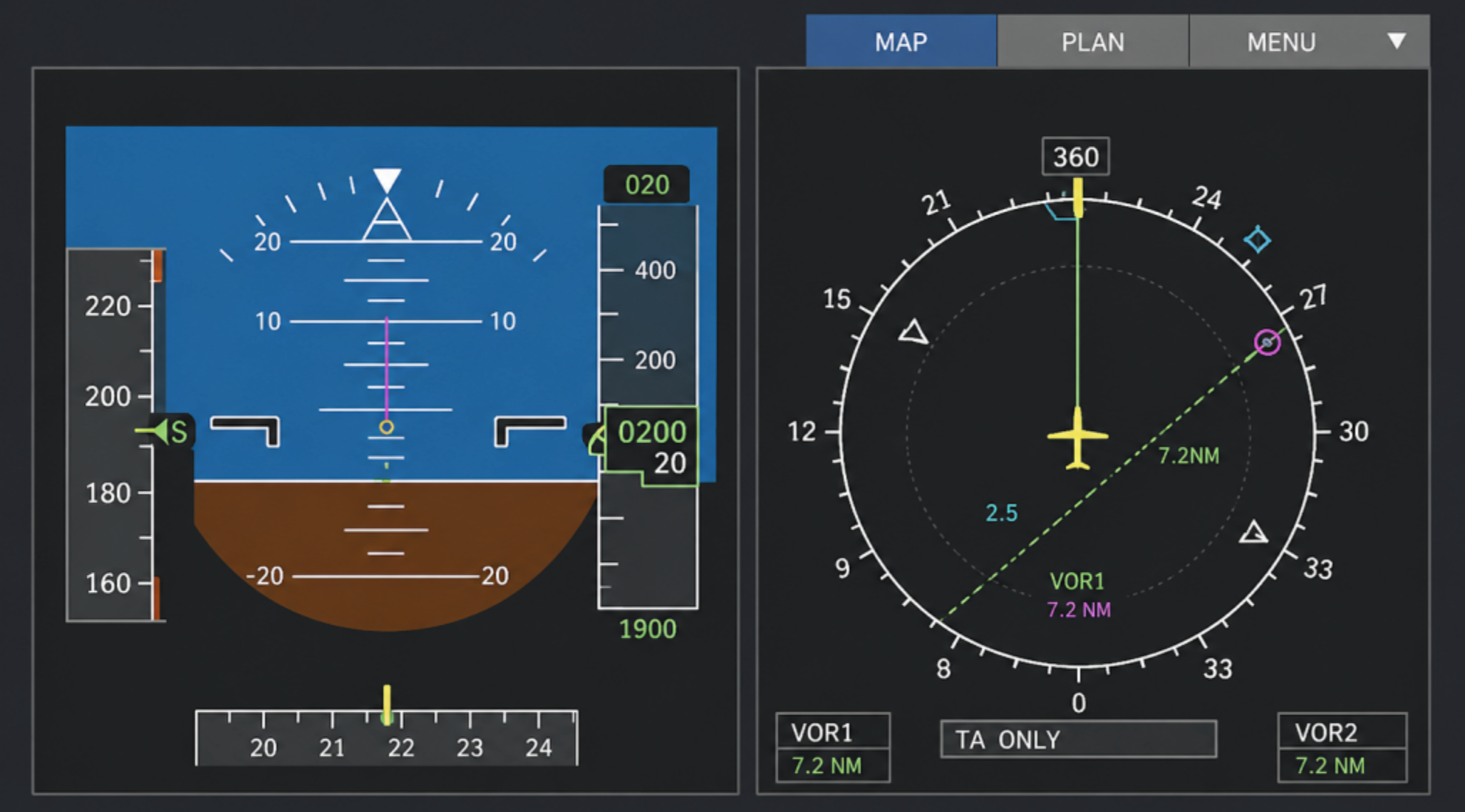

IDU（Integrated Display Unit，综合显示单元）是现代航空电子系统中驾驶舱显示系统的核心组件，负责将飞行数据、导航信息、系统状态等通过图形化界面呈现给飞行员，并处理飞行员的交互输入。

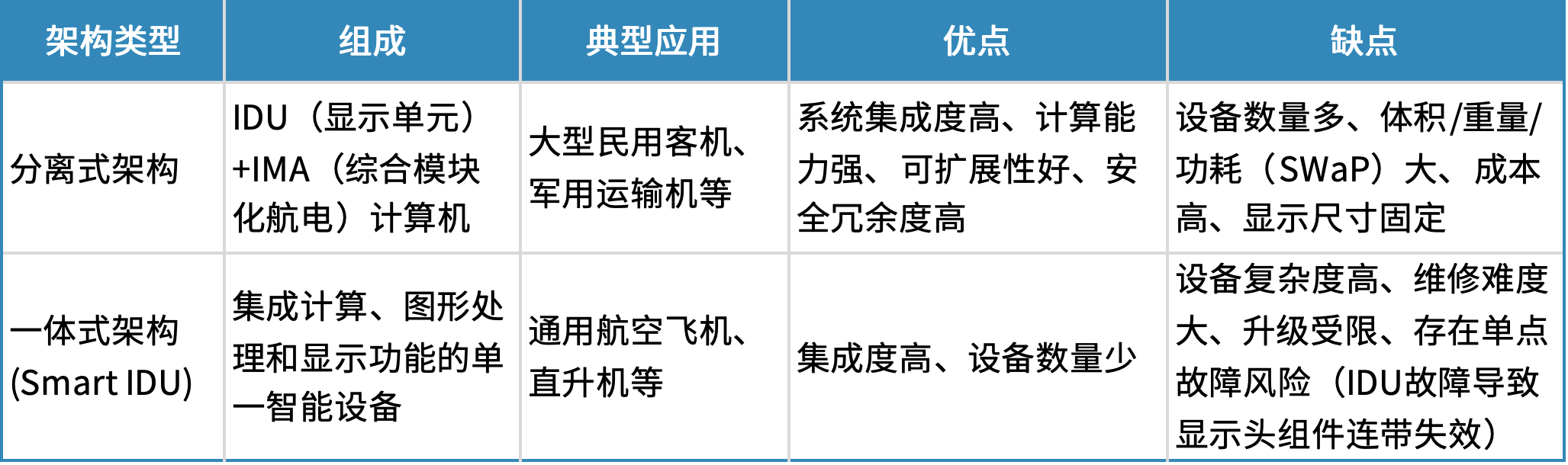

根据与航电计算系统的集成方式，IDU主要分为两种架构模式：
*IMA：Integrated Modular Avionics，综合模块化航电
SWaP：Size、Weight and Power，体积、重量和功耗
在基于ARINC 661标准的现代航电系统中，IDU是驾驶舱显示系统（Cockpit Display System，CDS）的关键物理设备。其核心功能是运行符合ARINC 661协议的显示服务器，解析并渲染来自IMA平台上各类用户应用程序（User Application，UA）的显示定义文件（Definition File，DF），从而生成统一的驾驶舱人机界面（Human Machine Interface，HMI）。同时，IDU将飞行员的触控、按键等操作反馈给相应的UA进行处理。
一个IDU通常支持管理多个显示窗口（例如2-3个），每个窗口可独立显示不同的图形页面，并由UA内置的显示控制状态机进行管理。这种设计支持主副驾驶位的不同显示需求，并实现了灵活的多窗口显示配置。
当前IDU正朝着高度集成化、智能化和开放化发展。例如，新一代的Smart IDU在提升集成度的同时，也通过模块化设计缓解维修和升级的难题。例如开放式架构（如Open Avionics System Architecture，OASIS）允许IDU灵活对接各类任务设备，为功能扩展和升级提供了便利。此外，虚拟仿真技术的应用，使得IDU的界面设计、逻辑验证和人员培训可以在数字环境中高效完成，进一步推动了架构的优化与创新。
03.虚拟仿真架构组成
虚拟仿真IDU系统主要由三部分组成：OpenGL sim（Open Graphics Library Simulation）仿真程序、SkyEye仿真模型和消息发送上位机。其中，**SkyEye（天目全数字实时仿真软件）**仿真模型负责加载并运行IDU显控程序，模拟IDU内部逻辑以及输入输出功能，同时将与OpenGL sim本地渲染程序进行通信，并将图像通过本地GPU绘制出来。上位机则负责向SkyEye仿真模型发送ARINC总线消息，SkyEye仿真模型会根据接收到的消息产生相应的图像响应，从而形成完整的显控仿真闭环。
SkyEye仿真模型
IDU显控系统由板卡1、板卡2和IOM（Input Output Module，输入输出模块）三个板卡组成，其中板卡1、板卡2负责图像输出，而IOM主要跟数据接收和解析相关。两板之间通过PCIE进行通信，SkyEye模型对此进行了仿真，使得运行在虚拟板卡上的应用程序可以进行板件通信。IOM收到来自上位机的总线数据后，通过板间通信发给其他板卡上的分区应用，使其能够读取相应消息，并根据相应消息数据产生响应。
SkyEye仿真模型支持运行满足ARINC653标准的嵌入式实时操作系统，例如VxWorks653系统，以满足显示系统软件正常使用的ARINC653提供的APEX接口以及IDU显示软件的内部逻辑的功能要求。

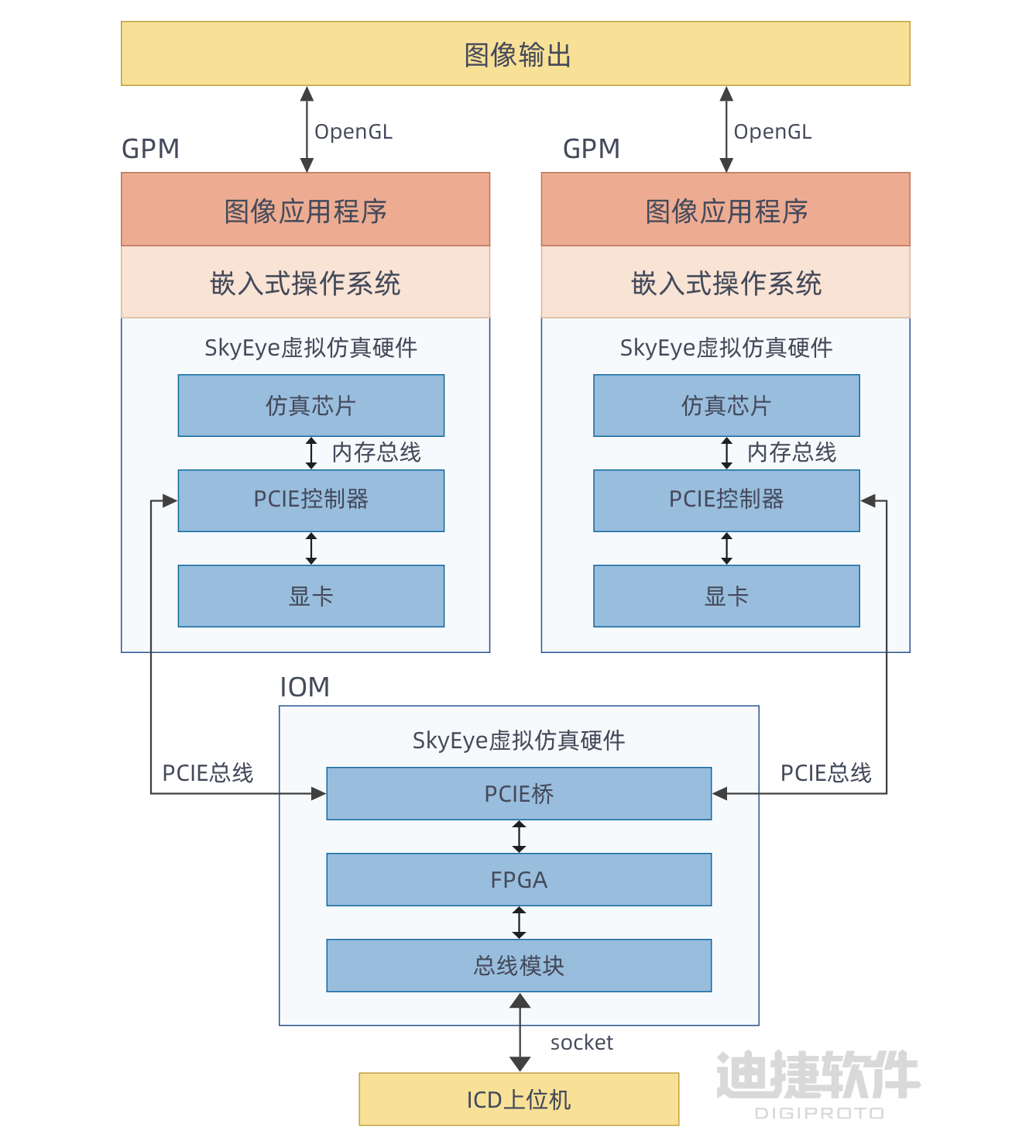

▲图1 显控仿真系统架构图
OpenGl SIM图像渲染程序
本方案采用半虚拟化形式来仿真GPU，主要通过截获OpenGL API（Application Programming Interface，应用程序接口）并转译至渲染机上执行，从而充分利用渲染机的GPU（Graphics Processing Unit，GPU）能力。
案例采用的是客户端本地渲染模式，允许在客户端设备上进行渲染。在这种情况下，编码器将OpenGL调用和参数发送到客户端的解码器，后者在本地GPU上执行这些操作。这种方式可以减轻服务器负担，不依赖独立显卡资源，并提升客户端的互动体验，适合需要低延迟和高响应性的应用场景。
▲图2 OpenGL SIM图像渲染示意图
本案例的设计基于开源的OpenGL仿真框架进行扩展，原框架仅实现了OpenGL ES（Embedded Systems，嵌入式图形库）到OpenGL的翻译，本案例在此基础上进一步实现了OpenGL（Guest端）到OpenGL（Host端）的翻译。同时，为了满足安全关键应用的需求，也引入了对OpenGL SC（Safety Critical，安全关键版本）的响应支持，使方案不仅适用于常规的图形渲染，还能满足高可靠性、高安全性要求的行业应用。

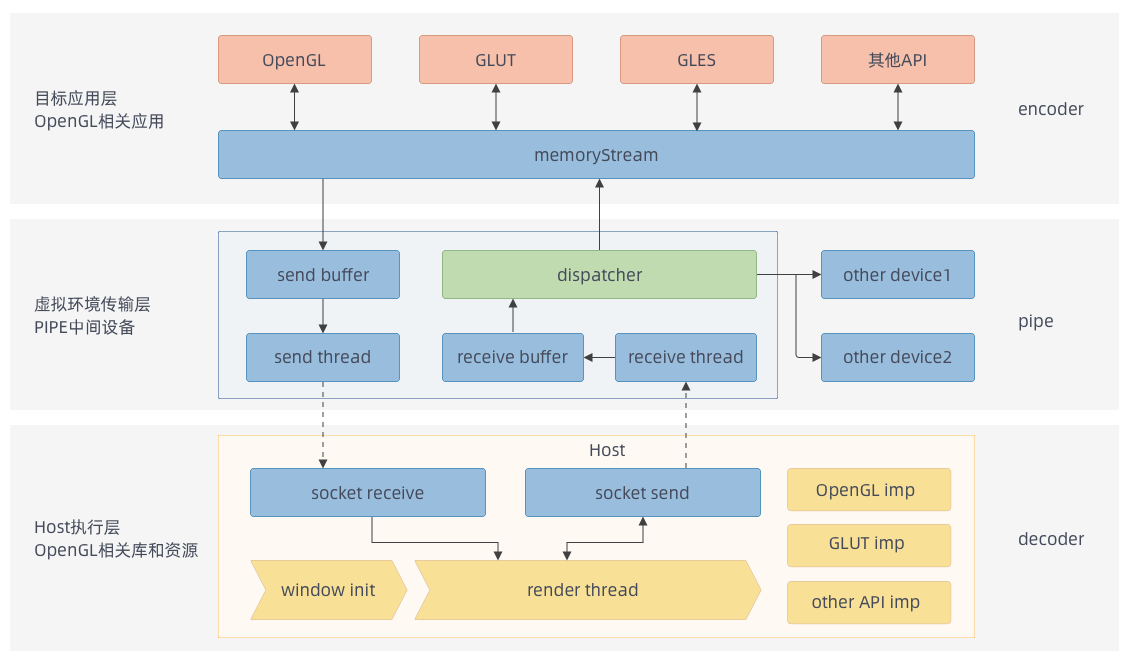

▲图3 OpenGL仿真框架
消息发送上位机
ICD（Interface Control Document，接口控制文档）上位机系统通过解析工具，将现有协议文档转化为JSON数据格式，并将其导入至通用上位机中，用户在后续使用时可以方便地选择对应的数据集（文档），对某些字段进行调整后直接发送数据，实现协议数据的配置和发送。
此方案具有较高的解耦性，便于后续协议文档的添加与扩展。此外，系统支持定制化开发控件功能，并与协议数据进行关联，图2的滚轮功能可用来表示XY坐标位置的变化，每次滚动都会改变关联字段的值，实现精准控制和实时反馈。上位机通过发送UDP（User Datagram Protocol，用户数据报协议）消息将总线消息发送给SkyEye模型，实现总线通信的效果。
04.结语
发展飞机显控系统虚拟仿真，不仅是应对技术复杂性的必要手段，更是提升航空安全、降低全生命周期成本、加速技术创新的战略路径。构建高保真、开放式、标准化的仿真体系，将成为未来航空电子系统自主化与智能化演进的关键支撑。
在这一过程中，以SkyEye为代表的嵌入式数字样机平台，使得显控系统的软件、硬件与交互逻辑能够在虚拟环境中提前完成验证，推动测试环节从依赖实物的后置阶段向软件驱动的前置阶段转变，为航空电子系统的自主化与智能化发展提供关键支撑。
