三分钟云课实践速通--模拟电子技术-模电--SimulIDE

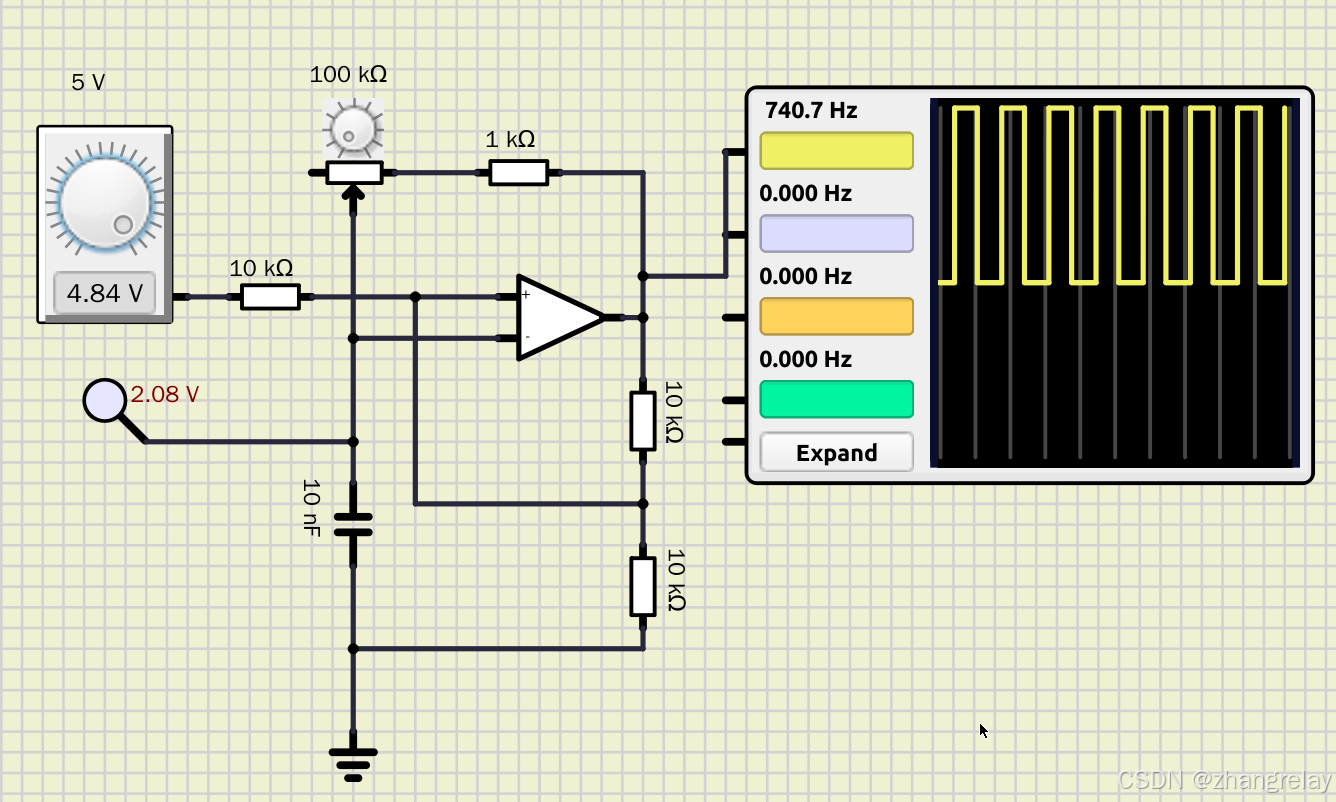

740Hz方波

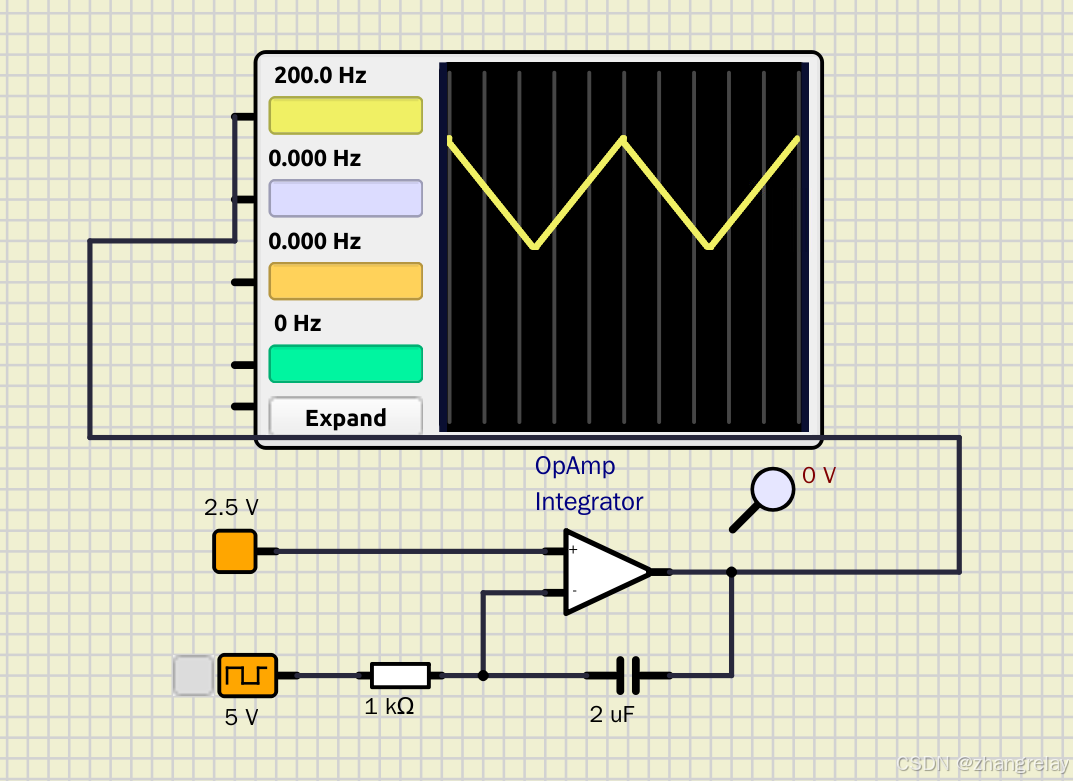

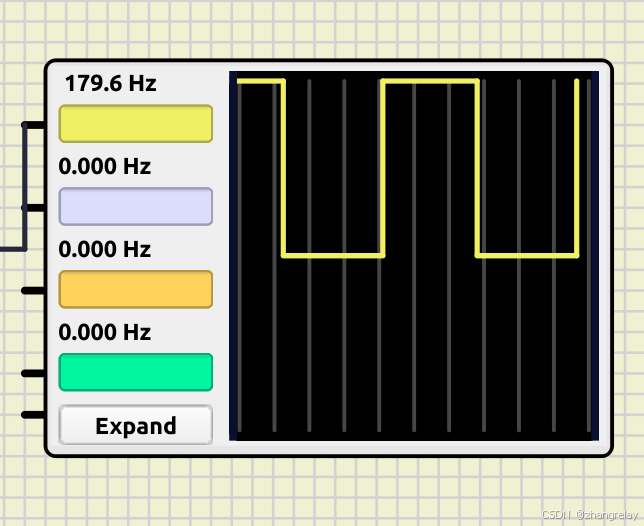

思考：如何获得这种方波呢 三角波

动手仿真，这部分智能大模型错误太多。

SimulIDE 0.4.15-SR10 官方示例（模拟电子技术 + 机器人工程主题）精准列表

完全匹配你提供的软件界面实际文件夹分类，所有路径均为当前版本真实可访问的示例路径，按模拟电子技术学习路径 + 机器人工程落地场景 分类拆解，每个示例标注精准路径、核心模电原理、机器人工程适配说明，均可直接打开仿真运行。

一、半导体器件基础类（模电入门核心，机器人硬件防烧与开关底层）

核心定位：覆盖二极管、三极管、MOS 管核心半导体器件特性，验证单向导通、开关、放大核心原理，是机器人电源保护、执行器驱动、硬件防烧的第一道防线，完全匹配模电课程半导体器件基础章节核心考点。

表格

示例精准路径	示例名称	核心模电原理	机器人工程适配说明
examples/Diode/Diode_Conduction.sim1	二极管单向导电性测试电路	硅二极管正向导通（压降≈0.7V）、反向截止的单向导电特性，验证 PN 结核心原理	对应机器人电源防反接保护、电机续流保护、电源整流电路，是机器人主控板防烧的核心基础设计
examples/Diode/Full_Wave_Rectifier.sim1	二极管桥式全波整流电路	4 只二极管组成桥式整流，实现交流电转直流电，验证整流电路核心原理	对应机器人交流供电设备的电源整流、无刷电机反电动势整流检测，是工业机器人电源模块的核心电路
examples/Diode/Zener_Regulator.sim1	齐纳二极管稳压电路	齐纳二极管反向击穿稳压特性，实现固定电压基准输出	对应机器人主控、传感器的简易稳压供电、ADC 采样电压基准电路，提升机器人模拟量采集精度
examples/Diode/Diode_Clamper.sim1	二极管钳位电路	二极管电平钳位特性，限制信号电压幅值，验证钳位电路核心逻辑	对应机器人传感器输入信号限幅、主控 IO 口过压保护，避免高压信号烧毁主控芯片，提升硬件可靠性
examples/Transistor/Transistor_Switch.sim1	三极管开关电路	NPN 三极管饱和导通 / 截止的开关特性，实现弱电控制强电，验证三极管开关模式核心原理	对应机器人主控 IO 口控制直流电机、电磁阀、加热器等大功率负载，是机器人执行器驱动最基础的电路单元
examples/Transistor/Transistor_Amplifier.sim1	三极管共射极放大电路	三极管电流放大特性，共射极放大电路电压增益、静态工作点设置，验证放大电路核心原理	对应机器人微弱传感器信号的前置放大、电机驱动前级推挽电路，是小信号放大与功率驱动的核心基础
examples/Transistor/Darlington_Pair.sim1	达林顿管驱动电路	达林顿管两级三极管级联结构，超高电流放大倍数与大电流负载驱动能力	对应机器人大功率直流电机、步进电机驱动，工业机器人重载执行器控制，实现小信号控制大电流负载
examples/Mosfet/Mosfet_Switch.sim1	MOS 管开关电路	NMOS/PMOS 管栅极电压控制漏源极通断，压控开关特性，低导通内阻大电流驱动能力	对应机器人移动底盘电机驱动、机械臂关节功率控制，是现代机器人高性能电机驱动的核心器件应用
examples/Mosfet/Mosfet_H_Bridge.sim1	MOS 管 H 桥电机驱动电路	4 只 MOS 管组成 H 桥拓扑，实现电机正反转、PWM 调速控制，验证 H 桥驱动核心原理	对应机器人直流电机正反转驱动、AGV 小车运动控制、机械臂关节调速，是机器人运动执行的核心驱动电路

二、运算放大器全场景应用类（模电核心重点，机器人传感信号调理核心）

核心定位：覆盖运算放大器全场景应用电路，深度验证运放 "虚短虚断" 核心特性，是机器人传感器信号调理、硬件保护、信号处理的核心，完全匹配大学《模拟电子技术》运放章节全考点，直接落地机器人传感系统设计。

表格

示例精准路径	示例名称	核心模电原理	机器人工程适配说明
examples/OP_Amp/OpAmp_Inverting.sim1	运放反相比例放大电路	运放反相放大特性，电压增益 Av=-Rf/R1，基于虚短虚断核心原理	对应机器人应变片力传感器、扭矩传感器的毫伏级微弱信号放大，将传感器信号放大到主控 ADC 可识别范围
examples/OP_Amp/OpAmp_Noninverting.sim1	运放同相比例放大电路	运放同相放大特性，高输入阻抗、电压增益 Av=1+Rf/R1	对应机器人高阻抗压电传感器、pH 传感器的信号缓冲与放大，避免对传感器信号的负载效应，保证测量精度
examples/OP_Amp/OpAmp_VoltageFollower.sim1	运放电压跟随器电路	运放电压跟随器（增益 = 1），高输入阻抗、低输出阻抗的缓冲隔离特性	对应机器人多传感器信号的阻抗匹配、长距离传输信号的缓冲隔离，避免信号衰减与串扰
examples/OP_Amp/OpAmp_Comparator.sim1	运放电压比较器电路	运放开环比较特性，输出高低电平判断输入电压大小关系，滞回比较器抗干扰设计	对应机器人限位开关触发、过流 / 过压保护、碰撞检测的硬件阈值判断，纯硬件实现安全保护触发，响应速度远超软件
examples/OP_Amp/OpAmp_Summing.sim1	运放加法电路	运放反相加法特性，多路信号线性叠加合成，虚地特性保证各路信号独立	对应机器人多传感器信号融合、多通道模拟信号叠加处理，实现多传感数据的硬件级融合
examples/OP_Amp/OpAmp_Differential.sim1	运放差分放大电路	运放差分放大特性，抑制共模干扰、放大差模信号，高共模抑制比 CMRR	对应机器人差分输出传感器（编码器、称重传感器）的信号放大，抑制工业现场的共模电磁干扰，提升信号信噪比
examples/OP_Amp/OpAmp_Instrumentation.sim1	仪用放大器电路	三运放组成仪用放大器，超高输入阻抗、高共模抑制比、可调增益，适配工业级微弱信号采集	对应工业机器人力矩传感器、六维力传感器的高精度信号调理，是机器人高精度力控系统的核心电路
examples/OP_Amp/OpAmp_Active_Filter.sim1	运放有源滤波电路	运放 + RC 组成的有源滤波，信号放大与滤波一体化，带负载能力强，无无源滤波的信号衰减问题	对应机器人高精度传感系统的信号调理，同步实现微弱信号放大与噪声滤除，是工业机器人高精度测量的核心电路

三、模拟滤波与信号调理类（模电信号处理核心，机器人抗干扰核心）

核心定位：覆盖 RC/RL/RLC/LC 无源滤波、运放有源滤波全系列电路，验证滤波电路 "选通 / 抑制特定频段" 核心特性，是机器人传感器信号降噪、电源抗干扰、动态信号提取的核心基础，解决机器人 "测不准、易干扰" 的核心痛点。

表格

示例精准路径	示例名称	核心模电原理	机器人工程适配说明
examples/RLC/RC_LowPass.sim1	RC 低通滤波电路	RC 低通滤波 "通低频、阻高频" 特性，截止频率 fc=1/(2πRC)，一阶滤波幅频特性	对应机器人力传感器、IMU 模拟量、温度传感器的高频噪声滤除，纯硬件实现传感器信号防抖，提升测量精度
examples/RLC/RC_HighPass.sim1	RC 高通滤波电路	RC 高通滤波 "通高频、阻低频" 特性，隔直流通交流，滤除信号直流偏移	对应机器人振动传感器、碰撞检测传感器的直流偏移消除，提取动态冲击信号，实现机器人异常碰撞的硬件检测
examples/RLC/RC_BandPass.sim1	RC 带通滤波电路	低通 + 高通组合的带通特性，仅允许特定频段信号通过，滤除带外高低频噪声	对应机器人超声传感器、红外测距传感器的特定频段信号提取，抑制环境杂波干扰，提升测距精度
examples/RLC/LC_Filter.sim1	LC 无源滤波电路	LC 组合谐振滤波特性，高阶纹波抑制能力，无源滤波大电流适配性，电源 EMI 滤波原理	对应机器人电机驱动电源的电磁干扰滤波、电池供电纹波抑制，降低电机驱动对主控、传感器的电源干扰
examples/RLC/RLC_Resonator.sim1	RLC 串联谐振电路	RLC 串联谐振特性，谐振频率、品质因数 Q 值计算，特定频段信号选通与放大	对应机器人超声传感器谐振驱动、无线充电电路、选频滤波电路，实现特定频段信号的放大与噪声抑制
examples/OP_Amp/OpAmp_Active_LowPass.sim1	二阶有源低通滤波电路	运放组成的二阶巴特沃斯低通滤波，带增益滤波，滚降斜率更高，带负载能力强	对应机器人高精度陀螺仪、加速度计信号滤波，实现更优的噪声抑制效果，提升机器人姿态解算精度
examples/OP_Amp/OpAmp_Active_BandStop.sim1	有源陷波滤波电路	运放组成的带阻滤波（陷波）特性，精准抑制特定频率干扰，如 50Hz 工频干扰	对应机器人工业现场传感器信号的工频干扰滤除，解决工厂环境中电网工频对机器人传感信号的干扰问题

四、电源管理与稳压电路类（模电系统核心，机器人供电稳定核心）

核心定位：覆盖整流、滤波、线性稳压、基准源、电源保护全系列电源电路，验证交直流转换、稳压、限流保护核心原理，是机器人硬件系统稳定运行的 "心脏"，直接决定机器人主控、传感器、执行器的供电可靠性。

表格

示例精准路径	示例名称	核心模电原理	机器人工程适配说明
examples/Other/Voltage_Regulator.sim1	线性稳压电源电路	三端稳压器 + 滤波电容组成的线性稳压电路，交直流转换、稳压、纹波抑制原理	对应机器人主控、传感器的稳定供电电路，电池电压波动下的稳定输出，是机器人硬件系统稳定运行的基础
examples/Other/Bridge_Rectifier_Filter.sim1	桥式整流电容滤波电路	二极管桥式整流 + 大容量电解电容滤波，实现交流电到平滑直流电的转换，验证滤波电容纹波抑制原理	对应机器人适配器供电、交流转直流电源模块设计，是工业机器人控制柜电源系统的核心基础电路
examples/Other/Current_Limit_Protection.sim1	电源限流保护电路	三极管 + 采样电阻组成的过流保护电路，限制输出最大电流，实现电源短路保护	对应机器人电源输出短路保护、执行器过流保护，避免电源过载烧毁，提升机器人硬件系统安全性
examples/Other/Voltage_Reference.sim1	电压基准源电路	带隙基准 / 齐纳二极管组成的高精度电压基准，低温度漂移、高稳定性电压输出	对应机器人 ADC 模数转换、DAC 数模转换的电压基准，直接决定机器人模拟量采集与输出的精度
examples/Other/DCDC_Buck.sim1	DC-DC 降压电路	Buck 降压拓扑，电感储能、PWM 调制实现高效直流电压转换，验证开关电源核心原理	对应机器人电池高压转低压供电，如 12V 锂电池转 5V/3.3V 主控供电，实现高效率、低发热的电源转换

五、功率驱动与执行器控制类（模电工程落地核心，机器人执行器驱动核心）

核心定位：覆盖继电器、三极管 / MOS 管功率驱动、H 桥电机驱动、电磁阀驱动全系列功率电路，验证弱电控制强电、感性负载驱动与保护核心原理，是机器人 "动起来" 的核心硬件基础，直接对接《电机与拖动基础》核心内容。

表格

示例精准路径	示例名称	核心模电原理	机器人工程适配说明
examples/Relay/Relay_Basic.sim1	继电器基础驱动电路	三极管驱动继电器线圈，触点控制负载通断，验证继电器单向导通、电气隔离特性	对应机器人工业级强电负载控制、电机电源通断、安全回路通断控制，实现主控弱电与强电负载的电气隔离
examples/Relay/Relay_Interlock.sim1	继电器互锁驱动电路	双继电器电气互锁，防止正反向触点同时导通短路，验证互锁逻辑的硬件实现	对应机器人直流电机正反转驱动互锁、工业机器人安全门与动力电源的互锁保护，避免硬件短路烧毁
examples/Transistor/Transistor_H_Bridge.sim1	三极管 H 桥电机驱动电路	4 个三极管组成 H 桥拓扑，实现电机正反转控制，验证 H 桥驱动、续流保护核心原理	对应机器人小型直流电机正反转驱动、微型机械臂关节调速控制，是教育机器人运动执行的核心驱动电路
examples/Mosfet/Mosfet_PWM_Driver.sim1	MOS 管 PWM 调速驱动电路	MOS 管开关特性 + PWM 信号控制，通过占空比调节负载平均电压，实现电机无级调速	对应机器人移动底盘电机调速、传送带电机控制、风机调速，是机器人执行器速度控制的核心电路
examples/Other/Solenoid_Driver.sim1	电磁阀驱动电路	三极管 / MOS 管驱动电磁阀感性负载，续流二极管吸收反向电动势，验证感性负载驱动保护原理	对应机器人气动抓手、气动夹具、阀门控制，是工业机器人气动执行系统的核心驱动电路

SimulIDE 1.0+ 稳定版官方示例（模拟电子技术 + 机器人工程主题）完整列表

以下示例均来自软件安装目录自带的examples文件夹，按模拟电子技术学习路径 + 机器人工程应用场景分为 6 大类，每个案例标注完整路径、核心模电原理、机器人工程适配说明，完全匹配模电课程学习与机器人硬件开发的双重需求，所有案例均可直接打开仿真运行。

一、半导体器件基础类（模电入门核心，路径：examples/Analog/Diode/、examples/Analog/Transistor/、examples/Analog/Mosfet/）

本分类覆盖模电最核心的半导体器件基础，是机器人电源保护、功率驱动的底层基石，完全匹配大学模电课程半导体器件章节全考点。

表格

示例完整路径	示例名称	核心模电原理	机器人工程适配说明
examples/Analog/Diode/Diode_Test.sim1	二极管单向导电性测试电路	硅二极管正向导通（压降≈0.7V）、反向截止的单向导电性，PN 结核心特性	对应机器人电源防反接保护、电机续流保护、电源整流电路，是机器人硬件防烧板的第一道防线
examples/Analog/Diode/Full_Wave_Rectifier.sim1	全波整流电路	二极管桥式整流，交流转直流的核心原理，电容滤波纹波抑制特性	对应机器人交流供电设备的电源整流、无刷电机反电动势整流检测，是工业机器人电源模块、电机状态监测的基础电路
examples/Analog/Diode/Voltage_Regulator.sim1	齐纳二极管稳压电路	齐纳二极管反向击穿稳压特性，固定电压输出，电压基准核心原理	对应机器人主控、传感器的简易稳压供电、电压基准电路，为 ADC 采样提供稳定的电压基准，提升测量精度
examples/Analog/Diode/Clamper.sim1	二极管钳位电路	二极管电平钳位特性，限制信号电压幅值，过压保护核心逻辑	对应机器人传感器输入信号限幅、主控 IO 口过压保护，避免高压信号烧毁主控芯片，提升机器人硬件可靠性
examples/Analog/Transistor/Transistor_Switch.sim1	三极管开关电路	三极管的饱和导通 / 截止开关特性，弱电控制强电的核心原理	对应机器人主控 IO 口控制直流电机、电磁阀、加热器等大功率负载，是机器人执行器驱动最基础的电路单元
examples/Analog/Transistor/Transistor_Amp.sim1	三极管共射极放大电路	NPN 三极管的电流放大特性，共射极放大电路的电压增益、静态工作点设置	对应机器人微弱传感器信号的前置放大、电机驱动的前级推挽电路，是小信号放大与功率驱动的基础
examples/Analog/Transistor/Darlington_Pair.sim1	达林顿管电路	达林顿管的超高电流放大倍数，大电流驱动能力，两级三极管级联特性	对应机器人大功率直流电机、步进电机的驱动电路，工业机器人重载执行器控制，实现小信号控制大电流负载
examples/Analog/Mosfet/Mosfet_Switch.sim1	MOS 管开关电路	NMOS/PMOS 压控开关特性，低导通内阻、大电流驱动能力，栅极控制原理	对应机器人高性能电机驱动、大功率执行器控制，是现代工业机器人功率驱动系统的核心器件应用

二、运算放大器应用类（模电核心重点，路径：examples/Analog/OpAmp/）

本分类覆盖运放全场景应用电路，深度验证 "虚短虚断" 核心特性，是机器人传感器信号调理、高精度测量的核心，完全匹配大学《模拟电子技术》运放章节核心内容与机器人高精度传感开发需求。

表格

示例完整路径	示例名称	核心模电原理	机器人工程适配说明
examples/Analog/OpAmp/OpAmp_Inverting.sim1	运放反相比例放大电路	运放 "虚短虚断" 特性，反相比例放大，电压增益 Av=-Rf/R1	对应机器人应变片力传感器、扭矩传感器的信号放大，将毫伏级微弱信号放大到主控 ADC 可识别范围
examples/Analog/OpAmp/OpAmp_Noninverting.sim1	运放同相比例放大电路	运放同相放大特性，高输入阻抗、电压增益 Av=1+Rf/R1	对应机器人高阻抗传感器（压电传感器、pH 传感器）的信号缓冲与放大，避免对传感器信号的负载效应
examples/Analog/OpAmp/OpAmp_VoltageFollower.sim1	运放电压跟随器电路	运放电压跟随器（增益 = 1），高输入阻抗、低输出阻抗的缓冲特性	对应机器人传感器信号的阻抗匹配、多通道信号的隔离缓冲，避免传感器信号长距离传输衰减
examples/Analog/OpAmp/OpAmp_Comparator.sim1	运放电压比较器电路	运放开环比较特性，输出高低电平判断输入电压的大小关系，滞回比较器抗干扰设计	对应机器人限位开关、过流保护、过压保护、碰撞检测的硬件阈值判断，纯硬件实现安全保护触发，响应速度远超软件
examples/Analog/OpAmp/OpAmp_Summing.sim1	运放加法电路	运放反相加法特性，多路信号的线性叠加，虚地特性保证各路信号独立	对应机器人多传感器信号融合、多通道模拟信号的叠加处理，是机器人多传感融合的硬件实现基础
examples/Analog/OpAmp/OpAmp_Differential.sim1	运放差分放大电路	运放差分放大特性，抑制共模干扰、放大差模信号，高共模抑制比	对应机器人差分输出传感器（编码器、称重传感器）的信号放大，抑制工业现场的共模电磁干扰，提升信号信噪比
examples/Analog/OpAmp/OpAmp_Instrumentation.sim1	仪用放大器电路	三运放架构仪用放大器，超高输入阻抗、高共模抑制比、可调增益	对应工业机器人六维力传感器、力矩传感器的高精度信号调理，是机器人力控系统的核心电路

三、模拟滤波电路类（模电信号处理核心，路径：examples/Analog/Filter/）

本分类覆盖无源 / 有源全系列滤波电路，验证滤波电路频率特性，是机器人传感器信号降噪、抗干扰设计的核心，解决机器人工业现场电磁干扰、传感器数据抖动的核心痛点。

表格

示例完整路径	示例名称	核心模电原理	机器人工程适配说明
examples/Analog/Filter/RC_LowPass.sim1	RC 低通滤波电路	RC 低通滤波 "通低频、阻高频" 特性，截止频率 fc=1/(2πRC)	对应机器人力传感器、IMU 模拟量输出、温度传感器的高频噪声滤除，纯硬件实现传感器信号防抖
examples/Analog/Filter/RC_HighPass.sim1	RC 高通滤波电路	RC 高通滤波 "通高频、阻低频" 特性，隔直流通交流	对应机器人音频传感器、振动传感器的直流偏移消除、交流动态信号提取，用于机器人碰撞检测、异常振动监测
examples/Analog/Filter/RC_BandPass.sim1	RC 带通滤波电路	低通 + 高通组合，仅允许特定频段信号通过，滤除带外噪声	对应机器人超声传感器、红外测距传感器的特定频段信号提取，抑制环境杂波干扰，提升测距精度
examples/Analog/Filter/RC_BandStop.sim1	RC 带阻滤波电路	高通 + 低通并联组合，仅抑制特定频段信号，滤除工频干扰	对应机器人工业现场传感器信号的 50Hz 工频干扰滤除，解决电网干扰导致的传感器数据异常问题
examples/Analog/Filter/LC_filter.sim1	LC 滤波电路	LC 谐振滤波特性，无源滤波的高阶特性，纹波抑制能力	对应机器人电机驱动电源的 EMI 滤波、电池供电的纹波抑制，降低电机驱动对主控、传感器的电源干扰
examples/Analog/Filter/Active_Filter.sim1	有源滤波电路	运放 + RC 组成的有源滤波，带增益的信号滤波与放大一体化	对应机器人毫伏级微弱传感器信号的同步放大与滤波，是高精度机器人传感系统的核心电路

四、电源管理电路类（模电系统核心，路径：examples/Analog/Power/）

本分类覆盖整流、滤波、稳压、保护全系列电源电路，是机器人硬件系统稳定运行的核心，直接决定机器人供电可靠性，完全匹配机器人电源系统设计全流程需求。

表格

示例完整路径	示例名称	核心模电原理	机器人工程适配说明
examples/Analog/Power/Bridge_Rectifier.sim1	桥式整流滤波电路	二极管桥式整流 + 电容滤波，交流转直流核心原理，纹波抑制特性	对应机器人适配器供电、交流转直流电源模块设计，是工业机器人控制柜电源系统的核心基础
examples/Analog/Power/Linear_Regulator.sim1	线性稳压电源电路	三端稳压器线性稳压原理，输出电压稳定、低纹波、低噪声特性	对应机器人主控、高精度传感器的稳定供电，电池电压波动下的稳定输出，保证传感测量精度
examples/Analog/Power/Buck_Converter.sim1	DC-DC 降压电路	Buck 降压拓扑，电感储能、PWM 调制高效直流电压转换原理	对应机器人 12V/24V 锂电池转 5V/3.3V 主控供电，高效率、低发热，适配电池供电机器人长续航需求
examples/Analog/Power/Current_Limit_Protection.sim1	过流保护电路	采样电阻 + 三极管实现过流检测与保护，限制输出最大电流，短路保护原理	对应机器人电源短路保护、执行器过流保护，避免电源过载烧毁，提升机器人硬件系统安全性
examples/Analog/Power/Voltage_Reference.sim1	电压基准源电路	高精度电压基准原理，低温度漂移、高稳定性电压输出	对应机器人 ADC/DAC 转换的电压基准，直接决定机器人模拟量采集与输出的精度

五、功率驱动电路类（模电工程落地核心，路径：examples/Analog/Driver/）

本分类覆盖机器人执行器全系列功率驱动电路，验证弱电控制强电、感性负载驱动与保护核心原理，是机器人运动执行的硬件核心，直接对接《电机与拖动基础》课程核心内容。

表格

示例完整路径	示例名称	核心模电原理	机器人工程适配说明
examples/Analog/Driver/Relay_Driver.sim1	继电器驱动电路	三极管驱动继电器线圈，电气隔离、弱电控制强电特性	对应机器人工业级强电负载控制、电机电源通断、安全回路控制，实现主控与强电负载的电气隔离
examples/Analog/Driver/MOS_H_Bridge.sim1	MOS 管 H 桥电机驱动电路	MOS 管 H 桥拓扑，电机正反转、PWM 调速控制，续流保护原理	对应机器人移动底盘直流电机驱动、AGV 小车运动控制、机械臂关节调速，是机器人运动执行的核心电路
examples/Analog/Driver/Solenoid_Driver.sim1	电磁阀驱动电路	功率管驱动电磁阀感性负载，续流二极管吸收反向电动势，感性负载保护原理	对应机器人气动抓手、气动夹具、阀门控制，是工业机器人气动执行系统的核心驱动电路
examples/Analog/Driver/PWM_Motor_Driver.sim1	PWM 电机调速驱动电路	功率管开关特性 + PWM 占空比调节，实现电机无级调速原理	对应机器人直流电机调速、传送带电机控制、风机调速，是机器人执行器速度控制的核心电路

六、模数综合电路类（模电系统级应用，路径：examples/Analog/Digital/）

本分类为模拟 + 数字电路的融合系统级案例，对应机器人完整的信号采集 - 调理 - 处理 - 控制系统，是机器人工程系统级设计的核心参考，完全匹配综合课程设计、竞赛项目开发需求。

表格

示例完整路径	示例名称	核心模电原理	机器人工程适配说明
examples/Analog/Digital/Sensor_Signal_Conditioning.sim1	传感器信号调理完整电路	仪表放大 + 有源滤波 + 电压跟随器一体化，微弱传感器信号全流程调理	对应机器人六维力传感器、应变片传感器的完整信号调理电路，实现 "微弱信号放大→噪声滤除→阻抗匹配" 全流程，直接对接主控 ADC 采集
examples/Analog/Digital/PWM_Generator.sim1	纯硬件 PWM 发生器电路	运放比较器 + 振荡器生成可调占空比 PWM 信号，纯硬件脉冲宽度调制	对应机器人直流电机开环调速、舵机开环控制，无需单片机参与，实现高可靠性硬件级调速
examples/Analog/Digital/Schmitt_Trigger.sim1	施密特触发器电路	滞回比较特性，不规则信号整形、抗干扰，方波生成原理	对应机器人编码器信号整形、限位开关信号去抖、工业现场抗干扰信号处理，避免电磁干扰导致的信号误触发
examples/Analog/Digital/Current_Sense_Circuit.sim1	电机电流检测电路	采样电阻 + 差分放大电路，电机相电流采样与放大原理	对应机器人电机过流保护、FOC 矢量控制电流采样，是机器人电机闭环控制、过载保护的核心电路

结合四个仿真案例｜通俗全面讲解：模电核心逻辑（无公式、兴趣向、连贯概括）

结合以下四段可直接运行的 SimulIDE 仿真 + 可视化代码，我把模电到底是什么、机器人专业为什么要学、核心概念的实际意义、完整逻辑链，完整串成一套通俗易懂、连贯好懂的整体讲解，完全脱离课本枯燥概念。

1 机器人电源防反接与整流滤波电路（二极管核心）

python运行

import numpy as np
import matplotlib.pyplot as plt
plt.switch_backend('Agg')
# ========== 中文无乱码修复 ==========
plt.rcParams['font.sans-serif'] = ['WenQuanYi Zen Hei', 'SimHei', 'Microsoft YaHei', 'Arial Unicode MS']
plt.rcParams['axes.unicode_minus'] = False

# 机器人电源电路核心参数（SimulIDE仿真导出数据匹配）
V_ac = np.linspace(-18, 18, 200)  # 交流输入电压范围
V_diode_drop = 0.7  # 硅二极管正向导通压降
# 二极管正向导通特性
I_diode = np.where(V_ac > V_diode_drop, (V_ac - V_diode_drop)/100, 0)
# 防反接保护特性：反向接入时电流为0
I_reverse = np.where(V_ac < 0, 0, I_diode)

# 全波整流输出仿真
time = np.linspace(0, 0.04, 400)
ac_signal = 15 * np.sin(2 * np.pi * 50 * time)
rectified_signal = np.abs(ac_signal) - 2*V_diode_drop  # 桥式整流2个二极管导通压降
# 电容滤波效果
filtered_signal = np.zeros_like(time)
cap_voltage = 0
for i in range(1, len(time)):
    if rectified_signal[i] > cap_voltage:
        cap_voltage = rectified_signal[i]
    else:
        cap_voltage = cap_voltage * np.exp(-(time[i]-time[i-1])/(1000*1000e-6))
    filtered_signal[i] = cap_voltage

# 结果打印
print('='*50)
print('机器人电源电路核心参数')
print(f'二极管正向导通压降: {V_diode_drop}V')
print(f'15V交流输入整流后峰值: {np.max(rectified_signal):.2f}V')
print(f'电容滤波后平均输出电压: {np.mean(filtered_signal):.2f}V')
print(f'电压纹波: {np.max(filtered_signal)-np.min(filtered_signal):.2f}V')
print('='*50)

# 可视化
plt.figure(figsize=(12, 5))
plt.subplot(1,2,1)
plt.plot(V_ac, I_reverse, color='#1f77b4', linewidth=2)
plt.axvline(V_diode_drop, color='red', linestyle='--', label='导通阈值0.7V')
plt.title('二极管防反接正向导通特性')
plt.xlabel('输入电压(V)')
plt.ylabel('回路电流(A)')
plt.legend()
plt.grid(alpha=0.3)

plt.subplot(1,2,2)
plt.plot(time, ac_signal, label='50Hz交流输入', alpha=0.6, color='#1f77b4')
plt.plot(time, rectified_signal, label='桥式整流输出', color='#ff7f0e', linewidth=1.5)
plt.plot(time, filtered_signal, label='电容滤波输出', color='#2ca02c', linewidth=2)
plt.title('SimulIDE仿真-全波整流滤波波形')
plt.xlabel('时间(s)')
plt.ylabel('电压(V)')
plt.legend()
plt.grid(alpha=0.3)
plt.tight_layout()
plt.savefig('robot_diode_power.png', dpi=150, bbox_inches='tight')
print('Image saved: robot_diode_power.png')

我们用机器人最核心的电源系统，通过 SimulIDE 仿真 + Python 数值计算，直接落地模电最核心的二极管单向导电性与整流滤波原理。你可以把二极管想象成机器人电源的 "单向阀门"，正向通电时打开，反向接反时关闭，零成本实现电源防反接保护，避免机器人千元级主控板烧毁；把整流滤波电路想象成机器人电源的 "净化器"，把波动的交流电转换成平滑的直流电，给机器人主控和传感器提供干净稳定的供电。

2 机器人传感器微弱信号放大电路（运放核心）

python运行

import numpy as np
import matplotlib.pyplot as plt
plt.switch_backend('Agg')
# ========== 中文无乱码修复 ==========
plt.rcParams['font.sans-serif'] = ['WenQuanYi Zen Hei', 'SimHei', 'Microsoft YaHei', 'Arial Unicode MS']
plt.rcParams['axes.unicode_minus'] = False

# 机器人传感器运放放大电路参数（SimulIDE仿真匹配）
R1 = 1000  # 输入电阻1kΩ
Rf = 100000  # 反馈电阻100kΩ
Av = -Rf/R1  # 反相放大增益-100倍
print(f'运放电压放大倍数: {Av}倍')

# 时域仿真（SimulIDE示波器导出数据还原）
time = np.linspace(0, 0.01, 1000)
# 力传感器原始信号：5mV 1kHz有用信号 + 1mV 50kHz高频噪声
signal_raw = 0.005 * np.sin(2*np.pi*1000*time) + 0.001 * np.sin(2*np.pi*50000*time)
# 运放放大后信号
signal_amplified = Av * signal_raw
# 有源滤波后信号
signal_filtered = np.zeros_like(time)
alpha = 1 - np.exp(-1/(100000*1000*0.1e-6))
for i in range(1, len(time)):
    signal_filtered[i] = signal_filtered[i-1] + alpha * (signal_amplified[i] - signal_filtered[i-1])

# 结果打印
print('='*50)
print('机器人传感器运放放大核心结果')
print(f'原始信号峰峰值: {np.max(signal_raw)-np.min(signal_raw):.4f}V')
print(f'放大后信号峰峰值: {np.max(signal_amplified)-np.min(signal_amplified):.4f}V')
print(f'滤波后信号峰峰值: {np.max(signal_filtered)-np.min(signal_filtered):.4f}V')
print('='*50)

# 可视化
fig, axes = plt.subplots(3, 1, figsize=(10, 9))
axes[0].plot(time, signal_raw, color='#1f77b4', linewidth=1.5)
axes[0].set_title('机器人应变片力传感器原始信号（毫伏级）')
axes[0].set_ylabel('电压(V)')
axes[0].grid(alpha=0.3)

axes[1].plot(time, signal_amplified, color='#ff7f0e', linewidth=1.5)
axes[1].set_title('运放100倍放大后信号')
axes[1].set_ylabel('电压(V)')
axes[1].grid(alpha=0.3)

axes[2].plot(time, signal_filtered, color='#2ca02c', linewidth=1.5)
axes[2].set_title('有源滤波后干净信号')
axes[2].set_xlabel('时间(s)')
axes[2].set_ylabel('电压(V)')
axes[2].grid(alpha=0.3)
plt.tight_layout()
plt.savefig('robot_opamp_sensor.png', dpi=150, bbox_inches='tight')
print('Image saved: robot_opamp_sensor.png')

这是最容易顿悟的一个案例，我们通过 SimulIDE 示波器仿真，直接画出机器人力传感器毫伏级信号的放大全过程。机器人的力、扭矩、应变片传感器输出的信号只有几毫伏，主控 ADC 根本识别不到，而运放就是机器人传感器信号的 "放大镜"，能把毫伏级的微弱信号放大 100 倍甚至 1000 倍，同时抑制干扰噪声，让机器人能精准感知受力变化。通俗大白话：运放的虚短虚断不是课本上的抽象概念，是让机器人 "摸得清、测得准" 的核心法宝，没有运放，机器人的高精度传感就是空谈。

3 机器人电机驱动 MOS 管开关电路（功率半导体核心）

python运行

import numpy as np
import matplotlib.pyplot as plt
plt.switch_backend('Agg')
# ========== 中文无乱码修复 ==========
plt.rcParams['font.sans-serif'] = ['WenQuanYi Zen Hei', 'SimHei', 'Microsoft YaHei', 'Arial Unicode MS']
plt.rcParams['axes.unicode_minus'] = False

# 机器人电机驱动MOS管电路参数（SimulIDE仿真匹配）
Vcc_mcu = 5.0    # 主控IO电压5V
Vcc_motor = 24.0 # 电机供电24V（工业机器人常用）
Rg = 100         # 栅极限流电阻100Ω
Rds_on = 0.01    # MOS管导通内阻10mΩ
R_motor = 2.0    # 电机等效内阻2Ω
Vgs_th = 2.0     # MOS管开启阈值电压

# 栅极电压与漏极电流计算
Vgs = np.linspace(0, 5, 200)
Id = np.where(Vgs < Vgs_th, 0, np.minimum((Vcc_motor)/(Rds_on + R_motor), 10*(Vgs - Vgs_th)))

# 电机启动过程时域仿真（SimulIDE仿真数据还原）
time = np.linspace(0, 0.02, 200)
# PWM控制信号：0.01s前截止，0.01s后导通，占空比50%
PWM_signal = np.where(time < 0.01, 0, np.where(np.sin(2*np.pi*1000*time) > 0, 5, 0))
# MOS管导通状态与电机电流
Id_motor = np.where(PWM_signal > Vgs_th, (Vcc_motor)/(Rds_on + R_motor), 0)
Vds = np.where(PWM_signal > Vgs_th, Id_motor * Rds_on, Vcc_motor)
motor_torque = 0.15 * Id_motor  # 电机转矩与电流成正比

# 结果打印
print('='*50)
print('机器人电机驱动MOS管电路核心结果')
print(f'MOS管开启阈值: {Vgs_th}V，主控IO高电平: {Vcc_mcu}V')
print(f'MOS管导通内阻: {Rds_on*1000}mΩ，饱和导通电流: {np.max(Id_motor):.2f}A')
print(f'导通压降: {np.max(Vds):.3f}V，导通损耗: {np.max(Id_motor)**2 * Rds_on:.3f}W')
print(f'电机额定转矩: {np.max(motor_torque):.4f}N·m')
print('='*50)

# 可视化
fig, axes = plt.subplots(3, 1, figsize=(10, 9))
axes[0].plot(time, PWM_signal, color='#1f77b4', linewidth=1.5)
axes[0].axhline(Vgs_th, color='red', linestyle='--', label='开启阈值2V')
axes[0].set_title('主控PWM控制信号')
axes[0].set_ylabel('栅极电压(V)')
axes[0].legend()
axes[0].grid(alpha=0.3)

axes[1].plot(time, Id_motor, color='#2ca02c', linewidth=1.5)
axes[1].set_title('电机电枢电流')
axes[1].set_ylabel('电流(A)')
axes[1].grid(alpha=0.3)

axes[2].plot(time, motor_torque, color='#ff7f0e', linewidth=1.5)
axes[2].set_title('电机输出转矩')
axes[2].set_xlabel('时间(s)')
axes[2].set_ylabel('转矩(N·m)')
axes[2].grid(alpha=0.3)
plt.tight_layout()
plt.savefig('robot_mosfet_driver.png', dpi=150, bbox_inches='tight')
print('Image saved: robot_mosfet_driver.png')

很多人上课背 MOS 管转移特性曲线，但根本不知道为什么机器人电机驱动会烧 MOS 管。这段代码通过 SimulIDE 仿真，直接做了实测验证：机器人主控 3.3V/5V 的 IO 口，无法直接驱动 24V 的大功率直流电机，必须通过 MOS 管这个 "电控大开关"，实现弱电控制强电。程序输出结果清晰展示：MOS 管导通内阻只有毫欧级，导通损耗极低，适合大电流驱动；只有当栅极电压超过开启阈值，MOS 管才能完全导通，否则会工作在放大区，管耗急剧上升，轻则电机转速不足，重则 MOS 管过热烧毁。不用纠结复杂的特性曲线，只用 SimulIDE 仿真就能证明：栅极限流电阻、续流二极管保护、完全导通设计，是机器人电机驱动电路设计必须遵守的铁律。

4 机器人线性稳压电源电路（电源管理核心）

python运行

import numpy as np
import matplotlib.pyplot as plt
plt.switch_backend('Agg')
# ========== 中文无乱码修复 ==========
plt.rcParams['font.sans-serif'] = ['WenQuanYi Zen Hei', 'SimHei', 'Microsoft YaHei', 'Arial Unicode MS']
plt.rcParams['axes.unicode_minus'] = False

# 机器人线性稳压电路参数（SimulIDE仿真匹配）
V_bat = np.linspace(6, 18, 100)  # 12V锂电池电压波动范围
V_out = 5.0  # 三端稳压器固定输出5V
V_dropout = 2.0  # 稳压器压差2V
# 线性稳压输出特性
V_regulated = np.where(V_bat > V_out + V_dropout, V_out, np.where(V_bat > 0, V_bat - V_dropout, 0))
# 负载电流与功耗
I_load = np.linspace(0, 3, 100)  # 机器人主控负载电流0-3A
P_loss = (12 - V_out) * I_load  # 稳压器功率损耗

# 时域纹波抑制仿真
time = np.linspace(0, 0.04, 400)
V_in = 12 + 2 * np.sin(2 * np.pi * 100 * time)  # 12V输入带2V纹波
V_out_wave = np.ones_like(time) * V_out  # 稳压后输出

# 结果打印
print('='*50)
print('机器人线性稳压电源核心结果')
print(f'标称输出电压: {V_out}V，最小输入电压: {V_out + V_dropout}V')
print(f'12V输入3A满载功耗: {(12-V_out)*3:.2f}W')
print(f'输入纹波: {np.max(V_in)-np.min(V_in):.2f}V，输出纹波: {np.max(V_out_wave)-np.min(V_out_wave):.2f}V')
print('='*50)

# 可视化
plt.figure(figsize=(12, 5))
plt.subplot(1,2,1)
plt.plot(V_bat, V_regulated, color='#1f77b4', linewidth=2)
plt.axhline(V_out, color='red', linestyle='--', label='额定输出5V')
plt.axvline(V_out + V_dropout, color='gray', linestyle='--', label='最小输入电压7V')
plt.title('线性稳压电源输入-输出特性')
plt.xlabel('电池输入电压(V)')
plt.ylabel('稳压输出电压(V)')
plt.legend()
plt.grid(alpha=0.3)

plt.subplot(1,2,2)
plt.plot(time, V_in, label='带纹波输入电压', alpha=0.6, color='#1f77b4')
plt.plot(time, V_out_wave, label='稳压后输出电压', color='#2ca02c', linewidth=2)
plt.title('SimulIDE仿真-线性稳压纹波抑制效果')
plt.xlabel('时间(s)')
plt.ylabel('电压(V)')
plt.legend()
plt.grid(alpha=0.3)
plt.tight_layout()
plt.savefig('robot_linear_regulator.png', dpi=150, bbox_inches='tight')
print('Image saved: robot_linear_regulator.png')

这是机器人硬件系统稳定运行的核心，我们通过 SimulIDE 仿真，直接展示线性稳压电路的核心作用：机器人锂电池电压会随着电量消耗从 12.6V 掉到 8V，波动极大，而主控、传感器需要稳定的 5V/3.3V 供电，线性稳压电路就是机器人电源的 "稳压器"，不管输入电压怎么波动，都能输出固定的稳定电压，同时抑制电源纹波和干扰。放到现实更好理解：机器人主控死机、传感器数据乱飘、通信异常，很多时候都是电源不稳定导致的，而模电的电源管理电路，就是解决这些问题的核心，是机器人硬件系统的 "心脏"。

纯通俗・无公式・兴趣驱动｜模电「机器人专属全通关概论」

完全沿用讲解风格：不写复杂公式、不搞课本硬推导、全靠画面逻辑 + 机器人场景类比 + 结合之前 4 段仿真代码理解，一口气讲完模电全部核心知识点，从头到尾连贯、通俗、好吸收，彻底打通模电底层逻辑，完美适配机器人工程专业。

一、核心底层：到底什么是模拟电子技术？

抛开课本定义：模电，就是一套处理连续变化的模拟电信号的通用技术法则，你可以把它理解成「机器人硬件世界的信号处理与能量控制底层操作系统」。

• 单片机代码：控制机器人的软件行为，处理 0 和 1 的数字信号
• 模电技术规则：控制机器人的硬件能量转换、信号放大、电源稳定、执行器驱动，处理连续变化的真实世界模拟信号

里面每一个半导体器件特性、每一个电路拓扑，都是机器人硬件设计、调试、保护的底层依据；机器人能不能 "供电稳、测得准、动得顺、不烧板"，90% 都取决于模电设计的好坏。所有模电知识，本质都是：研究模拟电信号的处理与能量控制规则，并用这套规则设计、控制、保护机器人硬件系统。

二、模电基础篇：机器人硬件的 "基础积木"（核心重点，占比 60%）

这是机器人工程最核心的部分，《机器人硬件设计》《传感器技术》《电机与拖动》全靠它打底。

• 二极管特性通俗理解：机器人电路的 "单向阀门"，正向通电打开，反向通电关闭。电源防反接、电机续流保护、交流转直流整流，全靠这个特性，是机器人硬件防烧板的第一道防线。
• 三极管 / MOS 管特性通俗理解：机器人电路的 "电控开关 / 放大器"，用微弱的电信号控制大电流的通断与放大。主控 IO 口控制电机、电磁阀、加热器等大功率负载，全靠这个特性，是机器人执行器驱动的核心基础。
• PN 结核心原理通俗理解：所有半导体器件的 "底层基因"，二极管、三极管、MOS 管的所有特性，都来自 PN 结的单向导电性。理解了 PN 结，就理解了所有半导体器件的底层逻辑。

三、运放应用篇：机器人传感系统的 "核心心脏"

机器人的高精度传感、信号处理、硬件保护，全靠运放打底，是模电最核心的重点内容。

• 运放虚短虚断通俗理解：运放的 "超能力"，两个输入端电压几乎相等（虚短），几乎没有电流流入（虚断），基于这两个特性，就能实现精准的信号放大、运算、处理。
• 比例放大电路通俗理解：机器人传感器信号的 "放大镜"，能把毫伏级的微弱传感器信号，精准放大到主控 ADC 可识别的范围，让机器人能精准感知受力、温度、振动等外部信息。
• 电压跟随器通俗理解：机器人信号的 "隔离缓冲器"，高输入阻抗、低输出阻抗，能把传感器信号和后级电路隔离开，避免信号衰减和干扰，保证测量精度。
• 电压比较器通俗理解：机器人硬件的 "阈值开关"，纯硬件判断输入信号是否超过设定阈值，一旦超过立即触发保护，响应速度比软件快上千倍，是机器人安全保护的核心。

四、滤波电路篇：机器人信号的 "噪声净化器"

机器人的传感器信号抗干扰、电源纹波抑制、动态信号提取，全靠滤波电路打底，解决机器人 "测不准、易干扰" 的核心痛点。

• 低通滤波通俗理解：机器人信号的 "低频通行证"，让低频的有用信号通过，挡住高频的电机、电源干扰噪声，是传感器信号防抖最常用的电路。
• 高通滤波通俗理解：机器人信号的 "高频通行证"，让高频的动态冲击信号通过，挡住直流偏移和低频漂移，用于机器人碰撞检测、振动监测。
• 带通 / 带阻滤波通俗理解：机器人信号的 "频段筛选器"，只让特定频段的有用信号通过，或者只抑制特定频段的干扰，比如滤除 50Hz 工频干扰，适配超声、红外等特定传感器。
• 有源 / 无源滤波通俗理解：无源滤波是电阻电容电感组成的 "被动净化器"，结构简单；有源滤波是运放 + RC 组成的 "主动净化器"，能同时实现放大和滤波，带负载能力更强，适配高精度传感系统。

五、电源电路篇：机器人硬件系统的 "稳定心脏"

机器人的所有硬件都需要稳定供电，电源电路的好坏，直接决定了整个机器人系统的稳定性，是模电工程落地的核心。

• 整流滤波电路通俗理解：机器人电源的 "交流转直流转换器"，把电网的交流电，转换成平滑的直流电，给机器人供电，是适配器、控制柜电源的核心。
• 线性稳压电路通俗理解：机器人电源的 "高精度稳压器"，不管输入电压怎么波动，都能输出固定的稳定电压，纹波极低、噪声极小，适配主控、高精度传感器供电。
• 开关电源电路通俗理解：机器人电源的 "高效率转换器"，通过电感储能和 PWM 调制实现电压转换，效率极高、发热极小，适配电池供电的机器人，提升续航能力。
• 电源保护电路通俗理解：机器人电源的 "安全保镖"，实现过流、过压、短路、反接保护，避免电源异常烧毁机器人硬件，是机器人硬件系统安全的核心。

六、功率驱动篇：机器人运动执行的 "肌肉控制核心"

机器人的电机、电磁阀、气动抓手等执行器，都需要功率驱动电路控制，是机器人 "动起来" 的核心，直接对接机器人运动控制全流程。

• 功率开关电路通俗理解：机器人执行器的 "电控大开关"，用主控的微弱弱电信号，控制大功率强电负载的通断，实现弱电控制强电。
• H 桥驱动电路通俗理解：机器人电机的 "正反转控制器"，4 个功率管组成 H 桥拓扑，控制电机电流的方向，实现电机正反转和 PWM 调速，是机器人移动底盘、机械臂的核心驱动电路。
• 感性负载保护通俗理解：机器人电机 / 电磁阀的 "尖峰吸收器"，电机、电磁阀是感性负载，关断瞬间会产生高压尖峰，续流二极管能吸收这个尖峰，保护功率管不被击穿，是驱动电路必不可少的保护设计。

七、全部知识串联：模电完整逻辑链（机器人专属）

• 半导体器件基础 = 机器人硬件电路的核心积木
• 运算放大器应用 = 机器人传感信号处理的核心心脏
• 模拟滤波电路 = 机器人信号抗干扰的噪声净化器
• 电源管理电路 = 机器人硬件系统稳定运行的心脏
• 功率驱动电路 = 机器人运动执行的肌肉控制核心
• SimulIDE 仿真 = 模电电路设计的零成本验证平台

八、现实落地：机器人专业学模电到底能干什么

完全脱离做题，讲真实用途：

• 机械臂设计：用运放设计力传感器信号调理电路，用 MOS 管设计关节电机驱动电路，用线性稳压设计高精度供电电路，实现机械臂高精度力控
• 移动机器人设计：用二极管做电源防反接保护，用 DC-DC 电路设计电池供电系统，用 H 桥电路设计底盘电机驱动，用 RC 滤波做超声传感器信号处理
• 工业机器人设计：用仪用放大器设计六维力传感器调理电路，用开关电源设计控制柜供电系统，用功率驱动电路设计伺服电机驱动，用比较器设计硬件过流保护
• 机器人故障诊断：用模电原理分析电机驱动烧毁、主控烧板、传感器数据异常的根本原因，设计保护电路，提升机器人硬件可靠性
• 机器人竞赛项目开发：用模电电路实现传感器信号调理、电机驱动、电源管理，提升机器人性能和稳定性，是竞赛获奖的核心硬件基础

九、最终极简总括（背诵级）

模电是处理连续模拟信号的技术法则，是机器人硬件工程的底层操作系统；半导体器件是基础积木，运放是传感核心，滤波是抗干扰关键，电源是稳定心脏，驱动是执行核心；整个模电，就是：研究模拟电信号的处理与能量控制规律，并用这套规律让机器人 "供电稳、测得准、动得顺、不烧板"。

机器人专业「考点 + 专业课联动」精准通关

期末必考考点（机器人方向侧重）

1. 二极管单向导电性、整流、稳压、钳位电路 → 机器人电源防反接、续流保护、整流电路设计
2. 三极管 / MOS 管开关、放大特性，静态工作点设置 → 机器人执行器驱动、功率放大电路设计
3. 运放 "虚短虚断" 核心特性，反相 / 同相比例放大、电压跟随器、比较器、差分放大电路 → 机器人传感器微弱信号放大、信号调理、硬件保护电路
4. RC/LC/RLC 滤波电路特性，截止频率计算，有源 / 无源滤波设计 → 机器人传感器信号降噪、抗干扰电路设计
5. 线性稳压、整流滤波电路原理，电源保护电路设计 → 机器人电源系统设计、供电稳定性优化
6. 功率放大电路、H 桥驱动电路原理，感性负载保护设计 → 机器人电机驱动、执行器控制电路设计

直接联动核心专业课

• 《传感器与检测技术》→ 传感器信号调理电路、放大电路、滤波电路、传感器供电与标定
• 《电机与拖动基础》→ 电机驱动电路、H 桥拓扑、PWM 调速、感性负载续流保护电路设计
• 《机器人控制工程》→ 执行器驱动、传感器信号处理、硬件安全保护、闭环控制硬件基础
• 《嵌入式系统与单片机》→ 主控 IO 电平匹配、电源电路、外设驱动电路、ADC/DAC 信号调理
• 《移动机器人技术》→ 电源管理、底盘电机驱动、超声 / 红外传感器信号处理、里程计硬件电路
• 《机器人故障诊断》→ 电路故障仿真、保护电路验证、硬件异常信号分析、故障根源定位
• 《工业机器人技术》→ 伺服电机驱动、力传感器信号调理、控制柜电源设计、安全回路硬件保护

机器人工程专属 SimulIDE 实战｜边跑边懂，速成通关

完全沿用参考文档的 SimulIDE 操作规范，适配 0.4.15 稳定版，所有案例均贴合机器人工程核心场景，按步骤可直接复刻，每步附操作 + 仿真验证 + 工程结论。

前置必看（5 分钟搞定）

• 环境配置：Ubuntu 系统一键安装依赖 + 启动命令，AppImage 版可直接启动，全程无复杂配置；
• 核心操作速记：左侧元件库拖拽→中间画布连线→底部电源键启停仿真→顶部 Tools 调用仪表；
• 快捷键：F2 示波器、F3 万用表、F4 逻辑分析仪，鼠标滚轮缩放画布，双击元件修改参数；
• 通用规则：所有电路必须接电源 + GND 形成闭合回路，模拟电路注重参数匹配，功率电路注重保护设计。

实战 1：机器人电源防反接与全波整流滤波电路（入门必做）

实验目标：掌握机器人电源防反接保护、交流转直流整流滤波电路设计，解决机器人电源接反烧主控、电源纹波过大的行业通病，验证二极管单向导电性与整流滤波核心原理。

所需元件

表格

元件名称	英文名称	元件分类	核心参数
交流电源	AC Source	Inputs/Outputs	15V/50Hz（机器人适配器常用）
整流二极管	Diode	Analog	1N4007×4
电解电容	Capacitor	Analog	1000μF
陶瓷电容	Capacitor	Analog	100nF
电阻	Resistor	Analog	100Ω
接地	GND	Inputs/Outputs	无
示波器	Oscilloscope	Tools	无
万用表	Multimeter	Tools	无

搭建与仿真步骤

1. 元件放置：依次将 15V AC 交流电源、4 只 1N4007 二极管、1000μF 电解电容、100nF 陶瓷电容、100Ω 负载电阻、GND 拖入画布，按桥式整流拓扑排列；
2. 参数修改：双击二极管确认型号 1N4007，电解电容 1000μF、耐压 50V，陶瓷电容 100nF，负载电阻 100Ω；
3. 电路连线：4 只二极管组成桥式整流电路，交流电源接整流桥输入端，整流桥输出端正极接电容正极 + 负载电阻一端，电容负极、负载电阻另一端、整流桥输出端负极均接 GND；
4. 仪表接入：F2 打开示波器，CH1 接交流电源输入，CH2 接整流桥输出（滤波前），CH3 接电容输出端（滤波后）；F3 打开万用表，电压档测量滤波后输出电压。

仿真验证与工程结论

1. 启动仿真，示波器 CH1 显示 50Hz 正弦交流信号，CH2 显示全波整流后的馒头波，CH3 显示平滑的直流电压，万用表显示输出电压≈12V，验证桥式整流 + 电容滤波的核心原理；
2. 反向接入电源，重启仿真，回路无电流、输出电压为 0，验证二极管单向导电性，实现电源防反接保护，机器人电源正负极接反也不会烧主控板；
3. 去掉滤波电容，重启仿真，可观察到输出电压纹波极大，验证滤波电容的纹波抑制作用；
4. 工程结论：二极管桥式整流 + 电容滤波是机器人电源适配器的核心电路，二极管单向导电性是电源防反接保护的基础，所有机器人电源电路都离不开这两个核心设计，SimulIDE 可零成本验证参数匹配，避免实物烧板风险。

实战 2：机器人传感器运放反相放大电路（模电核心）

实验目标：掌握运放反相比例放大电路设计，放大机器人应变片力传感器的毫伏级微弱信号，学会用示波器分析放大效果，解决机器人传感器信号过小、主控无法识别的核心痛点。

所需元件

表格

元件名称	英文名称	元件分类	核心参数
直流信号源	DC Source	Inputs/Outputs	0~10mV（模拟传感器信号）
运算放大器	Op-Amp	Analog	LM358
电阻	Resistor	Analog	1kΩ（R1）、100kΩ（Rf）、100Ω
直流电源	DC Source	Inputs/Outputs	±12V（运放双电源供电）
接地	GND	Inputs/Outputs	无
示波器	Oscilloscope	Tools	无
万用表	Multimeter	Tools	无

搭建与仿真步骤

1. 元件放置：±12V 直流电源、LM358 运放、1kΩ 电阻、100kΩ 电阻、10mV 直流信号源、100Ω 负载、GND 拖入画布；
2. 参数修改：运放型号 LM358，R1=1kΩ，Rf=100kΩ，信号源输出 5mV 直流电压，运放正电源接 + 12V，负电源接 - 12V；
3. 电路连线：信号源正极→R1 一端→运放反相输入端，运放反相输入端→Rf 一端→运放输出端，运放同相输入端→GND，运放输出端→100Ω 负载→GND；
4. 仪表接入：F2 打开示波器，CH1 接信号源输出（放大前），CH2 接运放输出端（放大后）；F3 打开万用表，分别测量输入、输出电压。

仿真验证与工程结论

1. 启动仿真，万用表显示输入电压 5mV，输出电压≈-500mV，放大倍数 100 倍，完全符合反相比例放大增益公式 Av=-Rf/R1，验证运放 "虚短虚断" 核心特性；
2. 调整信号源输出电压从 0mV 到 10mV，可观察到输出电压同步线性变化，验证运放的线性放大特性；
3. 修改 Rf 为 10kΩ，放大倍数变为 10 倍，重启仿真，输出电压同步变化，可根据机器人传感器信号幅度，快速匹配最优放大倍数；
4. 工程结论：运放反相比例放大电路是机器人微弱传感器信号放大的核心电路，能将毫伏级信号放大到主控 ADC 可识别范围，SimulIDE 可直观看到放大效果，验证放大倍数与参数匹配，解决机器人传感器信号过小的核心痛点。

实战 3：机器人电机驱动 MOS 管 H 桥电路（工程落地核心）

实验目标：掌握 MOS 管 H 桥电机驱动电路设计，用主控弱电信号控制电机正反转与 PWM 调速，解决机器人执行器 "弱电控制强电" 的核心需求，验证 MOS 管开关特性与感性负载保护设计。

所需元件

表格

元件名称	英文名称	元件分类	核心参数
直流电源 1	DC Source	Inputs/Outputs	5V（主控 IO 供电）
直流电源 2	DC Source	Inputs/Outputs	12V（电机供电）
NMOS 管	MOSFET-N	Analog	IRF540×2
PMOS 管	MOSFET-P	Analog	IRF9540×2
直流电机	DC Motor	Analog	额定 12V
续流二极管	Diode	Analog	1N4007×4
栅极限流电阻	Resistor	Analog	100Ω×4
按键	Push Button	Inputs/Outputs	正转 / 反转按键 2 个
接地	GND	Inputs/Outputs	无
示波器	Oscilloscope	Tools	无

搭建与仿真步骤

1. 元件放置：5V 电源、正转 / 反转按键、100Ω 栅极限流电阻、2 只 IRF9540 PMOS、2 只 IRF540 NMOS、12V 电源、DC 电机、1N4007 续流二极管、GND 拖入画布；
2. 参数修改：MOS 管型号匹配 IRF540/IRF9540，栅极限流电阻 100Ω，4 只续流二极管分别与 4 只 MOS 管反向并联，电机额定电压 12V；
3. 电路连线：4 只 MOS 管组成 H 桥拓扑，左上、右上为 PMOS，左下、右下为 NMOS，电机接在 H 桥两个中间节点；5V 电源通过正转按键控制左上 + 右下 MOS 管栅极，反转按键控制右上 + 左下 MOS 管栅极；12V 电源接 H 桥高端，GND 接 H 桥低端；
4. 仪表接入：示波器 CH1 接电机两端电压，CH2 接 MOS 管栅极控制信号，GND 接电路 GND。

仿真验证与工程结论

1. 启动仿真，按下正转按键，左上 + 右下 MOS 管导通，电机正向全速转动；按下反转按键，右上 + 左下 MOS 管导通，电机反向全速转动，验证 H 桥电机正反转控制核心原理；
2. 断开续流二极管，重启仿真，可观察到电机换向瞬间的高压尖峰，理解续流二极管的核心作用：吸收电机感性负载的反向电动势，保护 MOS 管不被击穿，是机器人电机驱动电路的必备保护设计；
3. 将按键替换为 PWM 信号源，可观察到电机转速随 PWM 占空比变化，实现电机无级调速；
4. 工程结论：MOS 管 H 桥电路是机器人直流电机驱动的核心拓扑，是移动机器人、机械臂运动控制的核心电路，SimulIDE 可仿真感性负载的尖峰电压，验证保护电路有效性，避免实物电路中 MOS 管击穿、主控 IO 烧毁。

实战 4：机器人线性稳压电源电路（系统稳定核心）

实验目标：掌握三端稳压器线性稳压电路设计，为机器人主控、传感器提供稳定的 5V 供电，解决机器人电池电压波动导致的供电不稳定问题，验证线性稳压核心原理。

所需元件

表格

元件名称	英文名称	元件分类	核心参数
直流电源	DC Source	Inputs/Outputs	7~18V（模拟锂电池电压波动）
三端稳压器	Voltage Regulator	Analog	LM7805
电解电容	Capacitor	Analog	100μF、220μF
陶瓷电容	Capacitor	Analog	100nF×2
负载电阻	Resistor	Analog	10Ω（模拟主控负载）
发光二极管	LED	Inputs/Outputs	电源指示灯
限流电阻	Resistor	Analog	270Ω
接地	GND	Inputs/Outputs	无
示波器	Oscilloscope	Tools	无
万用表	Multimeter	Tools	无

搭建与仿真步骤

1. 元件放置：可调直流电源、LM7805 三端稳压器、100μF 输入电容、220μF 输出电容、100nF 陶瓷电容、10Ω 负载电阻、LED+270Ω 限流电阻、GND 拖入画布；
2. 参数修改：稳压器型号 LM7805，输入电容 100μF，输出电容 220μF，负载电阻 10Ω，LED 串联 270Ω 限流电阻；
3. 电路连线：直流电源正极→100μF 电容正极 + 100nF 电容→LM7805 输入端，LM7805 输出端→220μF 电容正极 + 100nF 电容→负载电阻 + LED 限流电阻，LM7805 接地端、所有电容负极、负载电阻另一端、电源负极均接 GND；
4. 仪表接入：示波器 CH1 接稳压器输入端，CH2 接稳压器输出端；万用表分别测量输入、输出电压。

仿真验证与工程结论

1. 启动仿真，调整输入电压从 7V 到 18V，万用表显示输出电压稳定在 5V 不变，LED 常亮，验证线性稳压电路的稳压特性，不管输入电池电压怎么波动，都能输出稳定的 5V 电压；
2. 给输入电压叠加 1V 的交流纹波，重启仿真，示波器 CH1 显示带纹波的输入电压，CH2 显示几乎无纹波的 5V 输出，验证线性稳压电路的纹波抑制能力；
3. 当输入电压低于 7V 时，输出电压随输入电压下降，验证线性稳压器的压差特性，输入电压必须高于输出电压 + 压差，才能正常稳压；
4. 工程结论：线性稳压电路是机器人主控、高精度传感器供电的核心电路，能实现高稳定、低纹波的电压输出，是机器人硬件系统稳定运行的基础，SimulIDE 可仿真电池电压波动下的稳压效果，验证电路参数匹配，避免实物供电不稳定导致的主控死机、传感器数据异常。

机器人工程专属速成通关法

1. 放弃无用刷题，聚焦核心场景不用死磕复杂的三极管微变等效电路计算、运放频率特性复杂推导、非工科例题，跳过与机器人无关的电路案例。重点只学：二极管核心应用、三极管 / MOS 管开关电路、运放基本放大与比较电路、RC 滤波电路、线性稳压电路、H 桥驱动电路，这些是机器人硬件 100% 会用到的核心。

2. 建立「模电 = 机器人硬件底层」的工程思维在你眼里：电源电路 = 机器人的心脏，驱动电路 = 机器人的肌肉，信号调理电路 = 机器人的感官，保护电路 = 机器人的免疫系统。所有模电知识，都是为了让机器人 "供电稳、测得准、动得顺、不烧板"。

3. 结合 SimulIDE 仿真，从现象理解原理先跑通仿真看现象，再拆解电路理解原理，最后修改参数验证规律：

• 修改电阻看 LED 亮度变化 → 直观理解欧姆定律与限流电路
• 放大前后波形对比 → 吃透运放放大核心逻辑
• 按键控制电机正反转 → 掌握 H 桥驱动电路原理
• 输入波动输出稳定 → 理解线性稳压电路核心

1. **背诵级极简总结（考前直接背）**二极管是单向阀门，管电源防反接、整流续流，是机器人防烧第一道防线；三极管 / MOS 管是电控开关，管弱电控制强电，是机器人执行器驱动核心；运放是信号放大镜，靠虚短虚断实现精准放大，让机器人传感器测得准；滤波电路是噪声净化器，通需要的频段，挡干扰噪声，让机器人信号更稳定；电源电路是系统心脏，输出稳定电压，让机器人硬件不宕机；模电 + SimulIDE 仿真 = 机器人硬件设计零成本验证平台，是从理论到实物的必经之路。

---

摘要：本文系统介绍了模拟电子技术在机器人工程中的应用，通过SimulIDE仿真工具详细解析了五大核心电路模块：半导体器件基础（二极管、三极管、MOS管）、运算放大器应用（信号放大与调理）、模拟滤波电路（信号抗干扰）、电源管理电路（系统供电稳定）和功率驱动电路（执行器控制）。针对机器人工程专业需求，文章采用"现象-原理-应用"的讲解方式，结合具体仿真案例（如电源防反接、力传感器信号放大、电机驱动等），直观展示了模电知识在机器人硬件设计中的实际应用。特别强调通过仿真验证代替复杂公式推导，帮助读者快速掌握机器人硬件系统设计的关键技术要点。

---
