1.概述
水是生命之源，也是人类社会赖以生存和发展的基础性自然资源。河流作为地表水循环的关键载体，不仅为工农业生产和居民生活提供水源，更在维持生态平衡、调节区域气候等方面发挥着不可替代的作用。然而，自工业革命以来，伴随着人口急剧增长、城市化进程加速及工业、农业现代化高速推进，河流水环境正面临着前所未有的压力。工业废水违规排放、农业化肥过度使用导致的面源污染、生活污水未经有效处理便直接排入河道、水产养殖密度过高等人为活动，使得大量富含氮、磷、重金属、有机物及持久性污染物的物质进入河流水体。这些污染物不仅直接导致水质恶化、水生生物多样性锐减，还可能通过食物链富集作用最终危害人体健康，引发饮用水安全、土壤污染等连锁性环境问题。保护河流生态环境、实现对水质的高效精准监测，已成为当前全球性环境管理的重要议题。
传统的水质监测手段主要以人工采样与实验室分析为核心。这种模式虽然在准确性上具有一定优势，但存在诸多固有缺陷。首先，人工采样监测周期长、频次低，难以捕捉水质参数的短时间内动态变化，尤其是在突发性污染事件（如偷排泄漏、藻类暴发）发生时，往往错过了最佳干预时间，无法为应急处理提供实时数据支持。其次，监测覆盖范围受制于人力、物力及地理条件限制，对于偏远、交通不便或流域广阔的河流难以实现常态化布点，导致数据存在"盲区"。再者，人工采样、样品运输和实验室检测的链条长，不仅效率低下，还引入了样品保存与处理过程中的变量，增加了监测的不确定性。因此，传统模式已无法满足现代水环境管理对实时性、连续性、大范围和自动化监测的迫切需求。
与此同时，物联网技术、嵌入式系统以及无线通信技术的快速发展，为水质监测技术的革新开辟了全新路径。在这一技术革新浪潮中，基于微控制器的智能监测终端以其小型化、低功耗、可编程、易于扩展等特点，逐渐成为分布式环境监测的核心载体。特别是意法半导体公司推出的STM32系列单片机，凭借其丰富的外设接口、强大的处理能力、成熟的开发工具链以及极佳的性价比，在环境监测、智能仪器仪表等领域得到广泛应用。以STM32为核心，将高精度水质传感器（如pH、溶解氧、浊度、电导率/总溶解固体、温度等）与远程无线通信模块（如LoRa、NB-IoT、GPRS/4G）及太阳能供电系统进行有机整合，可以构建出能够长期、连续、自动运行的水质监测节点。此类系统能够部署于河道关键断面、排污口上下游、饮用水源地或水产养殖区等处，实时采集并上传多项水质参数，通过云端平台进行数据存储、分析与预警，真正实现"全天候、无人化、网络化"的水质动态监控。
此外，近年来国家对生态文明建设及水污染防治的政策支持力度不断加大。"水十条"（《水污染防治行动计划》）及《生态环境监测网络建设方案》均明确要求提升环境监测的自动化、智能化水平，强化水环境质量预报预警能力。这一政策导向为基于STM32等嵌入式平台的智能水质监测技术提供了广阔的应用场景和市场空间。发展低成本、易于部署和维护、具有自主知识产权的河流水质监测系统，不仅契合国家环境保护战略，也对落实河长制、保障区域水生态安全、促进可持续发展具有重要的现实意义和工程应用价值。
综上所述，为应对日益严峻的水环境污染形势，弥补传统水质监测手段在实时性、连续性和覆盖范围上的不足，基于STM32单片机的河流水质检测系统研究应运而生。其研究目的在于利用嵌入式技术、传感器技术和现代通信技术，设计一套功能可靠、成本适中、易于扩展的在线水质监测终端，为智慧水务及水环境精细化管理提供关键技术支持。
2.功能描述
1. 核心控制器：采用STM32系列单片机作为主控单元，依托其丰富外设接口与高实时处理能力，负责系统任务调度、传感器数据采集、执行机构驱动以及通信协议栈运行，确保多任务协同控制与系统运行稳定性。
2. 数据采集与监测：系统集成pH值检测、水温检测、浊度检测及电导率检测四类水质传感器，实时获取河流关键水质参数。其中，pH值与水温用于评估水体酸碱平衡与环境变化，浊度反映悬浮颗粒物含量，电导率用于表征水体溶解性固体总量及矿化程度，共同构成水质综合评价基础。
3. 控制系统：搭建多功能一体化执行系统，具体包括：
- 药剂投放系统：根据pH值与水质分析结果，自动或远程控制投放pH调节剂与絮凝剂，实现水体酸碱度调节及悬浮物凝聚沉降；
- 智能过滤系统：针对高浊度或含杂水体，通过控制过滤装置的启停与反冲洗时序，提升水体物理净化效率；
- 水流流速调节系统：结合水位或流量传感器，通过调控闸门或变频泵等执行机构，实现对采样或治理区域内水流速度的动态调节。
4. 通信系统：采用Wi-Fi无线通信模块，将采集的水质参数、设备状态及报警信息实时上传至云端或本地监控平台；同时支持下行控制指令，用户可通过PC或移动终端远程观测水质数据并远程启停投药、过滤及流速调节等功能，实现双向远程交互。
5. 报警系统：在STM32内部或云端平台设置各水质参数的阈值区间（如pH 6.5-8.5、浊度上限等）。当任一实时参数超出设定阈值时，系统即刻触发本地声光报警，并通过通信模块向管理人员推送短信、APP通知或平台告警信息，确保异常情况可及时发现与处置。
3.硬件原理图设计
核心控制器：选用STM32F103C8T6最小系统板作为主控单元。该芯片基于ARM Cortex-M3内核，主频最高72MHz，拥有64KB Flash和20KB RAM，提供多路GPIO、ADC、I2C及USART等外设接口，在低成本与低功耗前提下具备足以支撑多传感器轮询、数据上传与执行器协同控制的处理能力，满足河流水质监测系统的实时性要求。
数据采集部分：围绕水质核心指标配置三种传感器。浊度传感器基于光学散射原理，输出电压信号反映水体悬浮物浓度；pH检测传感器采用电极法，经变送板输出可直接供STM32 ADC采样的模拟电压，用于判断水体酸碱度；电导率传感器通过测量溶液电阻获取电导值，间接表征溶解性固体总量。三路信号均由STM32的片内ADC连续采集，形成水质基本参数集。
数据传输部分：采用ESP8266 Wi-Fi模块作为无线通信单元。模块通过USART接口与STM32连接，支持TCP/UDP协议，可将采集到的浊度、pH、电导率等参数以JSON格式上传至云端服务器或本地局域网监控端，同时支持下行控制指令接收，实现远程数据查看与设备控制。
设备控制部分：系统集成三类执行机构。抽水电机用于河道取水样或过滤驱动；水流量调节机构（如电磁阀或水泵调速）配合流量传感器实现采样流路的通断与流速调节；步进电机用于精确定位控制，例如药剂投加旋钮、过滤网清洗刷或闸门开度调节。所有执行器均通过STM32的GPIO输出控制信号，配合继电器、步进电机驱动器完成动作。
显示UI部分：搭载0.96英寸OLED显示屏（I2C接口，分辨率128×64）。该屏幕用于本地实时显示当前pH值、浊度、电导率、Wi-Fi连接状态及报警阈值信息，方便现场调试与设备状态查看，即使在无网络环境下也能直接获取关键数据。

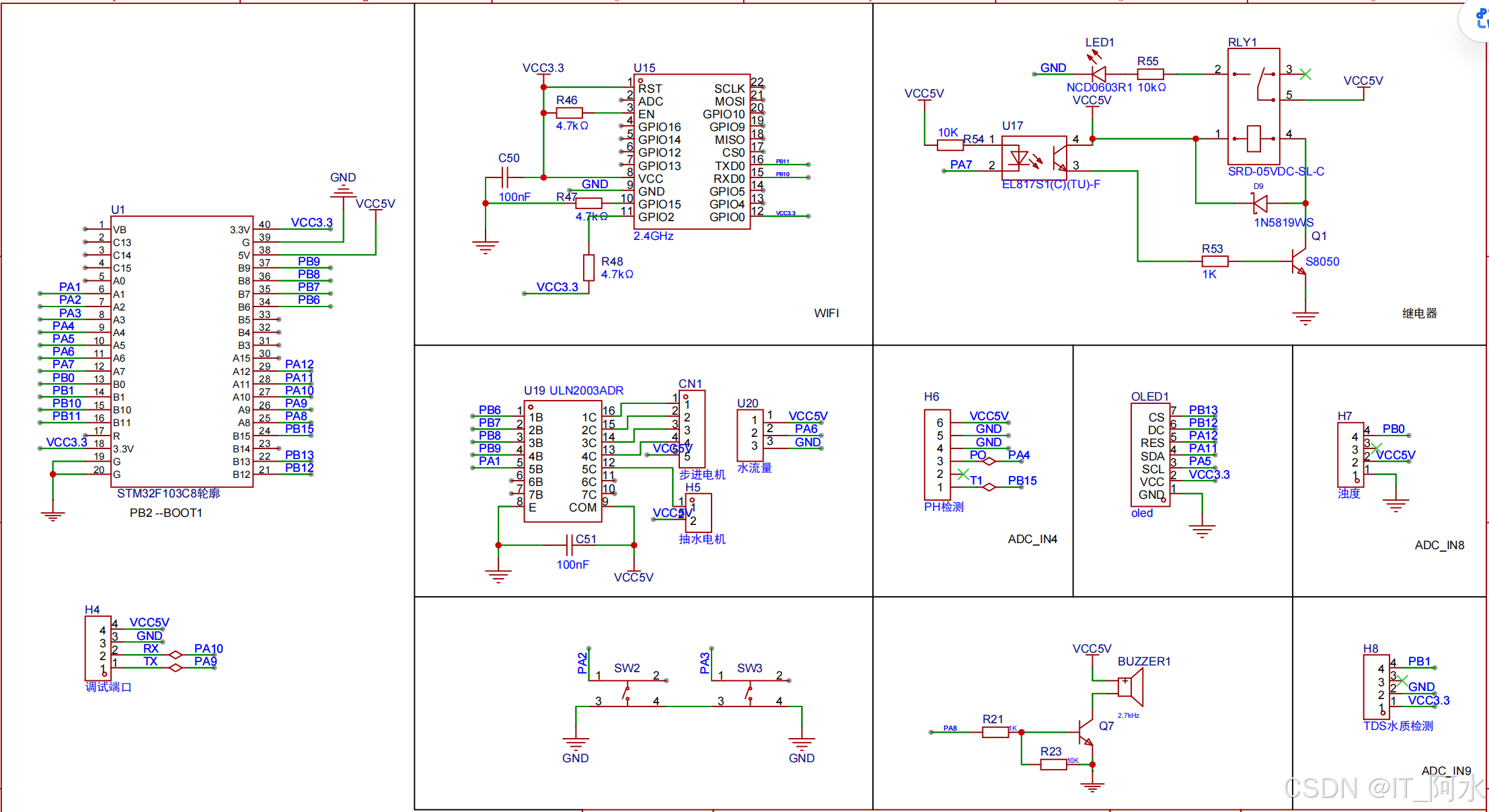

原理图如下所示：

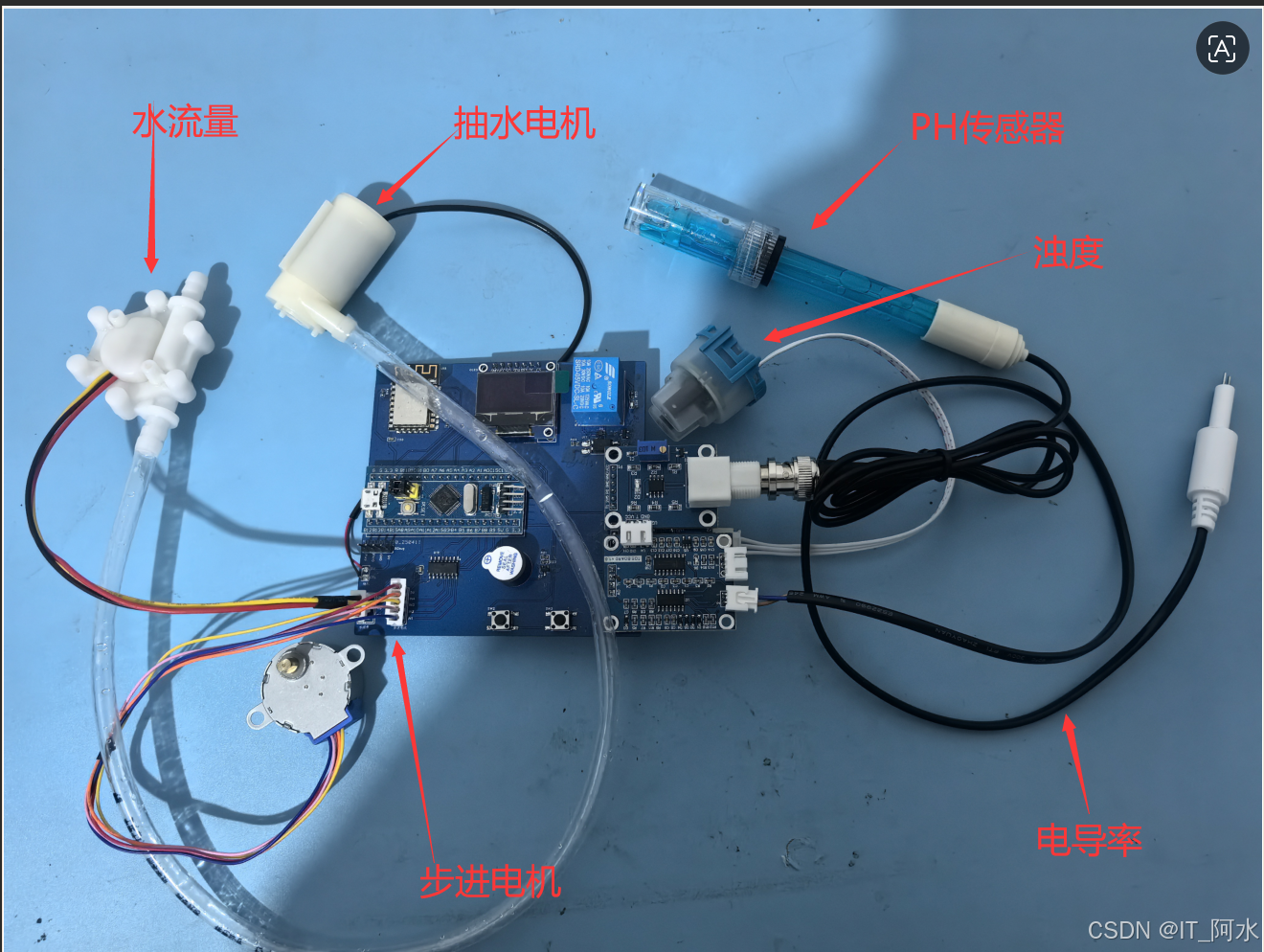

硬件实物如下所示：
4.系统运行
系统上电与初始化：系统上电后，STM32F103C8T6核心控制器首先完成内部时钟、GPIO、ADC及中断向量等基础配置。随后依次对外围设备进行初始化，包括：串口通信参数配置、OLED显示屏I2C接口初始化并清屏显示启动信息、浊度/pH/电导率传感器的ADC通道校准与零点校正、ESP8266 Wi-Fi模块的串口复位与工作模式设置。

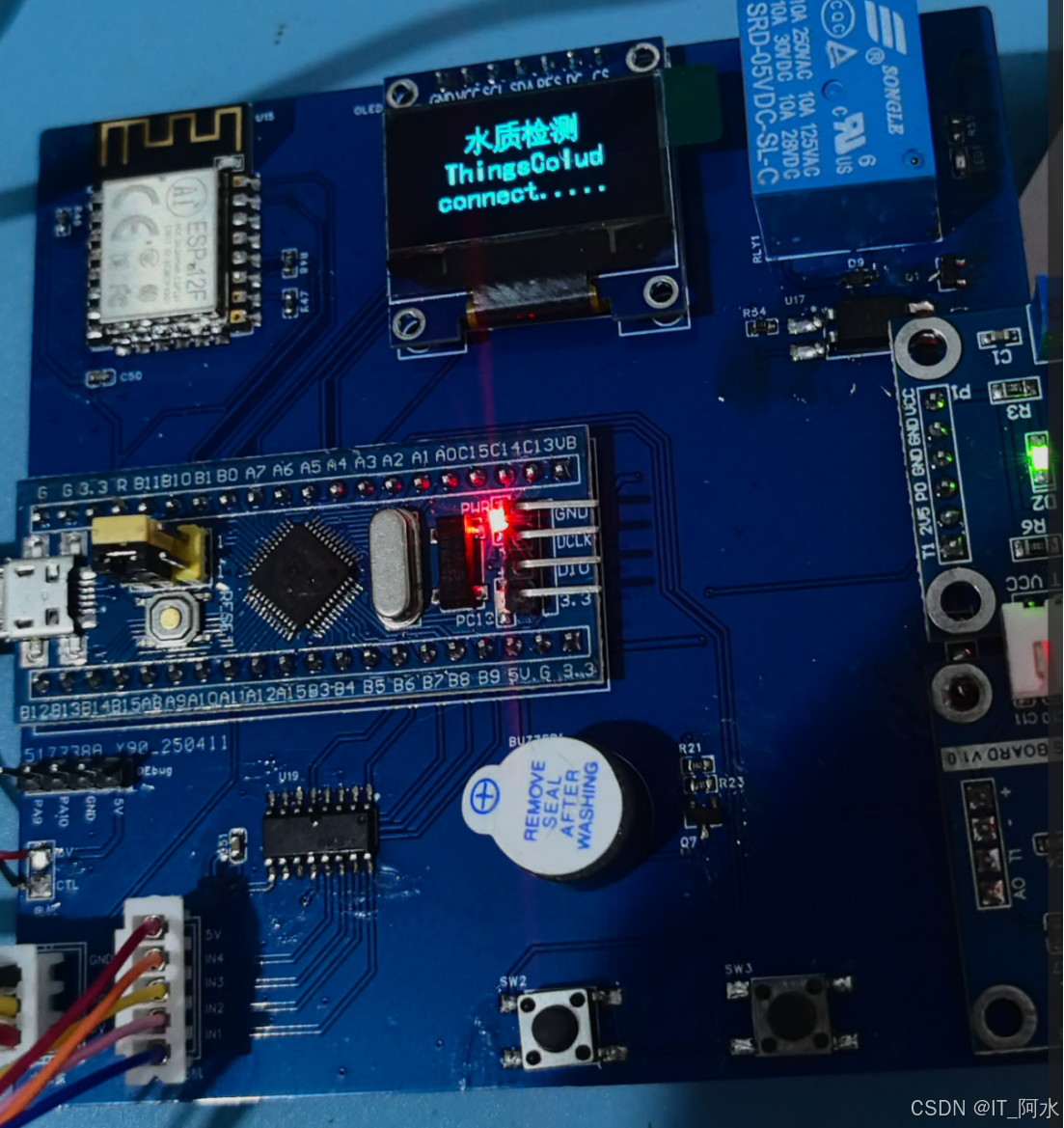

Wi-Fi连接与物联网平台接入：配置ESP8266 Wi-Fi模块为Station（STA）模式，使其作为无线终端接入现有路由器网络。模块首先扫描周边可用Wi-Fi热点，根据预设的SSID和密码尝试关联接入点。获取到有效IP地址后，STM32通过AT指令集控制ESP8266，依据MQTT或HTTP协议与指定的物联网平台（如阿里云IoT、OneNET或巴法云）建立连接，完成设备注册与认证。连接成功后，OLED屏幕第二行显示"Wi-Fi Connected"及本地IP地址，物联网平台侧亦可见设备上线状态。

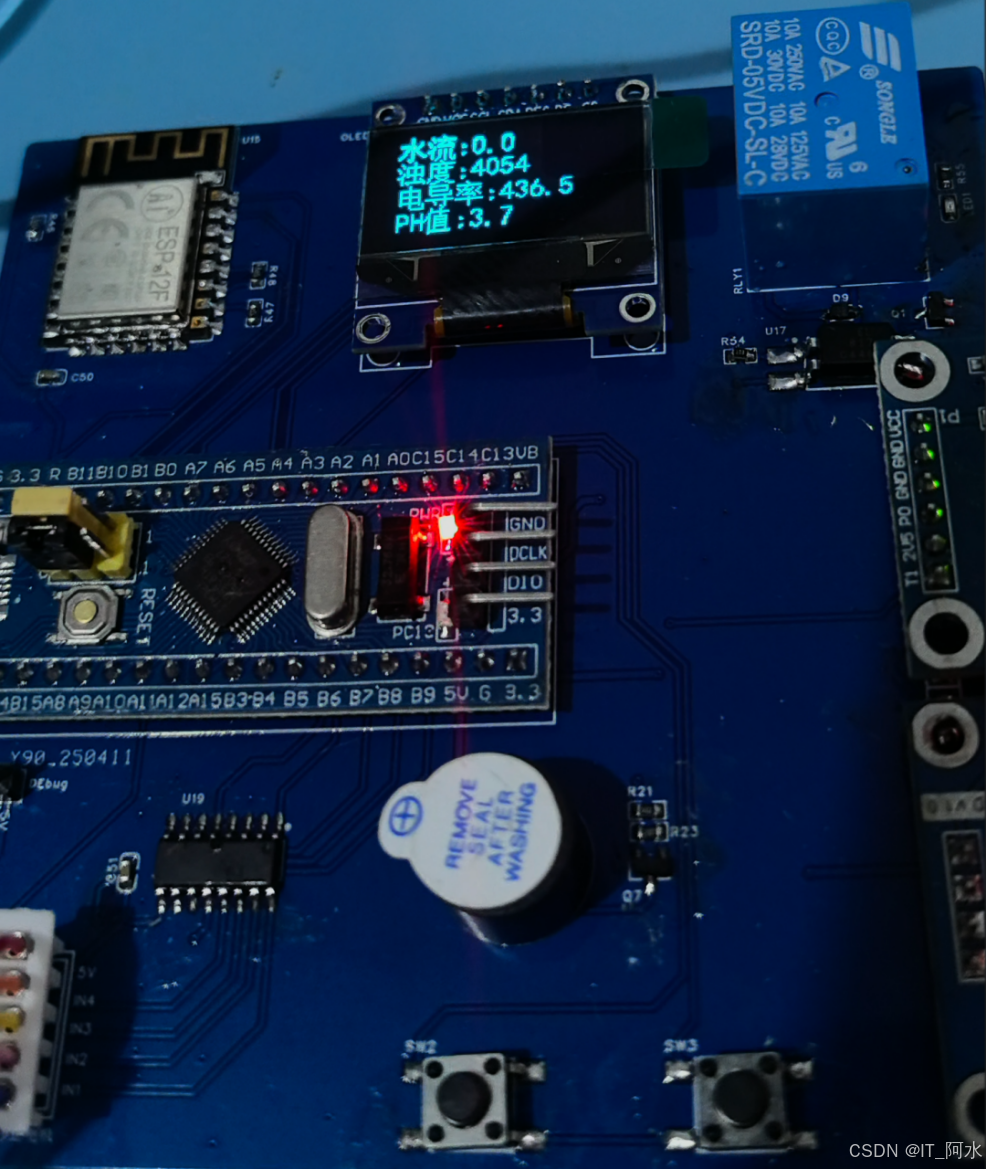

2.物联网接入成功与数据实时显示：当ESP8266 Wi-Fi模块成功连接至物联网平台并完成设备注册后，系统进入稳态数据采集与上报阶段。此时，STM32F103C8T6核心控制器将轮询各传感器模块，采集当前河流水体的多项关键参数，并将解析后的有效数值推送至本地显示单元。具体内容包括：
水流量大小：通过流量传感器采集单位时间内流经管路的水体体积，上报瞬时流量值及累计流量；
浊度值：反映水体中悬浮颗粒物浓度，单位为NTU，数值越大表征水体越浑浊；
pH酸碱度值：表征水体的酸碱程度，正常天然水体pH值一般在6.5～8.5之间；
电导率：反映水体中溶解性离子总浓度，单位为μS/cm，可间接判断溶解盐类含量。
3.系统控制与自动处理流程：系统提供本地手动与自动协同控制功能。通过SW2按键，用户可触发一次完整的取水、检测与处理流程。具体逻辑如下：
取水与流量监测：按下SW2按键后，STM32控制继电器或MOS管驱动抽水电机启动，从河流中抽取水样进入检测管路。同时，安装于管路中的水流量计实时统计瞬时流量与累计流量，并将数据传输至OLED屏幕显示，确保进水水量满足后续检测需求。
多参数同步检测：在水样流经检测腔室的过程中，pH传感器与电导率传感器持续获取水体的酸碱度值（pH）与电导率值（μS/cm）。STM32通过对模拟信号进行滤波和标定处理，得到当前的pH与电导率数值，并在屏幕上实时刷新显示。
絮凝剂自动投加与搅拌：系统根据测得的pH值自动判断水质偏离程度（例如当pH低于6.5或高于8.5时触发调节）。STM32通过I/O口控制继电器闭合，启动絮凝剂定量投放装置，按照预设比例向水样中加入絮凝剂；与此同时，驱动步进电机旋转，带动叶轮或搅拌棒对水样与药剂进行机械搅拌，加速絮凝剂在水中的分散与混合，促进悬浮颗粒物凝聚沉降，实现水体净化的初步处理。

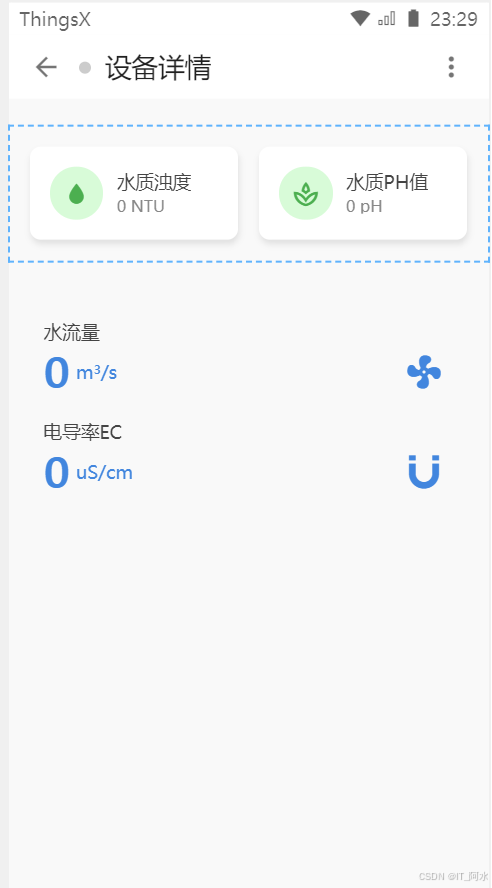

4.数据上报与远程控制：系统通过ESP8266 Wi-Fi模块将采集到的水质参数（包括水流量、浊度值、pH酸碱度值、电导率等）实时打包为JSON格式数据，按照预设周期通过MQTT协议上报至云端物联网平台。微信小程序作为前端展示与控制终端，与云端平台建立双向数据通道。用户登录小程序后，可实时查看当前水质数据、历史变化曲线及设备在线状态；同时小程序端支持下发远程控制指令，包括：抽水电机的启停、絮凝剂自动投放与搅拌控制、过滤系统冲洗等。云端将指令推送至设备端，STM32解析后执行对应动作并反馈执行结果，实现"采集-上报-展示-控制-反馈"的完整闭环远程管理系统。
