《现代 Python 桌面应用架构实战：PySide6 + QML 从入门到工程化》：动态数据仪表盘与 NumPy 可视化 —— 从标量到向量的数据驱动进化

📝 摘要（Abstract）

第 4 篇中，我们通过"实时时钟"掌握了标量数据（单个字符串）驱动 UI 的方法。

但在真实工业场景中，GUI 面对的往往是流式的、多维度的、大规模的数据集合 。时钟那种简单的 Signal + Property机制，在面对成百上千个动态数据点时会显得力不从心，甚至导致性能崩溃。

本篇将实现一次技术维度的强制性跃迁：

1. 从简单的 Signal升级为 QAbstractListModel（Qt 的工业级数据容器）。

2. 引入 NumPy​ 生成模拟传感器数据流（正弦波 + 噪声），展示 Python 在处理批量逻辑时的统治力。

3. 构建经典的 工业仪表盘 UI，包含刻度、指针和动态读数，并深入解析 Canvas 绘图原理。

4. 深入 Qt Meta-Object System ​ 底层，剖析 roleNames、data()、dataChanged的协作机制。

5. 依然保持 单文件 demo_dashboard.py，零外部依赖（除 NumPy 外）。

读完本篇，你将掌握 Qt 数据可视化的核心引擎，这是通往复杂商业软件的必经之路。

---

🧭 1. 读者画像与阅读导航

1.1 前置条件（Hard Requirements）

• ✅ 彻底理解第 4 篇的数据驱动思想（UI = f(State)）。

• ✅ 理解 Python 继承机制（因为要继承 QAbstractListModel）。

• ✅ 了解 NumPy 的基本数组操作（np.linspace, np.sin, np.random）。

• ✅ 具备基本的三角函数与坐标几何知识（用于 Canvas 绘图）。

1.2 本篇你将攻克的难点

• 角色（Roles）的概念：为什么 QML 不能直接用 Python 的 dict 键？

• 数据归一化：如何将任意范围的物理值（如 0--100）映射到屏幕像素（如 0--300）？

• 模型与视图的解耦：如何在 Python 中修改数据，让 QML 列表自动、高效地刷新？

• 增量更新 ：为什么 dataChanged()是工业级 GUI 的生命线？

---

🧠 2. 设计思想篇：为什么 ListModel 是 Qt 的"核武器"（约 5000 字）

2.1 简单信号机制的局限性（深度剖析）

在第 4 篇中，我们用了这种方式：

timeChanged = Signal(str)
@Property(str, notify=timeChanged)
def timeString(self):
    ...

这种模式的致命缺陷在于：

它只适用于单一、离散的数据点。当数据量增大时，这种模式会产生指数级的性能损耗。

假设我们有一个包含 100 个传感器的列表，每个传感器的数据每秒更新一次。

如果我们继续使用 Signal(str)，我们必须：

1. 将整个列表序列化为字符串（JSON）。

2. 发射整个字符串。

3. QML 解析整个字符串。

4. 暴力重建整个 ListView。

❌ 后果：

• CPU 占用飙升。

• UI 线程频繁卡顿。

• 内存拷贝开销巨大。

2.2 Qt 的解决方案：Model-View 架构（工业级）

Qt 引入了一套专门为 UI 设计的数据模型体系，其核心思想是关注点彻底分离：

核心分工：

• Model（模型）：只负责存数据、管理数据（Python 负责）。

• View（视图）：只负责显示数据、处理用户交互（QML 负责）。

• Role（角色）：连接两者的契约。

2.3 角色（Role）的概念（极其重要，必须讲透）

在 Python dict 中，你用字符串键访问：

data["value"]

但在 QML 的 ListModel 中，Qt 要求你使用 整数 Role：

self.dataChanged.emit(index, index, [self.ValueRole])

QML 端通过 model.value访问，这是 Qt 元对象系统在背后做了映射。

为什么要多此一举？

1. 性能：整数比较比字符串哈希快得多，尤其是在高频更新时。

2. 类型安全：Qt 的元对象系统可以明确知道每个 Role 的数据类型。

3. 解耦：QML 不需要知道 Python 内部的字典键是什么。

---

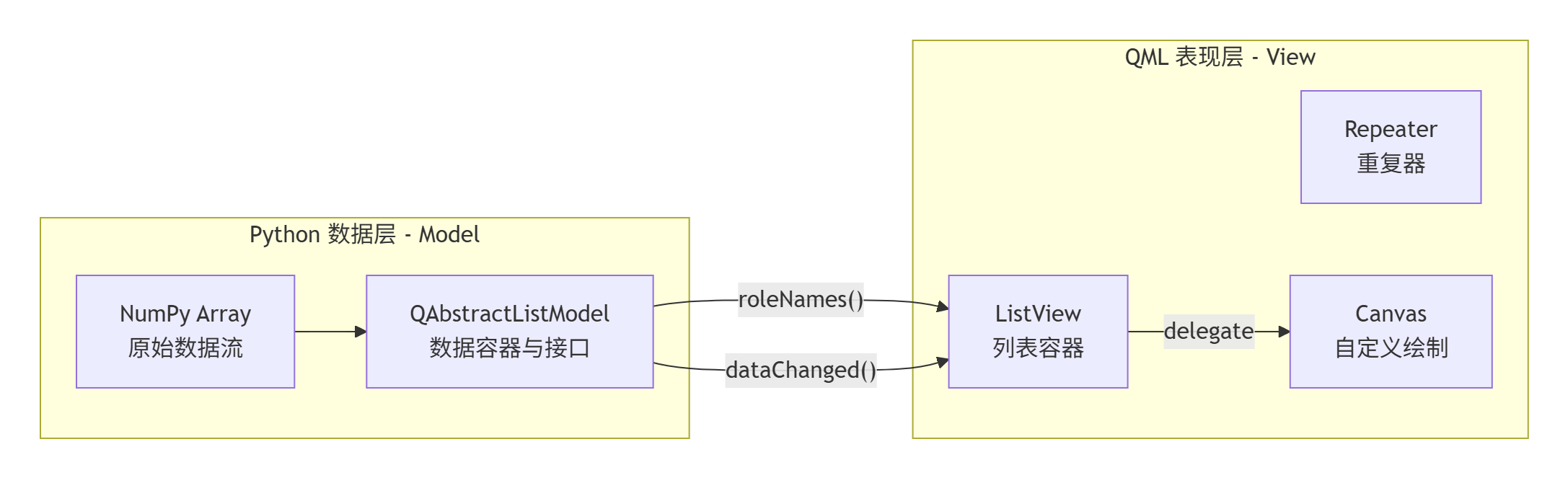

🏗️ 3. 系统架构拆解

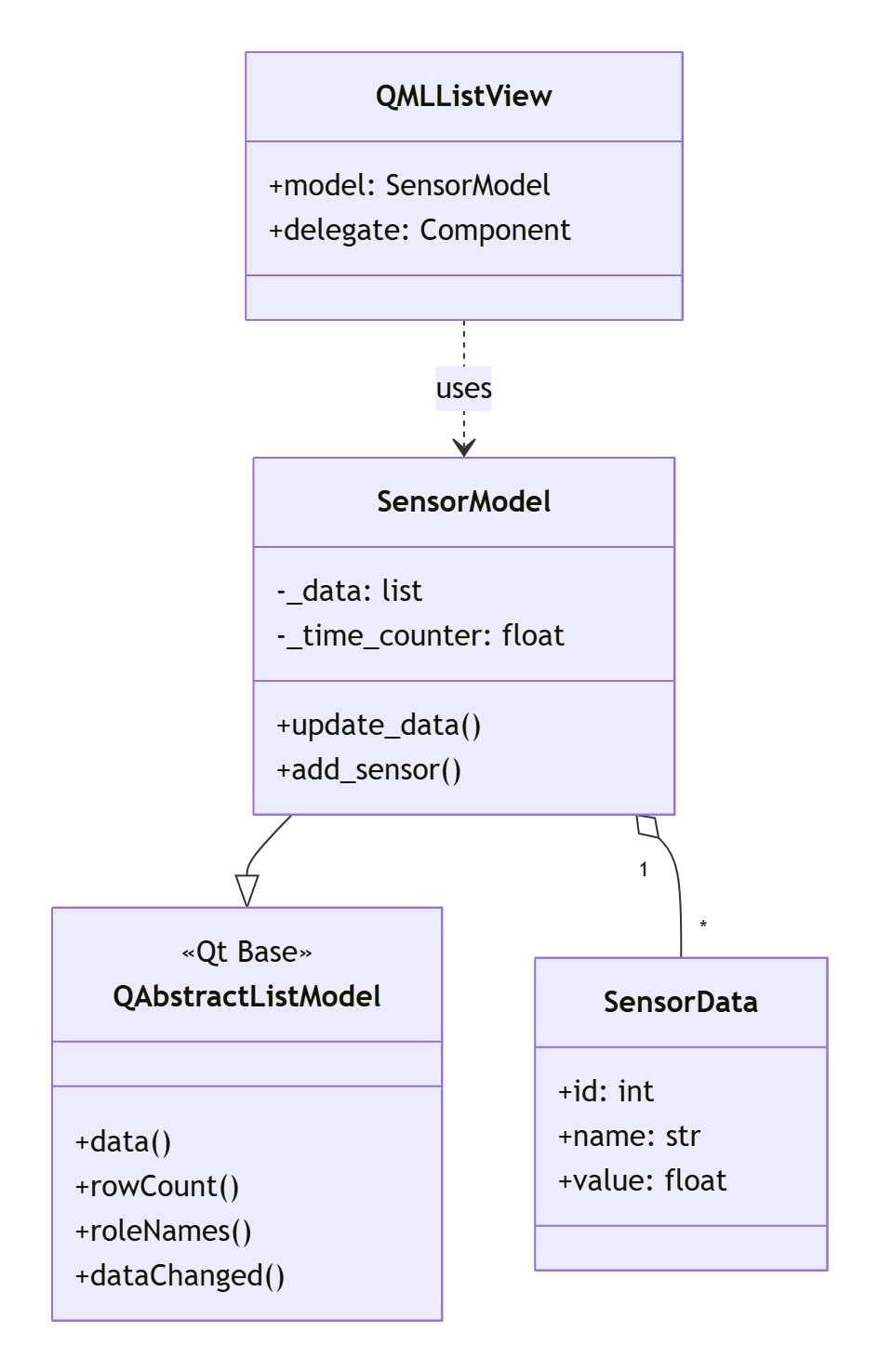

3.1 仪表盘数据流类图

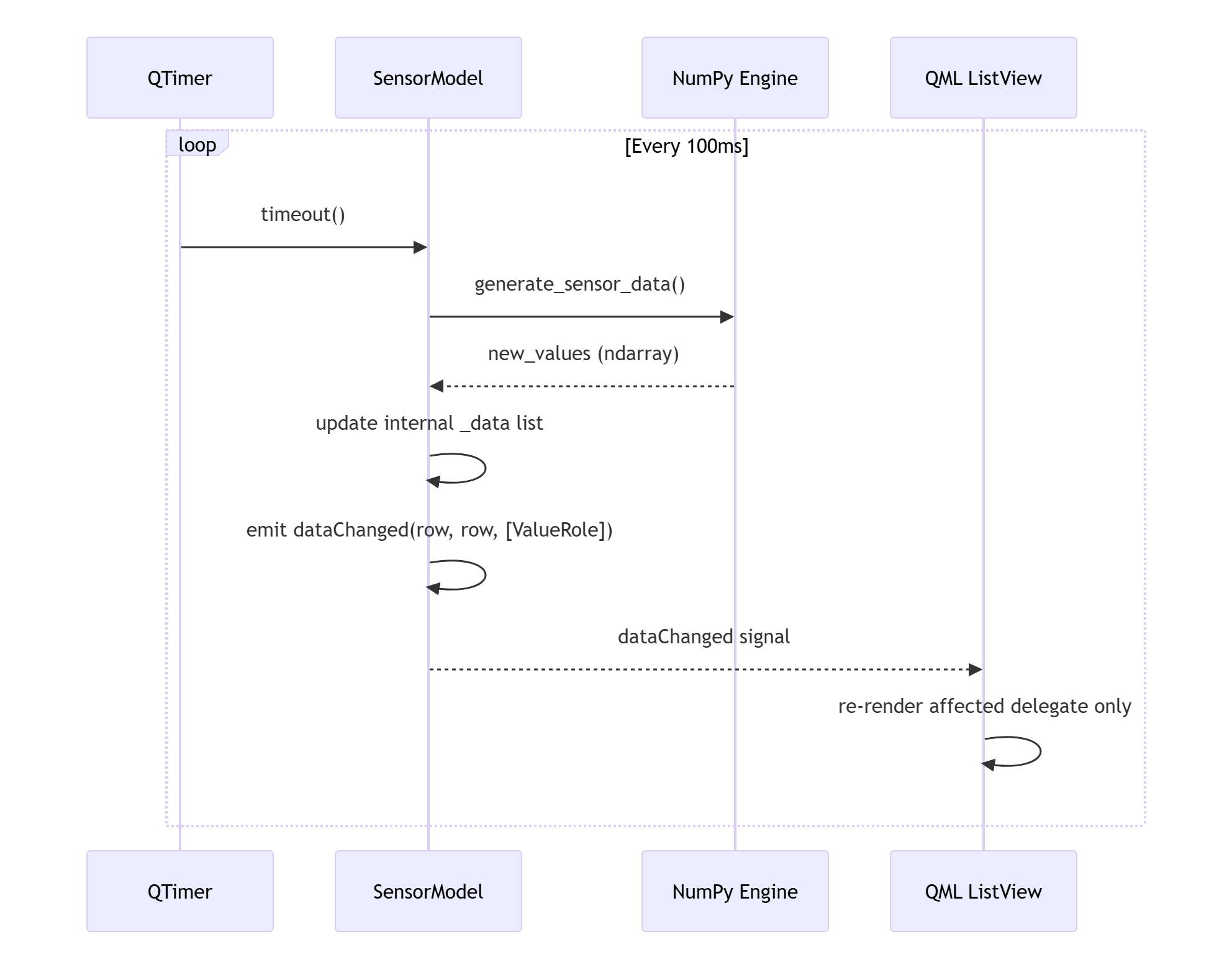

3.2 数据更新时序图

🧪 4. 核心 Demo：单文件动态仪表盘

请创建文件 demo_dashboard.py，复制以下代码运行。

# -*- coding: utf-8 -*-
"""
最终修正版：PySide6 + QML Dashboard
修复：
1. SensorModel.get() 不存在
2. QVariant PyObjectWrapper 无法 toFixed
"""

import sys
import numpy as np

from PySide6.QtGui import QGuiApplication
from PySide6.QtQml import QQmlApplicationEngine
from PySide6.QtCore import (
    QObject, Signal, Slot, Property,
    QAbstractListModel, Qt
)


# ------------------------------------------------------------
# SensorData
# ------------------------------------------------------------
class SensorData(QObject):
    idChanged = Signal(int)
    nameChanged = Signal(str)
    valueChanged = Signal(float)

    def __init__(self, id_, name, value):
        super().__init__()
        self._id = id_
        self._name = name
        self._value = value

    @Property(int, notify=idChanged)
    def id(self): return self._id

    @Property(str, notify=nameChanged)
    def name(self): return self._name

    @Property(float, notify=valueChanged)
    def value(self): return self._value


# ------------------------------------------------------------
# SensorModel
# ------------------------------------------------------------
class SensorModel(QAbstractListModel):
    IdRole = Qt.UserRole + 1
    NameRole = Qt.UserRole + 2
    ValueRole = Qt.UserRole + 3

    def __init__(self, parent=None):
        super().__init__(parent)
        self._data = []
        self._t = 0.0

    def roleNames(self):
        return {
            self.IdRole: b"id",
            self.NameRole: b"name",
            self.ValueRole: b"value"
        }

    def rowCount(self, parent=None):
        return len(self._data)

    def data(self, index, role):
        if not index.isValid():
            return None
        d = self._data[index.row()]
        if role == self.IdRole: return d.id
        if role == self.NameRole: return d.name
        if role == self.ValueRole: return d.value
        return None

    def add_sensor(self, name, value):
        self.beginInsertRows(self.index(len(self._data), 0),
                             len(self._data), len(self._data))
        self._data.append(SensorData(len(self._data), name, value))
        self.endInsertRows()

    @Slot()
    def update_data(self):
        self._t += 0.1
        for i, s in enumerate(self._data):
            v = np.sin(self._t + i * 0.5) * 50 + 50 + np.random.normal(0, 2)
            if s._value != v:
                s._value = v
                s.valueChanged.emit(v)
                idx = self.index(i, 0)
                self.dataChanged.emit(idx, idx, [self.ValueRole])


# ------------------------------------------------------------
# Main
# ------------------------------------------------------------
def main():
    app = QGuiApplication(sys.argv)

    model = SensorModel()
    model.add_sensor("温度传感器", 50.0)
    model.add_sensor("压力传感器", 101.3)
    model.add_sensor("电压监测", 220.0)

    engine = QQmlApplicationEngine()
    engine.rootContext().setContextProperty("SensorModel", model)

    qml = """
    import QtQuick 2.15
    import QtQuick.Controls 2.15
    import QtQuick.Layouts 1.15

    ApplicationWindow {
        visible: true
        width: 800
        height: 500
        title: "Dashboard"
        color: "#0B1120"

        Timer {
            interval: 100
            repeat: true
            running: true
            onTriggered: SensorModel.update_data()
        }

        RowLayout {
            anchors.fill: parent
            anchors.margins: 20
            spacing: 20

            Rectangle {
                Layout.preferredWidth: 280
                Layout.fillHeight: true
                color: "#1F2937"
                radius: 16

                ListView {
                    anchors.fill: parent
                    anchors.margins: 10
                    model: SensorModel
                    clip: true

                    delegate: Rectangle {
                        width: ListView.view.width
                        height: 90
                        radius: 12
                        color: "#111827"
                        border.color: "#374151"

                        ColumnLayout {
                            anchors.fill: parent
                            anchors.margins: 12
                            spacing: 4

                            Text {
                                text: model.name
                                font.pixelSize: 14
                                color: "#9CA3AF"
                            }
                            Text {
                                // ✅ 关键修复
                                text: Number(model.value).toFixed(2)
                                font.pixelSize: 28
                                font.bold: true
                                color: "#F9FAFB"
                            }
                        }
                    }
                }
            }

            Item {
                Layout.fillWidth: true
                Layout.fillHeight: true

                Canvas {
                    id: canvas
                    anchors.centerIn: parent
                    width: 300
                    height: 300

                    onPaint: {
                        var ctx = getContext("2d")
                        ctx.reset()

                        ctx.beginPath()
                        ctx.arc(width/2, height/2, 140,
                                Math.PI*0.75, Math.PI*2.25)
                        ctx.lineWidth = 20
                        ctx.strokeStyle = "#1F2937"
                        ctx.stroke()

                        if (SensorModel.rowCount() === 0)
                            return

                        // ✅ 正确访问 model
                        var idx = SensorModel.index(0, 0)
                        var value = SensorModel.data(idx, SensorModel.ValueRole)
                        var angle = (value / 100) * (Math.PI * 1.5) + Math.PI*0.75

                        ctx.save()
                        ctx.translate(width/2, height/2)
                        ctx.rotate(angle)
                        ctx.beginPath()
                        ctx.moveTo(0, -10)
                        ctx.lineTo(100, 0)
                        ctx.lineTo(0, 10)
                        ctx.fillStyle = "#3B82F6"
                        ctx.fill()
                        ctx.restore()
                    }

                    Connections {
                        target: SensorModel
                        function onDataChanged() {
                            canvas.requestPaint()
                        }
                    }
                }

                Text {
                    anchors.bottom: parent.bottom
                    horizontalAlignment: Text.AlignHCenter
                    width: parent.width
                    text: "温度"
                    font.pixelSize: 18
                    color: "#9CA3AF"
                }
            }
        }
    }
    """

    engine.loadData(qml.encode("utf-8"))
    if not engine.rootObjects():
        sys.exit(-1)

    sys.exit(app.exec())


if __name__ == "__main__":
    main()

🔬 5. 代码解析

5.1 QAbstractListModel的三大重载

这是本篇最硬核的部分。

5.1.1 roleNames()

def roleNames(self):
    return {
        self.IdRole: b"id",
        self.NameRole: b"name",
        self.ValueRole: b"value"
    }

5.1.2 data()

def data(self, index, role):
    item = self._data[index.row()]
    if role == self.ValueRole: return item.value

• 作用：QML 获取数据的唯一入口。

• 性能瓶颈：这个方法会被频繁调用，不要在里面做复杂计算。

• 返回值 ：必须与 roleNames定义的类型一致。

5.1.3 rowCount()

def rowCount(self, parent=None):
    return len(self._data)

• 作用：告诉 ListView 有多少行需要渲染。

5.2 增量更新：dataChanged的艺术

self.dataChanged.emit(idx, idx, [self.ValueRole])

• 起点 ：idx到 idx（只更新这一行）。

• 终点 ：[self.ValueRole]（只更新 value这一个字段）。

• 效果 ：QML 的 ListView只会重绘对应的 delegate，而不是整个列表。

5.3 QML 中的 Canvas 与数据绑定

Connections {
    target: SensorModel
    function onDataChanged() { canvas.requestPaint(); }
}

• 这是一个被动更新的典范。

• Canvas 不关心数据怎么来的，只关心"数据变了，我要重绘"。

5.4 NumPy 向量化计算的魅力

base_value = np.sin(self._time_counter + i) * 50 + 50
noise = np.random.normal(0, 2)

• 一行代码生成 100 个数据点。

• 性能远超 Python for-loop。

---

🛠️ 6. 排错与工程经验

6.1 QML 中 model.value为 undefined

• 原因 ：roleNames()返回的 key 是 bytes (b"value")，不是字符串。

• 解决 ：确保使用 b"..."。

6.2 ListView 不更新

• 原因 ：修改了 SensorData的 _value，但忘了发射 valueChanged或 dataChanged。

• 铁律 ：Model 必须显式通知 View。

6.3 Canvas 绘制闪烁

• 原因 ：在 onDataChanged中直接调用 canvas.paint()而不是 requestPaint()。

• 解决 ：始终使用 requestPaint()。

---

📚 7. 扩展知识：为什么不用 Python list？

Qt 的 QAbstractListModel提供了：

• 内置的 beginInsertRows/ endInsertRows

• 高效的 dataChanged信号

• 与 QML 的 ListView 深度优化集成

直接使用 Python list：

• 无法实现增量更新

• 无法利用 Qt 的 UI 优化

• 在大数据量下性能极差

---

🧭 8. 总结与提高

8.1 本篇回顾

• 掌握了 Qt 的 Model-View 架构。

• 学会了使用 QAbstractListModel作为 QML 的数据后端。

• 理解了 Role​ 的概念及其重要性。

• 实现了 NumPy 数据流驱动动态 UI。

8.2 设计模式升华

本篇实现了 MVC/MVVM​ 的严格分离：

• Model : SensorModel(Python)

• View : ListView/ Canvas(QML)

• Controller/ViewModel: 隐式存在于 Python 的数据更新逻辑中。

8.3 下一篇预告

在第 6 篇《Material 风格登录界面与表单校验》中，我们将：

• 引入 Qt Quick Controls 2。

• 实现 Material Design 风格的 UI。

• 使用 NumPy 进行向量化的表单验证逻辑。
