Linux网络：数据链路层

对比维度	数据链路层 (Layer 2)	网络层 (Layer 3)
寻址方式	硬件地址（MAC 地址，48 bit），扁平结构，无层次	逻辑地址（IPv4/IPv6 地址），有网络号与主机号的层次结构
协议数据单元 (PDU)	帧 (Frame)	包 (Packet)
转发依据	MAC 地址表（由自学习构建），按目标 MAC 查找出口	路由表（静态、动态路由协议），按目标 IP 做最长前缀匹配
典型互连设备	交换机（二层交换机）、网桥	路由器、三层交换机
作用范围	一个广播域内（即一个局域网或 VLAN）	跨广播域，可连接不同网络（互联网）
是否分段	无分段能力，MTU 一般由物理层限制（如以太网 1500 字节）	具备分片与重组能力（IPv4 路由器可分片，IPv6 由源节点分片）
可靠性与流量控制	某些协议（如 Wi-Fi MAC）提供确认与重传；以太网仅提供 CRC 校验，不保证可靠	IP 本身是尽力交付（无连接、无确认、无重传），可靠交付由上层（TCP）负责
广播/组播控制	广播帧泛滥在同一广播域，不可穿越路由器	路由器隔离广播域，三层广播（如 255.255.255.255）受限不可路由
核心协议例子	以太网 (IEEE 802.3)、Wi-Fi (802.11)、PPP	IPv4、IPv6、ICMP、IGMP
关键控制协议	无（生成树 STP 算二层防环协议）	ARP（介于二三层之间，用二层广播完成三层 IP→MAC 映射）

以太网

以太网是一套完整的链路层协议

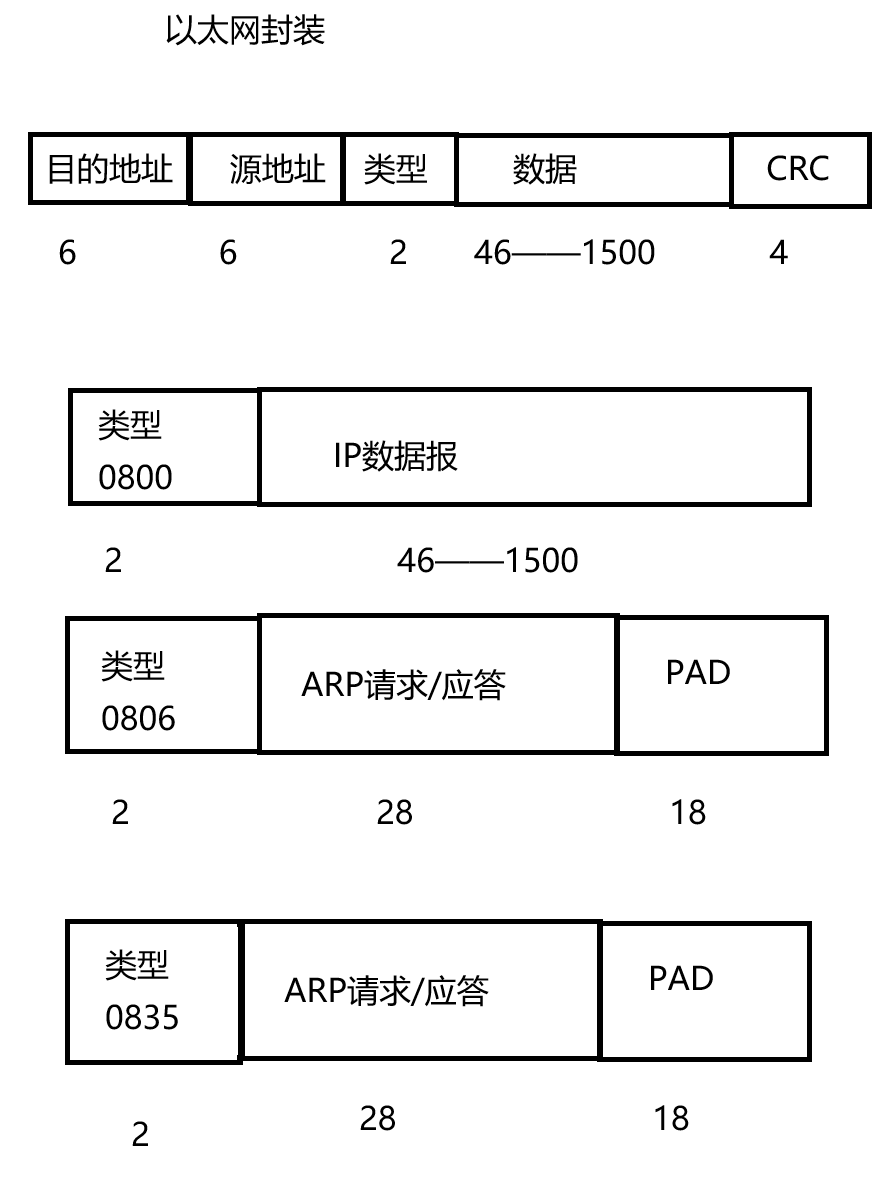

以太网帧结构

MAC地址

Media Access Control address ，即介质访问控制地址，是一个 48 位 的硬件标识符，用于在同一广播域（局域网）内唯一标识一个网络接口控制器（NIC）。它是二层帧转发的唯一依据。

结构与表示

长度：6 octets（48 bits）。
表示法：十六进制冒号分隔，如 52:54:00:12:34:56。
结构：
- 前 24 位：组织唯一标识符 (OUI)，由 IEEE RA 分配给各厂商。
- 后 24 位：设备标识，由厂商保证在同一个 OUI 内唯一。
两个特定位：
- I/G 位（第一个字节最低位）：0 表示单播地址，1 表示组播/广播。
- G/L 位（第一个字节次低位）：0 表示全球唯一（出厂烧录），1 表示本地管理（软件修改）。

地址特性

扁平性：无网络号/主机号层次，只是 48 bit 的一维编号。无法聚合，无法做层次化路由。
全球唯一性（规范上）：OUI 制度保证了烧录地址全球唯一，但可被驱动程序修改（导致冲突风险）。
作用域 ：仅在一个广播域（Layer 2 domain）内有效。跨越路由器后，源和目标 MAC 都会被替换。

IP 地址的相对特性

IP 地址（IPv4 32 bit，IPv6 128 bit）是逻辑地址，作用于网络层，提供全局可路由的终端标识。

层次性：网络前缀 + 主机号，支持地址聚合，极大压缩路由表规模。
分配灵活性：按拓扑分配，终端移动至不同网络会获得不同 IP。
作用域 ：在整个互联网中保持端到端一致性。IP 包头中的源、目的 IP 在转发过程中通常不改变（除非 NAT）。

MAC vs IP 的严谨对比

维度	MAC 地址	IP 地址
所属层	数据链路层（Layer 2）	网络层（Layer 3）
地址长度	48 bit	IPv4 32 bit，IPv6 128 bit
结构	扁平，无层次	分层：网络前缀 + 主机号
分配机构	IEEE RA → 厂商 OUI	IANA → 区域互联网注册机构 → ISP/企业
唯一性保证	出厂烧录全球唯一（可软件覆盖）	在同一个地址域内按规划分配唯一
地址分类	单播、组播、广播	单播、组播、广播（受限）、任播（IPv6）
作用范围	一段链路或一个广播域	可跨网络，全球可路由（公网地址）
在转发中的行为	每跳改变（重新封装帧）	目的 IP 全程不变，源 IP 也可能不变（除 NAT）
寻址/查表	交换机 CAM 表做精确匹配（Exact Match）	路由器 FIB 做最长前缀匹配（LPM）
解析方向	直接用，但需 ARP 将 IP 映射为 MAC	DNS 将域名解析为 IP，DHCP 动态分配
编程接口	`AF_PACKET`, `struct ethhdr`	`AF_INET`, `struct iphdr`

关键差异一句话：

MAC 回答"在这个网段里，帧下一跳交给谁"。
IP 回答"这个数据包最终要到世界的哪个终端"。

协作模型：为什么两层地址缺一不可？

数据从主机 A（IP-A，MAC-A）发往不同子网的主机 B（IP-B，MAC-B）时：

网络层封装：A 的协议栈构建 IP 包，目的 IP = IP-B（全程不变）。
路由决策：查询路由表，下一跳为网关 R1 的 IP。
链路层封装：通过 ARP 获得 R1 接口的 MAC-R1，以此为目标 MAC 构建帧。
第一跳转发：帧到达 R1，R1 拆除帧头，取出 IP 包，再查路由，重复封装新帧（源 MAC=R1 出口，目标 MAC=R2 入口）。
最终跳：最后一跳路由器发现 B 在直连网段，用 ARP 查到 MAC-B，目的 MAC 改为 MAC-B。

这清晰地显示：IP 保持端到端语义，MAC 逐跳替换完成实际交付。没有 MAC 地址，数据无法跨越物理链路；没有 IP 地址，数据跨不出一个局域网。

MTU

概念

MTU 是数据链路层帧所能承载的最大载荷长度，即帧中除去链路层头部和尾部后，所能装载的最大上层协议数据量。

以标准以太网为例：

以太网帧头（目的MAC + 源MAC + EtherType）：14 字节
帧尾 FCS (CRC)：4 字节
最大帧总长（不计前导码）：1518 字节
MTU = 1518 - 14 - 4 = 1500 字节

另需注意一个相关概念：

路径 MTU (Path MTU)：从源到目的整条路径上所有链路 MTU 的最小值。

在 Linux 下，你可以通过 ioctl 获取接口 MTU：

cpp 复制代码

#include <sys/ioctl.h>
#include <net/if.h>
#include <string.h>
int get_mtu(const char *ifname) {
    int fd = socket(AF_INET, SOCK_DGRAM, 0);
    struct ifreq ifr;
    strcpy(ifr.ifr_name, ifname);
    ioctl(fd, SIOCGIFMTU, &ifr);
    int mtu = ifr.ifr_mtu;
    close(fd);
    return mtu;
}

MTU 对 IP 协议的影响

IP 层负责将上层数据（如 TCP 段或 UDP 数据报）封装进 IP 包。当包长超过出口链路的 MTU 时，IP 层必须处理"装不下"的问题。

IPv4 分片

IPv4 允许源端或中间路由器对数据包进行分片，目的端重组。

关键字段：

DF 位 (Don't Fragment)：若置 1，禁止分片。路由器会丢弃包并回送 ICMP "需要分片但 DF 置位" (Type 3, Code 4) 消息，告知 MTU 值。
MF 位 (More Fragments)：除最后一片外均置 1。
Offset 字段：指示片在原始包中的偏移（单位 8 字节）。

分片对终端性能的影响：

增大了丢包概率：丢失一个分片，整个原始包即不可用，且需要全部重新传输。
加重目的端重组负担（内存、CPU）。
某些安全设备会丢弃分片（防御攻击）。

在 C++ 中，你可以通过原始套接字手动构造 IP 头来控制分片，但更常见的操作是设置 DF 标志：

cpp 复制代码

int val = IP_PMTUDISC_DO; // 总是设置 DF
setsockopt(sock, IPPROTO_IP, IP_MTU_DISCOVER, &val, sizeof(val));

当发送一个禁止分片但长度超过路径 MTU 的包时，send 会返回 EMSGSIZE 错误，应用程序可以据此调整数据大小。

IPv6 彻底杜绝中间分片

IPv6 强制源端进行分片，中间路由器绝不执行分片。遇超过出口 MTU 的包，直接丢弃并回送 ICMPv6 "Packet Too Big"。因此，IPv6 必须依赖路径 MTU 发现 (PMTUD)，否则通信可能失败。

MTU 对 UDP 协议的影响

UDP 是面向数据报的协议，应用程序交给 UDP 的数据大小直接对应一个 IP 包的数据部分。因此，UDP 数据报极易遭到 IP 分片。

分片的代价

假设你要发送 4096 字节的 UDP 数据报，以太网 MTU 1500 字节，扣除 IP 头（20 字节）和 UDP 头（8 字节），可用载荷为 1472 字节。该数据报会被切成 3 个分片：

片 1：IP头 + 1472 字节（MF=1, Offset=0）
片 2：IP头 + 1472 字节（MF=1, Offset=185）
片 3：IP头 + 1152 字节（MF=0, Offset=369）

若任一片丢失，整个数据报丢弃。在有 1% 丢包率的链路上，一个 3 片报文的全成功概率仅 0.99³ ≈ 97%，显著低于小报文。

最佳实践

应用层限制 ：将 UDP 载荷大小控制在 MTU - 28 字节以内（20 IP 头 + 8 UDP 头），即通常的 1472 字节以内，以避免分片。DNS 协议就是典型，传统限制为 512 字节有效载荷，扩展机制 EDNS0 可协商更大缓冲，但明智的公共 DNS 实现仍会限制路径 MTU。
设置 DF 位：UDP 发送时也可启用 DF，通过失败反馈确定路径 MTU，但多数简单的 UDP 应用不处理，仍依赖分片。
数据报分段重传：若需大块传输且要求可靠，应在上层设计切分与确认机制（如 QUIC 协议那样），而不是让 IP 层分片。

从编程角度看，发送超长 UDP 报文的代码可能非常简单：

cpp 复制代码

int sock = socket(AF_INET, SOCK_DGRAM, 0);
const char *msg = huge_data; // 长度 2000
sendto(sock, msg, 2000, 0, (sockaddr*)&addr, sizeof(addr));
// 如果未设置 DF，内核会悄无声息地进行 IP 分片。

如果你想主动防止分片：

cpp 复制代码

int df = 1; // 或用 IP_PMTUDISC_DO
setsockopt(sock, IPPROTO_IP, IP_MTU_DISCOVER, &df, sizeof(df));
if (sendto(...) < 0 && errno == EMSGSIZE) {
    // 需要减小数据报大小
}

MTU 对 TCP 协议的影响

TCP 是面向字节流的协议，有内建机制巧妙规避 IP 分片，尽量使每个 IP 包恰好填满链路层帧。

MSS------最大段大小

TCP 三次握手时，通过选项字段协商 MSS。MSS 就是 TCP 段中数据部分的最大长度，通常等于：

复制代码

MSS = MTU - IP首部长度(20) - TCP首部长度(20) = MTU - 40

标准以太网下 MSS = 1460 字节。这样 TCP 段封装成 IP 包后刚好不超过 MTU，从根本上杜绝分片。

内核会自动根据出口接口的 MTU 设置 MSS。你可以通过套接字选项获取本地 MSS（但不建议手动修改）：

cpp 复制代码

int mss;
socklen_t len = sizeof(mss);
getsockopt(sock, IPPROTO_TCP, TCP_MAXSEG, &mss, &len);

路径 MTU 发现 (PMTUD)

即使两端 MSS 按本地 MTU 计算，中间链路可能存在更小的 MTU（如隧道）。TCP 会通过 PMTUD 动态调整：

发送方设置 DF 位，发送一个等于当前 MSS 的段。
若中间路由器因 MTU 太小而丢弃，回送 ICMP "需分片"并告知该链路 MTU。
发送方据此降低 MSS，重传以适配路径 MTU。

PMTUD 是 TCP 可靠传输的重要辅助，但常遭遇 ICMP 黑洞 ：网络管理员屏蔽 ICMP 消息，导致发送方持续发大包而丢包。此时 TCP 尝试几次后若握手失败，可能退化为低效率。为解决此问题，产生了 PLPMTUD（分组化层路径 MTU 发现，RFC 4821），TCP 通过探测不同大小的包来主动搜索可用 MTU，不依赖 ICMP。

对性能的实质影响

若 MTU 变小，每个 TCP 段的 MSS 变小，TCP 有效吞吐量降低（报头开销占比增加）。极端情况如某些 VPN 隧道 MTU 降至 1300，则 MSS = 1260，传输同样数据需要更多段。
TCP 流量控制与拥塞控制均基于段（segment）数量，较小 MSS 可能加剧某些场景的 CPU 负载，但避免分片换来的稳定性收益更为重要。
在 C++ 高性能服务端开发中，当需精细调优网络参数时，了解本地接口 MTU 和路径 MTU 对 TCP buffer 大小的影响至关重要。例如，SO_RCVBUF 和 SO_SNDBUF 的设置应考虑到 BDP（带宽延迟积），而 BDP 与有效 MSS 有关。

总结与开发者的认知框架

MTU 是链路层的物理上限，IP 层必须遵从。
对 IP：分片是迫不得已的后备手段，IPv4 尚可用，IPv6 则强制退出中间路由器，逼迫源端重视 MTU 发现。
对 UDP：分片危险且无补偿机制，开发者必须主动将数据报控制在一定大小内，或在上层自行实现可靠传输与分段。
对 TCP：MSS 协商 + PMTUD 自动规避分片，TCP 栈已为我们做好绝大多数工作，但要注意防火墙对 ICMP 的干扰，以及跨隧道时 MTU 的异常。

从 C++ 网络编程接口看，你掌握着检测、控制、规避 MTU 的能力：

ioctl(SIOCGIFMTU) → 获取接口 MTU
setsockopt(IP_MTU_DISCOVER) → 控制分片策略和 DF 位
getsockopt(TCP_MAXSEG) → 查看协商的 MSS
错误处理中识别 EMSGSIZE 和 ICMP 带来的 EINVAL 或超时征兆

ARP协议

ARP 的本质与归属

本质：一个请求---应答协议，将 32 位 IPv4 地址动态解析为 48 位 MAC 地址。
所在层次：传统上视为 2.5 层协议------直接封装在以太网帧中（EtherType = 0x0806），无 IP 头部，但其服务对象是网络层。
作用范围 ：严格限制在一个广播域（即一个局域网或 VLAN）内，ARP 请求是广播帧，永远不会被路由器转发。
对应 IPv6 的协议：NDP（邻居发现协议，使用 ICMPv6），不再用 ARP。

ARP 工作流程（标准场景）

假设主机 A（10.0.0.1）需要与同子网主机 B（10.0.0.2）通信，但不知道 B 的 MAC 地址。

检查 ARP 缓存
- A 先查找本机 ARP 表（arp -n）。若已存在 10.0.0.2 的 MAC 条目，直接使用，跳过后续步骤。
发送 ARP 请求
- 若无缓存，A 构造 ARP 请求报文：
  - 操作码 = 1
  - 发送方 IP / MAC = A 的
  - 目标 IP = 10.0.0.2
  - 目标 MAC = 00:00:00:00:00:00
- 封装成以太网帧：目的 MAC = 广播 ff:ff:ff:ff:ff:ff，源 MAC = A 的 MAC，EtherType = 0x0806。
- 该帧在整个广播域中泛洪，所有主机的网卡都会收到。
主机 B 响应
- B 的网卡收到帧，发现 EtherType 为 ARP，交给 ARP 处理。
- B 看到目标 IP 是自己的 10.0.0.2，于是记录 A 的 IP-MAC 映射到自己的 ARP 缓存（主动学习）。
- 构造 ARP 应答：
  - 操作码 = 2
  - 发送方 IP / MAC = B 的
  - 目标 IP / MAC = A 的
- 封装成以太网帧：目的 MAC = A 的 MAC（单播），直接发给 A。
A 学习并缓存
- A 收到应答，提取 B 的 MAC，存入 ARP 缓存，老化计时器（通常 20 分钟）开始倒计时。
- 之后发往 B 的数据帧即可使用正确的目的 MAC。

ARP 缓存管理与生存周期

ARP 缓存是内核维护的一张核心表，在 Linux 中可通过 /proc/net/arp 或 ip neigh 查看，每个条目有以下状态：

REACHABLE：正常可用。
STALE：老化后，使用前需先确认（可达性检测）。
DELAY / PROBE：处于探测过程中的状态。
FAILED：多次探测无响应。

老化机制存在"被动更新"与"主动垃圾回收"。C++ 编程中可通过 Netlink 或 ioctl 操作此表。

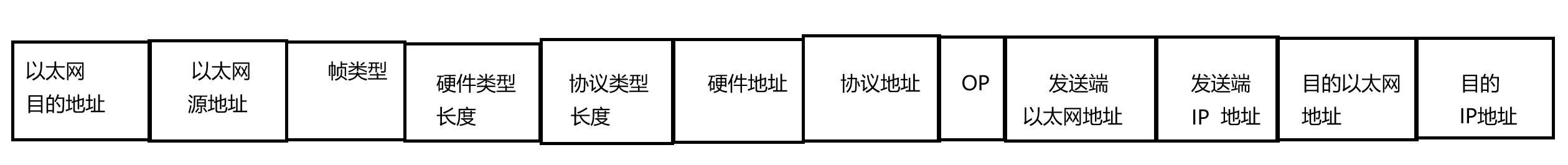

ARP协议格式

注意到源MAC地址、目的MAC地址在以太网首部和ARP请求中各出现一次,对于链路层为以太网的情况是多余的,但如果链路层是其它类型的网络则有可能是必要的。

硬件类型指链路层网络类型,1为以太网;

协议类型指要转换的地址类型,0x0800为IP地址;

硬件地址长度对于以太网地址为6字节;

协议地址长度对于和IP地址为4字节;

op字段为1表示ARP请求,op字段为2表示ARP应答。

本期内容就到这里了，喜欢请点个赞谢谢
