LUT 是一种用"存储 + 查表"的方式来实现任意组合逻辑的硬件结构。它不是直接用物理门电路（如与门、或门）搭建逻辑，而是通过预先存储所有可能的输入组合对应的输出结果，再根据实际输入去"查表"得到输出。
LUT（Look-Up Table，查找表）的定义与核心概念
在 FPGA（现场可编程门阵列） 中，LUT（查找表） 是构成其基本逻辑单元（CLB，可配置逻辑块）的核心组件。简单来说：
LUT 是一种用"存储 + 查表"的方式来实现任意组合逻辑的硬件结构。它不是直接用物理门电路（如与门、或门）搭建逻辑，而是通过预先存储所有可能的输入组合对应的输出结果，再根据实际输入去"查表"得到输出。
一、LUT 的工作原理（以 2 输入为例）
假设我们要实现一个 2 输入的逻辑函数 （比如 F = A & B，或 F = A | B，或任意布尔表达式）。
- 输入变量 ：A、B（共 2 位，所以有
2² = 4种组合：00、01、10、11）。 - LUT 内部 ：用一个 4 位的 SRAM（静态随机存储器） 来存储这 4 种输入组合对应的输出值。
- 工作过程 ：
- 将输入 A、B 作为地址，去 SRAM 中查找对应的存储单元。
- 该存储单元的值就是逻辑函数的输出。
👉 举例：实现 F = A & B（与门）
| A | B | F（期望输出） | SRAM 存储值（地址 A,B） |
|---|---|---|---|
| 0 | 0 | 0 | 地址 00 → 存储 0 |
| 0 | 1 | 0 | 地址 01 → 存储 0 |
| 1 | 0 | 0 | 地址 10 → 存储 0 |
| 1 | 1 | 1 | 地址 11 → 存储 1 |
当 A=1、B=1 时，LUT 会读取地址"11"处的存储值"1"，作为输出 ------ 这就实现了与门的功能。

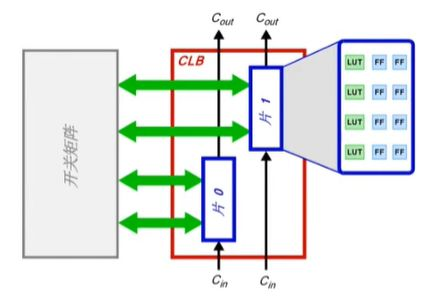

二、LUT 的结构与扩展（以 Xilinx 7 系列 FPGA 为例）
在 Xilinx 的 7 系列 FPGA（如 Artix-7、Kintex-7）中：
- 基本单元 ：SLICEM（可配置逻辑块的组成单元）。
- 每个 SLICEM 包含 ：
- 最多 4 个 LUT（可配置为 6 输入 LUT，或拆分为多个小 LUT）。
- 每个 LUT 可以是 6 输入 （即支持
2⁶ = 64种输入组合，需要 64 位 SRAM）。 - LUT 除了实现组合逻辑，还可以配置为 移位寄存器 或 分布式 RAM（用于存储数据）。
三、LUT 的本质优势
-
高度灵活：
- 无论多复杂的组合逻辑，只要输入位数有限（如 6 位），都可以用单个 LUT 实现。
- 不需要像传统 ASIC 那样专门设计门电路，开发效率极高。
-
硬件资源复用：
- 同一个 LUT 可根据需求重新配置，实现不同的逻辑功能（如今天是实现与门，明天是实现加法器的一部分）。
-
支持算术运算：
- 多个 LUT 可以组合实现加法器、乘法器、比较器等算术逻辑。
-
可扩展性强：
- 多个 LUT 通过布线资源（互连矩阵）连接，可构建任意规模的数字系统。
四、LUT 与传统门电路的区别（对比 CPLD）
| 特性 | LUT（FPGA） | CPLD（基于乘积项） |
|---|---|---|
| 实现方式 | 查表（SRAM + 地址映射） | 与或阵列（物理门电路） |
| 逻辑密度 | 高（可配置性强） | 较低（受限于宏单元结构） |
| 延迟特性 | 相对固定（查表时间） | 较短且确定（门延迟） |
| 灵活性 | 极高（可编程重构） | 较低（烧录后固定） |
| 适用场景 | 高速并行、复杂算法、接口扩展 | 简单组合逻辑、状态机、地址译码 |
五、LUT 在 Zynq-7000 中的作用
在 Zynq-7000 SoC 中，PL（可编程逻辑）部分 就是由大量基于 LUT 的 CLB 构成：
- 硬件加速：将图像处理、加密算法、通信协议等耗时任务卸载到 PL，用 LUT 实现并行硬件加速。
- 接口扩展：用 LUT 实现自定义接口协议（如 SPI、I2C、UART 的变体）。
- 时序控制：用 LUT 构建精密的状态机或时序发生器。
总结：
LUT 是 FPGA 的"逻辑积木"，它用存储查表的方式代替物理门电路，让 FPGA 能在硬件层面灵活实现任意组合逻辑，是 Zynq-7000 等可编程系统芯片实现高性能、高灵活性的核心基础。
