NXP LS1046A 硬件方案： LS1046A+FPGA 异构加速架构实践

🔖标签：LS1046A DPAA2 FPGA异构 工业网关 SerDes PCIe3.0 网络处理器 ⏱阅读时长：10 分钟 📝摘要：LS1046A 作为 NXP Layerscape 系列高性能多核网络处理器，广泛应用于工业网关、网络安全、边缘转发设备。本文基于 LS1046A 单机完整硬件设计，针对大流量 DPI、工业协议硬解析、国密加速等 CPU 瓶颈场景，给出LS1046A 外接 FPGA 协处理的异构实现方案，对比两种架构差异，整理 RCW、SerDes、电源时序等实际项目踩坑点。

0 前言

最近在做工业网络设备方案评估，拿到一份ZAA1204h_30G的 LS1046A 硬件原理图。LS1046A 搭载 8 核 Cortex‑A72，内置 DPAA2 报文加速引擎，多路 SerDes 可灵活配置为 RGMII/SGMII/PCIe/SATA，天生适合做多网口嵌入式网络设备。

实际项目落地过程会发现：单纯依靠 ARM 内核 + DPAA2，处理深度报文解析、EtherCAT/Profinet 工业协议解析、国密流水线加密业务时，大流量下 CPU 占用率会快速触顶，性能遇到明显瓶颈。因此就有了LS1046A + FPGA 两片式异构加速的架构思路。

💡重要提醒：LS1046A 不是 Zynq 系列，ARM 与 FPGA 是两颗独立芯片，依靠 PCIe SerDes 高速互联，和 Zynq 片内 AXI 总线架构有本质区别，会引入 PCIe 传输延迟。

1 LS1046A 单机硬件整体架构

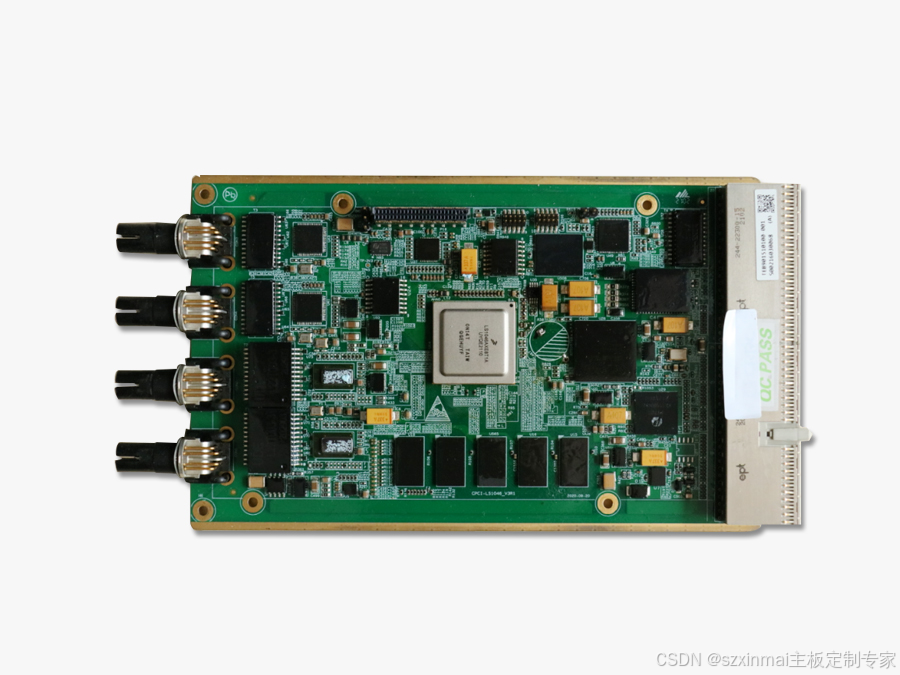

参考原理图硬件框架，整机由处理器核心、DDR4 内存、多路千兆 PHY、存储子系统、高速外设、PMIC 电源树、复位管理、调试接口组成。

1.1 处理器核心单元

器件型号：LS1046A‑SN8Q1A，8 核 Cortex‑A72，主频最高 1.8GHz，内置 DPAA2 网络数据包加速引擎，硬件支持 IEEE1588 PTP 时间同步。
系统差分时钟：DIFF_SYSCLK 100MHz 差分系统时钟，PCB 要求差分阻抗 100Ω，差分对内严格等长，尽量减少过孔，降低时钟抖动。
RTC 模块：32.768KHz 外部低速晶振搭配外置 RTC 芯片，实现掉电时间保持。
JTAG 调试接口：标准 CPU JTAG，用于 RCW 配置烧写、U‑Boot 固件调试，关键引脚增加上拉电阻。

⚠️RCW 配置字是 LS1046A 的灵魂：SerDes 通道分配、DDR 参数、启动介质选择全部由 RCW 决定，RCW 配置错误会直接导致板子无法启动。

1.2 内存与启动存储子系统

DDR4 内存 支持 DDR4‑UDIMM 内存条，板载 SPD EEPROM，I2C 地址0x51，硬件支持 ECC 纠错，工业产品建议启用 ECC 提升长期运行稳定性。电源滤波电容必须紧贴电源引脚摆放；DDR 地址、数据信号严格做等长匹配。
启动介质

QSPI NOR Flash：存放 RCW 配置、U‑Boot 一级引导程序；
eMMC / NAND Flash：存放 Linux 系统镜像、业务应用、运行日志；
IFC 并行接口：可扩展外接 NOR/NAND Flash，作为备选启动介质。

1.3 网络子系统（RTL8211FSI‑VS‑CG PHY）

硬件一共引出 5 路千兆以太网，混合 RGMII 与 SGMII 模式，PHY 地址分别为 1/2/3/4/5，所有 PHY 共享一组 MDC/MDIO 管理总线，中断信号为低电平有效，向 CPU 上报链路状态、PHY 异常告警。

表格

网口	工作模式	硬件说明
EC1	RGMII1	RJ45 电口 / SFP 光口二选一
EC2	RGMII2	RJ45 千兆电口
EC3	SGMII1	SerDes 输出 SGMII 千兆
EC4	SGMII2	SerDes 输出 SGMII 千兆
EC5	SGMII3	SerDes 输出 SGMII 千兆

✍️PCB 硬性约束，来自原理图注释，硬件设计必看：

PHY DVDD33电源走线宽度≥40mil；REG_OUT输出走线≥60mil；

Lx 功率电感、输入输出滤波电容距离 PHY 引脚控制在 200mil 以内；

功率回路尽量放在同一层，DVDD33、REG_OUT走线尽量禁止打过孔；

LDO 输出滤波电容选用 X5R 材质陶瓷电容，保证 PHY 内置 LDO 稳定工作。

网口配置 Link/Activity 双色指示灯，硬件支持 IEEE1588 时间戳。

1.4 高速外设接口

PCIe3.0 x2 ：SerDes 通道引出，底板默认转为 M.2 Key‑M 接口，用于 NVMe 固态硬盘；该通道是外接 FPGA 的核心高速通道。
SATA3.0：LS1046A 内置 SATA 控制器，外接 2.5 寸 SATA 硬盘，用于数据包抓包、大容量日志存储。
USB3.0：两路 USB3.0 接口，增加 ESD 浪涌保护；一路 Micro‑B 作为系统 Console 调试口；一路标准 USB，可外接 4G/5G 通信模块、U 盘。
UART：串口控制台，Linux 系统调试。
风扇接口：CPU 风扇、机箱风扇插座，支持 PWM 调速。

1.5 电源与复位系统

整机供电输入：12V DC 适配器，最大 9A 输出

主 PMIC：MC34VR500，搭配 RTQ2820、RT6252、LTC 系列 DCDC/LDO 芯片；
电源域：CPU 核心 VDD、DDR4 1.2V、IO 1.8V、外设 3.3V；
电流监测：INA220（I2C 地址 0x40）采集 CPU 供电电压电流，用于系统监控与过流保护；
PowerGood 信号：各路电源 PG 信号参与整机复位逻辑，严格遵守 LS1046A 上电时序要求。

复位树设计：CPU PORESET、HRESET、PHY 复位、eMMC 复位；通过SN74LVC07、SN74LVC1G08缓冲驱动各路复位信号，保障上电、掉电复位时序。

1.6 基础软件栈

RCW 硬件配置字；
U‑Boot 二级引导；
NXP SDK Linux 内核，DPAA2 网络驱动；
业务应用：转发网关、防火墙、PTP 时间同步、工业协议转换。

✅单机适用场景：普通工业网关、多网口路由器、协议转换器 ❌存在短板：高流量下深度报文处理、自定义算法会带来很高 CPU 负载。

2 进阶方案：LS1046A + FPGA 异构加速架构

2.1 架构分工思想

LS1046A（主控端）：运行 Linux 操作系统，完成业务配置管理、存储控制、上层业务逻辑、对外业务接口；
FPGA（协处理端）：依靠硬件流水线完成报文预处理、协议解析、加解密运算、硬件时间戳打标；
数据交互链路：PCIe3.0 x2/x4，采用 DMA 方式完成高速数据传输。

两种硬件改造方案对比：

表格

方案	实现说明	适用场景
方案 A（低成本改版）	复用现有 PCIe3.0 x2 通道直连 FPGA；原 NVMe 改用 SATA 固态，SerDes 通道不新增分配	基于现有底板二次改版，控制硬件成本
方案 B（性能最优）	修改 RCW 重新分配 SerDes 资源，分配 PCIe x4 给 FPGA，保留 M.2 NVMe 接口	追求 PCIe 带宽，PCB 改动大

2.2 FPGA 侧可以实现的功能

报文硬件预处理：五元组匹配、流量整形、硬件抓包，卸载 DPAA2 的处理压力；
工业协议硬件解析：Modbus、EtherCAT、Profinet 硬件解析，直接提取业务数据点；
国密硬件流水线：AES、SM2/SM3/SM4 硬件加速；
多路 IEEE1588 硬件时间戳打标；
IO 扩展 ：FPGA 扩展 LVDS、高速 AD/DA 等外部工业接口。

2.3 软硬件交互逻辑

高速数据通道 PCIe DMA：FPGA 将处理后的报文 DMA 写入 LS1046A 内存；LS1046A 向 FPGA 下发流表、配置寄存器；
低速控制通路：GPIO / I2C；FPGA 中断信号经过电平转换接入 LS1046A 外部中断；FPGA 复位信号纳入整机复位树统一管控；
软件驱动层：Linux 实现 PCIe 驱动，使用 UIO 字符设备，用户态访问 FPGA 寄存器，打通 DPAA2 与 FPGA 之间的数据流。

2.4 硬件改版关键注意点

RCW 配置修改：SerDes 通道从 M.2 切换为 FPGA PCIe，同步修改 PLL 参数；RCW 配置错误会直接造成 SerDes 通道失效；
FPGA 独立电源域，FPGA 各路电源 PG 信号接入整机复位时序；
独立 FPGA‑JTAG 调试接口，与 LS1046 的 JTAG 分开，方便分别调试；
FPGA 中断信号做电平转换，匹配 LS1046 IO 电平；
时钟来源：FPGA 可以使用独立晶振，也可以复用 LS1046 输出的差分参考时钟。

3 两种架构综合对比

表格

对比项	LS1046A 单机方案	LS1046A + FPGA 异构方案
开发难度	低，基于 NXP SDK 纯 Linux 开发	中等，FPGA 逻辑 + Linux PCIe 驱动双开发
报文处理性能	DPAA2+8 核 A72，复杂业务受 CPU 瓶颈限制	FPGA 硬件流水线，大流量、低延迟场景性能优秀
业务灵活性	软件迭代快；高负载业务 CPU 占用高	硬件负责加速，策略规则支持软件动态配置
BOM 物料成本	较低	增加 FPGA 芯片，整体 BOM 上升
典型产品应用	普通工业网关、路由转发	硬件 DPI 网关、工业实时协议网关、国密网络设备、轻量级 UPF

4 项目踩坑清单（生产调试重点）

RCW 与 SerDes 资源冲突：SerDes 通道是复用资源，PCIe / SGMII / SATA 互相抢占通道；硬件接口改动，RCW 必须同步更新，否则 SerDes 无法工作。
上电时序风险：LS1046A 与 FPGA 两套独立电源域，PowerGood 信号必须接入复位树，防止电源未稳定器件提前启动。
PCIe 信号完整性：PCIe 差分信号阻抗严格控制 85Ω，差分对内等长，尽量减少过孔，保障高速通信稳定性。
PTP 时间同步：硬件时间同步链路，需要控制时钟布线路径，降低相位偏移。
整机散热评估 ：LS1046A 八核 A72 本身功耗不低；叠加 FPGA 后整机功耗明显上涨，散热片、风扇方案需要重新评估。

5 总结

LS1046A 是一款综合能力很强的网络处理器，依靠原生外设，完全可以直接实现多千兆工业网关产品。当业务面对大流量深度报文解析、自定义工业协议、国密硬件加速等需求时，可以充分利用芯片 SerDes 资源外接 FPGA 协处理器，搭建 ARM+FPGA 异构平台。既保留 LS1046 成熟 Linux 软件生态，同时获得 FPGA 硬件并行加速能力。
