Linux/Android 跟踪技术：ftrace、TRACE_EVENT、atrace、systrace 与 perfetto 入门

定位内核和 Android 系统问题时，logcat、dmesg、printk 能告诉我们"发生了什么"，但通常不能稳定回答几个更关键的问题：

  • 它是什么时候发生的？
  • 当时哪个 CPU、哪个进程、哪个中断上下文在运行？
  • 一段代码到底耗时多久？
  • 线程是被谁抢占、唤醒、阻塞的？
  • 用户态行为和内核事件能不能放在同一条时间线上看？

这就是 tracing 要解决的问题。本文按一条主线梳理 Linux/Android 跟踪技术：

  1. Linux 侧用 ftrace/tracefs 抓内核事件。
  2. 临时调试用 trace_printk 或 trace marker 快速打点。
  3. 长期维护用 TRACE_EVENT 添加静态跟踪点。
  4. Android 侧用 atrace、systrace、perfetto 收集和可视化 trace。

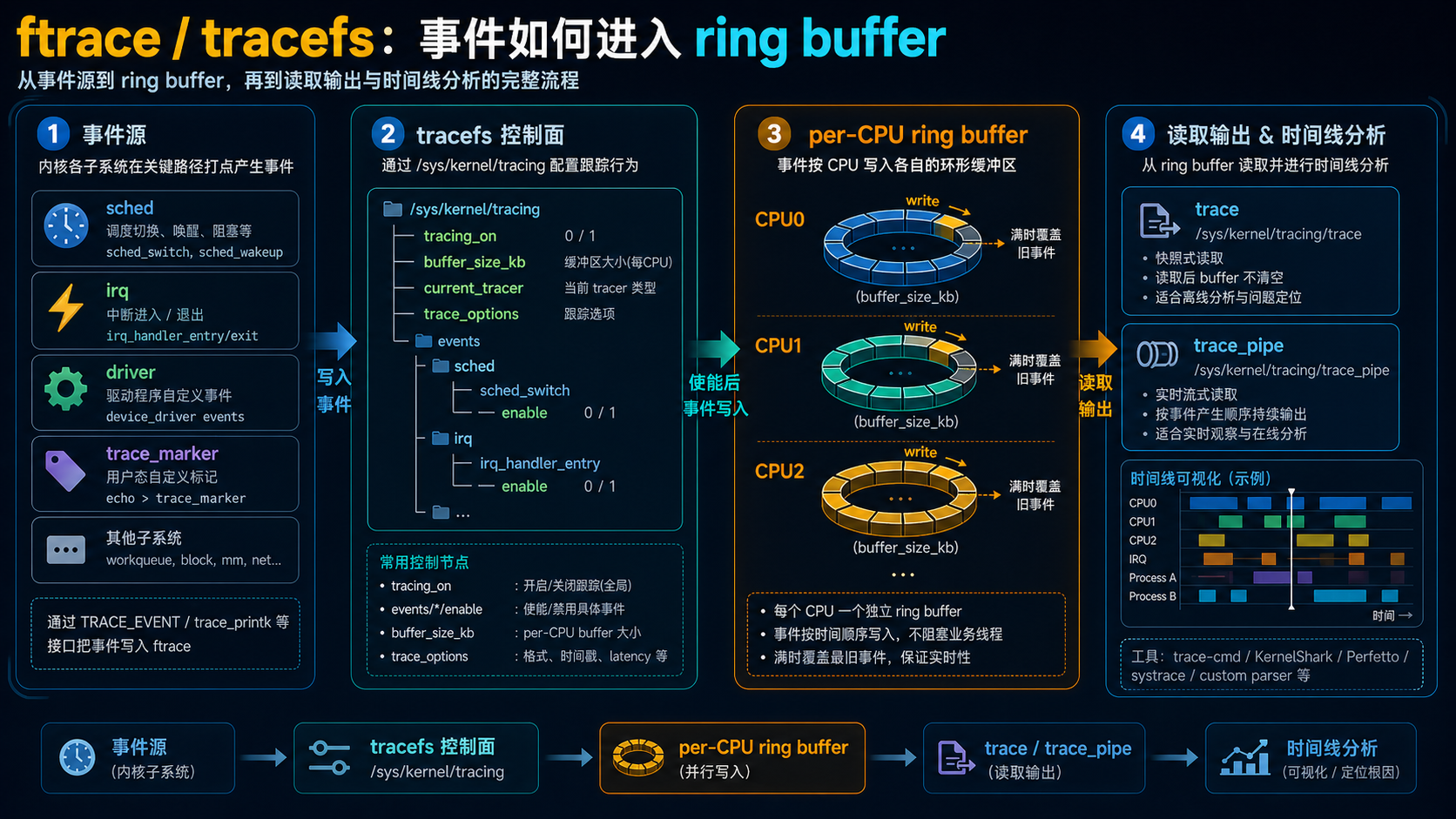

1. ftrace / tracefs：先理解控制面和数据面

ftrace 是 Linux 内核内置的跟踪框架。它最初常被理解成 function tracer，但实际已经是一组跟踪能力的集合：函数跟踪、事件跟踪、延迟分析、function graph、kprobe/uprobe、trace marker 等。

使用时最常接触的是 tracefs：

shell 复制代码
/sys/kernel/tracing

# 某些旧系统或旧挂载方式下也可能在：
/sys/kernel/debug/tracing

可以先看几个核心节点：

节点 作用
available_events 当前系统支持的 trace event 列表
events/<group>/<event>/enable 打开或关闭某个事件
set_event 通过写事件名批量打开事件
current_tracer 当前 tracer，例如 nop、function、function_graph
tracing_on 全局开始/停止记录
buffer_size_kb 每 CPU ring buffer 大小
trace 读取当前缓冲区内容，类似快照
trace_pipe 流式读取，读走后从 ring buffer 消费掉
trace_marker 用户态向 trace 写标记，常用于用户态/内核态时间线对齐

一个最小抓取流程如下：

shell 复制代码
cd /sys/kernel/tracing

# 1. 清空旧数据
echo > trace

# 2. 打开一个事件
echo 1 > events/sched/sched_switch/enable

# 3. 开始记录
echo 1 > tracing_on

# 4. 复现问题后停止记录
echo 0 > tracing_on

# 5. 读取结果
cat trace > /data/local/tmp/trace.log

trace 输出中常见的表头大概是这样：

text 复制代码
# tracer: nop
#
# entries-in-buffer/entries-written: 557557/557557   #P:8
#
#                                _-----=> irqs-off
#                               / _----=> need-resched
#                              | / _---=> hardirq/softirq
#                              || / _--=> preempt-depth
#                              ||| / _-=> migrate-disable
#                              |||| /     delay
#           TASK-PID     CPU#  |||||  TIMESTAMP  FUNCTION
#              | |         |   |||||     |         |

理解这个表头很重要。它不是单纯的字符串日志，而是带了任务、PID、CPU、抢占/中断状态、时间戳和事件名的结构化时间线。

trace 和 trace_pipe 的区别也要分清：

shell 复制代码
# 像拍快照：读取当前 buffer 内容
cat trace

# 像水管：边产生边消费，适合持续保存
cat trace_pipe > trace.log

如果只是复现一次问题，通常用 trace。如果要持续观察或担心 ring buffer 覆盖旧事件，可以考虑 trace_pipe。

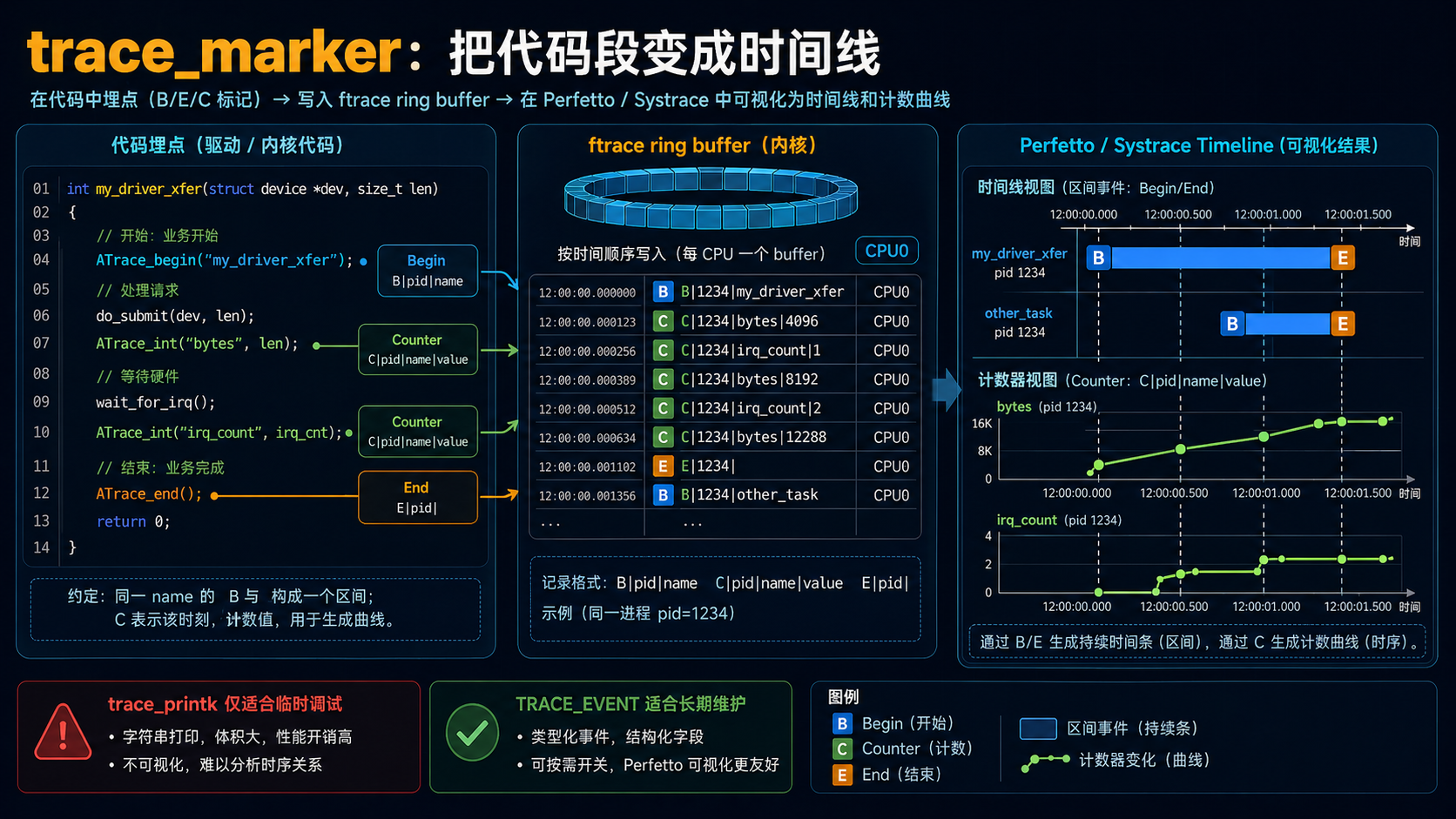

2. trace_printk / trace_marker：把代码段变成时间线

当问题出现在自己的驱动或模块里，已有事件不一定够用。最直接的办法是在关键路径上打点。

内核里可以用 trace_printk()：

c 复制代码
trace_printk("irq enter, status=%d\n", status);

它和 printk() 不同，输出进入 ftrace ring buffer，更适合看快速路径上的时间顺序。但它只适合临时调试，不建议长期保留在正式代码里。原因是 trace_printk() 会引入额外缓冲和调试痕迹，内核文档也明确把它定位为开发调试工具。

如果希望 trace 能被 systrace/perfetto 这类工具识别成时间线，常见格式是：

text 复制代码
B|pid|name          # Begin，一个区间开始
E|pid|              # End，一个区间结束
C|pid|name|value    # Counter，一个计数值变化

可以封装成类似 Android ATrace 的宏：

c 复制代码
extern void tracing_mark_write(char trace_type,
                               const char *name,
                               bool is_int,
                               int value);

#define ATRACE_BEGIN(name) tracing_mark_write('B', name, 0, 0)
#define ATRACE_INT(name, value) tracing_mark_write('C', name, 1, value)
#define ATRACE_END() tracing_mark_write('E', "", 0, 0)

void tracing_mark_write(char trace_type, const char *name, bool is_int, int value)
{
    if (is_int) {
        trace_printk("%c|%d|%s|%d\n", trace_type, current->tgid, name, value);
    } else {
        trace_printk("%c|%d|%s\n", trace_type, current->tgid, name);
    }
}

抓到的 ftrace 可能长这样：

text 复制代码
irq/358-8030_io-1755 [000] 128.277067: tracing_mark_write: B|1755|Nanosic_i2c_irq
irq/358-8030_io-1755 [000] 128.277070: tracing_mark_write: C|1755|work_buf|1
irq/358-8030_io-1755 [000] 128.277100: tracing_mark_write: E|1755|

可视化工具识别 B/E/C 后，就能把它画成区间和计数器曲线。这样我们不只知道"函数打印了什么"，还能看到：

  • IRQ 处理区间持续了多久；
  • work queue 是否及时调度；
  • 某个变量在时间线上什么时候变成 1 或 0；
  • 自定义事件和系统调度事件之间的先后关系。

注意两个细节：

  • B 和 E 要配对，否则时间线会断。
  • pid 和 name 要稳定，否则不同事件会被工具归到错误轨道。

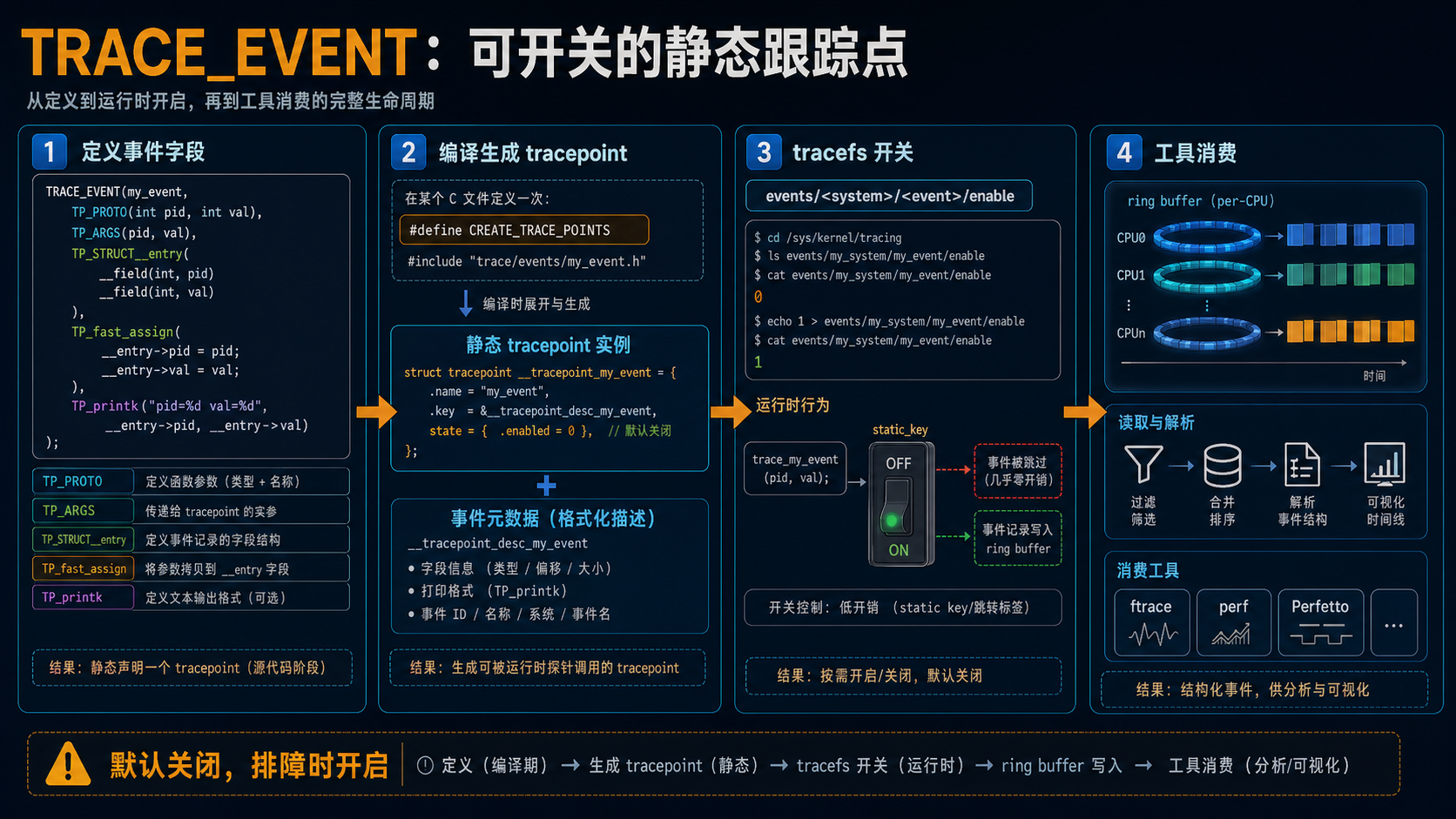

3. TRACE_EVENT：把临时调试升级为可维护的静态跟踪点

trace_printk() 的问题是"好用但不适合长期留下"。如果要把跟踪能力提交到正式驱动里，应该优先考虑 TRACE_EVENT。

TRACE_EVENT 的价值可以概括成四点：

  • 字段类型稳定，不依赖临时字符串；
  • 事件可以通过 tracefs 按 group 或单事件打开关闭；
  • 关闭时开销低，适合默认关闭、排障时打开；
  • 不只 ftrace 能用，perf、LTTng、Perfetto 等工具也能消费这些事件。

一个简化的自定义事件头文件如下：

c 复制代码
#undef TRACE_SYSTEM
#define TRACE_SYSTEM nanosic

#if !defined(_NANOSIC_TRACE_H_) || defined(TRACE_HEADER_MULTI_READ)
#define _NANOSIC_TRACE_H_

#include <linux/tracepoint.h>

TRACE_EVENT(tracing_mark_write,
    TP_PROTO(char trace_type,
             const struct task_struct *task,
             const char *name,
             int value),

    TP_ARGS(trace_type, task, name, value),

    TP_STRUCT__entry(
        __field(char, trace_type)
        __field(int, pid)
        __string(trace_name, name)
        __field(int, value)
    ),

    TP_fast_assign(
        __entry->trace_type = trace_type;
        __entry->pid = task ? task->tgid : 0;
        __assign_str(trace_name, name);
        __entry->value = value;
    ),

    TP_printk("%c|%d|%s|%d",
              __entry->trace_type,
              __entry->pid,
              __get_str(trace_name),
              __entry->value)
);

#define ATRACE_BEGIN(name) trace_tracing_mark_write('B', current, name, 0)
#define ATRACE_INT(name, value) trace_tracing_mark_write('C', current, name, value)
#define ATRACE_END() trace_tracing_mark_write('E', current, "", 0)

#endif

#undef TRACE_INCLUDE_PATH
#define TRACE_INCLUDE_PATH .

#undef TRACE_INCLUDE_FILE
#define TRACE_INCLUDE_FILE nanosic_trace

#include <trace/define_trace.h>

然后在一个 C 文件中生成实现：

c 复制代码
#define CREATE_TRACE_POINTS
#include "nanosic_trace.h"

编译后，tracefs 中会出现类似节点：

shell 复制代码
/sys/kernel/tracing/events/nanosic/tracing_mark_write/enable

使用时打开事件：

shell 复制代码
adb shell "echo 1 > /sys/kernel/tracing/events/nanosic/tracing_mark_write/enable"
adb shell "echo 1 > /sys/kernel/tracing/events/nanosic/enable"

再触发代码路径，读取 trace：

shell 复制代码
adb shell "cat /sys/kernel/tracing/trace" > trace.log

这套机制比 trace_printk() 更适合工程化。对于驱动团队来说，一个好的判断标准是：

场景 建议
本地临时验证猜想 trace_printk()
用户态快速插入时间线标记 trace_marker / ATrace
需要提交到正式驱动、后续可开关排障 TRACE_EVENT
需要跨工具分析 TRACE_EVENT 或系统已有 trace event

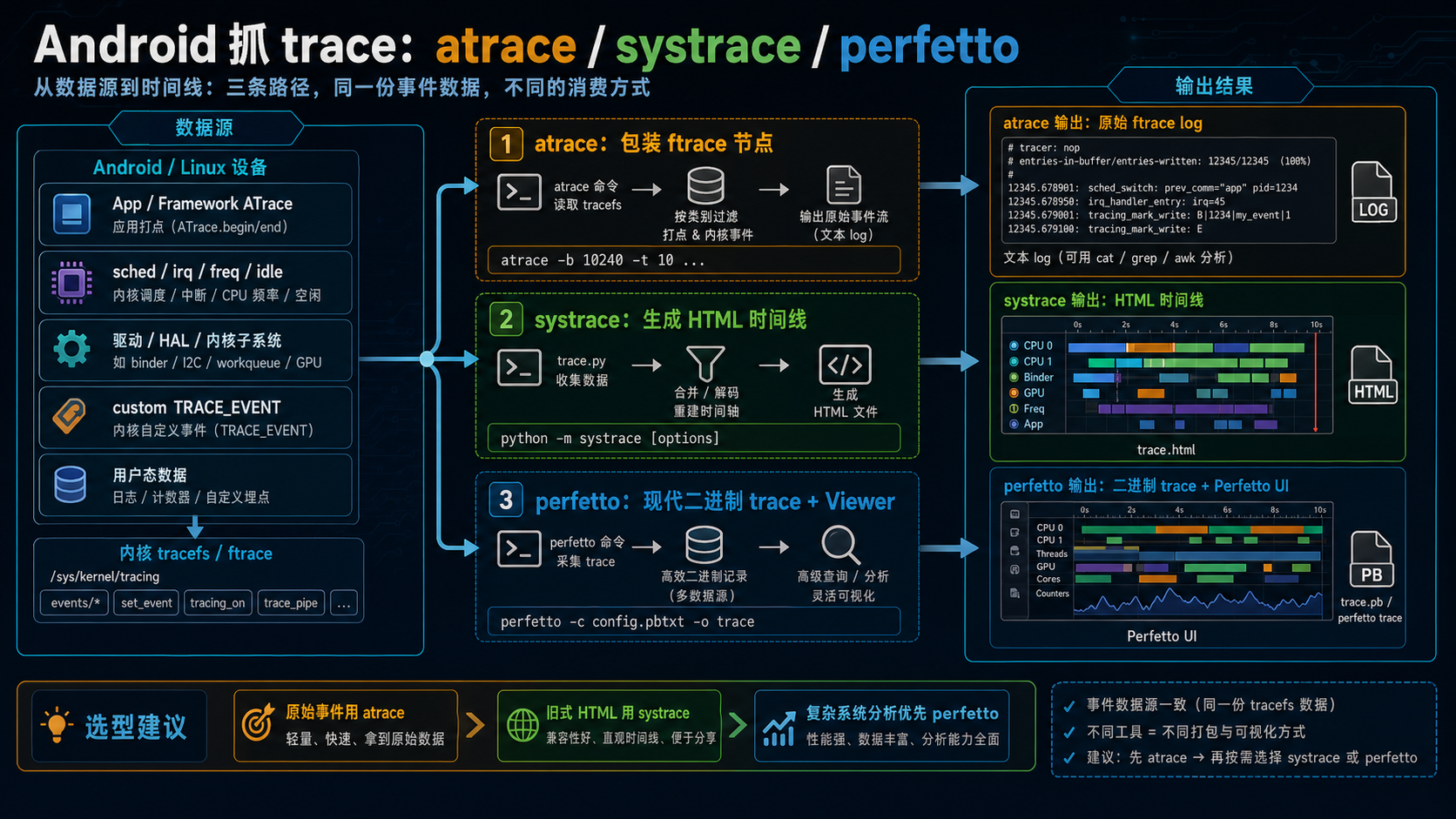

4. Android 抓 trace：atrace、systrace、perfetto 的关系

Android 上经常会同时听到 atrace、systrace、perfetto。它们不是简单的替代关系。

可以先这样理解：

  • atrace：设备端命令，负责按 category 打开/关闭一批 ftrace/atrace 事件，并导出原始 trace。
  • systrace：一套旧式工具链，底层使用 atrace，最终生成 HTML 时间线。
  • perfetto：现代 Android tracing 管线，能采集更丰富的数据源，输出二进制 trace，并用 Perfetto UI 分析。

4.1 atrace：快速抓一段原始 trace

查看支持的 category：

shell 复制代码
adb shell atrace --list_categories

抓一段 10 秒 trace：

shell 复制代码
adb shell "atrace -b 10240 -t 10 -o /sdcard/atrace.log \
  gfx input view webview wm am sched irq freq idle disk workq i2c aidl"

adb pull /sdcard/atrace.log

atrace 适合快速确认事件有没有出现、时间顺序是否符合预期。缺点是产物偏原始，复杂分析不如 Perfetto UI 方便。

4.2 systrace：旧式 HTML 时间线

systrace.py 通常在 Android 源码树的 external/chromium-trace 目录下。典型用法：

shell 复制代码
python systrace.py -b 10240 -t 10 -o trace.html \
  gfx input view webview wm am sched irq freq idle disk workq i2c aidl

它会通过设备端 atrace 控制采集，然后把结果打包成 trace.html。在旧项目或已有流程里还会遇到它，但新系统级性能分析更建议优先看 Perfetto。

4.3 perfetto：现代 Android trace 管线

Perfetto 可以直接在设备上运行：

shell 复制代码
adb shell perfetto \
  -c /data/local/tmp/config.pbtxt \
  -o /data/misc/perfetto-traces/trace

adb pull /data/misc/perfetto-traces/trace

如果只是快速抓常见 Android trace，也可以用轻量参数：

shell 复制代码
adb shell perfetto -t 10s -b 32mb -o /data/misc/perfetto-traces/trace \
  sched freq idle am wm gfx view input

如果需要完整控制，推荐写配置文件。与 ftrace 相关的核心配置是 linux.ftrace data source，例如：

protobuf 复制代码
buffers {
  size_kb: 32768
  fill_policy: RING_BUFFER
}

data_sources {
  config {
    name: "linux.ftrace"
    ftrace_config {
      ftrace_events: "sched/sched_switch"
      ftrace_events: "sched/sched_wakeup"
      ftrace_events: "irq/irq_handler_entry"
      ftrace_events: "irq/irq_handler_exit"
      ftrace_events: "nanosic/*"
      atrace_categories: "gfx"
      atrace_categories: "input"
      atrace_categories: "view"
      atrace_apps: "*"
      buffer_size_kb: 32768
    }
  }
}

duration_ms: 10000

自定义 TRACE_EVENT 想在 Perfetto 里看到，关键是配置里要包含对应 ftrace event，例如：

protobuf 复制代码
ftrace_events: "nanosic/*"

5. 实战选择：遇到问题时怎么选工具

不要从工具名字开始选，要从问题开始选。

问题 推荐路径
想知道线程为何卡住、谁抢占了谁 打开 sched/*，用 ftrace 或 perfetto 看调度时间线
想确认驱动 IRQ 是否进来、耗时多久 打开 irq/*，必要时加自定义 TRACE_EVENT
想快速验证某个变量变化 临时 trace_printk() 或 ATRACE_INT()
想长期保留驱动打点能力 定义 TRACE_EVENT，默认关闭，排障时开启
想把 Android 应用、Framework、内核放到一张时间线 优先 Perfetto
只想快速抓原始 ftrace 文本 atrace 或直接读 tracefs
需要交付旧流程中的 HTML systrace.py

一个相对稳妥的排障流程：

text 复制代码
1. 先用已有 event 抓一版：sched、irq、freq、idle、binder、i2c 等。
2. 如果现有 event 不够，再在自己的模块里加临时 trace_printk。
3. 如果这个点后续还会反复用，把它改成 TRACE_EVENT。
4. 简单文本分析用 trace/trace_pipe；系统级复杂时间线用 Perfetto UI。

6. 常见坑

6.1 ring buffer 太小

trace 是 ring buffer，事件太多会覆盖旧数据。复现窗口长、事件密度高时，要调大 buffer：

shell 复制代码
echo 32768 > /sys/kernel/tracing/buffer_size_kb

6.2 忘记清空旧 trace

复现前建议先清空：

shell 复制代码
echo > /sys/kernel/tracing/trace

否则新旧事件混在一起，很容易误判。

6.3 打开了事件但没有打开 tracing_on

事件 enable 和全局 tracing_on 是两件事。调试时可以明确写：

shell 复制代码
echo 1 > events/sched/sched_switch/enable
echo 1 > tracing_on

6.4 自定义事件在 perfetto 中看不到

先确认三件事：

shell 复制代码
cat /sys/kernel/tracing/available_events | grep nanosic
cat /sys/kernel/tracing/events/nanosic/tracing_mark_write/enable
cat /sys/kernel/tracing/trace

如果 ftrace 原始 trace 里有，Perfetto 里没有，通常是 Perfetto 配置没有包含对应 ftrace_events。

6.5 trace_printk 长期留在正式代码里

trace_printk() 是调试工具。临时验证可以，用完应删除或升级为 TRACE_EVENT。

总结

Linux/Android tracing 的核心不是背命令，而是建立一条数据流心智模型：

text 复制代码
事件源 → tracefs 开关 → per-CPU ring buffer → trace/trace_pipe/perfetto → 时间线分析

trace_printk() 解决"我现在想快速知道这里发生了什么"，TRACE_EVENT 解决"这个事件以后还要被稳定观测"，atrace/systrace/perfetto 解决"如何在 Android 上采集和查看"。把这三层关系理清后，面对卡顿、IRQ 延迟、线程调度、驱动响应慢等问题，就能从日志排查升级到时间线排查。
