【HID】规范精讲[10]: 蓝牙HID设备的连接基石——GAP协议如何掌控发现、连接与安全

在蓝牙设备的交互世界里，当你按下蓝牙键盘的连接键，它如何被电脑发现？当蓝牙鼠标意外断开后，为何能自动重连？当你输入密码时，数据如何避免被窃听？这些看似简单的交互背后，都离不开一个核心协议------GAP（Generic Access Profile，通用访问规范）。

一、GAP的核心定位：为什么它是蓝牙交互的底层规则

二、可发现性：蓝牙HID设备如何主动亮相

[2.1 可发现模式的选择：有限发现vs通用发现](#2.1 可发现模式的选择：有限发现vs通用发现)

[2.2 开箱即用的优化：首次使用的可发现性设计](#2.2 开箱即用的优化：首次使用的可发现性设计)

[2.3 可发现性与配对的关联：避免不必要的暴露](#2.3 可发现性与配对的关联：避免不必要的暴露)

[2.4 可发现性的模式转换：规范的状态流转](#2.4 可发现性的模式转换：规范的状态流转)

三、可连接性：蓝牙HID设备如何保持联系

[3.1 可连接性的核心控制：HIDNormallyConnectable属性](#3.1 可连接性的核心控制：HIDNormallyConnectable属性)

[3.2 重连机制：断开后如何自动重逢](#3.2 重连机制：断开后如何自动重逢)

[3.3 连接建立的细节：通道打开顺序](#3.3 连接建立的细节：通道打开顺序)

[3.4 Page Scan模式：影响重连速度的关键](#3.4 Page Scan模式：影响重连速度的关键)

四、安全性：蓝牙HID设备如何安全沟通

[4.1 核心安全要求：必须支持的安全特性](#4.1 核心安全要求：必须支持的安全特性)

[4.2 配对与绑定：建立长期安全关系](#4.2 配对与绑定：建立长期安全关系)

[4.3 配对关联模型：根据设备能力选择](#4.3 配对关联模型：根据设备能力选择)

[4.4 HID设备的特殊安全要求](#4.4 HID设备的特殊安全要求)

[4.5 向后兼容性：与旧设备的安全交互](#4.5 向后兼容性：与旧设备的安全交互)

[4.6 虚拟电缆与安全性的关联](#4.6 虚拟电缆与安全性的关联)

五、检验

如果说SDP协议是蓝牙HID设备的身份名片，那么GAP协议就是设备间的社交规则手册。它定义了蓝牙设备如何发现、连接、配对，以及如何保障通信安全，是所有蓝牙应用的基础。本文聚焦GAP协议在蓝牙HID场景中的具体实现，从可发现性、可连接性、安全性三个核心维度，拆解其工作机制、规范要求和实际应用。

一、GAP的核心定位：为什么它是蓝牙交互的底层规则

在深入技术细节前，我们先理清一个关键问题：GAP协议到底解决了什么核心问题？

蓝牙设备的交互过程可以分为三个阶段："找到彼此"（发现）、"建立联系"（连接）、"安全沟通"（配对与加密）。不同类型的蓝牙设备（如HID设备、音频设备、传感器）虽然功能各异，但这些基础交互流程是相通的。如果每种设备都定义一套自己的发现、连接规则，必然会导致设备间无法兼容------就像不同国家的人使用不同的社交礼仪，见面后无法正常沟通。

GAP协议的核心价值的就是提供一套统一的底层社交规则，让所有蓝牙设备都能遵循相同的方式完成发现、连接和安全验证。对于蓝牙HID设备而言，GAP协议的作用尤为关键：

保证 兼容性：无论键盘、鼠标来自哪个品牌，都能被电脑、平板等主机发现和连接；

优化用户体验：实现"开箱即用"的配对流程、断开后自动重连等便捷功能；

保障数据安全：通过标准化的配对和加密机制，防止按键信息、控制指令被窃听或篡改。

形象地说，GAP协议就像是蓝牙设备的通用社交礼仪，而HID设备则是遵循这套礼仪的特定人群------它们在通用礼仪的基础上，根据自身特点（如低功耗、低延迟需求）制定了一些专属规则，这也是蓝牙HID规范对GAP协议进行补充定义的原因。

值得注意的是，GAP协议并非HID专属，而是蓝牙技术的基础规范，所有蓝牙设备都必须遵循。但在HID场景中，由于涉及人机交互的实时性、安全性要求，GAP的部分规则被赋予了更具体的要求------比如HID设备的可发现模式时长、重连机制的触发条件等。

二、可发现性：蓝牙HID设备如何主动亮相

可发现性（Discoverability）是指设备让其他设备发现自己的能力，这是设备交互的第一步。对于蓝牙HID设备而言，可发现性的设计直接影响用户体验------如果设备难以被发现，用户就需要反复操作，严重影响使用感受。

2.1 可发现模式的选择：有限发现vs通用发现

GAP协议定义了两种可发现模式：有限可发现模式（Limited Discoverable Mode）和通用可发现模式（General Discoverable Mode），蓝牙HID设备需根据使用场景选择合适的模式：

2.1.1 有限可发现模式：默认的临时亮相

大多数蓝牙HID设备（如键盘、鼠标、游戏手柄）默认使用有限可发现模式。这种模式的特点是：

触发方式：通过用户手动操作触发，比如按下设备上的"CONNECT"键、长按配对键；

时间限制：设备仅在有限时间内（通常30秒以上）处于可发现状态，超时后自动退出；

功耗优化：有限时间的可发现状态能有效降低设备功耗，延长电池寿命------这对电池供电的HID设备至关重要。

规范之所以推荐HID设备使用有限可发现模式，主要是为了平衡用户体验和功耗。用户在需要配对时，只需简单操作即可让设备进入可发现状态；配对完成后，设备退出可发现模式，避免持续广播带来的功耗浪费。

2.1.2 通用可发现模式：特殊场景的持续在线

通用可发现模式适用于一些特殊场景的HID设备，比如工业环境中的温度传感器、公共场所的投影设备遥控器等。这些设备的特点是：

安装位置固定且难以触及，无法通过手动操作触发可发现模式；

需要支持多主机连接，比如公共场所的投影设备需要允许不同用户的蓝牙鼠标临时配对。

通用可发现模式的特点是设备持续处于可发现状态，无需用户手动触发。但这种模式会增加设备功耗，因此仅适用于外接电源或对功耗不敏感的HID设备。

2.2 开箱即用的优化：首次使用的可发现性设计

为了提升用户体验，规范特别要求：蓝牙HID设备在首次安装电池（或首次上电）时，应自动进入可发现、可连接、可配对状态，并保持该状态直到完成首次配对（或超时）。这意味着用户拿到新的蓝牙键盘后，只需安装电池，设备就会主动亮相，等待主机发现和配对，无需额外操作------这就是我们常说的开箱即用。

2.3 可发现性与配对的关联：避免不必要的暴露

规范对可发现性和配对能力的关联也做了明确要求：

支持绑定（Bonding）的HID设备，仅在可发现模式下才具备可配对、可绑定能力；

非可发现模式下，设备应拒绝配对和绑定请求------这能有效避免设备被未授权的主机恶意配对，提升安全性；

例外情况：如果设备通过NFC等带外方式触发配对，即使不处于可发现模式，也可具备可绑定能力。

这种设计既保证了设备配对的便捷性，又避免了设备在非必要时暴露配对能力，实现了便捷性和安全性的平衡。

2.4 可发现性的模式转换：规范的状态流转

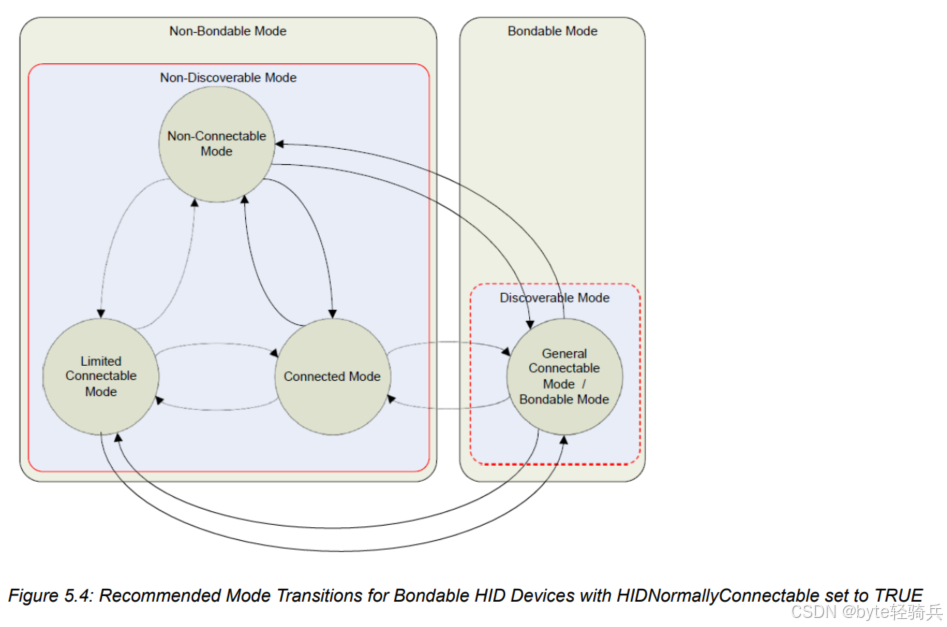

规范定义了HID设备在不同状态间的转换规则，下图展示了支持绑定的HID设备的典型状态流转：

（注：图中展示了设备在非可发现模式、可发现模式、连接模式之间的转换，其中可发现模式下设备具备可配对、可绑定能力，非可发现模式下仅保留连接能力）

（注：当HIDNormallyConnectable属性为TRUE时，设备在非可发现模式下仍保持可连接状态，方便主机随时重连）

这些状态流转规则确保了设备在不同场景下的行为一致性------比如设备完成配对后，会自动退出可发现模式，但保留可连接能力；用户需要重新配对时，通过手动操作即可再次进入可发现模式。

三、可连接性：蓝牙HID设备如何保持联系

可连接性（Connectability）是指设备接受其他设备连接请求的能力，这是设备持续通信的基础。对于蓝牙HID设备而言，可连接性的设计直接影响连接稳定性和用户体验------比如鼠标断开后能否自动重连、主机能否随时唤醒休眠的键盘。

3.1 可连接性的核心控制：HIDNormallyConnectable属性

HID设备的可连接性主要由SDP记录中的HIDNormallyConnectable属性控制，该属性的取值直接决定了设备在无活动连接时的行为：

属性值为TRUE：设备在无活动连接时，持续处于页面扫描（Page Scan）模式，能够响应主机的连接请求；

属性值为FALSE：设备在无活动连接时，可关闭蓝牙radio或退出Page Scan扫描模式，以节省功耗------此时需要用户通过物理操作（如按键）唤醒设备，才能接受连接请求。

不同类型的HID设备对该属性的设置不同：

蓝牙键盘、鼠标等常用设备：通常将该属性设为TRUE，方便主机随时重连，提升使用便捷性；

低功耗传感器、遥控器等设备：可将该属性设为FALSE，以降低功耗，延长电池寿命。

3.2 重连机制：断开后如何自动重逢

重连机制是HID设备可连接性的核心体现，规范定义了重连的责任划分规则，主要基于SDP记录中的两个属性：HIDReconnectInitiate和HIDNormallyConnectable。

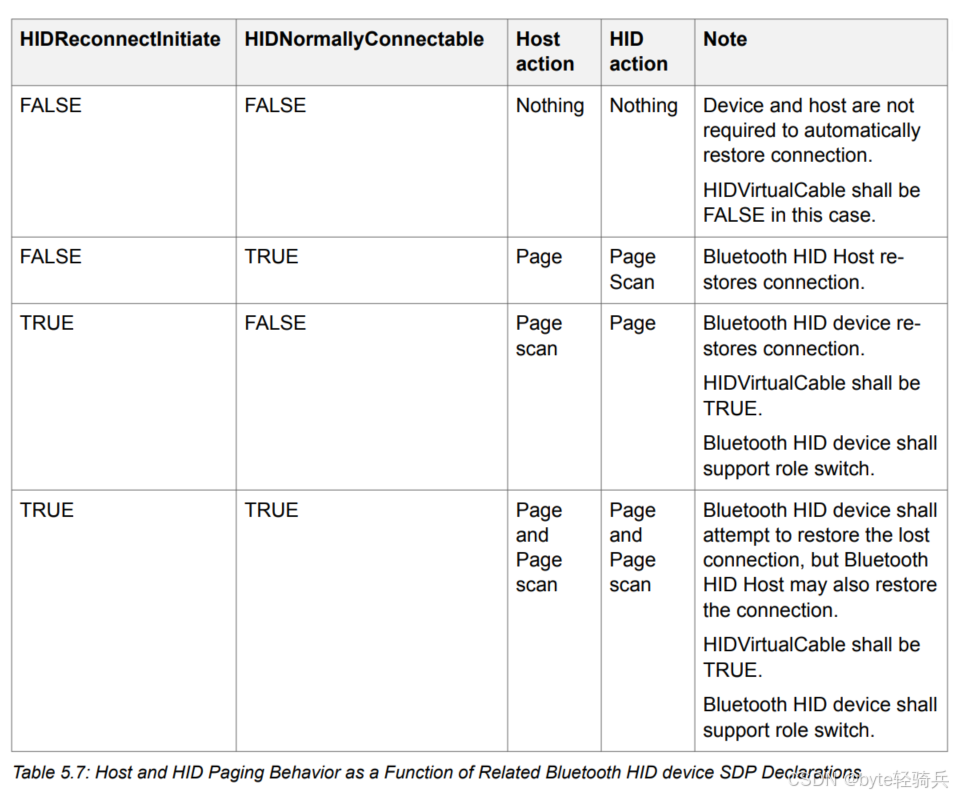

3.2.1 重连责任划分表

|--------------------------|----------------------------|-------------------|--------------|----------------------------------------|
| HIDReconnectInitiate | HIDNormallyConnectable | 主机行为 | 设备行为 | 备注 |
| FALSE | FALSE | 不主动重连 | 不主动重连 | 需用户手动操作重连，HIDVirtualCable属性必须为FALSE |
| FALSE | TRUE | 主动发起重连（Page Scan） | 等待连接 | 主机负责重连，设备持续处于可连接状态 |
| TRUE | FALSE | 等待连接（Page Scan） | 主动发起重连（page） | 设备负责重连，支持角色切换，HIDVirtualCable属性必须为TRUE |
| TRUE | TRUE | 可主动重连 | 可主动重连 | 双方均可发起重连，HIDVirtualCable属性必须为TRUE |

3.2.2 重连的具体流程

以蓝牙鼠标（HIDReconnectInitiate=TRUE，HIDNormallyConnectable=FALSE）为例，重连流程如下：

连接意外断开（如主机超出信号范围）；
鼠标检测到用户操作（如移动、按键），触发重连机制；
鼠标进入页面（Page）模式，搜索之前连接的主机；
主机处于页面扫描（Page Scan）模式，响应鼠标的连接请求；
双方建立基带连接，鼠标可发起角色切换（从从设备变为主设备）；
重新打开L2CAP控制通道和中断通道，恢复通信。

规范对重连的超时时间也做了建议：如果重连尝试持续30秒仍未成功，设备或主机可停止重连，等待用户手动触发------这能避免持续重连带来的功耗浪费。

3.3 连接建立的细节：通道打开顺序

规范对HID设备连接建立时的通道打开顺序做了明确要求：

必须先打开控制通道（Control Channel），再打开中断通道（Interrupt Channel）；

控制通道打开后，即可发送控制命令（如SET_PROTOCOL、GET_REPORT）；

断开连接时，必须先关闭中断通道，再关闭控制通道；

例外情况：设备可直接断开基带连接，此时控制通道和中断通道被视为同时关闭。

这种顺序要求确保了连接建立和断开的稳定性------控制通道用于传输配置命令，先打开控制通道可确保中断通道打开前，双方的配置已协商一致；断开时先关闭中断通道，可避免数据传输过程中通道被强制关闭导致的数据丢失。

3.4 Page Scan模式：影响重连速度的关键

Page Scan模式决定了设备响应连接请求的速度，规范对HID设备和主机的Page Scan模式做了明确要求：

支持设备发起重连的主机：应使用Page Scan模式R1，以平衡功耗和响应速度；

无活动HID连接的主机：可使用Page Scan模式R0，以降低功耗；

作为从设备的HID遥控器：应支持与期望响应时间对应的Page Scan模式。

Page Scan模式的选择直接影响重连速度：模式R1的扫描间隔较短，响应速度快，但功耗较高；模式R0的扫描间隔较长，响应速度慢，但功耗较低。HID设备和主机需根据自身场景选择合适的模式。

四、安全性：蓝牙HID设备如何安全沟通

蓝牙HID设备常涉及敏感数据传输（如键盘输入的密码、信用卡信息），安全性是GAP协议的核心关注点之一。规范定义了一套完整的安全机制，包括配对、绑定、加密、认证等，确保数据传输的保密性和完整性。

4.1 核心安全要求：必须支持的安全特性

规范要求所有蓝牙HID设备和主机必须支持以下安全特性，以保证基本的安全性：

安全简单配对（Secure Simple Pairing）：蓝牙2.1+EDR引入的配对机制，支持多种关联模型（如Just Works、Passkey Entry、Numeric Comparison），提升配对安全性和便捷性；

传统配对（Legacy Pairing）：为兼容旧设备而保留的配对机制，使用PIN码进行认证；

加密（Encryption）：对传输的数据进行加密，防止窃听；

认证（Authentication）：验证设备身份，防止恶意设备冒充；

安全模式4（Security Mode 4）：蓝牙核心规范定义的安全模式，支持强安全特性，是HID设备的强制要求。

需要注意的是，部分国家对加密算法的进出口和使用有严格限制，设备制造商需遵守当地法规，确保产品合规。

4.2 配对与绑定：建立长期安全关系

配对（Pairing）和绑定（Bonding）是蓝牙安全机制的基础，两者密切相关但又有所区别：

**配对：**建立临时或长期的安全关系，生成共享链路密钥（Link Key）；

**绑定：**将配对生成的链路密钥存储在设备的非易失性内存中，用于后续重连时的身份验证------绑定后的设备无需重新配对，可直接建立加密连接。

4.2.1 配对的触发条件

HID设备的配对通常在以下场景触发：

首次连接：设备和主机首次建立连接时，通过用户操作触发配对；
绑定信息丢失：设备或主机的绑定信息被删除（如恢复出厂设置），需重新配对；
**安全模式切换：**设备或主机切换到更高安全级别的模式，需重新配对以生成新的链路密钥。

4.2.2 绑定的实现要求

规范对绑定的实现做了明确要求：

支持绑定的HID设备和主机，必须提供非易失性内存（如EEPROM、闪存），用于存储链路密钥、设备地址（BD_ADDR）和链路密钥类型（已认证、未认证）；
当设备存储的绑定信息达到上限时，应采用最近最少使用（LRU）算法覆盖最旧的绑定信息------这确保了设备能支持与多个主机的绑定，同时避免内存溢出；
设备应提供除虚拟电缆断开（Virtual Cable Unplug）外的解绑方式，支持在无对方设备的情况下解绑------比如通过设备的物理按键组合恢复出厂设置，删除所有绑定信息。

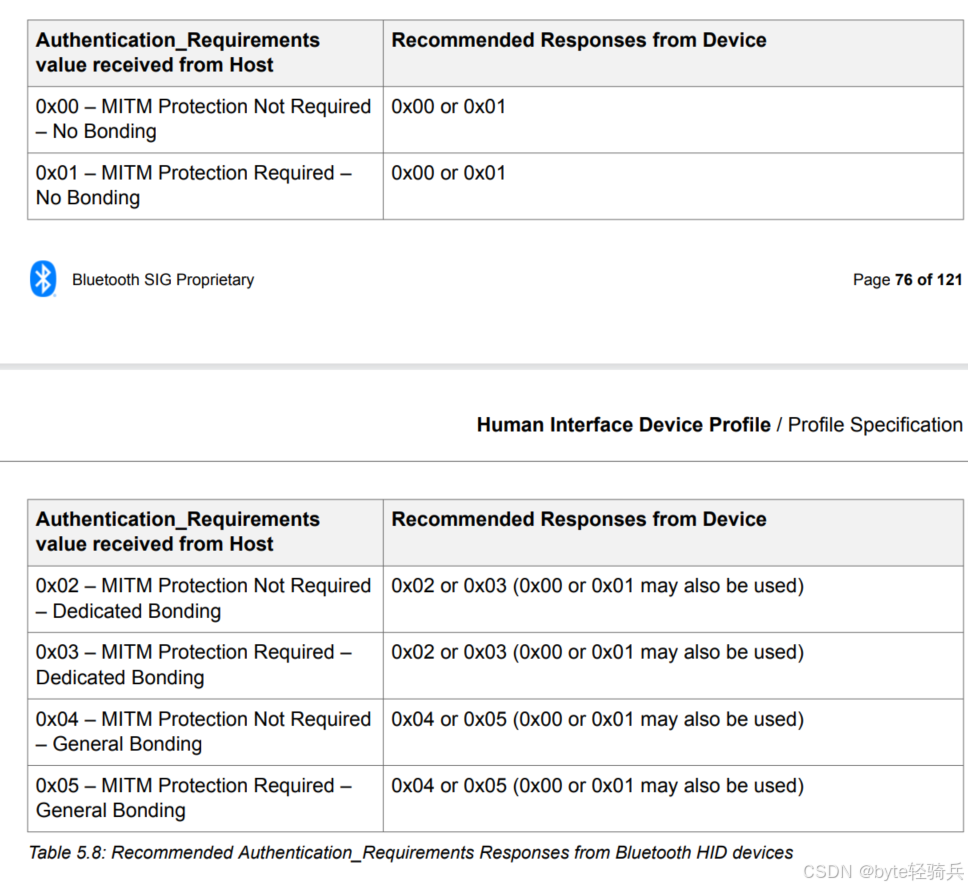

4.3 配对关联模型：根据设备能力选择

安全简单配对定义了三种主要的关联模型，HID设备需根据自身硬件能力选择合适的模型：

4.3.1 Just Works关联模型

适用于无显示、无输入能力的HID设备（如鼠标）。该模型无需用户输入PIN码，设备和主机自动生成链路密钥，实现零交互配对。但该模型不提供中间人攻击（MITM）保护，适用于对安全性要求不高的场景。

4.3.2 Passkey Entry关联模型

适用于有输入能力但无显示能力的HID设备（如键盘）。配对流程如下：

主机生成6位数字的Passkey，并显示给用户；
用户在蓝牙键盘上输入该Passkey，按下回车键；
键盘将Passkey传输给主机，双方验证通过后生成链路密钥。

该模型提供MITM保护，安全性较高，是键盘等输入设备的推荐选择。

4.3.3 Numeric Comparison关联模型

适用于既有显示能力又有输入能力的HID设备（如带显示屏的遥控器）。配对流程如下：

设备和主机分别生成相同的6位数字Passkey；
双方同时显示该Passkey；
用户确认两边的Passkey一致后，配对完成。

该模型提供MITM保护，且配对过程便捷，适用于高端HID设备。

4.4 HID设备的特殊安全要求

由于HID设备的特殊性（如键盘传输敏感信息、鼠标需要低延迟），规范对其安全机制做了一些特殊要求：

4.4.1 键盘的安全要求

键盘作为敏感信息输入设备，规范对其安全做了严格要求：

默认支持Just Works关联模型，确保配对便捷性；

提供强制启用MITM保护的机制，比如长按特定按键（如Enter键）+连接键进入可发现模式，此时配对必须使用Passkey Entry或Numeric Comparison模型；

支持安全模式4，确保数据传输加密；

键盘的IO能力应设置为KeyboardOnly或DisplayYesNo------无显示屏的键盘设置为KeyboardOnly，有显示屏的键盘设置为DisplayYesNo。

规范特别警告：即使使用支持MITM保护的关联模型，开发者也需仔细设计设备交互流程，避免潜在的MITM攻击。例如，无显示屏的键盘应提供明确的配对状态指示（如LED灯闪烁），让用户确认当前处于配对状态。

4.4.2 鼠标等无输入/显示设备的安全要求

鼠标、传感器等无输入/显示能力的HID设备，其IO能力应设置为NoInputNoOutput，仅支持Just Works关联模型。这类设备通常不传输敏感信息，Just Works模型能在保证基本安全性的同时，提供便捷的配对体验。

4.5 向后兼容性：与旧设备的安全交互

为了兼容蓝牙2.1+EDR之前的旧设备，规范对HID设备和主机的向后兼容性做了要求：

4.5.1 旧设备的配对机制

旧设备使用传统配对机制，基于PIN码进行认证。规范要求：

电池供电的HID设备应支持默认PIN码"0000"，方便用户配对；
带数字按键的HID设备（如遥控器）可支持自定义PIN码；
键盘等设备在传统配对时，应允许在未加密状态下传输安全码字符通知（Security Code Character notifications），以便用户输入PIN码。

4.5.2 旧设备的安全模式

传输敏感信息的HID设备（如键盘、密码输入器）：应支持安全模式2或3，确保数据传输加密；
其他HID设备（如鼠标、传感器）：可支持安全模式1、2或3，根据实际需求选择。

4.5.3 加密密钥更新

规范要求，HID设备和主机在连接存续期间，至少每23.3小时（蓝牙时钟翻转周期）更新一次加密密钥------这能有效降低密钥被破解的风险，提升长期连接的安全性。

4.6 虚拟电缆与安全性的关联

虚拟电缆（Virtual Cable）是HID设备的重要特性，它与安全性密切相关：

当虚拟电缆建立且启用加密时，设备和主机自动绑定，存储链路密钥和设备地址；

当虚拟电缆断开（通过Virtual Cable Unplug命令）时，设备和主机应删除对应的绑定信息和链路密钥，防止未授权访问；

仅支持虚拟电缆的HID设备，其绑定信息存储在持久化内存中，即使断电也不会丢失------这确保了设备下次上电后仍能自动重连。

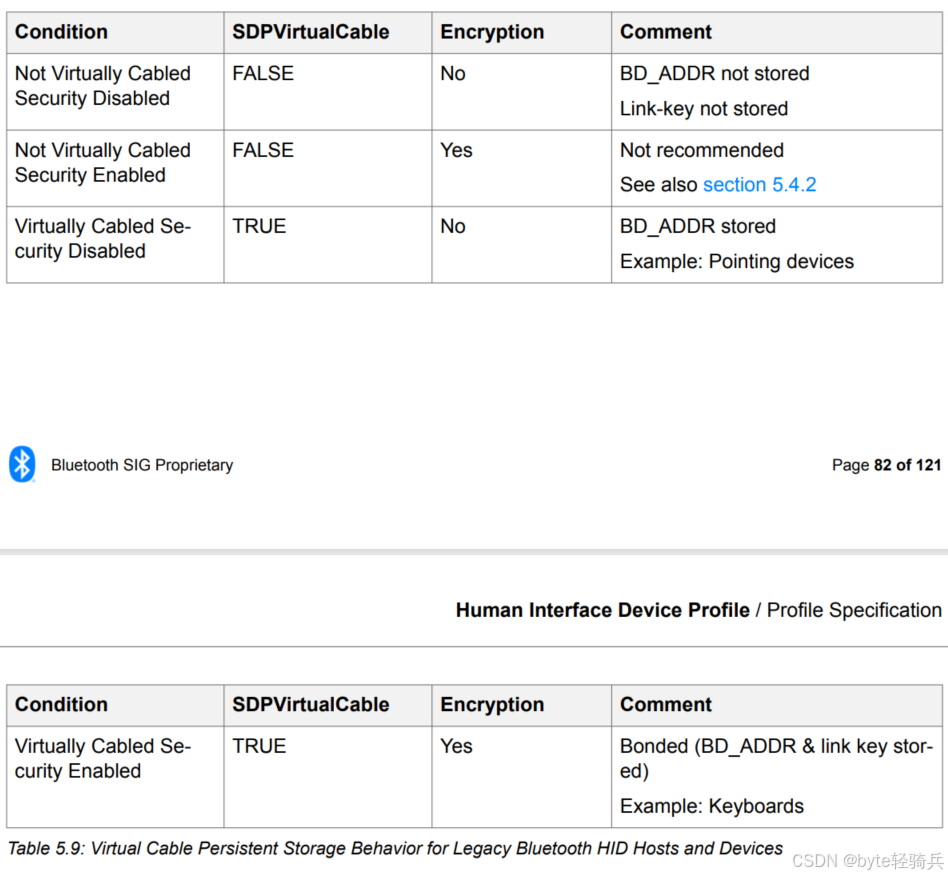

规范对虚拟电缆的安全行为做了明确规定，如下表所示：

|---------------------|----------|-----------------------|
| HIDVirtualCable | 加密状态 | 备注 |
| FALSE | 未加密 | 不存储设备地址，非虚拟电缆连接 |
| FALSE | 加密 | 不推荐，不符合虚拟电缆设计理念 |
| TRUE | 未加密 | 存储设备地址，虚拟电缆连接（如鼠标） |
| TRUE | 加密 | 绑定状态，存储设备地址和链路密钥（如键盘） |

五、检验

题目：蓝牙HID设备的可发现模式有哪两种？分别适用于什么场景？规范对首次使用的HID设备有什么特殊要求？

答案：

蓝牙HID设备的可发现模式分为有限可发现模式和通用可发现模式：

有限可发现模式：适用于大多数HID设备（如键盘、鼠标、游戏手柄），通过用户手动操作（如按连接键）触发，仅在有限时间内（30秒以上）处于可发现状态，能平衡用户体验和功耗；
通用可发现模式：适用于特殊场景的HID设备（如工业传感器、公共场所的遥控器），设备持续处于可发现状态，无需用户手动触发，适用于安装位置固定、难以触及或需要多主机连接的场景。

规范对首次使用的HID设备的特殊要求：设备在首次安装电池（或首次上电）时，应自动进入可发现、可连接、可配对状态，并保持该状态直到完成首次配对或超时，实现"开箱即用"的用户体验。

题目：蓝牙HID设备的重连责任由哪些属性决定？请简述当HIDReconnectInitiate=TRUE且HIDNormallyConnectable=FALSE时的重连流程。

答案：

蓝牙HID设备的重连责任由SDP记录中的两个属性决定：HIDReconnectInitiate（是否由设备发起重连）和HIDNormallyConnectable（无连接时是否持续可连接）。

当HIDReconnectInitiate=TRUE且HIDNormallyConnectable=FALSE时，重连流程如下：

连接意外断开（如主机超出信号范围）；
设备检测到用户操作（如按键、移动），触发重连机制；
设备进入页面（Page）模式，搜索之前绑定的主机；
主机处于页面扫描（Page Scan）模式，响应设备的连接请求；
双方建立基带连接，设备可发起角色切换（从从设备变为主设备）；
重新打开L2CAP控制通道和中断通道，恢复数据传输；
若重连尝试持续30秒未成功，设备停止重连，等待用户手动触发。

此时HIDVirtualCable属性必须为TRUE，设备需支持角色切换。

题目：蓝牙HID设备支持哪些配对关联模型？键盘类HID设备的安全要求有哪些？

答案：

蓝牙HID设备支持安全简单配对的三种关联模型：

Just Works：适用于无输入/显示能力的设备（如鼠标），零交互配对，无MITM保护；
Passkey Entry：适用于有输入能力无显示能力的设备（如键盘），主机显示Passkey，用户输入验证，提供MITM保护；
Numeric Comparison：适用于有输入/显示能力的设备（如带屏遥控器），双方显示相同Passkey，用户确认，提供MITM保护。

键盘类HID设备的安全要求：

默认支持Just Works关联模型，确保配对便捷性；
提供强制启用MITM保护的机制（如长按特定按键+连接键）；
IO能力设置为KeyboardOnly或DisplayYesNo；
支持安全模式4，确保数据传输加密；
提供明确的配对状态指示（如LED灯），避免MITM攻击；
兼容传统配对，支持默认PIN码"0000"；
连接存续期间，至少每23.3小时更新一次加密密钥。

在实际开发或使用中，建议结合具体HID设备的场景（如是否电池供电、是否传输敏感信息、是否需要多主机连接），灵活配置GAP相关参数------比如可发现模式的选择、重连机制的设计、配对模型的适配等。只有这样，才能在保证规范合规的同时，提供最优的用户体验。如果你有任何疑问或想要深入了解的内容，欢迎在评论区留言讨论！
