一根6芯线，搞定相机供电、触发拍照和光源联动
工业相机接线，最怕什么？
不是线多。
而是你以为自己接对了，结果相机不触发、光源不同步，甚至一上电就烧设备。

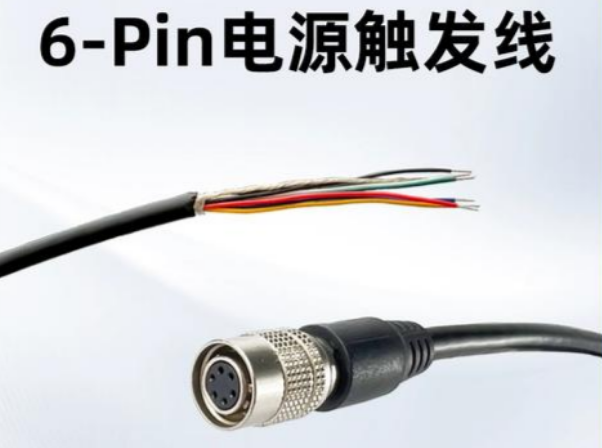

很多现场问题，最后查来查去，根源都落在一根不起眼的 6芯线 上。
别看它外表低调，里面却分工明确：
供电、触发、光耦输入、光耦输出、GPIO、信号地......一个都不能接错。
今天我们就以 海康威视面阵工业相机 为例，把 P7 六针接口的接线逻辑一次理清。
01
P7六针接口：先认清"谁是谁"
海康面阵相机常见的是标准 6-pin P7接口。
这根线不只是给相机供电。
它还承担了光耦隔离输入、光耦隔离输出、GPIO控制等功能。
换句话说：
一根线，连接的是整个视觉系统的动作链路。

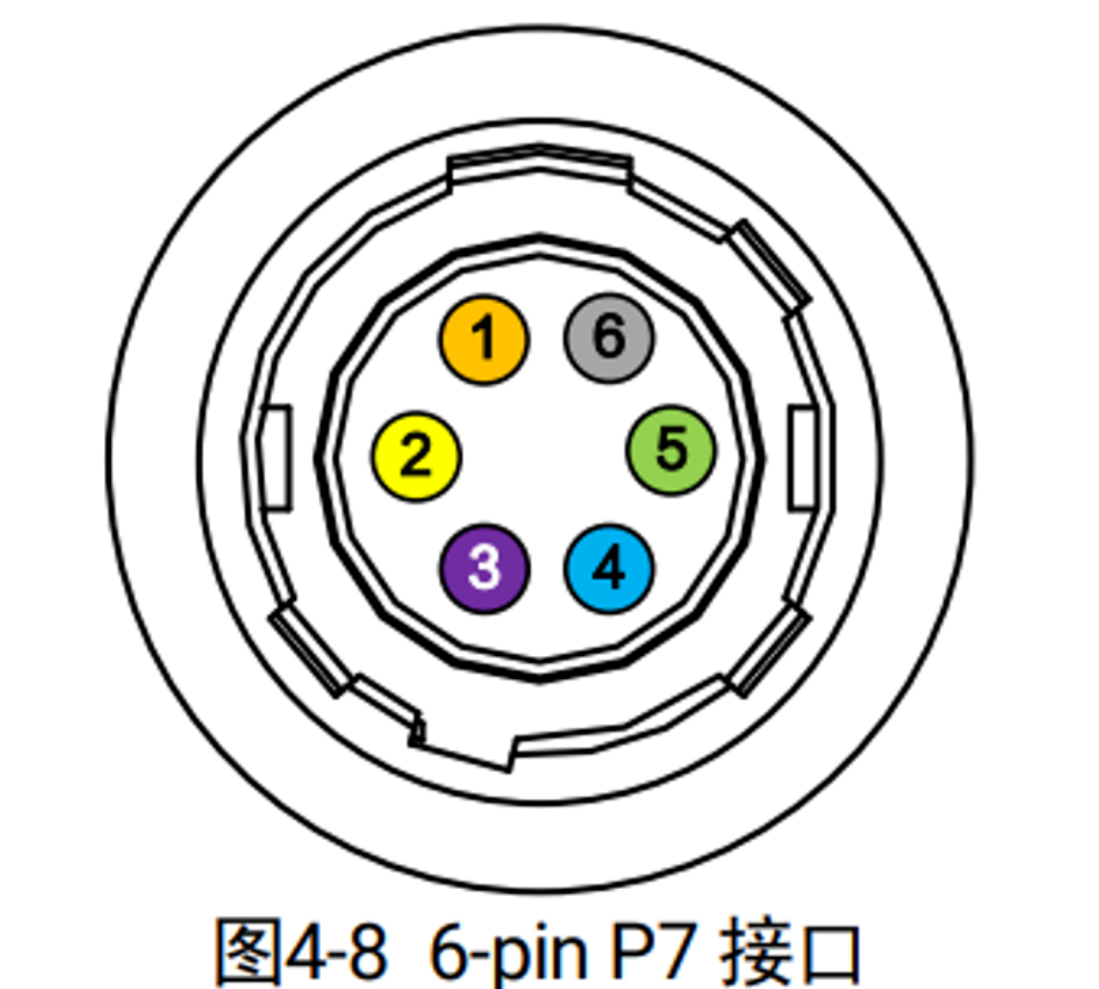

先看接口定义。
| 引脚号 | 线芯颜色 | 信号名称 | I/O类型 | 功能说明 |
|---|---|---|---|---|
| 1 | 橙色 | DC_PWR | -- | 相机供电正极（+24V） |
| 2 | 黄色 | OPTO_IN | 光耦输入 Line 0+ | 光耦隔离输入触发 |
| 3 | 紫色 | GPIO | Line 2+（可配置） | 通用输入/输出口 |
| 4 | 蓝色 | OPTO_OUT | 光耦输出 Line 1+ | 光耦隔离输出控制 |
| 5 | 绿色 | OPTO_GND | Line 0-/1- | 光耦信号地线 |
| 6 | 灰色 | GND | Line 2- | 电源地线 |
这里有一个非常关键的提醒：
不要只凭线芯颜色接线。
不同厂家、不同线缆，颜色可能存在差异。
但接口上的 针脚编号是固定的。
现场接线时，永远先看针脚号，再看线色。
否则接错的代价，可能不是"不工作"，而是"烧硬件"。
02
输入信号怎么接？PNP、NPN、干接点要分清
工业现场里，相机触发信号来源很多。
可能来自 PLC。
可能来自传感器。
也可能只是一个普通开关量信号。
设备类型不同，接线方式也不同。

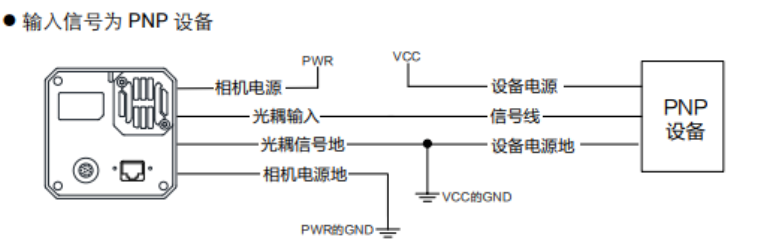

1）PNP输入设备接线
PNP设备输出信号时，接线方式如下：
这种连接方式的重点，是让输入逻辑保持稳定。
稳定，意味着不乱触发。
可靠，意味着现场节拍不会莫名其妙丢拍。
在工业视觉系统里，触发信号一旦不稳定，后面所有检测、定位、抓取动作都会跟着受影响。

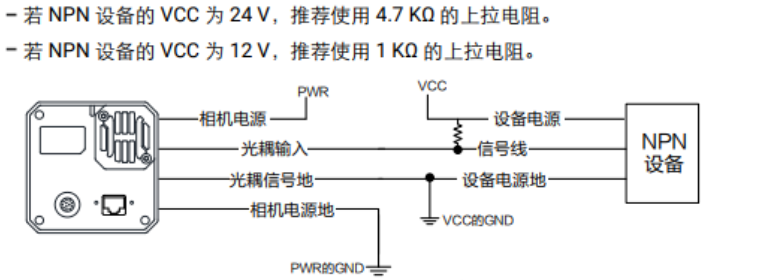

2）NPN输入设备接线
NPN设备的接法又不一样。
对应接线如下：
这种接线同样是为了提升信号可靠性。
核心目的包括：
防抖。
抗干扰。
保证电平响应一致。
尤其在电机、气缸、电磁阀较多的现场，干扰源复杂，输入信号越要处理得稳。

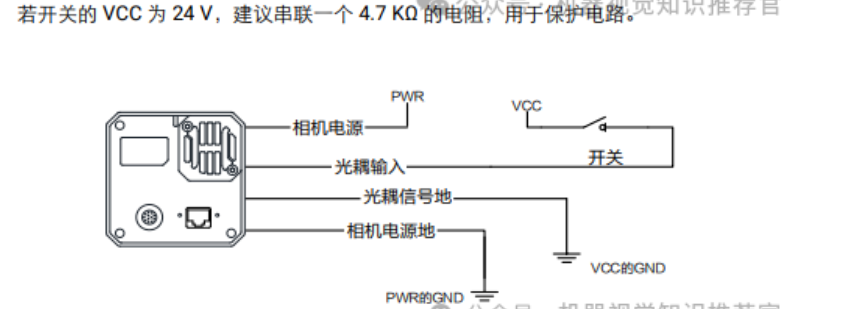

3）干接点输入接线
如果现场接的是普通开关量、继电器触点这类干接点信号，可以参考下面方式：
干接点看似简单，但同样不能随意乱接。
视觉系统最怕"偶发故障"。
而偶发误触发，很多时候就是从这些小细节开始的。
03
为什么工业现场更推荐光耦隔离？
海康 P7接口支持 光耦隔离输入/输出。
这在工业视觉里非常重要。
因为相机往往不是单独工作的。
它要和 PLC、传感器、光源控制器、机械臂等设备进行信号交互。
设备一多，电气环境就复杂。
这时候，光耦隔离的价值就体现出来了。
光耦输入怎么用？
2号黄线 OPTO_IN，主要用于输入拍照触发信号。
比如：
PLC发出触发信号。
传感器检测到产品到位。
相机接收到信号后执行拍照。
这就是典型的"外部触发拍照"。
光耦输出怎么用？
4号蓝线 OPTO_OUT，主要用于输出控制信号。
比如：
相机曝光后输出高电平。
联动光源同步点亮。
或者给机械臂、PLC、记录系统一个反馈信号。
这就是视觉系统里常见的"拍照---曝光---光源---外设联动"。
光耦隔离的好处
总结起来，主要有三点：
第一，电气隔离。
减少系统之间电压干扰。
第二，抗干扰能力更强。
适合复杂工业现场。
第三，触发逻辑更安全。
让输入输出关系更清晰、更可控。
一句话：
光耦隔离不是多此一举，而是工业现场稳定运行的保险丝。
04
一根6芯线，到底怎么让相机"听话拍照"？
把复杂问题拆开看，其实很简单。
P7六针接口的核心逻辑，就是四件事：
给相机供电。
给相机触发。
让相机输出信号。
让外部设备同步动作。
对应到线芯上，就是：
1号橙线 + 6号灰线
用于相机供电，接 24V 电源。
2号黄线 + 5号绿线
用于输入拍照触发信号。
3号紫线 GPIO
可根据实际需求配置为输入或输出。
4号蓝线 + 5号绿线
用于曝光时输出控制信号，比如控制光源同步亮起。
所以你会发现：
这根6芯线并不只是"供电线"。
它更像是相机和外部设备之间的"神经系统"。
拍不拍。
什么时候拍。
光源什么时候亮。
信号什么时候反馈。
都和它有关。
05
现场接线，最容易踩的5个坑
最后，把几个非常实用的注意点列出来。
很多问题，看似复杂，其实都是这些基础动作没做好。
1）不要相信颜色，永远先确认针脚编号
颜色只是辅助。
针脚编号才是依据。
尤其是更换线缆、第三方线缆、非原厂线缆时，更要谨慎。
2）接线前必须看清说明书
接错线不是小事。
轻则设备不工作。
重则直接烧相机、烧IO、烧外部控制模块。
3）PNP/NPN设备接线时注意电阻
加电阻不是为了"看起来专业"。
它的作用是保护硬件、稳定信号、避免异常电平带来的风险。
4）光耦逻辑要和PLC逻辑匹配
PLC输出逻辑和相机输入逻辑必须对得上。
否则就可能出现：
有信号但不触发。
触发逻辑反了。
现场动作和程序判断不一致。
5）信号地要处理好
所有信号都要注意 GND连接。
地线没处理好，信号就可能"不讲理"。
有时候你以为是程序问题、相机问题、PLC问题。
实际只是地没接对。
结语
工业视觉稳定，往往赢在这些"小线头"上
海康面阵工业相机的P7接口，看起来线不多，但每一根都有明确分工。
供电要接对。
触发要稳定。
光耦要用好。
GPIO要按需求配置。
地线要处理清楚。
视觉系统不是靠某一个"大件"稳定运行的。
相机、光源、PLC、传感器、执行机构之间，每一个信号细节都很关键。
很多时候，稳定不是调出来的。
而是一开始就接对、配对、想对的。
一根6芯线，连的不只是相机。
连的是整个工业视觉系统的可靠性。
